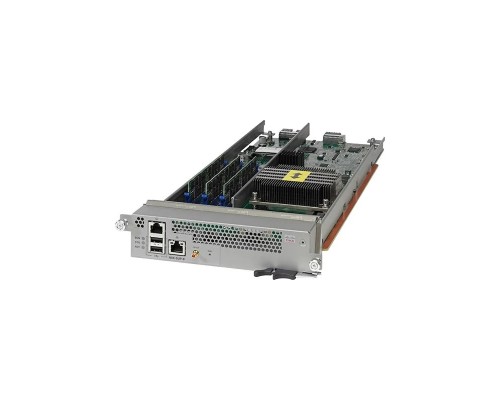

Cisco Nexus 9500 Supervisor N9K-SUP-B+ — это высокопроизводительный 6-ядерный супервайзерный модуль для шасси Cisco Nexus 9500. Оснащён процессором x86 (6 ядер, 12 потоков, 1,9 ГГц), 32 ГБ DDR4 RAM и 256 ГБ твердотельным накопителем. Обеспечивает централизованное управление плоскостью управления коммутатора, поддерживает горячую замену и резервирование мощности. Предназначен для ядер ЦОД, агрегации и магистральных сегментов сетей крупных предприятий и операторов связи.
Высокая производительность и надёжность
Супервайзер построен на базе мощного 6-ядерного процессора Intel Xeon D-1513N с тактовой частотой 1,9 ГГц и поддержкой 12 потоков. Это позволяет обрабатывать сложные сценарии маршрутизации, ACL, QoS и телеметрии без задержек.
Память и накопители
- 32 ГБ DDR4 RAM — достаточно для размещения крупных таблиц маршрутизации, списков ACL и буферов телеметрии.
- 256 ГБ SSD (твердотельный накопитель) — для хранения образов ОС NX-OS, логов, конфигураций и снимков состояния.
- Дополнительная флэш-память 16 ГБ для загрузчика и резервных копий.
Интерфейсы управления
- 1 порт 10/100/1000 Ethernet для out-of-band управления.
- 1 последовательный консольный порт RS-232 для прямого доступа к CLI.
- 1 USB Type-A для загрузки образов, конфигураций и установки лицензий.
Управление и безопасность сети
N9K-SUP-B+ является мозгом коммутатора Nexus 9500, предоставляя полный контроль над сетью ЦОД.
Программное обеспечение
- Cisco NX-OS — оптимизированная для ЦОД операционная система с поддержкой VXLAN, EVPN, ACI.
- CLI, SNMP, NetConf/YANG, REST API — все современные методы управления.
- Cisco DCNM (Data Center Network Manager) для централизованного мониторинга.
Безопасность и отказоустойчивость
- Горячая замена — модуль можно заменить без выключения шасси.
- Резервирование мощности — дублирование блоков питания шасси.
- Защищённые протоколы — SSHv2, SNMPv3, порт-безопасность, DHCP Snooping.
- Высокая надёжность: наработка на отказ (MTBF) — 421 040 часов.
Дополнительные возможности и протоколы
Поддержка виртуализации сети
VXLAN, EVPN, Cisco ACI — полная поддержка фабрик ЦОД, микросегментация и автоматизация политик.
Телеметрия и мониторинг
Встроенная телеметрия в реальном времени для анализа производительности и выявления аномалий.
Качество обслуживания (QoS)
Классификация, маркировка, управление очередями для приоритетного трафика.
Совместимое оборудование и аксессуары
Супервайзер N9K-SUP-B+ предназначен для установки в шасси Cisco Nexus 9500. Для полноценной работы используйте сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси Nexus 9500 | Cisco Nexus 9500 (N9K-C9508, N9K-C9516, N9K-C9504) | Все модификации с поддержкой SUP-B+ |
| Линейные карты | N9K-X9636C-RX, N9K-X9636Q-R, N9K-X9564PX и другие | Любые карты семейства Nexus 9500 |
| Блоки питания | N9K-PUV-1600W, N9K-PAC-3000W, N9K-PDC-3000W | Резервирование N+1 или N+N |
| Трансиверы и кабели | QSFP28, SFP28, SFP+ (все совместимые с Cisco) | Для подключения линейных карт |
| Консольный кабель | DB9-RJ45 (входит в комплект поставки) | Для первоначальной настройки |
| USB-накопители | Любой USB 2.0/3.0 (FAT32) | Для загрузки образов |
Аналоги Cisco Nexus 9500 Supervisor N9K-SUP-B+
Если данная модель недоступна, рассмотрите альтернативные супервайзеры для Nexus 9500 и других платформ.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | N9K-SUP-B | Предыдущая версия: 4 ядра, 16 ГБ RAM, 64 ГБ SSD. Меньшая производительность. |
| Cisco | N9K-SUP-32T | Для шасси Nexus 9500 старого поколения, до 8 ядер, до 64 ГБ RAM, до 240 ГБ SSD. |
| Cisco | N9K-SUP-128T | Флагманский супервайзер: 12 ядер, до 128 ГБ RAM, 2x960 ГБ SSD. Для самых требовательных сред. |
| Juniper | RE-PTX10000-64G | Аналог для PTX10000: 64 ГБ RAM, 2xSSD. Дороже и специфичен для Junos. |
| Huawei | CE-SUP-9300 (MPUA) | Для коммутаторов CloudEngine 12800/16800. Сравним по возможностям. |
| Arista | Supevisor 7500R | Для шасси 7500R: 8 ядер, до 64 ГБ RAM, 240 ГБ SSD. Конкурент в сегменте ЦОД. |
Рекомендация: N9K-SUP-B+ — оптимальный выбор по соотношению цена/производительность для большинства сценариев ЦОД. Для пиковых нагрузок рассмотрите SUP-128T.
Кому подойдёт Cisco Nexus 9500 Supervisor N9K-SUP-B+
Рекомендуется, если вам нужно:
- Построить или модернизировать ядро ЦОД с высокой производительностью.
- Обеспечить централизованное управление для сотен портов 10/25/40/100 Гбит/с.
- Использовать продвинутые технологии VXLAN, EVPN, ACI.
- Получить надёжность с горячей заменой и резервированием.
- Управлять через современные API и автоматизировать сеть.
Вероятно, не подойдёт, если:
- Вам нужен небольшой офисный коммутатор — это решение для ЦОД.
- Нет потребности в NX-OS и функциях уровня ядра.
- У вас устаревшее шасси Nexus 9500 без поддержки SUP-B+.
- Требуется супервайзер с более чем 32 ГБ RAM (смотрите SUP-128T).
Конструкция и условия эксплуатации
Модульное исполнение, воздушный поток слева направо
Устанавливается в слот супервайзера шасси Nexus 9500. Размеры (стандартные для модуля) – ширина 7 дюймов, глубина 20 дюймов, высота 1U. Вес 2,39 кг. Поддерживает горячую замену.
Диапазон рабочих температур
- Эксплуатация: от 0°C до 40°C (от 32°F до 104°F)
- Хранение: от -40°C до 70°C (от -40°F до 158°F)
- Влажность: 5–95% (без конденсации)
Предназначен для установки в стойки ЦОД с контролируемым климатом.
Технические характеристики
| Модель | Cisco Nexus 9500 Supervisor N9K-SUP-B+ |
| Артикул | N9K-SUP-B+ |
| Процессор | 6-ядерный, 12-поточный x86, 1,9 ГГц |
| ОЗУ (DRAM) | 32 ГБ DDR4 |
| Твердотельный накопитель (SSD) | 256 ГБ |
| Флэш-память | 16 ГБ |
| Интерфейсы управления | 1x 10/100/1000 Ethernet (RJ-45), 1x RS-232 консоль, 1x USB Type-A |
| Типичная мощность | 75 Вт |
| Максимальная мощность | 90 Вт |
| Вес | 2,39 кг (5,3 фунта) |
| Воздушный поток | Слева направо (воздухозаборник по левому борту) |
| Горячая замена | Да |
| Резервирование мощности | Да (зависит от шасси) |
| Наработка на отказ (MTBF) | 421 040 часов |
| Соответствие требованиям | RoHS-6, UL/CSA/IEC/EN 60950-1 |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Рабочая температура | От 0°C до 40°C (от 32°F до 104°F) |
| Температура хранения | От -40°C до 70°C (от -40°F до 158°F) |
| Относительная влажность | От 5% до 95% (без конденсации) |
| Производитель | Cisco Systems |
Часто задаваемые вопросы
Для каких шасси подходит N9K-SUP-B+?
Супервайзер совместим со всеми шасси серии Cisco Nexus 9500: N9K-C9504, N9K-C9508, N9K-C9516. Обязательно проверяйте поддержку в документации к шасси.
Какой объём оперативной памяти установлен?
32 ГБ DDR4. Этого достаточно для работы крупных таблиц маршрутизации, нескольких VRF, ACL и телеметрии.
Можно ли заменить SUP-B+ на SUP-B (старую версию)?
Да, они обратно совместимы, но SUP-B+ даёт значительный прирост производительности и больше памяти.
Какова наработка на отказ (MTBF)?
421 040 часов (около 48 лет). Очень высокий показатель надёжности.
Поддерживает ли модуль горячую замену?
Да, супервайзер можно заменить без выключения шасси. Всегда следуйте процедуре graceful shutdown.
Какие операционные системы поддерживаются?
Cisco NX-OS, включая версии с поддержкой ACI и Open NX-OS.
Можно ли использовать этот супервайзер в стойке с воздушным потоком справа налево?
Нет, модуль рассчитан на воздушный поток слева направо. Убедитесь, что шасси настроено соответствующим образом.
Какой тип SSD установлен?
Твердотельный накопитель (SSD) объёмом 256 ГБ, форм-фактор M.2.
Входит ли в комплект консольный кабель?
Да, в стандартной поставке присутствует консольный кабель DB9-RJ45.
Где можно скачать образы NX-OS для этого супервайзера?
На официальном сайте Cisco (раздел Software Download) после регистрации.
