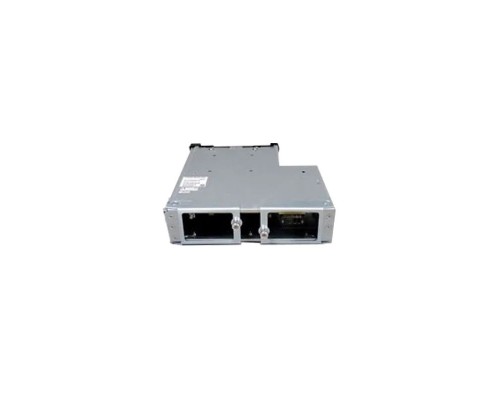

Cisco Nexus 9504 Fabric Module N9K-C9504-FM-R= — высокопроизводительный тканевый модуль (fabric module) для шасси Cisco Nexus 9504R. Обеспечивает коммутационную фабрику с полной избыточностью и пропускной способностью до 4,8 Тбит/с на модуль (при использовании всех четырёх слотов). Разработан для ядра ЦОД и крупных корпоративных сетей, поддерживает NX-OS, буферизацию трафика (Deep Buffer), горячую замену и резервирование по схеме N+1. Работает в паре с линейными картами Nexus 9000, обеспечивая низкую задержку и высокую плотность портов 10/40/100GbE.
Высокая производительность и отказоустойчивость
Тканевый модуль N9K-C9504-FM-R= — сердце коммутационной фабрики Nexus 9504R. Он обеспечивает неблокируемую коммутацию на скорости до 4,8 Тбит/с, поддерживая до 192 портов 100GbE или 576 портов 40GbE в полностью укомплектованном шасси.
Глубокая буферизация и управление перегрузками
- Поддержка буфера: до 12 МБ на чип, что позволяет эффективно обрабатывать короткие и длинные пакеты без потерь.
- Интеллектуальное управление очередями: приоритизация трафика по классам (CoS, DSCP, ACL).
- Избыточность N+1: при установке четырёх модулей фабрика выдерживает отказ одного без деградации производительности.
Полное резервирование и горячая замена
- Поддержка OIR (Online Insertion and Removal) — замена модуля без выключения питания шасси.
- Резервирование по схеме 1+1 или N+1 в зависимости от конфигурации.
- Автоматическое восстановление фабрики после сбоя.
Управление и мониторинг фабрики
Модуль управляется через единую операционную систему NX-OS, предоставляя администратору полный контроль над плоскостью данных и мониторингом производительности.
Инструменты управления
- CLI (NX-OS) — полный набор команд для настройки фабрики, QoS и мониторинга.
- WebUI (NX-API) — графический интерфейс для базовых операций.
- SNMP v2/v3 — интеграция с системами мониторинга (SolarWinds, Zabbix, PRTG).
- REST API (NX-API) — автоматизация через Python/Ansible.
Протоколы и безопасность
- ACL (IPv4/IPv6) — фильтрация трафика на границах фабрики.
- Port Security — ограничение MAC-адресов на портах фабрики.
- BPDU Guard, Root Guard — защита протоколов Spanning Tree.
- SSH v2, SNMPv3 — шифрование каналов управления.
Конструкция и условия эксплуатации
Металлический корпус, форм-фактор для шасси Nexus 9504R
Размеры 530 x 137 x 546 мм, вес около 8 кг. Устанавливается в слоты тканевых модулей (Fabric Slots 1-4) шасси Nexus 9504R. Передняя панель с индикаторами статуса и портом управления 10/100/1000 Ethernet.
Диапазон рабочих температур и влажность
- Эксплуатация: от 0°C до +40°C
- Хранение: от -40°C до +70°C
- Влажность: 5%–90% без конденсации
Сертифицирован по стандартам UL, CSA, VCI, Telcordia SR-332 (MTBF 1 200 000 часов).
Дополнительные возможности и протоколы
Поддержка буферизации (Deep Buffer)
До 12 МБ буферной памяти на чип для работы с трафиком дата-центров (Hadoop, видеонаблюдение, big data).
QoS и управление трафиком
Классификация и маркировка по 802.1p, DSCP, поддержка очередей строгого приоритета и взвешенного справедливого обслуживания (WFQ).
Избыточность и отказоустойчивость
Полное резервирование плоскостей данных и управления, автоматическое восстановление после сбоя модуля.
Совместимое оборудование и аксессуары
Для работы тканевого модуля требуется шасси Cisco Nexus 9504R и совместимые линейные карты. Ниже приведены основные сочетания.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси | Cisco Nexus 9504R (N9K-C9504R) | До 4 тканевых модулей, 4 блока питания |
| Линейные карты (модули I/O) | Серия N9K-X9564PX, N9K-X9536PQ, N9K-X97160YC-EX | 10/40/100GbE, поддержка VXLAN/EVPN |
| Блоки питания | N9K-PAC-3000W-B, N9K-PAC-4000W-B | Резервирование 1+1 или 2+2 |
| Супервизор | N9K-C9504-SUP-A, N9K-C9504-SUP-B | Управление фабрикой, NX-OS |
| Оптические модули | QSFP-40G-SR-BD, QSFP-100G-SR4-S, SFP-10G-SR | В зависимости от линейных карт |
| Кабели управления | RJ45-USB консольный кабель, адаптер FTDI | Для первоначальной настройки |
Аналоги Cisco Nexus 9504 Fabric Module
Если модель N9K-C9504-FM-R= недоступна или требуется альтернатива, рассмотрите следующие тканевые модули для других шасси Nexus.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | N9K-C9500-FM-R= (для Nexus 9500R) | Аналогичная архитектура, но для шасси 9500R (4 слота). Поддержка буфера, NX-OS, горячая замена. |
| Cisco | N9K-C9504-FM2-R= | FM2 — второе поколение, увеличенная пропускная способность (до 6,4 Тбит/с), обратная совместимость. |
| Juniper | EX9200-FEB (Fabric Engine Block) | Для шасси EX9200, поддержка буфера до 32 МБ, но другая архитектура и ОС Junos. |
| Huawei | CE16808-CM (Clustering Module) | Аналог для Huawei CloudEngine 16800, поддержка VXLAN, буфер 64 МБ, но не совместим с Nexus. |
| Arista | 7500R-FM (Fabric Module для Arista 7500R) | Для шасси Arista 7500R, пропускная способность до 5,6 Тбит/с, поддержка EOS. |
| Cisco (бюджетный вариант) | N9K-C9504-FM= (базовый, без Deep Buffer) | Пониженный объём буфера (4 МБ), но та же базовая производительность. Подходит для стандартных ЦОД. |
Рекомендация: Для критичных к задержке и буферизации сред (Hadoop, потоковое видео) выбирайте FM-R (с Deep Buffer). Если нагрузка преимущественно веб/базы данных — достаточно базового FM.
Кому подойдёт Cisco Nexus N9K-C9504-FM-R=
Рекомендуется, если вам нужно:
- Построить ядро ЦОД с высокой плотностью портов 40/100GbE.
- Обеспечить полную избыточность фабрики (N+1) и горячую замену модулей.
- Управлять большими объёмами трафика с глубокой буферизацией (big data, видео, VDI).
- Использовать единую ОС NX-OS с поддержкой VXLAN, EVPN, ACI (через супервизор).
- Получить MTBF более 1,2 млн часов и сертификацию Telcordia.
Вероятно, не подойдёт, если:
- Требуется малогабаритный стек (2-3 коммутатора) — избыточно и дорого.
- Не нужна глубокая буферизация — можно использовать N9K-C9504-FM= (без -R).
- Используются шасси других вендоров (Juniper, Huawei) — модуль не совместим.
- Достаточно агрегации до 10GbE — линейка Nexus 9300/FX будет экономичнее.
- Нет потребности в избыточности фабрики — можно начать с 1 модуля (пропускная способность ниже).
Технические характеристики
| Модель | Cisco Nexus 9504 Fabric Module N9K-C9504-FM-R= |
| Артикул | N9K-C9504-FM-R= |
| Тип продукта | Тканевый модуль (Fabric Module) |
| Поддерживаемое устройство | Серия Nexus 9504R |
| Поддержка буфера | Да (Deep Buffer, до 12 МБ на чип) |
| Операционная система | NX-OS |
| Тип порта управления | 10/100/1000 Ethernet |
| Максимальное энергопотребление | 250 Вт |
| Входное напряжение | 100-240 В переменного тока |
| Управление конфигурацией | CLI, WebUI, SNMP, NX-API |
| Соответствие требованиям | RoHS, CE |
| Рабочая температура | От 0 до 40 °C (от 32 до 104 °F) |
| Температура хранения | От -40 до 70 °C (от -40 до 158 °F) |
| Рабочая влажность | от 5% до 90% без конденсации |
| Сертификация | UL, CSA, VCI |
| Надежность | Telcordia SR-332 |
| Наработка на отказ (MTBF) | 1 200 000 часов |
| Совместимость с модулями | Серия Nexus 9000 (линейные карты, супервизор) |
| Избыточность | Да (N+1, 1+1) |
| Размеры (В х Ш х Г) | 530 x 137 x 546 мм |
| Вес нетто | ~8 кг |
| Размеры упаковки (Ш х Г х В) | 700 x 400 x 200 мм (ориентировочно) |
| Монтаж в стойку | В шасси Nexus 9504R, слоты для тканевых модулей |
| Производитель | Cisco Systems |
Часто задаваемые вопросы
Для каких шасси подходит N9K-C9504-FM-R=?
Только для Cisco Nexus 9504R (N9K-C9504R). В шасси 9508R, 9516R и другие серии не устанавливается из-за разной архитектуры.
Можно ли использовать модуль в качестве линейной карты?
Нет, это исключительно тканевый модуль (fabric module). Он обеспечивает коммутацию между линейными картами, но не имеет пользовательских портов (только порт управления 10/100/1000).
Сколько тканевых модулей нужно установить для полной производительности?
Для максимальной пропускной способности (4,8 Тбит/с) требуется 4 модуля. При 1-2 модулях производительность снижается, но фабрика сохраняет работоспособность.
Поддерживает ли модуль горячую замену?
Да, поддерживается OIR (Online Insertion and Removal). Модуль можно заменить без выключения питания шасси.
Чем отличается FM-R от базового FM?
FM-R имеет увеличенный буфер (Deep Buffer), что критично для трафика с пульсациями — видео, big data, HPC. Базовый FM (без R) имеет 4 МБ буфера вместо 12 МБ.
Какая пропускная способность одного модуля?
Один модуль обеспечивает до 1,2 Тбит/с в каждом направлении при полном дуплексе (2,4 Тбит/с на модуль). В сумме четыре модуля дают 4,8 Тбит/с.
Требуется ли лицензирование для работы модуля?
Нет, модуль работает без дополнительных лицензий. Однако для расширенных функций (VXLAN, EVPN) могут потребоваться лицензии на NX-OS.
Какие линейные карты совместимы с этим тканевым модулем?
Все линейные карты серии Nexus 9000, совместимые с шасси 9504R: N9K-X9564PX, X9536PQ, X97160YC-EX и другие. Точный список (HCL) доступен на сайте Cisco.
Какой блок питания рекомендуется для шасси с этим модулем?
Рекомендуются блоки питания мощностью от 3000 Вт (N9K-PAC-3000W-B) для обеспечения резервирования и питания всех модулей.
Можно ли использовать N9K-C9504-FM-R= в старых шасси Nexus 9504?
Да, если шасси имеет версию 9504R (с поддержкой модулей R). В оригинальное шасси 9504 (без R) устанавливать нельзя из-за другого коннектора.
