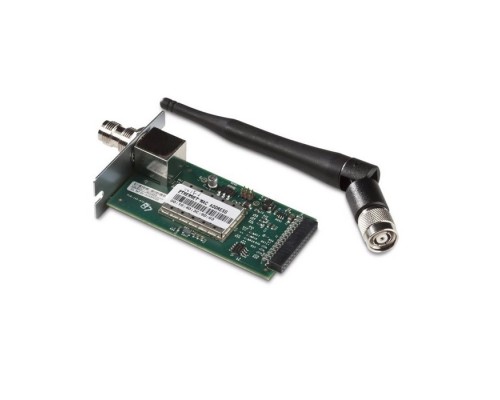

Модуль Bluetooth для принтеров этикеток Honeywell Intermec PM (арт. 270-189-004) — внутренняя интерфейсная плата, которая добавляет принтеру поддержку беспроводных интерфейсов Bluetooth и Wi-Fi (802.11 a/b/g/n) до 150 Мбит/с, а также проводные Ethernet (10/100 Мбит/с), USB и RS-232. Модуль разработан для серии промышленных принтеров Intermec PM, позволяет гибко подключать принтер к сети, компьютерам и мобильным устройствам, передавать данные на расстоянии и интегрировать в автоматизированные системы печати. Встроенные протоколы безопасности WPA/WPA2/WEP защищают беспроводное соединение.
Многофункциональный интерфейс для промышленной печати
Плата объединяет четыре интерфейса в одном компактном решении: Bluetooth 2.4 ГГц, Wi-Fi (двухдиапазонный 2.4/5 ГГц, до 150 Мбит/с), Ethernet 10/100 Base-T, USB и последовательный порт RS-232. Это обеспечивает универсальную совместимость с любым оборудованием и сетевыми средами.
Беспроводные возможности
- Bluetooth — печать с мобильных устройств (смартфонов, ТСД) на расстоянии до 10 метров.
- Wi-Fi (802.11 a/b/g/n) — интеграция в корпоративную беспроводную сеть, удалённое управление печатью, передача заданий на скорости до 150 Мбит/с.
- Безопасность — поддержка WPA, WPA2, WEP для защиты данных.
Проводные интерфейсы
- Ethernet 10/100 Мбит/с — надёжное подключение к LAN.
- USB — прямое соединение с компьютером или USB-хостом.
- RS-232 — для устаревшего оборудования, терминалов и промышленных контроллеров.
Совместимость и установка
Модуль предназначен для установки внутрь принтеров серии Honeywell Intermec PM (PM43, PM43c, PM23 и аналогичных). Плата крепится на штатные места, подключается к разъёму на материнской платы принтера. Съёмная внешняя антенна обеспечивает устойчивый приём/передачу Wi-Fi и Bluetooth.
Поддерживаемые принтеры
- Intermec PM43 / PM43c
- Intermec PM23 / PM23c
- Intermec PM42 (с некоторыми версиями ПО)
- Honeywell PD45 (аналогичная платформа)
Перед покупкой рекомендуется сверить версию прошивки принтера и конфигурацию внутреннего разъёма.
Дополнительные особенности
Сменная антенна
Тип разъёма RP-SMA, антенна входит в комплект. При необходимости можно установить выносную антенну для улучшения сигнала.
Степень защиты IP51
Плата имеет защиту от пыли и капель, что позволяет эксплуатировать принтер в лёгких производственных условиях.
Рабочая температура
От 0°C до +50°C — подходит для складских и цеховых условий.
Совместимые аксессуары и комплектующие
Для корректной работы модуля рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Антенна для Wi-Fi/Bluetooth | Штыревая 2,4/5 ГГц, RP-SMA, 3–5 dBi (входит в комплект) | При необходимости заменить на выносную с удлинителем |
| Кабель Ethernet | UTP Cat5e или выше, длина до 100 м | Для подключения к сети |
| USB кабель | USB 2.0 Type A – Type B (обычно используется для принтера) | Стандартный |
| RS-232 кабель | DB9 – DB9 (прямой или нуль-модемный в зависимости от конфигурации) | Для подключения к COM-порту |
| Блок питания принтера | Оригинальный Honeywell Intermec | Плата не требует дополнительного питания – запитывается от принтера |
Аналоги модуля 270-189-004
Если данная модель недоступна или требуется сравнение, рассмотрите альтернативы.
| Производитель | Модель / Артикул | Ключевые отличия / сходство |
|---|---|---|
| Honeywell Intermec | 270-189-003 (только Wi-Fi, без Bluetooth) | Меньше интерфейсов, только Wi-Fi и Ethernet |
| Honeywell Intermec | 270-284-001 (внешний адаптер USB Wi-Fi) | Внешний, подключается через USB, не внутренний |
| Zebra | Zebra GK888 / ZD500 Wi-Fi модуль (внутренний) | Только Wi-Fi, не все принтеры Intermec поддерживают |
| Сторонние производители (i-tec, StarTech) | USB – Ethernet/Wi-Fi адаптеры | Не подходят для внутренней установки, только внешние решения |
Рекомендация: Для принтеров Intermec PM используйте только оригинальные модули, чтобы гарантировать совместимость и стабильную работу.
Кому подойдёт модуль 270-189-004
Рекомендуется, если вам нужно:
- Печать с мобильных устройств через Bluetooth.
- Подключение принтера к беспроводной сети (Wi-Fi) для удалённого управления.
- Одновременное использование Ethernet, USB и RS-232 для разных задач.
- Обновить старый принтер Intermec PM до современных интерфейсов.
- Обеспечить безопасное шифрование беспроводной печати.
Вероятно, не подойдёт, если:
- Принтер не входит в серию Intermec PM (требуются другие модули).
- Достаточно только проводного Ethernet или только USB (можно использовать простые адаптеры).
- Не требуется беспроводная печать – достаточно базовых интерфейсов.
- Планируется использовать внешний Wi-Fi через USB (бюджетный вариант).
Конструкция и условия эксплуатации
Внутренняя плата, форм-фактор
Плата устанавливается в специальный слот внутри принтера, подключается через плоский шлейф. Размеры платы: примерно 80×50×15 мм (уточняйте в документации). В комплекте: плата, антенна (шуруп RP-SMA), кабель-удлинитель антенны (при необходимости).
Степень защиты
IP51 (частичная пылезащита, защита от капель). Подходит для установки в корпус принтера.
Температурный диапазон
- Рабочая: от 0°C до +50°C
- Хранения: от -20°C до +70°C
- Влажность: 10–90% без конденсата
Технические характеристики
| Модель | Модуль Bluetooth для принтеров Honeywell Intermec PM (арт. 270-189-004) |
| Артикул | 270-189-004 |
| Тип изделия | Внутренняя интерфейсная плата |
| Интерфейсы | Bluetooth, Wi-Fi, USB, Ethernet, RS-232 |
| Стандарт Wi-Fi | IEEE 802.11 a/b/g/n |
| Частота Bluetooth | 2,4 ГГц |
| Скорость передачи Wi-Fi | до 150 Мбит/с |
| Скорость Ethernet | 10/100 Мбит/с |
| Протоколы безопасности | WPA, WPA2, WEP |
| Степень защиты | IP51 |
| Тип антенны | Съёмная внешняя (RP-SMA) |
| Количество интерфейсов | 4 (Bluetooth, Wi-Fi, Ethernet, USB; RS-232 как дополнительный) |
| Совместимость | Принтеры Honeywell Intermec серии PM (PM43, PM43c, PM23 и др.) |
| Рабочая температура | 0°C … +50°C |
| Температура хранения | -20°C … +70°C |
| Влажность | 10–90% (без конденсата) |
| Гарантия | 12 месяцев (производитель) |
| Страна производства | Китай / Венгрия (уточняется по партии) |
| Вес нетто | ~80 г |
| Размеры (Д×Ш×В) | 84×52×14 мм |
Часто задаваемые вопросы
Какие интерфейсы добавляет модуль к принтеру?
После установки становятся доступны: Bluetooth, Wi-Fi (2,4/5 ГГц), 10/100 Ethernet, USB (High Speed) и RS-232. Выбор активного интерфейса осуществляется в меню принтера.
Подходит ли модуль для всех принтеров Intermec PM?
Модуль совместим с моделями PM43, PM43c, PM23, PM23c, PM42 (при наличии соответствующего слота). Для PM42 требуется обновление прошивки. Для старых серий (Paxar, EasyCoder) не подходит.
Как настроить Wi-Fi после установки?
Через веб-интерфейс принтера (IP-адрес, полученный по DHCP) или через панель управления. Доступны типы шифрования WPA2/WPA/WEP.
Нужно ли дополнительное питание?
Нет, плата запитывается от материнской платы принтера. Потребление: около 2 Вт.
Какая антенна входит в комплект?
Штыревая антенна 2,4/5 ГГц с разъёмом RP-SMA, усиление 3 dBi. Можно заменить на любую с таким же разъёмом.
Поддерживается ли печать по Bluetooth с iOS/Android?
Да, после сопряжения через Bluetooth (профиль SPP или HCRP). На мобильных устройствах необходимо установить приложение для печати (например, Honeywell Print Utility).
Можно ли одновременно использовать Wi-Fi и Ethernet?
Да, можно настроить оба интерфейса, но обычно используется один активный канал. Возможно резервирование: при отказе Wi-Fi переключиться на Ethernet.
Какой максимальный радиус действия Bluetooth?
Класс 2 (10 м), в условиях прямой видимости до 15 м. Стены снижают дальность.
Сложно ли установить плату самостоятельно?
Установка средней сложности: вскрыть корпус принтера, вставить плату в слот, закрепить антенну, подключить шлейф. Рекомендуется привлечь специалиста сервисного центра.
Что делать, если принтер не видит модуль после установки?
Проверьте правильность подключения шлейфа, обновите прошивку принтера до последней версии, выполните сброс настроек. Если не помогает – возможно, модуль неисправен или не совместим с конкретной ревизией.
