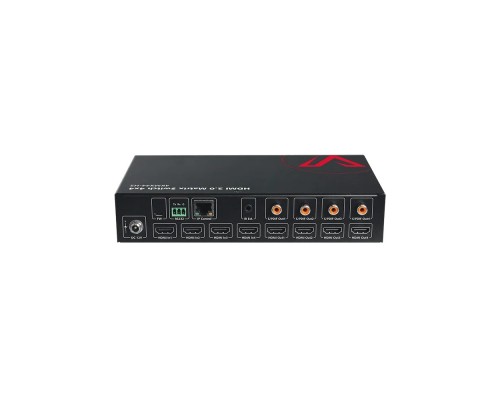

Матричный коммутатор AV Access 4KMX44-H2 (арт. 4KMX44-H2) — профессиональное HDMI-решение 4×4 с поддержкой 4K@60Hz 4:4:4. Позволяет подключать до четырёх источников (медиаплееры, ПК, консоли) и независимо коммутировать их на четыре дисплея. Управляется через ИК-пульт, RS‑232, Ethernet (TCP/IP) и кнопки на передней панели. Идеально подходит для конференц-залов, учебных аудиторий, шоурумов и домашних кинотеатров.
Высокое качество изображения и гибкость коммутации
Матрица поддерживает разрешение до 3840×2160@60 Гц с цветовой субдискретизацией 4:4:4 и глубиной цвета 8 бит. Пропускная способность 18 Гбит/с гарантирует передачу контента без потерь.
Ключевые особенности
- 4 входа HDMI и 4 выхода HDMI — независимое переключение любого входа на любой выход.
- Поддержка HDCP 2.2 и более ранних версий — совместимость с современными источниками.
- Управление EDID — встроенные режимы и ручная настройка для корректного распознавания дисплеев.
- Встроенный усилитель ARC на одном из выходов для обратной передачи звука на AV-ресивер.
Управление и интеграция
- ИК-пульт в комплекте для базового управления.
- RS‑232 — последовательное управление, в том числе через сторонние системы автоматизации (Crestron, Extron).
- Ethernet (TCP/IP) — удалённое управление по сети, веб-интерфейс и поддержка Telnet.

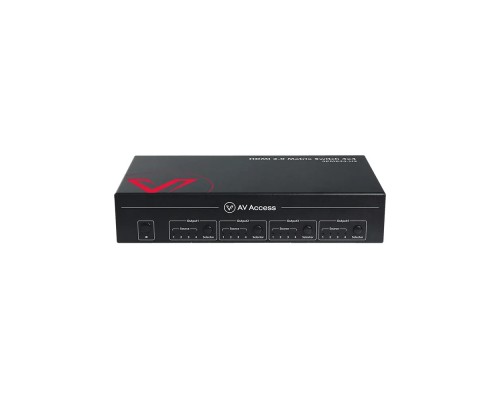

- Кнопки на передней панели с цифровым дисплеем для прямого выбора маршрутов.
Совместимые аксессуары и кабели
| Тип | Рекомендуемая модель / стандарт | Примечание |
|---|---|---|
| HDMI-кабель | Premium HDMI 2.0 (18 Гбит/с), длина до 15 м без усилителя | Для 4K@60 4:4:4 используйте кабели с маркировкой High Speed HDMI |
| ИК-повторитель | Любой стандартный ИК-удлинитель (3.5 мм jack) | Для управления из соседней комнаты |
| Кабель RS‑232 | DB9 (мама) – DB9 (мама), cross-соединение (нуль-модем) | Схема распиновки в документации |
| Патч-корд Ethernet | Cat5e/Cat6, прямой (straight-through) | Для управления по IP |
| Блок питания | 12 В/2 А (в комплекте), разъём 5.5×2.1 мм | Резервный блок можно заказать у производителя |
Аналоги AV Access 4KMX44-H2
| Производитель | Модель | Ключевые отличия |
|---|---|---|
| AV Access | 4KMX44-H2 | Базовая модель 4×4, 4K60, управление RS‑232/IP/IR |
| AV Access | 4KMX44-H3 | Поддержка 4K@60 HDR10+, до 18 Гбит/с, встроенный блок питания |
| Kramer | VS-44H2 | Профессиональная матрица 4×4, управление через Kramer Network, выше цена |
| Atlona | AT-OME-MX44 | Поддержка Dante AV‑H, HDCP 2.3, расширенные функции маршрутизации |
| Extron | DTP HDMI 4x4 | С возможностью удлинения сигнала по CAT6, премиум-сегмент |
Рекомендация: Если вам не нужна продвинутая сетевая интеграция, модель 4KMX44-H2 оптимальна по соотношению цена/функции. Для поддержки HDR или Dante следует рассмотреть более дорогие версии.
Кому подойдёт AV Access 4KMX44-H2
Рекомендуется, если вам нужно:
- Коммутировать 4 источника на 4 экрана с разрешением 4K.
- Управлять матрицей удалённо через RS‑232 или Ethernet.
- Простое и надёжное решение для конференц-залов или учебных классов.
- Независимая маршрутизация — каждый выход показывает любой вход.
Вероятно, не подойдёт, если:
- Вам нужно более 4 входов или выходов — смотрите матрицы 8×8 или 16×16.
- Требуется поддержка 4K@120 Гц или HDR10+ — выберите версию H2/H3 с более свежими спецификациями.
- Необходима передача на расстояние более 15 м без удлинителей — потребуется HDBaseT-расширитель.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×200×44 мм, вес 1,5 кг. Возможна установка в 19-дюймовую стойку (кронштейны в комплекте). Вентиляция пассивная — полное отсутствие шума.
Рабочие условия
- Температура эксплуатации: 0…+45 °C
- Влажность: 10–90% (без конденсата)
- Питание: 12 В/2 А (адаптер в комплекте)
Не рекомендуется устанавливать в помещениях с высокой запылённостью без дополнительной защиты.
Технические характеристики
| Модель | AV Access 4KMX44-H2 |
| Артикул | 4KMX44-H2 |
| Производитель | AV Access |
| Код товара | 133615 |
| Цена дилер | По запросу |
| Тип устройства | Матричный коммутатор HDMI 4×4 |
| Входы | 4 × HDMI (тип A, 19‑pin) |
| Выходы | 4 × HDMI (тип A, 19‑pin) |
| Максимальное разрешение | 3840×2160@60 Гц 4:4:4 (8 бит) |
| Пропускная способность | 18 Гбит/с |
| Поддержка HDCP | 2.2 / 1.4 |
| Управление | ИК-пульт, RS‑232, Ethernet (TCP/IP), кнопки на корпусе |
| Режимы EDID | Авто, копирование с выхода, встроенные (1080p, 4K60, 4K30, DVI) |
| ARC (Audio Return Channel) | Да, на выходе 1 |
| Bluetooth | Нет |
| Питание | DC 12 В / 2 А (разъём 5.5×2.1 мм) |
| Потребляемая мощность | ≤ 18 Вт |
| Корпус | Металл, 1U, 19" |
| Габариты (Ш×Г×В) | 440×200×44 мм |
| Вес нетто | 1,5 кг |
| Температура эксплуатации | 0 … +45 °C |
| Температура хранения | -20 … +70 °C |
| Влажность при работе | 10 … 90% (без конденсата) |
| Гарантия | 3 года |
Часто задаваемые вопросы
Можно ли подключать источники разного разрешения?
Да, матрица автоматически настраивает EDID для каждого входа. При необходимости можно принудительно задать общее разрешение через веб-интерфейс или RS‑232.
Поддерживает ли матрица 4K HDR?
Модель 4KMX44-H2 поддерживает HDR10 (без динамического метаданных) при условии, что источник и дисплей совместимы. Для HDR10+ или Dolby Vision выбирайте версию H3 с поддержкой 18 Гбит/с.
Какие способы управления доступны удалённо?
По Ethernet: веб-интерфейс (HTTP), Telnet, также возможна интеграция с системами умного дома через API. По RS‑232: управление простыми ASCII‑командами.
Можно ли соединить две матрицы для увеличения количества входов/выходов?
Официально производитель не поддерживает каскадирование. Для расширения используйте отдельные матрицы с большим количеством портов или дополнительные разветвители/распределители.
Есть ли поддержка управления через IP (трансляция статуса)?
Да, веб-интерфейс позволяет мониторить активные соединения, температуру, версию прошивки. Также есть SNMP-трапы (базовые).
Как настроить матрицу для работы с системой автоматизации?
Подключите матрицу к тому же Ethernet‑сегменту, что и контроллер. Используйте Telnet или отправляйте HTTP‑запросы. Полный список команд в руководстве пользователя.
Нужны ли специальные кабели для работы 4K 60 Гц 4:4:4?
Да, рекомендуются кабели High Speed HDMI с пропускной способностью не менее 18 Гбит/с. Длина без усилителя — до 5 м для надёжной работы. Более длинные — с репитером.
Можно ли использовать матрицу для распределения одного источника на все четыре выхода?
Да, режим "Multicast" (копирование одного входа на все выходы) доступен через меню управления. При этом на каждом выходе будет одинаковое изображение.
Поддерживается ли пропуск цифрового аудио (Dolby TrueHD, DTS-HD)?
Да, матрица пропускает многоканальные аудиоформаты до 7.1 канала, включая Dolby TrueHD и DTS-HD Master Audio, если источник и дисплей/ресивер поддерживают их.
Входит ли в комплект крепление для стойки?
Да, в упаковке есть два L‑образных кронштейна и четыре винта для установки в 19-дюймовую стойку. Дополнительные аксессуары заказывать не нужно.
