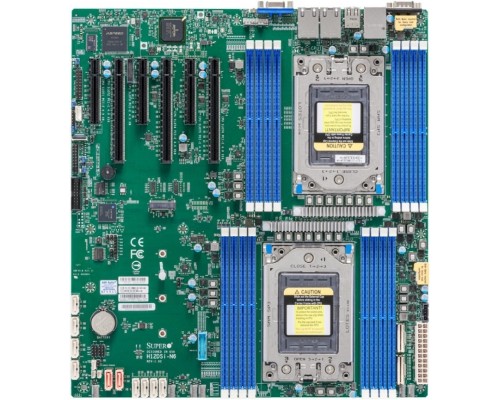

Supermicro H12DSi-N6 (MBD-H12DSI-N6-B) — серверная материнская плата форм-фактора E-ATX на двух сокетах Socket SP3 для процессоров AMD EPYC 7002/7003 (Rome/Milan). Оснащена 16 слотами DDR4 ECC, семью PCIe 3.0 x16, двумя 10GBase-T (Intel X550) и выделенным IPMI 2.0. Плата предназначена для высоконагруженных серверов, рабочих станций и виртуализации, обеспечивая до 4 ТБ оперативной памяти и широкие возможности расширения.
Двухсокетная платформа для EPYC
Плата построена на базе двух процессорных гнезд SP3 с поддержкой AMD EPYC 7002 (Rome) и 7003 (Milan). Каждый процессор подключается к собственному набору слотов памяти и линий PCIe, что обеспечивает сбалансированную архитектуру NUMA.
Поддержка процессоров
- AMD EPYC 7002 — до 64 ядер, PCIe 4.0 (но на данной плате линии работают в режиме 3.0).
- AMD EPYC 7003 — до 64 ядер, улучшенная производительность, поддержка PCIe 4.0 (режим 3.0).
- TDP — поддерживаются процессоры с TDP до 280 Вт (требуется достаточное охлаждение).
16 слотов DDR4 ECC
Восемь слотов на каждый процессор, всего 16 DIMM. Поддерживается регистровая память ECC DDR4 3200+ МГц, максимальный объём — 4 ТБ (при использовании модулей 256 ГБ). Поддерживается 8-канальный режим для каждого процессора.
Расширение и хранение данных
7 слотов PCIe 3.0 x16
- 4 слота от CPU1, 3 слота от CPU2.
- Поддержка GPU — двойной ширины, до 2-х полноразмерных карт.
- Сетевые карты, NVMe, RAID-контроллеры — установка любых карт расширения.
Встроенные накопители
- 2x M.2 22110 (PCIe 3.0 x4) — быстрые NVMe SSD прямо на плате.
- 4x SATA3 (6 Гбит/с) — для HDD/SSD SATA.
- Опционально — дополнительные SAS/SATA контроллеры через слоты расширения.

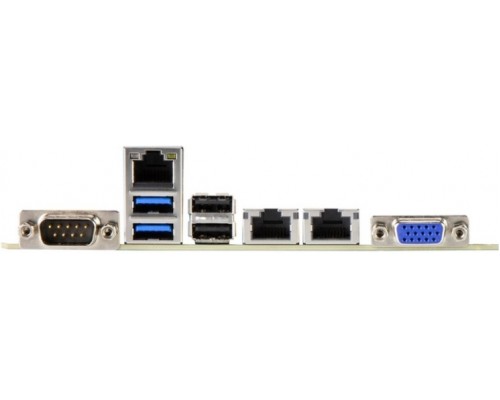

Сеть и удалённое управление
Два порта 10GBase-T
Контроллер Intel X550 обеспечивает два порта 10 Gigabit Ethernet с поддержкой 1000/2500/5000/10000Base-T. Подходит для прямого подключения к серверным коммутаторам без дополнительных трансиверов.
IPMI 2.0 с выделенным портом
Встроенный контроллер Aspeed AST2500 предоставляет полное удалённое управление: консоль KVM, монтирование ISO через сети (Java/iKVM), мониторинг температуры, напряжения, вентиляторов. Выделенный порт для out-of-band управления.
Конструкция и питание
Форм-фактор E-ATX (30.48 x 33.02 см) — подходит для корпусов с поддержкой Extended ATX. Питание осуществляется через два 24-pin ATX и четыре 8-pin 12V (каждый процессор требует минимум один 8-pin, для стабильности рекомендуется задействовать оба). Требуется блок питания мощностью от 1000 Вт (зависит от конфигурации).
Охлаждение
Плата имеет 8 коннекторов для вентиляторов (4-пин PWM), поддержка мониторинга скорости и автоматического управления. Рекомендуются серверные кулеры с высоким статическим давлением.
Совместимое оборудование и аксессуары
Для сборки сервера на базе Supermicro H12DSi-N6 потребуются следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | AMD EPYC 7313 (16C), 7413 (24C), 7713 (64C) — Milan; EPYC 7402 (24C), 7702 (64C) — Rome | TDP до 280 Вт, Socket SP3 |
| Оперативная память | DDR4 3200 ECC RDIMM/LRDIMM 32-256 ГБ (Samsung, Micron, Hynix) | 16 слотов, макс. 4 ТБ |
| Кулеры для процессоров | Noctua NH-U14S SP3, Dynatron A26, Supermicro SNK-P0068AP4 | Высота до 165 мм, крепление под SP3 |
| Видеокарта / GPU | NVIDIA RTX A6000, Tesla T4, AMD Radeon Pro W6300 (без пассивного охлаждения) | До 2-х полноразмерных карт двойной ширины |
| Блок питания | ATX PSU — Seasonic Prime 1300W, Supermicro PWS-1K62A-1R (1U/2U), Corsair HX1200 | 2x 24-pin + 4x 8-pin EPS12V |
| Корпус | Supermicro CSE-745TQ, Fractal Design Meshify 2 XL, Lian Li PC-P80 (E-ATX) | Глубина без задних вентиляторов от 330 мм |
| Накопители M.2 NVMe | Samsung 980 PRO 2TB, WD Black SN850X, SK Hynix Platinum P41 | Размер 22110, PCIe 3.0 x4 |
Аналоги Supermicro H12DSi-N6
Если данная модель недоступна или требуется сравнение, рассмотрите альтернативы с аналогичным набором функций.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | H12DSi-N12 | 12 слотов SATA3 + 2 M.2, 2x 10G, аналогичное расположение слотов |
| ASUS | KRPA-U16 | Два SP3, 16 DIMM, 7 PCIe 3.0 x16, 2x 10G + 1x 1G, IPMI 2.0 |
| Gigabyte | MZ32-AR0 | Два SP3, 16 DIMM, 7 PCIe 3.0 x16, 2x 10G (Broadcom), IPMI 2.0 |
| ASRock Rack | EPYCD8-2T | Два SP3, 8 DIMM (меньше слотов), 7 PCIe 3.0 x16, 2x 10G, IPMI |
| TYAN | S8030 | Два SP3, 16 DIMM, 7 PCIe 3.0 x16, 2x 10G, IPMI, бюджетный вариант |
Рекомендация: Если требуется больше портов SATA или SAS рассматривайте H12DSi-N12; для экономии подойдёт ASRock EPYCD8-2T, но у него только 8 слотов памяти.
Кому подойдёт Supermicro H12DSi-N6
Идеальный выбор, если вы:
- Строите сервер виртуализации (VMware, Hyper-V) с высокой плотностью ядер.
- Собираете рабочую станцию для научных расчётов, рендеринга или AI.
- Требуется поддержка до 4 ТБ оперативной памяти.
- Нужны два встроенных 10G порта без дополнительных карт.
- Используете IPMI для удалённого управления сервером.
Вероятно, не подойдёт, если:
- Вам достаточно одного процессора — можно рассмотреть однопроцессорные H11SSL или H12SSL.
- Требуются порты PCIe 4.0 — плата работает только в режиме 3.0 (для EPYC 7002/7003).
- Бюджет ограничен — двухпроцессорная платформа требует дорогих процессоров и памяти.
- Необходимо более 4 портов SATA — дополнительный контроллер займёт слот.
Технические характеристики
| Модель | Supermicro H12DSi-N6 |
| Артикул | MBD-H12DSI-N6-B |
| Сокет | 2x Socket SP3 |
| Чипсет | AMD SoC |
| Поддерживаемые процессоры | AMD EPYC 7002/7003 |
| Форм-фактор | E-ATX |
| Слоты памяти | 16x DDR4 DIMM |
| Максимальный объем памяти | 4 ТБ |
| Тип поддерживаемой памяти | DDR4 3200+ MHz ECC RDIMM/LRDIMM |
| Слоты расширения | 7x PCI-E 3.0 x16 |
| Сетевой контроллер | 2x 10GBase-T (Intel X550) |
| Разъемы SATA | 4x SATA3 (6 Гбит/с) |
| Слоты M.2 | 2x M.2 22110 (PCI-E 3.0 x4) |
| Внутренние разъемы USB | 2x USB 3.0 |
| Внешние разъемы USB | 2x USB 3.0 |
| Порты VGA | 1x VGA (ASPEED AST2500) |
| Поддержка виртуализации | Да (AMD-V, IOMMU) |
| Удаленное управление | IPMI 2.0 с выделенным портом (ASPEED AST2500) |
| Питание | 2x 24-pin ATX + 4x 8-pin 12V |
| Размеры (Ш×Г) | 30.48 × 33.02 см |
| Монтаж в стойку | Только в корпус E-ATX (не 1U) |
| Диапазон температур при эксплуатации | от +10°C до +35°C |
| Производитель | Supermicro (США/Тайвань) |
Часто задаваемые вопросы
Какие процессоры поддерживает H12DSi-N6?
Два сокета SP3: AMD EPYC 7002 (Rome) и 7003 (Milan). Максимальное TDP каждого процессора — 280 Вт.
Сколько слотов оперативной памяти? Какой максимальный объём?
16 слотов DDR4 (8 на процессор). Максимальный объём 4 ТБ при использовании модулей 256 ГБ LRDIMM.
Есть ли на плате встроенные порты 10 гигабит?
Да, два порта 10GBase-T на контроллере Intel X550. Поддерживают скорости 100 Мбит/с, 1G, 2.5G, 5G, 10G.
Как настроить удалённое управление IPMI?
Подключитесь к выделенному порту (обычно обозначен "IPMI"), получите IP через DHCP или задайте статический. В браузере откройте веб-интерфейс по IP-адресу. Логин/пароль по умолчанию: ADMIN/ADMIN (рекомендуется сменить).
Сколько видеокарт можно установить?
До 2 полноразмерных карт двойной ширины (7 слотов x16). При установке пассивных GPU требуется активное охлаждение.
Поддерживаются ли NVMe SSD через M.2?
Да, два разъёма M.2 22110 с интерфейсом PCIe 3.0 x4. Можно установить NVMe SSD (например, Samsung 980 Pro).
Какой блок питания требуется?
Необходим блок питания (ATX) с двумя 24-pin и четырьмя 8-pin EPS12V. Рекомендуемая мощность от 1000 Вт для конфигурации с двумя EPYC 7713.
В чём отличие H12DSi-N6 от H12DSi-N12?
N12 имеет 12 портов SATA3 (вместо 4) и изменённую компоновку, но то же количество слотов памяти и PCIe.
Можно ли установить эту плату в корпус формата ATX?
Стандартный корпус ATX поддерживает максимальную плату 30.5×24.4 см. Supermicro H12DSi-N6 — E-ATX (30.5×33.0 см). Необходим корпус совместимый с E-ATX.
Как узнать температуру процессора и системы?
Через IPMI (сенсоры) или утилиты мониторинга (ipmitool, lm-sensors). Плата имеет коннекторы для вентиляторов с контролем оборотов.
