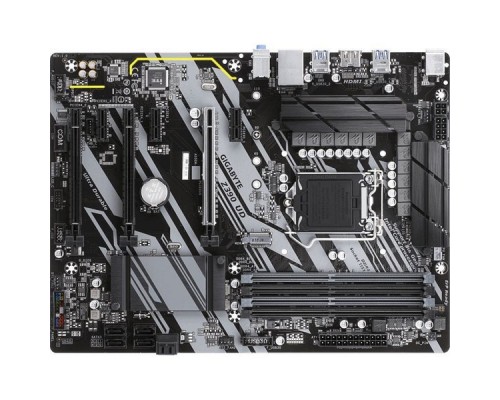

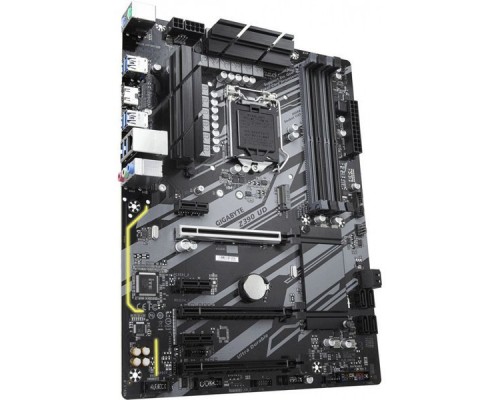

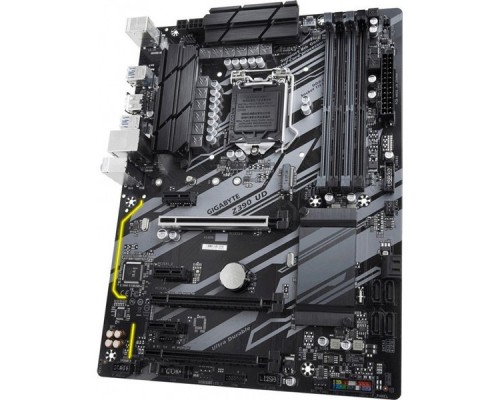

Gigabyte Z390 UD (Socket 1151-v2, Intel Z390, ATX) — производительная материнская плата на чипсете Intel Z390 для сборки мощного домашнего или офисного ПК. Поддерживает процессоры Intel Core 8-го и 9-го поколения (включая Core i9-9900K), до 64 ГБ оперативной памяти DDR4 с разгоном до 4266 МГц, а также технологию Intel Optane Memory. Оснащена качественным аудиокодеком Realtek ALC887, гигабитной сетью Realtek, интерфейсами USB 3.1, M.2 PCIe и поддержкой ATI CrossFireX. Надёжное решение для рабочих и игровых систем.
Высокая производительность и стабильность
Плата построена на качественной элементной базе с цифровым ШИМ-контроллером и усиленными дросселями, что обеспечивает стабильное питание даже при длительных нагрузках. Поддержка Intel Core 9-го поколения с разблокированным множителем позволяет полностью раскрыть потенциал процессора.
Сокет LGA 1151-v2 и чипсет Intel Z390
- Поддержка процессоров Intel Core i9/i7/i5/i3/Pentium/Celeron 8-го и 9-го поколения (Comet Lake не поддерживается).
- Системная шина DMI3 8 GT/s — высокая пропускная способность между процессором и чипсетом.
- Разгон (Overclocking) — полная поддержка разгона процессора и оперативной памяти через UEFI BIOS.
Оперативная память DDR4 до 4266 МГц
- 4 слота DDR4 — максимальный объём 64 ГБ в двухканальном режиме.
- Поддержка XMP — автоматический разгон памяти до 4266 МГц (в режиме O.C.).
- Совместимость с модулями PC4-21300 (DDR4-2666) и выше.
Функциональность и возможности расширения
Плата оснащена всеми необходимыми интерфейсами для современного ПК: от быстрых накопителей до подключения нескольких видеокарт.
Слоты расширения и графика
- 3 слота PCI-E x16 (режимы x16/x8/x4) — поддержка ATI CrossFireX (Quad) для многомониторных конфигураций.
- 3 слота PCI-E x1 — для установки дополнительных контроллеров, звуковых карт, Wi-Fi адаптеров.
- HDMI 1.4 — встроенный видеовыход для процессоров со встроенной графикой Intel UHD.
Накопители и интерфейсы
- 6 портов SATA III (6 Гбит/с) — поддержка RAID 0, 1, 5, 10.
- 1 разъём M.2 PCIe 3.0 x4 — для NVMe SSD длиной до 22110 (ключ M).
- Intel Optane Memory — ускорение работы традиционных HDD.
Аудио и сеть
- Аудиокодек Realtek ALC887 — 7.1-канальный звук с оптическим выходом S/PDIF Out.
- Контроллер Realtek GbE LAN — гигабитное сетевое подключение (10/100/1000 Мбит/с).
Управление и настройка
Интуитивно понятный UEFI BIOS с русифицированным интерфейсом позволяет гибко настроить параметры системы, включая разгон, тайминги памяти и мониторинг напряжений.
- 128-Мбит ПЗУ AMI UEFI BIOS — поддержка мыши, русский язык, профили разгона.
- Мониторинг температур, напряжений, скорости вентиляторов (до 3 разъёмов для вентиляторов).
- Q-Flash Plus — обновление BIOS без установки процессора и памяти.
Совместимые компоненты и аксессуары
Для сборки рабочей системы на базе Gigabyte Z390 UD используйте следующие совместимые компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессор | Intel Core i5-9400F, i7-9700K, i9-9900K, Pentium G5400 | Сокет LGA 1151-v2, TDP до 95 Вт |
| Оперативная память | DDR4 2666–4266 МГц (XMP), до 64 ГБ (2x32 или 4x16) | Двухканальный режим, напряжение 1.2–1.35В |
| Видеокарта | Любая дискретная видеокарта PCIe 3.0 x16 (NVIDIA, AMD) | Поддержка CrossFireX для Radeon |
| Накопители | NVMe SSD M.2 2280/22110 (PCIe 3.0 x4), SATA III SSD/HDD | Marvell или Samsung контроллеры |
| Блок питания | ATX до 650–750 Вт (разъёмы 24pin+8pin+4pin) | Желательно 80+ Bronze и выше |
| Кулер процессора | Совместимый с сокетом LGA 1151-v2 (башенный или СЖО) | Высота не более 155 мм (стандарт) |
Аналоги Gigabyte Z390 UD
Если модель отсутствует в продаже или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Gigabyte | Z390 AORUS Pro | Более продвинутый VRM, аудио ALC1220, подсветка RGB Fusion, 3x M.2 |
| ASUS | PRIME Z390-P | Близкий функционал, два слота M.2, аудио Realtek ALC887, без HDMI |
| MSI | MPG Z390 GAMING PLUS | Слоты M.2 Shield, аудио ALC1200, поддержка Mystic Light |
| ASRock | Z390 Phantom Gaming 4S | Два слота M.2, усиленные слоты PCIe, аудио ALC892 |
| Biostar | RACING Z390GT8 | Бюджетный вариант, два M.2, аудио ALC898, поддержка RGB |
Рекомендация: Для стандартной офисной или игровой сборки Gigabyte Z390 UD — оптимальное соотношение цены и возможностей. Если требуется больше M.2 или улучшенный звук, смотрите в сторону ASUS PRIME Z390-P или MSI MPG Z390 GAMING PLUS.
Кому подойдёт Gigabyte Z390 UD
Рекомендуется, если вы:
- Собираете производительный ПК на базе Intel 8/9-го поколения с возможностью разгона.
- Планируете установку одной или двух видеокарт AMD CrossFireX.
- Используете быстрый NVMe SSD и традиционные жёсткие диски в RAID.
- Хотите надёжную плату с качественным сетевым контроллером и звуком.
- Нужна поддержка Optane Memory для ускорения HDD.
Вероятно, не подойдёт, если:
- Вам нужен сокет LGA 1200 или 1700 (для более новых процессоров Intel).
- Требуется поддержка 4+ слотов M.2 или Wi-Fi 6 на борту.
- Вы используете процессоры AMD Ryzen — нужен сокет AM4/AM5.
- Планируется установка более двух видеокарт (NVIDIA SLI не поддерживается).
- Необходим встроенный Wi-Fi и Bluetooth — придётся докупать адаптер.
Конструкция и условия эксплуатации
Форм-фактор ATX, 305 x 230 мм
Стандартный размер для установки в корпуса ATX/Midi-Tower. Крепление на 9 стоек. Высота компонентов не превышает 45 мм.
Элементная база и охлаждение
- Цифровой ШИМ-контроллер с 7-фазным питанием (6+1) для стабильной работы.
- Радиаторы на мосфетах и чипсете — пассивное охлаждение.
- Температурный режим: от 0°C до +45°C (эксплуатация), хранение от -20°C до +70°C.
Технические характеристики
| Модель | Gigabyte Z390 UD |
| Артикул | Z390 UD |
| Форм-фактор | ATX |
| Тип разъёма процессора | Socket 1151-v2 |
| Поддерживаемые процессоры | Intel Core 9000 Series / Core i7 / Core i5 / Core i3 / Pentium / Celeron 8-го и 9-го поколения |
| Чипсет | Intel Z390 |
| Системная шина | 8 GT/s DMI3 |
| BIOS | 128-Мбит микросхема ПЗУ, AMI UEFI BIOS |
| Тип памяти | DDR4 DIMM, двухканальный |
| Максимальный объём памяти | 64 ГБ |
| Максимальная частота памяти (O.C.) | 4266 МГц |
| Стандарт памяти | PC4-21300 (DDR4-2666) и выше |
| Слоты расширения | 3 x PCI-E x16, 3 x PCI-E x1 |
| Поддержка CrossFireX | ATI CrossFireX (Quad) |
| Интерфейсы накопителей | 6 x SATA III (RAID 0,1,5,10), 1 x M.2 PCIe 3.0 x4 |
| Поддержка Intel Optane Memory | Да |
| Сеть | Realtek GbE LAN (10/100/1000 Мбит/с) |
| Аудио | Realtek ALC887, 7.1-канальный, S/PDIF Out |
| Видеовыходы | 1 x HDMI 1.4 |

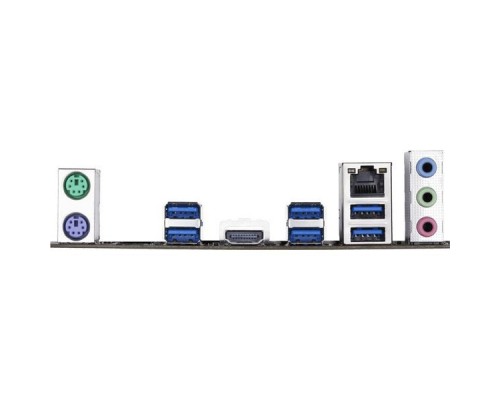

| USB 3.1 на панели I/O | 6 разъёмов USB 3.1 |
| USB 2.0 на панели | Отсутствует |
| Аудиоразъёмы на панели | 3 (Line In, Mic, Line Out) |
| Другие интерфейсы | 2 x PS/2, 1 x RJ-45, 1 x S/PDIF Out, COM на плате |
| Разъёмы питания | 24pin + 8pin + 4pin |
| Размеры (Ш x Г) | 305 x 230 мм |

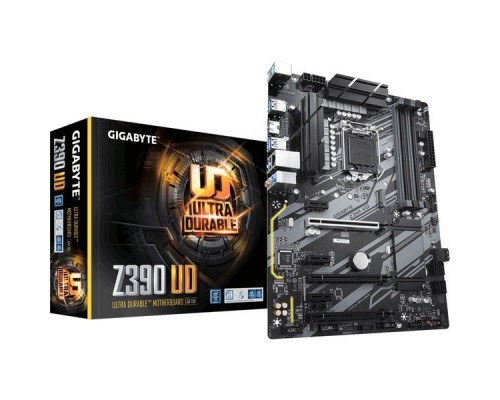

| Комплект | Материнская плата, задняя панель, диск с драйверами, 2 кабеля SATA |
| Тип упаковки | Retail |
| Производитель | Gigabyte |
Часто задаваемые вопросы
Какие процессоры можно установить на Z390 UD?
Все процессоры Intel с разъёмом LGA 1151-v2: Core i9-9900K, i7-9700K, i5-9600K, i5-9400F, Pentium Gold G5400 и другие 8-го/9-го поколения. Процессоры 10-го поколения и новее не поддерживаются.
Поддерживает ли плата разгон процессора и памяти?
Да, чипсет Intel Z390 полностью поддерживает разгон (overclocking) процессоров с индексом K и оперативной памяти через настройки UEFI BIOS. Также поддерживается XMP для автоматического разгона памяти.
Сколько слотов M.2 на плате?
Один разъём M.2 с интерфейсом PCIe 3.0 x4 (ключ M) — подходит для NVMe SSD длиной 2280/22110. Поддержка SATA M.2 отсутствует, используйте SATA III порты для таких накопителей.
Есть ли встроенный Wi-Fi и Bluetooth?
Нет, Gigabyte Z390 UD не имеет встроенного Wi-Fi/Bluetooth. При необходимости установите дискретный адаптер в слот PCI-E x1 или используйте USB-модуль.
Какой максимальный объём оперативной памяти?
До 64 ГБ в двухканальном режиме (4 слота по 16 ГБ или 2 по 32 ГБ). Рекомендуется использовать память DDR4 2666–3200 МГц для оптимальной производительности.
Поддерживается ли CrossFireX?
Да, поддерживается ATI CrossFireX (Quad) при установке двух видеокарт AMD Radeon. Режим работы слотов: x16 (основной), второй слот работает в режиме x8.
Какие разъёмы питания необходимы?
Основной разъём 24pin ATX и два дополнительных: 8pin CPU и 4pin CPU. Рекомендуется блок питания мощностью от 500 Вт (для процессоров 95 Вт и одной видеокарты).
Есть ли видеовыход на плате?
Да, имеется один порт HDMI 1.4. Работает только при использовании процессоров со встроенной графикой Intel UHD Graphics 630/610 (например, Core i5-9400, i7-9700).
Как обновить BIOS без процессора?
Плата поддерживает функцию Q-Flash Plus: обновление BIOS через USB-порт с помощью специальной кнопки на задней панели. Процессор и память не требуются.
Какая гарантия на материнскую плату?
Gigabyte предоставляет гарантию 36 месяцев (3 года) на модели серии UD. В розничной упаковке (Retail) также прилагается диск с драйверами и два кабеля SATA.
