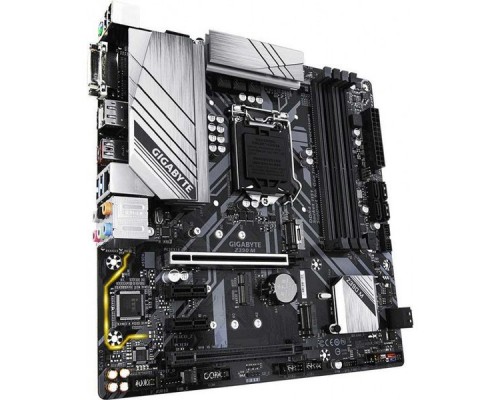

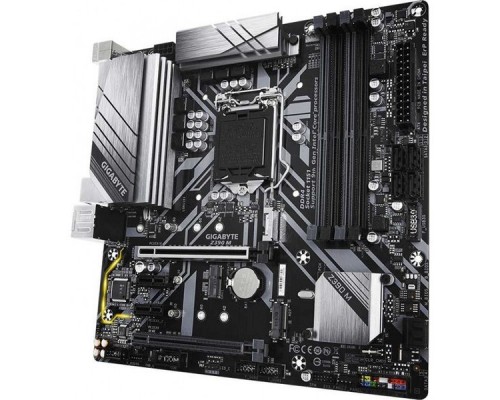

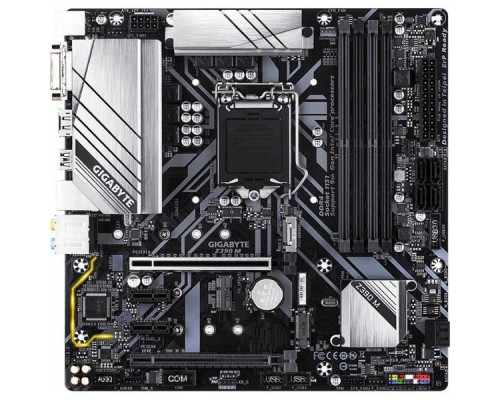

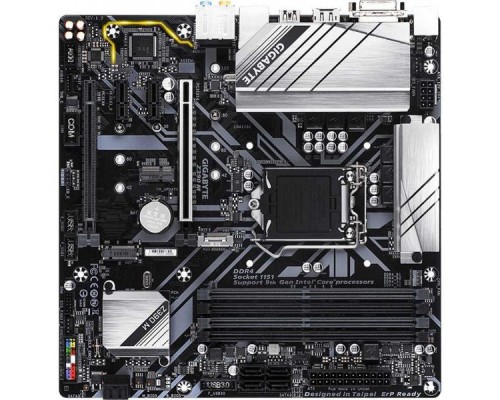

Gigabyte Z390 M Ultra Durable (артикул Z390 M) — надёжная материнская плата формата Micro-ATX на чипсете Intel Z390 для процессоров Intel Core 8-го и 9-го поколения (LGA1151). Оснащена четырьмя слотами DDR4 с поддержкой частоты до 4266 МГц (OC), двумя разъёмами M.2 (PCI-E 3.0 x4 / SATA), шестью портами SATA 6 Гбит/с с RAID 0/1/5/10, двумя PCI-E x16 и двумя PCI-E x1. Плата имеет усиленный дизайн Ultra Durable, встроенный аудиокодек Realtek ALC892 7.1, гигабитный сетевой контроллер Intel, а также два видеовыхода HDMI и DisplayPort. Отличный выбор для производительного домашнего ПК, игровой станции или рабочей станции в компактном корпусе.
Производительность и совместимость
Материнская плата построена на чипсете Intel Z390 с поддержкой процессоров с TDP до 95 Вт. Обеспечивается полная совместимость с Intel Core 8-го (Coffee Lake) и 9-го поколения (Coffee Lake Refresh), включая модели без индекса «F».
Поддержка оперативной памяти
- 4 слота DDR4 DIMM — двухканальный режим, максимальный объём 128 ГБ.
- Частота до 4266 МГц (OC) — профили XMP для разгона.
- Поддержка ECC — в режиме non-ECC (для процессоров, поддерживающих ECC).
Слоты расширения и накопители
- 2 x PCI-E 3.0 x16 — поддержка AMD CrossFireX (Quad GPU).
- 2 x PCI-E 3.0 x1 — для дополнительных контроллеров.
- 6 x SATA 6 Гбит/с — RAID 0, 1, 5, 10.
- 2 разъёма M.2 (сокет M, ключ M) — форм-фактор до 2280, работают в режиме PCI-E 3.0 x4 или SATA.
Звук, сеть и видеовыходы
Аудиосистема
Аудиокодек Realtek ALC892 с поддержкой 7.1-канального звука, цифровой оптический выход S/PDIF, разъёмы на задней панели: 7.1-канальный аудиовыход, оптический выход.
Сетевые возможности
Гигабитный контроллер Intel (RJ45) — стабильная работа и низкая загрузка процессора.
Встроенное видео
- Видеовыходы: HDMI 1.4, DisplayPort 1.2, DVI-D.
- Максимальный объём видеопамяти (при использовании встроенной графики) — 1024 МБ.
Дополнительные возможности и технологии
Ultra Durable™
Компоненты повышенной надёжности: твердотельные конденсаторы, усиленные слоты памяти и PCI-E, защита от перенапряжения.
BIOS и управление
- UEFI AMI BIOS (128 Мб Flash ROM) с графической оболочкой.
- DualBIOS — наличие резервной микросхемы для восстановления.
- Поддержка Intel Optane Memory.
Разъёмы и порты

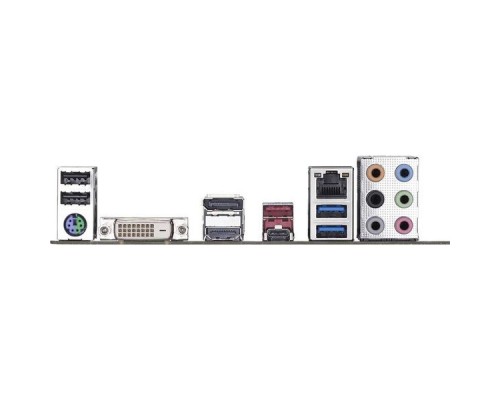

- На задней панели: 2 x USB 3.1 Gen2 (1 Type-A, 1 Type-C), 2 x USB 3.1 Gen1, 2 x USB 2.0, PS/2 (комбо).
- Внутренние разъёмы: 2 x USB 3.1 Gen1, 4 x USB 2.0, COM-порт (RS-232), выход S/PDIF.
- Разъём M.2 2230 E-Key для модуля Wi-Fi.
Совместимое оборудование и аксессуары
Для сборки системы на базе Gigabyte Z390 M рекомендуется использовать совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры Intel | Core i9-9900K, i7-9700K, i5-9600K, i5-9400F, i3-9100, Pentium Gold | Сокет LGA1151, TDP до 95 Вт |
| Оперативная память | DDR4 2133–4266 МГц, 4×DIMM до 128 ГБ, XMP 2.0 | Двухканальный режим, non-ECC |
| Твердотельные накопители M.2 | Samsung 970 EVO Plus, WD Black SN750, Crucial P5 (до 2280) | PCI-E 3.0 x4 / SATA |
| Видеокарты | Любые PCI-E 3.0 x16, поддержка AMD CrossFireX (2 способа) | Два слота x16 (второй — x4) |
| Блоки питания | ATX, 24+8 pin, мощность от 400 Вт (для конфигураций без дискретной видеокарты) | Рекомендуется 550 Вт и выше для игровых ПК |
Аналоги Gigabyte Z390 M Ultra Durable
Если модель Gigabyte Z390 M недоступна, рассмотрите альтернативы на том же чипсете.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ASUS | ROG STRIX Z390-H GAMING | Форм-фактор ATX, поддержка 2×M.2, Wi-Fi (опционально), более высокая цена. |
| MSI | MPG Z390 GAMING PRO CARBON | ATX, усиленные слоты, подсветка RGB, Realtek ALC1220, 2×M.2. |
| ASRock | Z390M Pro4 | Micro-ATX, 2×M.2, 4×DDR4 до 4266 МГц, бюджетный вариант. |
| Gigabyte | Z390 UD (Ultra Durable) | ATX, 4×DDR4, аналогичная функциональность, больше слотов расширения. |
Рекомендация: Для компактной сборки Micro-ATX оптимальны Gigabyte Z390 M и ASRock Z390M Pro4. Если нужны дополнительные слоты и возможности — выбирайте ATX-модели.
Кому подойдёт Gigabyte Z390 M Ultra Durable
Рекомендуется, если:
- Вы собираете компактный производительный ПК в корпусе Micro-ATX.
- Нужна поддержка процессоров Intel 8/9 поколения с разгоном (чипсет Z390).
- Планируете установить до 128 ГБ DDR4 с частотой до 4266 МГц.
- Требуются два разъёма M.2 и поддержка RAID.
- Хотите получить качественный звук Realtek ALC892.
- Нужна надёжная бюджетная плата с DualBIOS.
Вероятно, не подойдёт, если:
- Вам нужна поддержка процессоров 10/11/12 поколения (несовместимы).
- Требуются 4 слота M.2 или PCI-E 4.0 (плата поддерживает PCI-E 3.0).
- Вы ищете плату с интегрированным Wi-Fi (есть слот для модуля, но модуль не входит).
- Планируется использование ECC-памяти в коррекции ошибок (только non-ECC).
- Нужны порты Thunderbolt или USB 3.2 Gen2×2.
Конструкция и условия эксплуатации
Форм-фактор Micro-ATX
Размеры 244×244 мм, стандартное крепление. Подходит для большинства корпусов Micro-ATX и Mini-Tower.
Основные разъёмы питания
- Основной разъём питания: 24-pin ATX.
- Разъём питания процессора: 8-pin (EPS12V).
- 4 разъёма для вентиляторов (4-pin).
Условия эксплуатации
- Рабочая температура: от 0°C до +45°C (зависит от конфигурации системы).
- Относительная влажность: 10–90% без конденсата.
- Рекомендуется установка в хорошо вентилируемый корпус.
Технические характеристики
| Серия продукции | Ultra Durable |
| Разъем для процессора | LGA1151 |
| Количество разъёмов для процессора | 1 |
| Максимальная TDP центрального процессора | 95 Вт |
| Поддержка 8-го поколения Intel Core | Да |
| Поддержка 9-го поколения Intel Core | Да |
| Производитель чипсета | Intel |
| Чипсет | Intel Z390 |
| Частота системной шины | 100 МГц |
| Макс. пропускная способность процессорной шины | 8 ГТ/с |
| Тип оперативной памяти | DDR4 |
| Форм-фактор модуля памяти | DIMM |
| Количество слотов памяти | 4 |
| Режим работы памяти | 2-канальный |
| Максимальная частота памяти (OC) | 4266 МГц |
| Минимальная частота памяти | 2133 МГц |
| Максимальный объем памяти | 128 ГБ |
| Поддержка ECC | В режиме non-ECC |
| Поддержка Intel Optane Memory | Да |
| Версия PCI Express | 3.0 |
| Количество PCI-E x16 | 2 |
| Количество PCI-E x1 | 2 |
| Графический чипсет | Зависит от процессора |
| Максимальный объём видеопамяти | 1024 МБ (для встроенной графики) |
| Поддержка CrossFireX | Quad GPU (2 карты) |
| Аудиочипсет | Realtek ALC892 |
| Количество каналов аудио | 7.1 |
| Количество M.2 сокетов | 2 |
| Тип сокета M.2 | PCI-E x4 / SATA 6 Гбит/с |
| Тип ключа M.2 | M |
| Макс. форм-фактор M.2 | 2280 |
| Количество портов SATA 6 Гбит/с | 6 |
| Поддержка RAID массивов SATA | 0, 1, 5, 10 |
| USB 3.1 Gen1 (внутренние) | 2 |
| USB 2.0 (внутренние) | 4 |
| COM-порт (RS-232) внутренний | 1 |
| Выход S/PDIF (внутренний) | 1 |
| USB 3.1 Gen2 (на задней панели) | 2 |
| USB 3.1 Gen1 (на задней панели) | 2 |
| USB 2.0 (на задней панели) | 2 |
| Количество разъёмов Type-A (задняя панель) | 5 |
| Количество разъёмов Type-C (задняя панель) | 1 |
| PS/2 (задняя панель) | 1 (комбинированный) |
| Сетевой контроллер | Intel |
| Количество RJ45 | 1 |
| Максимальная скорость сетевого контроллера | 1000 Мбит/с |
| Аудиовыход 7.1 (задняя панель) | 1 |
| Цифровой оптический выход (S/PDIF) | 1 |
| DVI-D (видеовыход) | 1 |
| HDMI (видеовыход) | 1 |
| DisplayPort (видеовыход) | 1 |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin (EPS12V) |
| Разъёмов для вентиляторов (4-pin) | 4 |
| BIOS | 128 Mb Flash ROM, UEFI AMI BIOS |
| Наличие дублирующего BIOS (DualBIOS) | Да |
| Форм-фактор | Micro-ATX (244×244 мм) |
| Ширина | 244 мм |
| Глубина | 244 мм |
| Особенности | Порт M.2 2230 E-Key для модуля Wi-Fi |
| Вид поставки | RTL (Retail) |

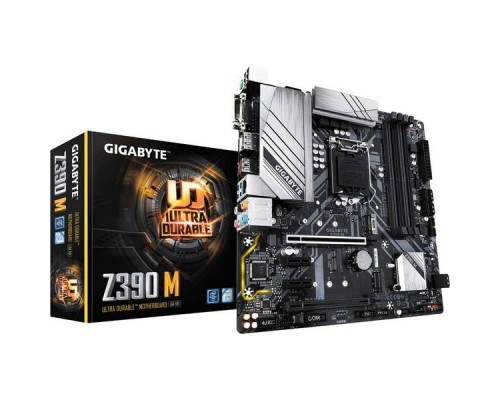

| Комплект поставки | Инструкция, диск с ПО, комплект кабелей SATA, заглушка панели I/O |
Часто задаваемые вопросы
Какие процессоры поддерживает Gigabyte Z390 M?
Все процессоры Intel Core 8-го и 9-го поколения для сокета LGA1151 с TDP до 95 Вт: i9-9900K, i7-9700K, i5-9600K, i5-9400F, i3-9100 и другие.
Можно ли установить Windows 11 на эту материнскую плату?
Официально поддержка Windows 11 есть при наличии процессора Intel Core 8-го поколения или новее, TPM 2.0 и Secure Boot. Плата совместима с UEFI, поэтому установка возможна, но TPM необходимо активировать в BIOS.
Какой максимальный объём оперативной памяти?
Максимальный объём составляет 128 ГБ при использовании 4 модулей DDR4 по 32 ГБ.
Есть ли на плате встроенный Wi-Fi?
Встроенного модуля Wi-Fi нет, но на плате присутствует разъём M.2 2230 E-Key для установки карты Wi-Fi+Bluetooth (например, Intel AX200).
Поддерживает ли плата CrossFire?
Да, поддерживается AMD CrossFireX в конфигурации «2 карты» (Quad GPU). Второй слот x16 работает в режиме x4.
Сколько разъёмов для вентиляторов на плате?
Четыре 4-контактных (PWM) разъёма для вентиляторов, расположены в разных углах платы.
Что такое DualBIOS и зачем он нужен?
DualBIOS — это две микросхемы BIOS. Если основная повреждена, резервная автоматически восстанавливает систему. Это повышает надёжность платы.
Подходит ли плата для майнинга?
Технически да (есть 6 портов SATA и 2 слота PCI-E x16), но для большого количества видеокарт лучше выбрать платы с большим числом слотов (например, на чипсете B360 или H310).
Какой максимальный размер M.2-накопителя поддерживается?
Размер 2280 (80 мм) — наиболее распространённый. Плата физически поддерживает 2260 и 2242.
Идёт ли в комплекте кабель для подключения COM-порта?
Нет, в комплекте только кабели SATA и заглушка I/O. COM-порт выведен на отдельный разъём на плате, планку с портом нужно приобретать отдельно.
