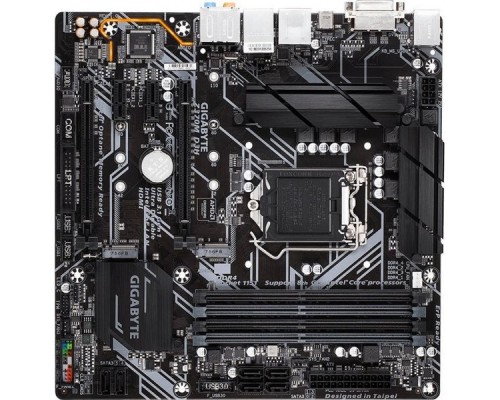

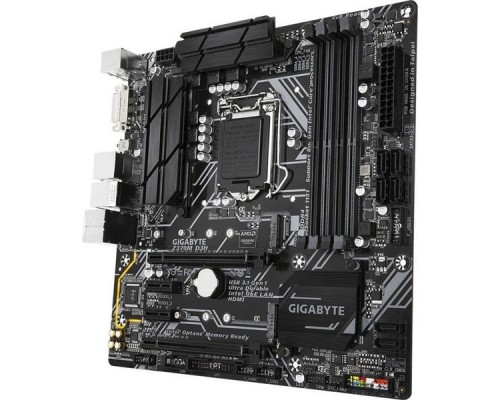

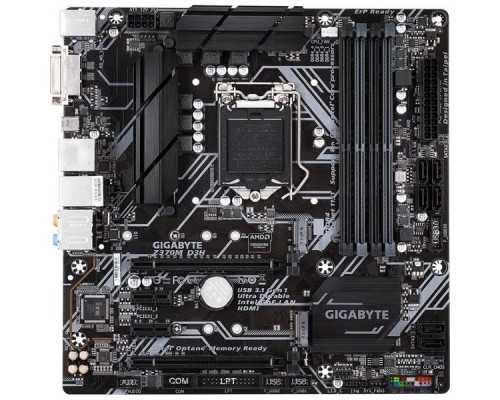

Gigabyte Z370M D3H — материнская плата форм-фактора mATX на чипсете Intel Z370 для сокета LGA 1151. Поддерживает процессоры Intel 8-го поколения (Coffee Lake), до 64 ГБ DDR4 с возможностью разгона до 4000+ МГц, оснащена двумя разъёмами M.2, качественной аудиоподсистемой и подсветкой RGB Fusion. Идеальная основа для производительного домашнего ПК или игровой системы среднего уровня.
Чипсет Intel Z370 и расширенные возможности
Чипсет Intel Z370 обеспечивает полную поддержку разгона процессора и памяти, а также предоставляет максимум линий PCI Express 3.0 для подключения видеокарт и NVMe-накопителей.
Поддержка процессоров Intel 8-го поколения
- Сокет LGA1151-v2 совместим с Intel Core i7/i5/i3, Pentium Gold и Celeron (Coffee Lake).
- Мощная подсистема питания — 7-фазный VRM с низкопрофильными дросселями.
- Поддержка технологии Intel Turbo Boost 2.0 для автоматического разгона.
Оперативная память: разгон до 4000+ МГц
- 4 слота DDR4 DIMM, двухканальная архитектура, до 64 ГБ.
- Поддержка XMP для автоматического разгона профилей памяти.
- Официально поддерживаются частоты до 2666 МГц, при разгоне — до 4000+ МГц.
Графика и слоты расширения
- 2 слота PCI-E 3.0 x16 (работают в режиме x16 или x8+x8 для CrossFire).
- 2 слота PCI-E 3.0 x1 для дополнительных контроллеров.
- Интегрированное видео (при наличии в процессоре): HDMI 1.4, DVI-D.
Качественный звук, гигабитная сеть и подсветка
Аудиоподсистема Realtek ALC892
- 8-канальный HD аудиокодек с высококачественными конденсаторами.
- Экранирование аудиозоны и светодиодная трассировка для минимизации помех.
- Оптический выход S/PDIF для подключения внешних ЦАП.
Сеть Intel Gigabit LAN
Контроллер Intel GbE (10/100/1000 Мбит/с) с низкой загрузкой CPU и поддержкой оптимизации трафика.
Подсветка RGB Fusion
Встроенная LED-подсветка зоны аудио и разъём для подключения RGB-лент (7 цветов). Регулируется через утилиту Gigabyte RGB Fusion.
Накопители и RAID: скорость и гибкость
6 портов SATA III (6 Гбит/с)
Поддержка RAID 0, 1, 5, 10 — объединяйте накопители для повышения скорости или отказоустойчивости.
2 разъёма M.2 (PCIe 3.0 x4 / SATA)
- Один M.2 с поддержкой до 110 мм (2280/22110).
- Второй M.2 (слот 3) делит линии с SATA3_0/SATA3_1, учитывайте при сборке.
- Скорость NVMe до 32 Гбит/с.
Совместимое оборудование и аксессуары
Для сборки на базе Z370M D3H рекомендуется следующее совместимое оборудование.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры Intel (LGA1151v2) | Intel Core i5-8600K, i7-8700K, i5-8400, i3-8100 | Только 8-е поколение Coffee Lake |
| Оперативная память DDR4 | G.Skill Trident Z, Corsair Vengeance LPX, Kingston HyperX Predator (до 4000+ МГц) | XMP 2.0 для автоматического разгона |
| Видеокарты | Любые PCI-E 3.0 x16, поддержка AMD CrossFireX (2-way) | Два слота, режим x8+x8 |
| SSD M.2 | Samsung 970 EVO, WD Black SN750, Intel 660p | PCIe 3.0 x4, размер 2280 |
| Блок питания | БП ATX 24+8 pin, от 500 Вт (рекомендуется 550+ для игровых сборок) | Основной разъём 24-pin + дополнительный 8-pin для CPU |
| Кулер для процессора | Совместимые с LGA1151 (LGA1151v2) — башенные или СЖО 120/240 | Учитывайте высоту модулей памяти |
Аналоги Gigabyte Z370M D3H
Если данная модель недоступна или требуется сравнение, рассмотрите альтернативы на чипсете Z370/Z390 с форм-фактором mATX.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ASUS | Prime Z370M-Plus II | Аналогичный функционал: Z370, mATX, 4xDDR4, M.2, HDMI + DVI, Intel LAN. Отличия: аудио Realtek ALC887, нет оптического S/PDIF. |
| MSI | Z370M Mortar | Два M.2, усиленные слоты PCIe, аудио ALC1220, поддержка DDR4-4000+. Нет DVI, только HDMI. |
| ASRock | Z370M Pro4 | 4xDDR4, 2xM.2, HDMI + DVI, Intel LAN. Бюджетный вариант, без RGB подсветки. |
| Gigabyte | Z390 M Gaming | Чипсет Z390, 2xM.2 с теплосъемниками, USB 3.1 Gen2, Intel LAN, RGB Fusion. Дороже. |
| Biostar | Z370GT5 | mATX, 4xDDR4, 2xM.2, HDMI + DVI, аудио ALC1220. Менее известный бренд, низкая цена. |
Рекомендация: Если нужна максимальная поддержка разгона памяти и качественный звук — выбирайте MSI Z370M Mortar. Для бюджетной сборки — ASRock Z370M Pro4.
Кому подойдёт Gigabyte Z370M D3H
Рекомендуется, если вам нужно:
- Собрать игровой ПК среднего уровня с разгоном процессора и памяти.
- Компактная система в формате mATX с возможностью установки двух видеокарт (CrossFire).
- Поддержка быстрых NVMe-накопителей M.2 и RAID из SATA-дисков.
- Качественный встроенный звук с оптическим выходом.
- Наличие DVI и HDMI для подключения двух мониторов без дискретной графики.
Вероятно, не подойдёт, если:
- Вам нужна поддержка процессоров 9-го поколения (i9-9900K) — требуется чипсет Z390.
- Планируется установка трех и более видеокарт — нужна полноразмерная ATX плата.
- Вам необходим Thunderbolt 3 или WiFi на борту — придётся докупать контроллеры.
- Бюджет минимален — можно обратить внимание на H310/B360 чипсеты (но без разгона).
Конструкция и условия эксплуатации
Форм-фактор mATX
Размеры 244 x 244 мм — плата помещается в большинство корпусов Micro-ATX и многие компактные Mini-Tower.
Охлаждение и питание
- Основной разъём питания 24-pin + дополнительный 8-pin для процессора.
- Поддержка PWM-вентиляторов: 1 разъём для CPU, 2 системных.
- Радиаторы на VRM и чипсете для оптимального охлаждения.

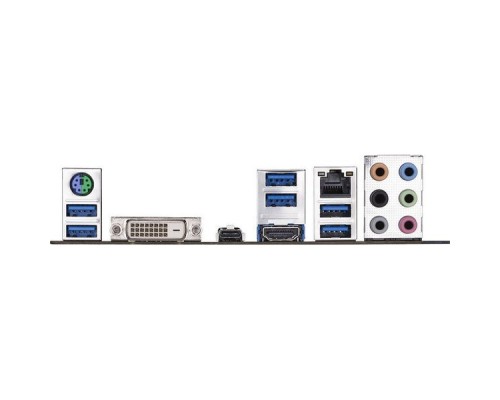

Задняя панель I/O
- 2 x USB 2.0, 6 x USB 3.1 Gen1, HDMI, DVI-D, 1 x PS/2 (клавиатура/мышь).
- 5 аудиоразъёмов + оптический S/PDIF.
- 1 x RJ-45 (Intel GbE), 1 x COM (последовательный порт).
Технические характеристики
| Модель | Gigabyte Z370M D3H |
| Артикул | Z370M D3H |
| Форм-фактор | mATX |
| Производитель чипсета | Intel |
| Чипсет | Intel Z370 |
| Тип разъема процессора | Socket LGA1151-v2 |
| Поддерживаемые процессоры | Intel Core 8-го поколения (Coffee Lake) |
| Системная шина | DMI3 8.0 ГТ/с |
| BIOS | AMI UEFI BIOS, 2 x 128 Мбит, DualBIOS |
| Тип памяти | DDR4 DIMM |
| Макс. объем памяти | 64 ГБ |
| Макс. стандарт памяти | DDR4-2666 (разгон до 4000+) |
| Слоты расширения | 2 x PCI-E 3.0 x16, 2 x PCI-E 3.0 x1 |
| Видео | HDMI, DVI-D (интегрировано в CPU) |
| Аудио | Realtek ALC892, 8-канальный HD |
| Сеть | Intel GbE LAN (10/100/1000) |
| Разъемы M.2 | 2 (слот 3 — PCIe 3.0 x4/SATA, слот 1 — PCIe 3.0 x4) |
| SATA III | 6 портов (6 Гбит/с), RAID 0/1/5/10 |
| USB 3.1 | 6 на панели I/O + внутренние разъёмы |
| USB 2.0 | 2 на панели I/O + внутренние |
| COM-порт | 1 на задней панели |
| LPT | 1 (распаян на плате) |
| PS/2 | 1 (комбинированный) |
| RGB подсветка | RGB Fusion, разъем для LED-лент |
| Разъемы питания | 24-pin ATX + 8-pin CPU |
| Габариты | 244 x 244 мм |

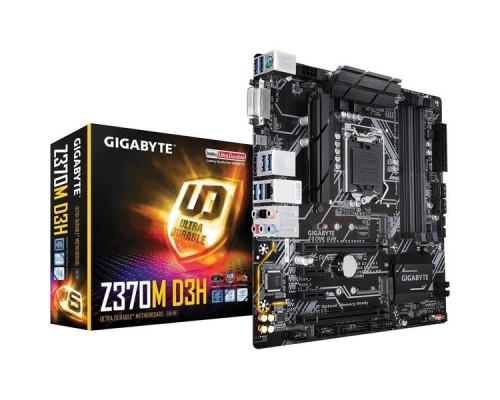

| Комплект | Плата, заглушка I/O, 2 кабеля SATA, диск с ПО, мостик CrossFire, инструкция |
| Тип упаковки | Retail |
| Игровая | Да |
| Назначение | Для домашнего компьютера / игровой |
Часто задаваемые вопросы
Какие процессоры поддерживает Gigabyte Z370M D3H?
Только процессоры Intel 8-го поколения Coffee Lake (LGA1151-v2): Core i7-8700K, i5-8600K, i5-8400, i3-8100 и другие. Процессоры 6-7-го поколения не поддерживаются.
Какой максимальный объем оперативной памяти?
До 64 ГБ в 4 слотах DDR4. В режиме разгона поддерживаются модули частотой до 4000+ МГц при активации XMP.
Сколько разъемов M.2 на плате?
Два разъема M.2. Один (слот 1) поддерживает PCIe 3.0 x4, второй (слот 3) — PCIe 3.0 x4 или SATA, но делит линии с портами SATA3_0 и SATA3_1.
Поддерживает ли плата SLI?
Нет, только AMD CrossFireX (2-way). Поддержка NVIDIA SLI отсутствует.
Есть ли на плате подсветка?
Да, подсветка зоны аудио с эффектом RGB Fusion. Также есть разъем для подключения светодиодных лент (12V RGB).
Какой аудиокодек установлен?
Realtek ALC892 с 8-канальным выводом, высококачественными конденсаторами и оптическим выходом S/PDIF.
Поддерживает ли плата RAID?
Да, RAID 0, 1, 5, 10 для SATA-дисков. Для M.2 RAID не поддерживается на данном чипсете.
Есть ли встроенный Wi-Fi или Bluetooth?
Нет, Wi-Fi и Bluetooth отсутствуют. При необходимости можно установить карту расширения в слот M.2 или PCI-E.
Какой тип BIOS используется?
AMI UEFI BIOS с поддержкой DualBIOS (две микросхемы для восстановления). Интерфейс графический, с поддержкой мыши.
Подойдет ли плата для игр?
Да, плата ориентирована на игровые системы среднего уровня: поддержка разгона, CrossFire, быстрая память и M.2 NVMe.
