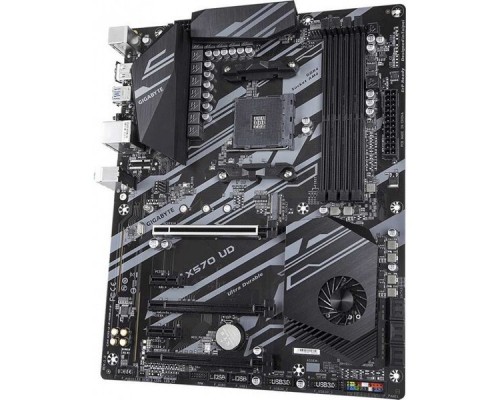

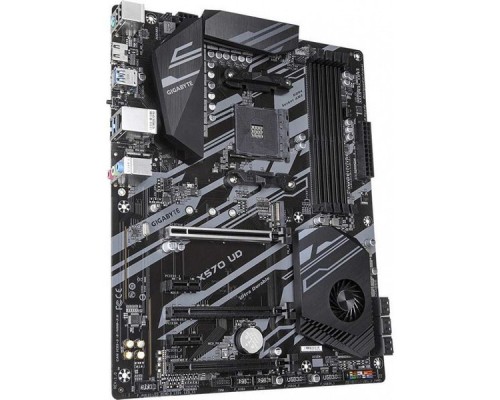

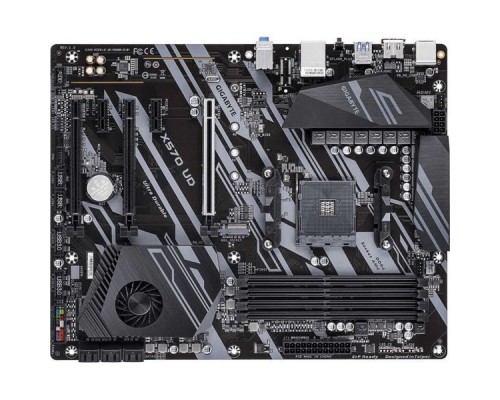

Gigabyte X570 UD (артикул X570 UD) — материнская плата на чипсете AMD X570 в форм-факторе ATX. Предназначена для процессоров AMD Ryzen 2-го, 3-го и 4-го поколений (Socket AM4). Оснащена 4 слотами DDR4 с поддержкой до 128 ГБ, двумя разъёмами M.2, шестью портами SATA3 и одним слотом PCI Express 3.0 x16. Поддерживает RAID 0/1/10, имеет встроенный аудиокодек Realtek ALC887 (7.1) и гигабитный сетевой контроллер Realtek. Отличный вариант для сборки производительного ПК среднего и верхнего сегмента.
Высокая производительность и гибкость памяти
Платформа на базе чипсета AMD X570 обеспечивает полную совместимость с процессорами Ryzen и поддержку памяти DDR4 с частотами до 4000 МГц в режиме разгона. Четыре слота позволяют установить до 128 ГБ ОЗУ, а двухканальный режим работы гарантирует высокую пропускную способность.
Слоты расширения и накопители
- 1 разъём PCI-E 3.0 x16 — для видеокарты или другой карты расширения. Работает в режиме x16 (одиночный) или x16 + x4 при установке второй карты.
- 2 разъёма M.2 — для скоростных NVMe SSD, поддержка PCIe 3.0 x4 и SATA.
- 6 портов SATA3 — для традиционных жёстких дисков и SSD.
- Поддержка RAID 0, 1, 10 — для повышения производительности или отказоустойчивости.
BIOS и настройка системы
Материнская плата оснащена продвинутой прошивкой UEFI BIOS с интуитивным интерфейсом. Доступны функции разгона процессора и памяти, мониторинг напряжений и температур, а также защита от сбоев.
Инструменты управления
- EasyTune — утилита для разгона и тонкой настройки из Windows.
- BIOS Flashback — обновление BIOS без установки процессора и памяти.
- Smart Fan 5 — гибкая настройка вентиляторов с помощью кривых скорости.
Дополнительные возможности и встроенные контроллеры
Встроенное аудио

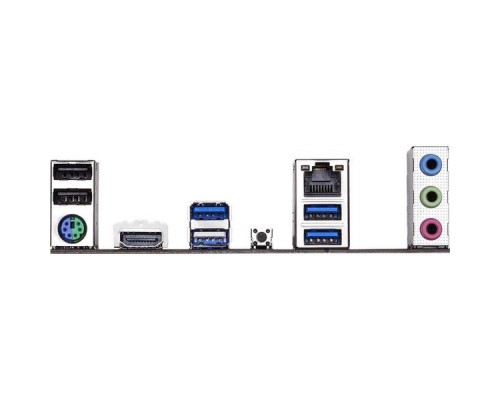

Аудиокодек Realtek ALC887 обеспечивает 8-канальный звук (7.1) с поддержкой High Definition Audio. Для вывода звука используются порты на задней панели.
Сетевой интерфейс
Гигабитный Ethernet на базе контроллера Realtek — надёжное проводное подключение к сети.
Поддержка нескольких мониторов
Порт HDMI 1.4 (до 4096x2160 @30 Гц) позволяет обойтись без дискретной видеокарты для офисных задач.
Совместимое оборудование и аксессуары
Для сборки системы на Gigabyte X570 UD рекомендуется использовать компоненты, перечисленные ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессор | AMD Ryzen 5 3600, Ryzen 7 3700X, Ryzen 9 3900X, Ryzen 5 5600X | Socket AM4, TDP до 140 Вт |
| Оперативная память | DDR4 3200–4000 МГц, 8–32 ГБ на модуль, до 128 ГБ | Двухканальный режим, XMP 2.0 |
| Накопители M.2 | PCIe 3.0 x4 NVMe 2280 (Samsung 970 EVO Plus, WD Black SN750) | Слоты M2A и M2B — до 22110 |
| Видеокарта | Любая с PCI-E x16 (например, RTX 3060/3070/3080) | Слот 1: x16 (одиночный режим) |
| Блок питания | 550–750 Вт, 24+8 pin, сертификация 80+ Bronze и выше | Рекомендуется с запасом для разгона |
Аналоги Gigabyte X570 UD
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Gigabyte | X570 AORUS ELITE | Тот же чипсет, улучшенный аудиокодек Realtek ALC1200, усиленная подсистема питания, больше USB |
| ASUS | PRIME X570-P | Аналогичное расположение разъёмов, поддержка памяти до 128 ГБ, M.2 с радиатором, цена близка |
| MSI | MPG X570 GAMING PLUS | Подсветка RGB, 2x M.2 с радиаторами, Realtek ALC1220P, поддержка PCIe 4.0 |
| ASRock | X570 Phantom Gaming 4 | 2x M.2, Intel LAN, поддержка AMD CrossFire, немного дешевле |
| Gigabyte | B550 AORUS ELITE | Чипсет B550, PCIe 4.0 только для видеокарты, меньше SATA, но бюджетнее |
Кому подойдёт Gigabyte X570 UD
Рекомендуется, если вам нужно:
- Собрать игровой или производительный ПК на процессоре Ryzen (2–4 поколения).
- Установить до 128 ГБ оперативной памяти для работы с тяжелыми приложениями.
- Использовать быстрые NVMe-накопители и RAID-массивы.
- Получить хороший набор портов (USB 3.0, HDMI) за разумную цену.
- Надёжная основа для ПК среднего ценового сегмента.
Вероятно, не подойдёт, если:
- Нужен чипсет с поддержкой PCIe 4.0 на всех слотах — рассмотрите X570 дороже.
- Планируется установка двух видеокарт — здесь только один слот x16 (второй x4).
- Требуется встроенный Wi-Fi/Bluetooth — этой модели нет.
- Вы собираете компактный ПК (Mini-ITX) — форм-фактор ATX.
Конструкция и условия эксплуатации
Форм-фактор ATX, 24+8 pin
Размеры 305×244 мм, стандартное расположение крепёжных отверстий. Питание процессора осуществляется через 8-контактный разъём, материнской платы — 24-контактный. Допустимая температура в корпусе: 0–40 °C, влажность 10–85% без конденсата.
Охлаждение
Чипсет X570 оснащён активным вентилятором (с возможностью регулировки в BIOS). На материнской плате установлены радиаторы для VRM и M.2. Рекомендуется обеспечить хорошую вентиляцию корпуса.
Технические характеристики
| Модель | Gigabyte X570 UD |
| Артикул | X570 UD |
| Производитель | GIGABYTE |
| Северный мост (Northbridge) | AMD X570 |
| Тип поддерживаемой памяти | DIMM DDR4 |
| Поддержка частот оперативной памяти | 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГц |
| Частотная спецификация памяти | 3200 МГц |
| Максимальный объем оперативной памяти | 128 ГБ |
| Режим работы оперативной памяти | двухканальный |
| Слотов памяти DDR4 | 4 |
| Поддержка RAID | ДА (0, 1, 10) |
| Поддержка RAID 0 | ДА |
| Поддержка RAID 1 | ДА |
| Поддержка RAID 10 | ДА |
| Слотов PCI-E 3.0 x16 | 1 |
| Скорость работы слотов PCI-E x16 в многоканальном режиме | x16 в одноканальном, x16 + x4 в двухканальном |
| Разъемов SATA3 | 6 |
| Разъемов M.2 | 2 |
| Разъем PS/2 | 1 шт. (клавиатура или мышь) |
| Количество внешних USB 2.0 | 2 |
| Количество внешних USB 3.0 | 4 |
| Разъемов HDMI | 1 |
| Звук | 8 каналов (7.1) |
| Аудиоконтроллер | Realtek ALC887 |
| Сетевой интерфейс | Gigabit Ethernet |
| Сетевой контроллер | Realtek |
| Форм-фактор | ATX |

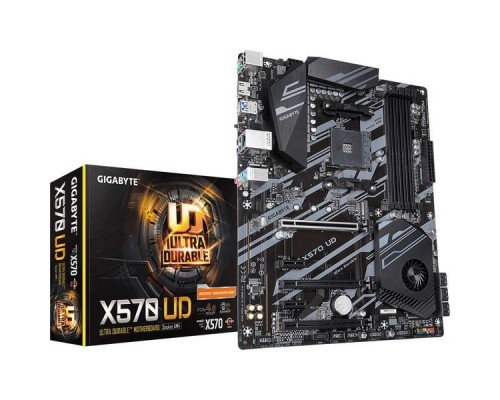

| Тип поставки | Ret (розничная упаковка) |
| Размер (материнские платы) | AMD X570 |
| Питание материнской платы и процессора | 24+8 pin |
| Срок гарантии | 36 мес. |
Часто задаваемые вопросы
Какие процессоры совместимы с X570 UD?
Все процессоры AMD Ryzen для Socket AM4 (серии 2xxx, 3xxx, 4xxx, 5xxx) при условии обновления BIOS. Для Ryzen 5000 требуется BIOS версии F30 и выше.
Сколько слотов M.2 и какие скорости?
Два слота M.2: оба поддерживают PCIe 3.0 x4 и SATA. Первый слот (M2A) работает только с NVMe, второй (M2B) — NVMe/SATA.
Поддерживается ли разгон процессора и памяти?
Да, через BIOS или утилиту EasyTune. Для разгона памяти доступны профили XMP и ручные настройки напряжений.
Есть ли встроенный Wi-Fi?
Нет, Wi-Fi и Bluetooth отсутствуют. При необходимости можно установить PCIe-карту или USB-адаптер.
Какой максимальный объём памяти?
128 ГБ (4×32 ГБ) при использовании модулей DDR4 с частотой до 3200 МГц. При разгоне объём может быть ограничен.
Поддерживает ли плата ECC-память?
Только небуферизованную (non-ECC). Для работы с ECC необходимы процессоры серии PRO и соответствующая прошивка.
Можно ли использовать две видеокарты?
Формально второй слот x16 работает в режиме x4, что неэффективно для игр. Для CrossFire/SLI плата не сертифицирована.
Какие порты для подключения корпуса есть на плате?
Разъёмы: SPDIF-аудио, USB 2.0 (2 колодки), USB 3.0 (1 колодка), передние аудиовыходы, кнопки и индикаторы.
Сколько лет гарантии предоставляется?
Официальная гарантия производителя — 36 месяцев (3 года) с даты продажи.
Есть ли у платы активное охлаждение чипсета?
Да, чипсет AMD X570 оснащён небольшим вентилятором, который автоматически регулирует обороты в зависимости от нагрузки.
