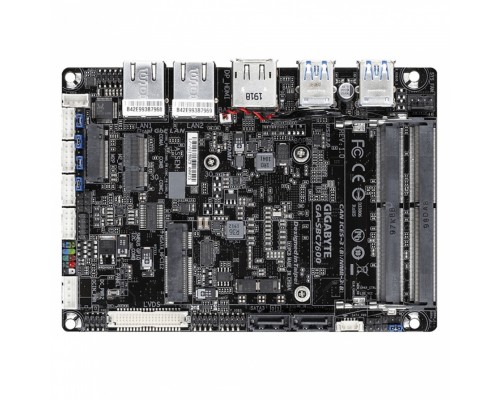

Gigabyte GA-SBC7600 — одноплатная система (SBC) на базе процессора Intel Core i7-7600U (2.8–3.9 ГГц) с распаянным CPU и низким TDP 15 Вт. Оснащена двумя слотами DDR4 SO-DIMM, выходами HDMI, DP, LVDS, набором накопителей (2x SATA3, mSATA, M.2) и двумя гигабитными сетевыми контроллерами Intel. Компактная плата 146×102 мм предназначена для встраиваемых решений, тонких клиентов, информационных киосков, промышленной автоматизации и цифровых вывесок.
Производительность и энергоэффективность
Intel Core i7-7600U (Kaby Lake) с двумя ядрами и четырьмя потоками обеспечивает достаточную вычислительную мощность для офисных задач, управления терминалами и легких серверных нагрузок. TDP всего 15 Вт позволяет использовать пассивное или малошумное активное охлаждение.
Встроенный процессор (распаян на плате)
- Intel Dual-Core Core i7-7600U — тактовая частота 2.8 ГГц, в турбо-режиме до 3.9 ГГц.
- Кэш 4 МБ SmartCache и поддержка Hyper-Threading.
- Встроенное графическое ядро Intel HD Graphics 620 — декодирование 4K, поддержка DirectX 12 и OpenGL 4.5.
Оперативная память
- 2 слота DDR4 SO-DIMM с поддержкой двухканального режима.
- Максимальный объем до 16 ГБ при частоте 2133 МГц.
- ECC не поддерживается, что типично для данной платформы.
Интерфейсы и возможности расширения
Плата предлагает широкий набор портов для подключения периферии, накопителей и дисплеев, что делает её универсальным решением для встраиваемых систем.
Видеовыходы
- HDMI — стандартный разъем для мониторов и телевизоров.
- DisplayPort — цифровой выход для современных дисплеев с высоким разрешением.
- LVDS — для подключения встроенных панелей (22-контактный разъем).
Подсистема хранения данных
- 2 порта SATA 6 Гбит/с — для SSD/HDD.
- 1 порт mSATA (mini-SATA 6 Гбит/с) — для компактных накопителей.
- 1 слот M.2 (M key, 2280) с интерфейсом PCIe x1 — для SSD или других модулей.
- Отдельный слот M.2 E-Key 2230 (опция) для беспроводного модуля Wi-Fi/BT.
Сетевые возможности
Два гигабитных сетевых контроллера: Intel i219V и Intel i211AT. Поддерживают агрегацию каналов (при настройке ОС) и обеспечивают надежное подключение для корпоративных и промышленных сценариев.
COM-порты и USB
- 4 внутренних COM-порта (RS232) для подключения промышленного оборудования (принтеры, сканеры, сенсоры).

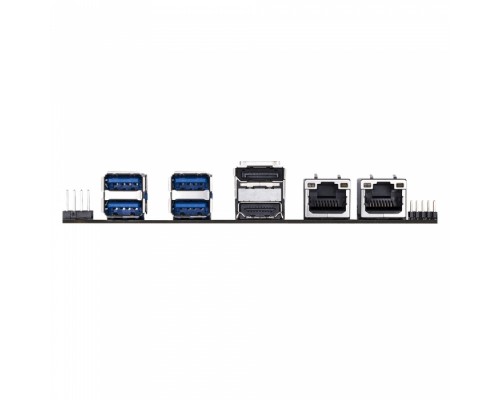

- 4 порта USB 3.1 Gen1 (USB-A) на задней панели.
- 4 внутренних USB 2.0 для подключения периферии.
Управление и безопасность
BIOS — 128 Мб AMI UEFI с графическим интерфейсом и поддержкой Secure Boot. Предусмотрены базовые механизмы защиты: пароль на BIOS, контроль загрузки, аппаратный мониторинг (температура, напряжения). Инструменты управления: через COM-порт (Serial Console) или удаленно по сети (при наличии ОС).
Аудио
Аудиочип Realtek ALC255 обеспечивает двухканальный звук (2.0) через разъем Combo (наушники/микрофон).
Совместимое оборудование и аксессуары
Рекомендуемые компоненты для сборки на базе GA-SBC7600.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оперативная память | DDR4 SO-DIMM 2133 МГц, 4 ГБ / 8 ГБ / 16 ГБ (например, Samsung, Kingston, Hynix) | Двухканальный режим |
| Накопители SATA | 2.5" SSD/HDD (SATA III), mSATA SSD, M.2 2280 SATA/PCIe | M.2 только с ключом M, интерфейс PCIe x1 |
| Беспроводной модуль | M.2 2230 Wi-Fi/BT (Intel AX200, Realtek RTL8822CE) | Опционально, слот E-Key |
| Блок питания | 12 В / 4 А (разъем 4-pin) — желательно стабилизированный источник питания | Рекомендуется БП с защитой от перенапряжения |
| Дисплей (LVDS) | LVDS-панели 5V/12V, разрешение до 1920×1080 | Проверяйте совместимость по документации Gigabyte |
| Дополнительное охлаждение | 4-pin вентилятор с ШИМ-управлением (макс. 1А) | При активном охлаждении |
Аналоги Gigabyte GA-SBC7600
Альтернативные модели с близкими характеристиками (встраиваемые системы с процессором Intel Kaby Lake-U).
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ASUS | PE1000N | Intel Celeron/Pentium, меньше портов ввода-вывода, более низкая цена, пассивное охлаждение. |
| MSI | IMB-1232 | Intel 7th Gen, 2x LAN, 2x COM, Mini-ITX (170×170 мм), больше слотов расширения PCIe. |
| Axiomtek | PICO842 | Intel Core i7-7600U, DDR4 SO-DIMM, 4x USB 3.0, 2x LAN, SBC 146×102 мм — прямой аналог. |
| Advantech | MIO-5373U | Intel Core i7-7600U, MIO-Compact (146×102 мм), 2x LAN, 3x COM, LVDS, HDMI, DP. |
| Gigabyte | GA-SBC7600W1 | Версия с Wi-Fi модулем в комплекте (Wireless Kit). |
Рекомендация: При выборе аналога обращайте внимание на количество COM-портов, поддержку LVDS и напряжение питания. Для промышленных систем подойдут Axiomtek PICO842 или Advantech MIO-5373U.
Кому подойдёт Gigabyte GA-SBC7600
Рекомендуется, если:
- Требуется компактная одноплатная система для киосков, банкоматов, цифровых вывесок.
- Необходимо подключение промышленного оборудования через COM-порты (RS232).
- Нужна поддержка нескольких дисплеев (HDMI + DP + LVDS) для рабочих станций или информационных панелей.
- Важна низкая TDP (15 Вт) для бесшумной работы или работы в закрытом корпусе.
- Требуется два гигабитных сетевых порта для маршрутизации или агрегации.
Вероятно, не подойдёт, если:
- Вы ищете полноценную материнскую плату для настольного ПК (нет слота PCIe x16, только M.2 и mini-PCIe).
- Необходимо больше 16 ГБ ОЗУ или поддержка ECC.
- Требуются порты USB 3.1 Gen2 (10 Гбит/с) или Thunderbolt.
- Планируется использовать внешнюю дискретную графику — слот расширения не подходит.
- Нужен процессор с высокой производительностью для рендеринга или игр.
Конструкция и условия эксплуатации
Форм-фактор SBC (146×102 мм)
Компактная плата размером 146×102 мм (5.7×4 дюйма) с крепежными отверстиями для установки в специализированные корпуса или на DIN-рейку (через монтажный кронштейн).
Питание и охлаждение
- Основной разъем питания — 4-pin (12 В).
- Разъем для вентилятора: 1 шт. 4-pin с ШИМ для активного охлаждения.
- При пассивном охлаждении требуется радиатор на чипсет (входит в комплект).
Температурный режим
- Рабочая температура: от 0°C до 60°C (зависит от нагрузки и охлаждения).
- Влажность при работе: 10–90% без конденсата.
Технические характеристики
| Модель | Gigabyte GA-SBC7600 |
| Артикул | GA-SBC7600 |
| Тип установки процессора | Распаян на плате |
| Модель процессора | Intel Dual-Core Core i7-7600U 2.8~3.9 ГГц |
| Чипсет | Нет (SOC) |
| Макс. TDP, Вт | 15 |
| Тип оперативной памяти | DDR4 |
| Форм-фактор модуля памяти | SODIMM |
| Количество слотов памяти, шт | 2 |
| Режим работы памяти | 2-канальный |
| Макс. частота памяти, МГц | 2133 |
| Макс. объем памяти, ГБ | 16 |
| Поддержка ECC | Нет |
| Версия PCI Express | 2.0 |
| miniPCI-E 1x полной длины | 1 |
| Графический чипсет | Intel HD Graphics 620 |
| Аудиочипсет | Realtek ALC255 |
| Количество каналов аудио | 2.0 |
| Количество M.2 | 1 (M key, 2280, PCIe x1) + 1 E-Key 2230 (опция) |
| SATA 6 Гб/с | 2 |
| mini-SATA 6 Гб/с | 1 |
| USB 2.0 внутр. | 4 |
| Com порт (RS232, Serial) внутр. | 4 |
| LVDS | 1 |
| USB 3.1 Gen1 | 4 (разъемы USB A на задней панели) |
| RJ45 | 2 |
| Тип сетевой карты, Мб/с | 1000 |
| Сетевой контроллер | 1 — Intel i219V, 1 — Intel i211AT |
| Combo (аудио) | 1 |
| HDMI | 1 |
| DisplayPort | 1 |
| Основной разъем питания | 4 pin (12 В) |
| Разъемов для вентиляторов 4 pin | 1 |
| BIOS | 128 Мб AMI UEFI |
| Форм-фактор | SBC |
| Ширина, мм | 146 |
| Глубина, мм | 102 |
| Вид поставки | RTL (Retail) |
Часто задаваемые вопросы
Какой процессор установлен на плате?
Intel Dual-Core Core i7-7600U с тактовой частотой 2.8 ГГц (в турбо-режиме до 3.9 ГГц). Процессор распаян на плате, замена невозможна. TDP 15 Вт.
Сколько слотов памяти и какой максимум?
2 слота DDR4 SO-DIMM до 16 ГБ суммарно в двухканальном режиме. Максимальная частота 2133 МГц. Поддержки ECC нет.
Какие видеовыходы есть на плате?
HDMI, DisplayPort и LVDS для встроенной панели. Можно одновременно подключать до трех дисплеев (при условии совместимости).
Можно ли установить Wi-Fi модуль?
Да, для этого предусмотрен слот M.2 E-Key 2230. Модуль приобретается отдельно (например, Intel AX200). Антенны не входят в комплект.
Какие накопители поддерживаются?
2 порта SATA 6 Гбит/с, 1 порт mSATA и 1 слот M.2 2280 (M key, интерфейс PCIe x1). Обратите внимание: M.2 работает только с SSD, поддерживающими PCIe x1.
Сколько COM-портов и какое напряжение?
4 внутренних COM-порта (RS232) с уровнем сигнала 0–3.3 В. Для работы с устройствами на 5/12 В может потребоваться переходник.
Поддерживает ли плата удалённое управление?
BIOS поддерживает конфигурацию через COM-порт (Serial Console). Для удаленного управления ОС можно настроить SSH или RDP по сети.
Какой блок питания рекомендуется?
Стабилизированный источник питания 12 В (4-pin разъем) с током не менее 4 А. Желательно с защитой от перенапряжения и импульсных помех.
В каких условиях можно эксплуатировать плату?
Температура окружающей среды: 0…+60 °C (при активном охлаждении). Влажность 10–90% без конденсата. Не рекомендуется использовать в запыленных помещениях без защиты.
Подойдёт ли плата для игр или домашнего ПК?
Нет, это узкоспециализированное SBC-решение для встраиваемых систем. Оно не имеет слота PCIe x16 для дискретной видеокарты и ограничено по расширению.
