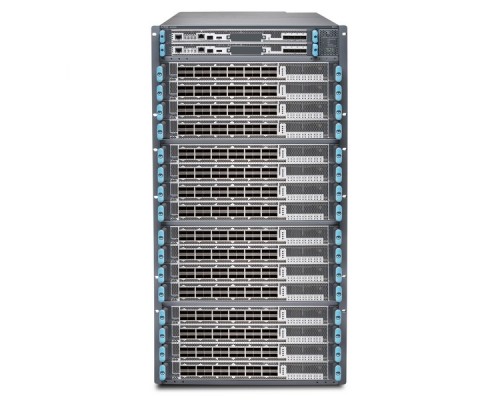

Маршрутизатор Juniper MX10016 шасси 16-слотовое (MX10016-PREMIUM) — это флагманское решение для крупных сетей операторского класса и дата-центров. Шасси JNP10016 включает 16 слотов для линейных карт, 2 маршрутизирующих процессора (RE), 10 блоков питания, 2 вентиляторных модуля, 2 контроллера вентиляторов и 6 коммутационных плат (Switch Fabric). Обеспечивает высочайшую производительность, полное резервирование и масштабируемость для агрегации трафика, ядра сети и периферийных вычислений.
Выдающаяся производительность и отказоустойчивость
Система построена на проверенной архитектуре Juniper MX: общая производительность до 4.8 Тбит/с на слот, поддержка MPLS, Segment Routing, EVPN и VXLAN. 6 коммутационных плат (Fabric) обеспечивают бесшовное подключение всех линейных карт и полную избыточность.
16 слотов для линейных карт
- Поддержка широкого спектра интерфейсов — от 10/25/40/50/100/200/400 Гбит/с.
- Горячая замена карт, блоков питания, вентиляторов и контроллеров.
- Full duplex на всех портах без блокировок.
2 резервированных процессора маршрутизации (RE)
Активный и резервный RE обеспечивают бесперебойную работу при сбоях. Поддерживают протоколы OSPF, ISIS, BGP, Multicast, MPLS L3VPN/6PE.
10 блоков питания с N+1/N+N избыточностью
- Мощность до 10 кВт (AC, DC, HVDC).
- Автоматическое переключение при пропадании питания.
- Энергоэффективность до 95%.
2 вентиляторных модуля + 2 контроллера
Съёмные блоки с обратным потоком воздуха (F2B/B2F). Интеллектуальное управление оборотами для минимального шума. При отказе одного модуля система продолжает работать.
Управление и безопасность сети
Полнофункциональная ОС Junos OS предоставляет администратору все необходимые инструменты для конфигурации, мониторинга и защиты.
Инструменты управления
- CLI Junos — мощный командный язык для автоматизации.
- Web-интерфейс (J-Web) — удобная графическая утилита.
- Аутентификация RADIUS/TACACS+ — централизованное управление доступом.
- NETCONF/YANG — программное управление для DevOps.
Политики безопасности
- ACL (фильтры) — на основе IP, портов, протоколов.
- uRPF — защита от подделки адресов.
- IPsec / MACsec — шифрование трафика на уровне портов.
Гибкая сегментация: VLAN, VRF, EVPN
До 4094 VLAN на бридж-домен, тысячи VRF для изоляции сервисов и клиентов. Поддержка EVPN/VXLAN для Fabric.
Дополнительные возможности и протоколы
MPLS / Segment Routing / TE
Полный набор MPLS: L3VPN, L2VPN, 6PE, 6VPE, Traffic Engineering. Segment Routing убирает необходимость в LDP/RSVP-TE.
Multicast (PIM, IGMP, MSDP)
Эффективная доставка группового трафика: видеоконференции, IPTV, распределённые вычисления.
QoS (HQoS, Shaping, Policing)
Приоритизация трафика, карандашные политики, гарантированная пропускная способность.
Синхронизация времени (PTP, SyncE, NTP)
Для сетей мобильных операторов и финансовых транзакций.
Совместимое оборудование и аксессуары
Для работы MX10016 необходимы совместимые линейные карты, оптические модули и компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные карты | JNP10016-MPC (MPC7E, MPC8E, MPC9E, MPC10E, MPC11E), а также устаревшие MPC3E/5E | Горячая замена, вставляются в любой слот |
| Оптические модули (QSFP28/56) | 100GE LR4, CWDM4, PSM4; 400GE FR4, LR8 (JNP400G-FR, JNP400G-DR) | Зависит от карты |
| Оптические модули (SFP28) | 25GE SR/LR, 10GE SR/LR (JNP25G-SR, JNP25G-LR) | Для карт с портами 25GE |
| Патч-корды и шнуры | LC-LC duplex, MPO (12/24 волокна) | Стандартные для оптики |
| Кабели для консоли | USB-C to DB9, RJ45 to DB9 | Для подключения к CLI |
| Система охлаждения (запасной модуль) | JNP10016-FAN (F2B или B2F), контроллер JNP10016-FC | Дополнительная замена, поставляется отдельно |
| Блоки питания (запасные) | JNP10016-PWR-AC, JNP10016-PWR-DC, JNP10016-PWR-HVDC | Мощность 1.2–2.5 кВт на блок |
Аналоги Juniper MX10016-PREMIUM
Если модель недоступна или требуется сравнение, рассмотрите альтернативы от Cisco, Nokia, Huawei.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | MX2008 (JNP2008) | Меньшее шасси (8 слотов), до 2.4 Тбит/с на слот, аналогичная архитектура, ниже порог входа. |
| Juniper | MX960 | Устаревшая платформа, 8 слотов, меньшая плотность 100GE, нет поддержки 400GE. |
| Cisco | ASR 9912 | 12 слотов, до 2.4 Тбит/с, аналогичный уровень MPLS, но другой CLI (IOS-XR). |
| Nokia | 7750 SR-12 (FP5) | 12 слотов, до 2 Тбит/с, поддержка 400GE, собственные протоколы (TI-LFA). |
| Huawei | NE5000E (WDM/MPLS) | Масштабируемое шасси, до 10 слотов, поддержка 400GE, но меньше PoE опций. |
| Juniper | MX304 (JNP304) | Компактный вариант 4U, до 3.2 Тбит/с, фиксированные порты, не шасси. |
Рекомендация: Для операторов и крупных предприятий MX10016 оптимален по плотности портов и резервированию. Если нужно меньше слотов — смотрите MX2008. Для средних сетей — Cisco ASR 9000 series.
Кому подойдёт Juniper MX10016-PREMIUM
Рекомендуется, если вам нужно:
- Построить ядро или агрегацию для крупного оператора связи.
- Обслуживать трафик от 10 Гбит/с до 400 Гбит/с на порт.
- Получить полное резервирование (RE, питание, охлаждение, Fabric).
- Использовать MPLS L3VPN/L2VPN, Segment Routing, EVPN.
- Интегрировать сеть в SDN/автоматизацию (NETCONF, Junos Automation).
Вероятно, не подойдёт, если:
- Требуется всего 1-2 порта 10GE для малого офиса — избыточно.
- Бюджет ограничен — рассмотрите MX240 или MX480.
- Нет потребности в MPLS/VPN — хватит обычного L3 свитча.
- Необходимы порты PoE+ для камер, телефонов — не поддерживается.
- Ограничение по месту в стойке — шасси глубиной 800 мм.
Конструкция и условия эксплуатации
Металлический корпус, 19" (21U)
Высота 21U (890 мм), глубина 800 мм, вес с компонентами до 150 кг. Монтируется в стандартную стойку, требуется шасси с направляющими.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (до +55°C с понижением мощности).
- Хранение: от -20°C до +70°C.
- Влажность: 5–90% без конденсата.
Устанавливается в серверных, ЦОД, центральных офисах.
Технические характеристики
| Модель / Артикул | MX10016-PREMIUM |
| Краткое описание | MX10016 redundant 16-slot chassis [JNP10016]. Includes 2 REs, 10 power supplies, 2 fan trays, 2 fan tray controllers, and 6 Switch Fabric cards. |
| Производитель | Juniper Networks |
| Тип шасси | 21U, 19-дюймовое |
| Количество слотов для линейных карт | 16 |
| Поддерживаемые линейные карты | MPC7E – MPC11E, а также более старые (поколение 2/3) |
| Макс. скорость на слот | 4.8 Тбит/с (полнодуплексная) |
| Коммутационная фабрика (Fabric) | 6 плат Switch Fabric (JNP10016-SF) |
| Маршрутизирующие процессоры (RE) | 2 x RE (активный + резервный) |
| Блоки питания | 10 (AC, DC или HVDC) — N+1/N+N |
| Вентиляторные модули | 2 (съёмные) + 2 контроллера |
| Направление воздуха | Front-to-Back (F2B) или Back-to-Front (B2F) |
| Поддержка интерфейсов | 10/25/40/50/100/200/400GE |
| Протоколы маршрутизации | OSPF, IS-IS, BGP, Static, RIPv2 |
| MPLS | L3VPN, L2VPN, 6PE, 6VPE, TE, Segment Routing |
| Multicast | PIM-SM/SSM, IGMP v2/v3, MSDP |
| Управление | CLI (Junos), J-Web, NETCONF, SNMP, SSH, TACACS+/RADIUS |
| Программное обеспечение | Junos OS (версия 18.4R1 или новее) |
| Память (на RE) | 32 ГБ DRAM, 64 ГБ Flash |
| Электропитание | AC: 200–240 В (однофазн./трехфазн.), DC: -48 В, HVDC: 380 В |
| Потребляемая мощность (макс.) | 12000 Вт (с полной загрузкой) |
| Размеры (Ш x Г x В) | 445 x 800 x 890 мм (21U) |
| Вес (с компонентами) | до 150 кг |
| Рабочая температура | 0°C ... +40°C (+55°C дерэйтинг) |
| Температура хранения | -20°C ... +70°C |
| Влажность (эксплуатация) | 5% – 90% без конденсата |
| Гарантия | Juniper Limited Warranty (стандарт для MX-series) |
Часто задаваемые вопросы
Какие линейные карты совместимы с MX10016?
Любые MPC поколения 3/5/7/8/9/10/11 (MPC7E-3D, MPC8E, MPC9E, MPC10E, MPC11E). Также поддерживаются более старые MPC2E/3E. Все карты поддерживают горячую замену.
Сколько блоков питания обязательно установить?
Минимум 5 (при N+1). Рекомендуется 10 для полного резервирования N+N. Система будет работать и с 4, но с ограничением по мощности.
Поддерживает ли шасси PoE?
Нет, MX10016 не предназначен для питания оконечных устройств по Ethernet (PoE). Это платформа для ядра сети и агрегации.
Какую версию Junos рекомендуется использовать?
Минимум 18.4R1. Актуальная стабильная версия — 20.2R3 или 21.2R2 (на момент 2025 года).
Можно ли заменить вентилятор без выключения?
Да, вентиляторные модули (Fan Tray) и контроллеры (Fan Controller) поддерживают горячую замену.
Какой тип оптики используется для портов 100GE?
QSFP28: 100GE LR4 (10 км), CWDM4 (2 км), PSM4 (500 м). Для 400GE — QSFP56: 400GE FR4/DR4.
Есть ли поддержка Segment Routing?
Да, начиная с Junos 18.4. Поддерживается SR-MPLS (IS-IS/OSPF) и SR-TE (PCE).
Какие существуют варианты охлаждения?
F2B (Front-to-Back) — холодный воздух поступает спереди, выходит назад. B2F (Back-to-Front) — наоборот. Зависит от расположения стойки.
Как подключиться к CLI для первоначальной настройки?
Через консольный порт RJ45 (параметры: 9600 8N1). Или через SSH после настройки IP на интерфейсе управления.
Какие размеры упаковки и вес?
Шасси в упаковке: 1000 x 950 x 500 мм, вес брутто около 180 кг. Транспортируется на паллете.
Основные характеристики
MX10016 redundant 16-slot chassis [JNP10016]. Includes 2 REs, 10 power supplies, 2 fan trays, 2 fan tray controllers, and 6 Switch Fabric cards.
