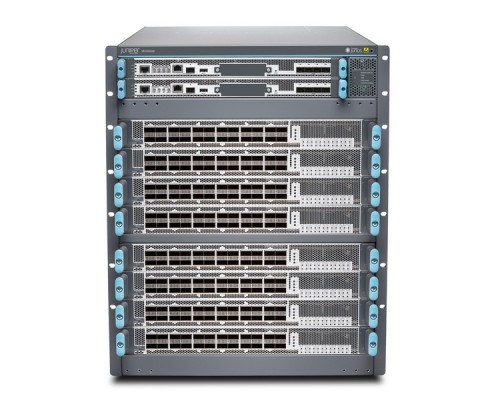

Juniper MX10008 (арт. MX10008-BASE) — 8-слотовый шасси для маршрутизаторов серии MX. В базовой комплектации поставляется с одним процессором маршрутизации (RE), тремя блоками питания, двумя вентиляторными модулями, двумя контроллерами вентиляторов и пятью коммутационными платами (Switch Fabric). Предназначен для построения высокопроизводительных ядер сети операторов связи и крупных предприятий. Обеспечивает плотность портов до 400 Гбит/с на слот и суммарную пропускную способность более 10 Тбит/с.
Исключительная производительность и масштабирование
Шасси MX10008 поддерживает установку линейных карт Juniper MX (MPC, MIC) с интерфейсами 10GbE, 40GbE, 100GbE и 400GbE. Коммутационная матрица (8 Fabric-карт в полной конфигурации, в базе — 5) обеспечивает неблокирующую коммутацию трафика.
8 слотов для линейных карт
- Гибкая конфигурация — комбинируйте карты разных типов и скоростей.
- Поддержка до 48 портов 400GbE на шасси (с соответствующими картами).
- Высокая плотность — идеально для агрегации трафика и пиринга.
Процессор маршрутизации (RE)
В базовую комплектацию входит одна плата маршрутизации (Routing Engine). Обеспечивает обработку управляющего трафика, поддержку протоколов маршрутизации (BGP, OSPF, IS-IS, MPLS) и управление Junos OS.
Система питания и охлаждения
- 3 блока питания (возможна установка до 6 для резервирования N+1 или N+N).
- 2 вентиляторных модуля с горячей заменой и контроллерами.
- Энергоэффективность — до 80+ Platinum.
Управление и безопасность сети
Маршрутизатор работает под управлением Junos OS, единой операционной системы Juniper, обеспечивающей единый подход к конфигурации, мониторингу и автоматизации.
Инструменты управления
- CLI (Junos CLI) — мощная командная строка с поддержкой скриптов (commit, rollback).
- Junos Space — централизованное управление сетью.
- NETCONF/YANG — программный доступ через API.
- J-Web — веб-интерфейс для базовой настройки.
- Автоматизация — SLAX, Python, Ansible.
Безопасность
- Защита управляющего трафика — SSH, SNMPv3, TACACS+, RADIUS.
- ACL и firewall filters — на уровне L2–L4.
- MPLS VPN, VPLS, EVPN — изоляция клиентов и сервисов.
- MACsec — шифрование на канальном уровне (с опциональными картами).
Поддержка MPLS и сегментной маршрутизации
Полный набор MPLS (LDP, RSVP-TE, L3VPN, 6PE/6VPE) и Segment Routing (SR-MPLS, SRv6) для построения современных транспортных сетей.
Дополнительные возможности и протоколы
Высокая доступность
Горячая замена линейных карт, блоков питания, вентиляторов и коммутационных плат. Поддержка Graceful Restart, NSR, ISSU.
Качество обслуживания (QoS)
Гранулярная классификация, маркировка, очереди (до 8 уровней) и полирование трафика.
Синхронизация времени
PTP (IEEE 1588v2), SyncE — для сетей 5G и мобильных backhaul.
Сетевая виртуализация
Поддержка VRF, VXLAN, EVPN, что позволяет строить мультиарендные сети.
Совместимое оборудование и аксессуары
Для полноценной работы MX10008 рекомендуется использовать сертифицированные компоненты и оптические модули Juniper.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные карты (MPC/MIC) | MPC7E-3D, MPC9E-3D, MPC10E-3D, MPC11E-3D, MIC6-10G, MIC7-40G, MIC8-100G и др. | Выбор зависит от требуемых портов и скорости |
| Оптические модули QSFP28/400G | Juniper QFX-QSFP-40G-SR4, JNP-QSFP100G-SR4, JNP-QSFP400G-LR8 | Для 40GbE, 100GbE, 400GbE |
| Трансиверы 10GbE SFP+ | Juniper JNP-SFP-10G-SR, JNP-SFP-10G-LR, совместимые сторонние (FS.com) | Для 10GbE портов на картах MIC |
| Кабели и патч-корды | SMF OS2, MMF OM4 для QSFP; Cat6A/Cat7 для медных портов (если есть) | Длина подбирается под топологию |
| Блоки питания | JNP10008-PWR-AC (или DC), до 6 шт. | Для резервирования N+N |
| Коммутационные платы (Fabric) | JNP10008-SF (8 слотов, в базе — 5 шт.) | Дополнительные для расширения производительности |
Аналоги Juniper MX10008
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | NCS-5508 (NCS-5508-SYS) | 8 слотов, поддержка 100GbE/400GbE, IOS XR, схожая производительность, широкая распространённость. |
| Huawei | NetEngine 8000 M8 (CR2M8) | 8 слотов, 400GbE, поддержка MPLS/SRv6, более бюджетный в некоторых регионах. |
| Nokia | 7750 SR-7 | 7 слотов, 400GbE, FP5, типичный конкурент для операторов связи. |
| Juniper | MX2020 | 20 слотов, большая плотность, для самых крупных узлов. |
| Juniper | MX480 | 6 слотов, менее мощный, но более компактный, подходит для региональных узлов. |
Рекомендация: MX10008 оптимален для построения ядра сети оператора, агрегации услуг и пиринга. Если требуется ещё большая плотность — обратите внимание на MX2020.
Кому подойдёт Juniper MX10008
Рекомендуется, если вам нужно:
- Построить масштабируемое ядро сети с пропускной способностью от 5 Тбит/с.
- Поддерживать множество клиентов (L3VPN, VPLS, EVPN).
- Использовать MPLS, Segment Routing, 400GbE.
- Обеспечить высокую доступность (резервирование, ISSU).
- Централизованное управление через Junos Space или Ansible.
Вероятно, не подойдёт, если:
- Требуется компактное решение на 1-2 слота (офис/филиал).
- Нужны только порты 1GbE/10GbE — избыточно и дорого.
- Бюджет ограничен — лучше рассмотреть MX240/480.
- Нет потребности в MPLS/EVPN — можно использовать маршрутизаторы среднего уровня.
Конструкция и условия эксплуатации
Металлический корпус, 8U
Размеры (В?Ш?Г): 35.6 x 44.4 x 78.2 см (14?22?30.8 дюймов). Вес около 56 кг без карт. Устанавливается в 19-дюймовую стойку, требуется специальные монтажные комплекты (входят в поставку).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Кратковременное повышение (до 4 часов): до +55°C
- Влажность: 5–90% (без конденсата)
Требует установки в помещениях с кондиционированием (серверные, ЦОД).
Технические характеристики
| Модель | Juniper MX10008 |
| Артикул | MX10008-BASE |
| Тип устройства | Шасси маршрутизатора (core/aggregation) |
| Количество слотов для линейных карт | 8 |
| Процессор маршрутизации | 1 x RE (в базе), поддержка до 2 (резервирование) |
| Коммутационные платы (Fabric) | 5 шт. в базе, максимум 8 |
| Блоки питания | 3 шт. AC или DC, макс. 6 |
| Вентиляторные модули | 2 шт. + 2 контроллера |
| Пропускная способность (общая) | до 14.4 Тбит/с (зависит от конфигурации) |
| Поддерживаемые типы интерфейсов | 10GbE, 40GbE, 100GbE, 400GbE (в зависимости от карт) |
| Операционная система | Junos OS (основная версия 21+ поддерживает EVPN-VXLAN) |
| Управление и автоматизация | CLI, J-Web, NETCONF/YANG, Junos Space, Ansible |
| Поддержка MPLS | Да (LDP, RSVP-TE, L3VPN, VPLS, EVPN) |
| Segment Routing | Да (SR-MPLS, SRv6) |
| QoS | 8 очередей, HQoS, MPLS EXP/DSCP перемаркировка |
| Высокая доступность | GR, NSR, ISSU, резервирование питания и охлаждения, FRR |
| Синхронизация | PTP (IEEE 1588v2), SyncE |
| Гарантия | Стандартная 1 год, расширенная опционально |
| Размеры (В?Ш?Г) | 356 x 444 x 782 мм (8U) |
| Вес | ~56 кг (без карт) |
| Диапазон температур | 0°C … +40°C (до +55°C кратковременно) |
| Влажность | 5–90% без конденсата |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Какие линейные карты совместимы с MX10008?
Все карты серий MPC3E, MPC4E, MPC5E, MPC6E, MPC7E, MPC8E, MPC9E, MPC10E, MPC11E, а также MIC для 10/40/100GbE. Полный список совместимости уточняйте в документации Juniper.
Какой максимальный бюджет по питанию?
Один блок питания JNP10008-PWR-AC мощностью 3000 Вт (240 В) или 2500 Вт (110 В). До 6 блоков питания обеспечивают до 18 кВт. Точный бюджет зависит от установленных карт.
Можно ли установить второй процессор маршрутизации?
Да, шасси поддерживает два RE для резервирования (GRES/NSR). В базовой комплектации MX10008-BASE поставляется один RE. Второй заказывается опционально.
Поддерживает ли MX10008 бронирование ширины канала (HQoS)?
Да, с линейными картами MPC7E и выше доступна иерархическая очередь (Hierarchical QoS) для агрегации услуг.
Как обновлять Junos без прерывания сервиса?
Поддерживается ISSU (In-Service Software Upgrade) при наличии двух RE и правильной конфигурации. Также возможно nonstop forwarding (NSF).
Сколько коммутационных плат необходимо для работы?
Минимум 3 для минимальной пропускной способности, в базе 5. Рекомендуется 8 для полной неблокируемости всех 8 слотов.
Можно ли установить порты 400GbE?
Да, с линейными картами MPC11E и оптическими модулями QSFP-DD. Максимальная плотность – до 48 портов 400GbE на шасси.
Какие протоколы маршрутизации поддерживаются?
Все стандартные: BGP, OSPF, IS-IS, RIP, а также MP-BGP для MPLS/VPN, EVPN, MVPN.
Требуется ли специальное обучение для работы с Junos?
Желательно пройти курсы JNCIA-Junos или иметь опыт работы с CLI Juniper. Документация и сертификация доступны.
Входит ли в комплект поставки крепеж для стойки?
Да, шасси поставляется с монтажными кронштейнами для установки в 19-дюймовую стойку (в коробке). Опциональные направляющие и кабель-менеджмент заказываются отдельно.
Основные характеристики
MX10008 8-slot chassis [JNP10008]. Includes 1 RE, 3 power supplies, 2 fan trays, 2 fan tray controllers, and 5 Switch Fabric cards.
