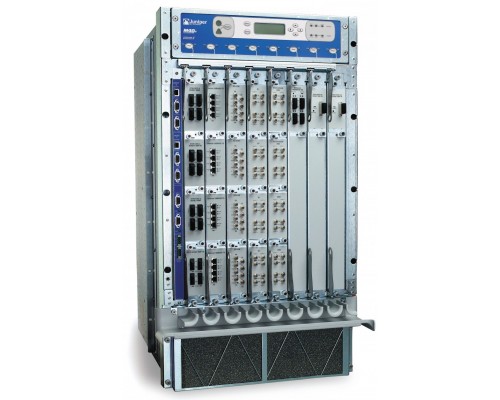

Juniper M40e (M40eBASE-DC) — мощное 8-слотовое шасси для операторских и корпоративных сетей, построенное на проверенной платформе Juniper. Базовая конфигурация включает систему охлаждения, заднюю панель (backplane), один маршрутизационный процессор (Routing Engine), один модуль управления (MCS), два модуля ввода питания постоянного тока (DC PEM) и требует один коммутационный модуль SFM. Обеспечивает высокую доступность, горячую замену компонентов и масштабирование до сотен гигабит пропускной способности. Идеально для провайдеров услуг, крупных дата-центров и предприятий, где критична отказоустойчивость и производительность на уровне ядра сети.
Высокая производительность и отказоустойчивость
Шасси M40e рассчитано на установку до 8 линейных карт, поддерживающих различные типы интерфейсов — от Fast Ethernet до 10 Gigabit Ethernet и OC-192/STM-64. Коммутационная матрица на основе модулей SFM обеспечивает пропускную способность до 160 Гбит/с (зависит от конфигурации). Все ключевые компоненты (питание, вентиляторы, маршрутизационный процессор) могут быть зарезервированы для обеспечения бесперебойной работы.
8 слотов для линейных карт
- Гибкость интерфейсов — от медных 10/100/1000 до оптических 10GE, OC-192.
- Горячая замена — все линейные карты, модули SFM, RE и PEM заменяются без выключения питания.
- Поддержка различных типов карт — от ранних M-series до совместимых с M40e (например, M40e-1GE-SFP, M40e-10GE-XFP).
Резервирование и охлаждение
- Два модуля питания DC (PEM) работают в режиме 1+1 или 2N.
- Система охлаждения с несколькими вентиляторами, поддерживающими горячую замену.
- Двойной маршрутизационный процессор (опционально) для Graceful Routing Engine Switchover (GRES) и Nonstop Routing (NSR).
Управление и безопасность сети
Juniper M40e работает под управлением JUNOS — единой операционной системы, обеспечивающей единообразие конфигурации и мощные инструменты управления.
Инструменты управления
- CLI (Junos CLI) — мощная командная строка с автодополнением и возможностью скриптования.
- J-Web — веб-интерфейс.
- Netconf / Junos XML API — для автоматизации.
- SSH, SSL, SNMPv3 — защищённые протоколы доступа.
Политики безопасности
- Firewall filters (ACL) — фильтрация трафика на всех уровнях.
- MPLS VPN, VPLS — изоляция клиентов.
- CoS (Class of Service) — управление приоритетами и QoS.
- Управление доступом — AAA, TACACS+, RADIUS.
Маршрутизация L3
Полная поддержка OSPF, IS-IS, BGP, RIP, статическая маршрутизация. MPLS (LDP, RSVP-TE) для построения туннелей и VPN.
Дополнительные возможности и протоколы
MPLS и VPN
Полнофункциональная поддержка MPLS L3VPN, L2VPN, VPLS, Inter-AS Option B/C — для построения масштабируемых частных сетей.
Graceful Routing Engine Switchover (GRES)
При наличии второго RE переключение между процессорами происходит без потери сессий BGP и других соседств.
Nonstop Routing (NSR) и Bidirectional Forwarding Detection (BFD)
Минимальное время конвергенции при сбоях.
Поддержка IPv6
Полный стек IPv6 для маршрутизации, фильтрации и туннелей.
Совместимое оборудование и аксессуары
Для полноценной работы шасси M40e используются сертифицированные модули Juniper. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутационные модули SFM | M40e-SFM, M40e-SFM2 (2 порта), M40e-SFM-800 | Требуется минимум 1 SFM для работы шасси |
| Маршрутизационный процессор (RE) | M40e-RE-133, M40e-RE-600, RE-850 | Возможно резервирование (1+1) |
| Модули питания DC | PWR-M40e-DC (2400 Вт), PWR-M40e-DC2 (3000 Вт) | В стандартной комплектации 2 модуля |
| Линейные карты (примеры) | M40e-1GE-SFP, M40e-10GE-XFP, M40e-OC192-SONET | Поддержка разных типов интерфейсов |
| Оптические трансиверы | SFP (GE, FE), XFP (10GE), SFP+ (10GE) с поддержкой стандартов Juniper | Для оптических портов линейных карт |
| Консольный кабель | RJ-45 to DB9, USB Console (FTDI) | Для первоначальной настройки через CLI |
Аналоги Juniper M40e (M40eBASE-DC)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | M120 | Более современное шасси (9U), большая плотность портов, выше пропускная способность. |
| Juniper | MX960 | Платформа для агрегации услуг, поддержка MPC/MIC, до 960 Gbps. |
| Cisco | 7609 | Девять слотов, поддержка ES+ и SIP, широкий выбор интерфейсов. |
| Cisco | ASR 9006 | 6 слотов, до 6,4 Tbps, более высокая производительность и современный функционал. |
| Alcatel-Lucent | 7750 SR-7 | 7 слотов, IOM/ISA, ориентирован на IP/MPLS решения. |
Рекомендация: При выборе аналога учитывайте необходимое количество слотов, поддерживаемые интерфейсы, варианты резервирования и бюджет. M120 и MX960 являются прямыми преемниками M40e.
Кому подойдёт Juniper M40e (M40eBASE-DC)
Рекомендуется, если вам нужно:
- Построить ядро сети оператора связи или крупного предприятия.
- Объединить несколько филиалов через MPLS L3VPN или VPLS.
- Получить высокую отказоустойчивость (горячая замена, резервирование RE/PEM).
- Использовать проверенную временем платформу Juniper с JUNOS.
- Масштабировать сеть от 1 Гбит/с до 10 Гбит/с и выше.
- Обеспечить качество обслуживания (QoS) для критичного трафика.
Вероятно, не подойдёт, если:
- Вам нужен небольшой офисный маршрутизатор (избыточно и дорого).
- Не требуется MPLS, BGP, и сложная маршрутизация.
- Требуются порты 40GE/100GE — M40e их не поддерживает (смотрите MX или ACX).
- У вас ограничено пространство в стойке (шасси высотой 8U).
- Нужна поддержка только PoE (данная платформа не предназначена для PoE).
Конструкция и условия эксплуатации
Металлическое шасси, 8U
Размеры 444,5 × 440 × 445 мм (В×Ш×Г), вес около 30 кг (в минимальной конфигурации). Крепится в стандартную 19-дюймовую стойку. Передняя и задняя панели имеют направляющие для установки модулей.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–85% (без конденсата) при работе, до 95% при хранении
Устанавливается в серверных и аппаратных с кондиционированием.
Технические характеристики
| Модель (артикул) | Juniper M40e (M40eBASE-DC) |
| ID | 43487 |
| Тип устройства | Маршрутизатор / шасси |
| Количество слотов для линейных карт | 8 |
| Количество слотов для SFM | 2 (требуется минимум 1, поддерживается резервирование) |
| Количество маршрутизационных процессоров (RE) | 1 в базе, возможно до 2 (резервирование) |
| Модуль управления (MCS) | 1 входит в комплект |
| Модули питания DC | 2 x DC PEM (входят в комплект) |
| Система охлаждения | Встроенная, с горячей заменой вентиляторов |
| Операционная система | JUNOS |
| Пропускная способность (коммутационная матрица) | До 160 Гбит/с (зависит от установленных SFM) |
| Производительность маршрутизации | До 40 Mpps (зависит от RE) |
| Поддержка интерфейсов | Fast Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet, OC-192/STM-64, OC-48/STM-16 |
| Поддерживаемые протоколы маршрутизации | BGP, OSPF, IS-IS, RIP, статическая, MBGP |
| MPLS | LDP, RSVP-TE, L3VPN, L2VPN, VPLS, Inter-AS |
| IPv6 | Полная поддержка |
| Управление | CLI (Junos), J-Web, Netconf, SNMP |
| Безопасность | Firewall filters, ACL, CoS, AAA, TACACS+, RADIUS |
| Гарантия | Стандартная гарантия Juniper Networks (1 год), возможность продления |
| Напряжение питания | DC: -48 В (номинал), диапазон -40…-72 В |
| Максимальная потребляемая мощность | До 2400 Вт (зависит от конфигурации) |
| Размеры (В × Ш × Г) | 444,5 × 440 × 445 мм (8U) |
| Вес нетто | ~30 кг (базовая конфигурация без линейных карт) |
| Монтаж в стойку | Да, 19", 8U |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–85% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Для каких задач предназначен Juniper M40e?
Ядро сети провайдера, агрегация трафика, MPLS VPN, крупные корпоративные сети с высокими требованиями к отказоустойчивости и масштабируемости.
Сколько линейных карт можно установить?
8 слотов. В каждый слот устанавливается карта с одним или несколькими портами. Доступны карты GE, 10GE, OC-192, OC-48 и другие.
Обязательно ли устанавливать модуль SFM?
Да, для работы шасси требуется как минимум один модуль SFM (Switch Fabric Module). Рекомендуется установка второго для резервирования.
Можно ли горячо заменять модули?
Да, все линейные карты, SFM, маршрутизационные процессоры и блоки питания поддерживают горячую замену (при условии корректного отключения через JUNOS).
Какое питание используется в данной модели?
Постоянный ток (DC) -48 В. В комплекте два модуля питания DC (PEM) мощностью до 2400 Вт каждый. Возможна работа от одного модуля при неполной загрузке.
Поддерживает ли M40e MPLS и VPN?
Да. Полная поддержка MPLS L3VPN, L2VPN, VPLS, RSVP-TE, LDP. Является одной из лучших платформ для MPLS.
Какова максимальная пропускная способность шасси?
До 160 Гбит/с в дуплексном режиме при установке соответствующих SFM и линейных карт. Реальная пропускная способность зависит от конфигурации.
Какие размеры шасси и как оно монтируется?
Высота 8U (444,5 мм), ширина 440 мм, глубина 445 мм. Монтируется в стандартную 19-дюймовую стойку. В комплекте идут направляющие и крепления.
Какую операционную систему использует M40e?
JUNOS (Junos OS). Единая система для всех маршрутизаторов Juniper, обеспечивающая единый синтаксис конфигурации и мощный набор функций.
Можно ли установить два маршрутизационных процессора (RE)?
Да, шасси поддерживает установку второго RE для резервирования (GRES/NSR). В базовой конфигурации поставляется один RE.
Основные характеристики
M40e Base Unit 8-slot chassis with cooling system, Backplane, 1 Routing Engine, 1 MCS, and 2 DC Power Entry Modules, Requires 1 SFM
