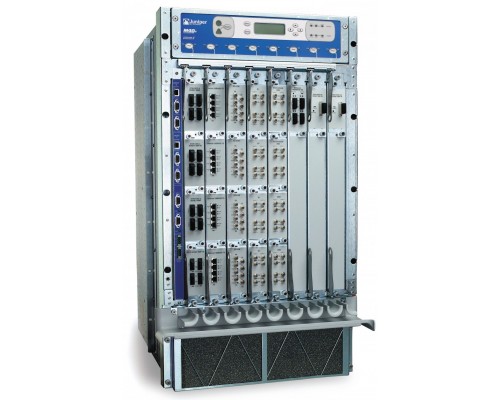

Juniper M40e (артикул M40eBASE-AC) — высокопроизводительный 8-слотовый маршрутизатор для магистральных сетей и дата-центров. Базовая конфигурация включает шасси с системой охлаждения, бэкплейн, один модуль управления (MCS), один процессор маршрутизации (Routing Engine), две платы PCG и два блока питания переменного тока. Требуется установка одного модуля SFM для работы. Обеспечивает масштабируемость, отказоустойчивость и высокую пропускную способность для операторов связи и крупных корпоративных сетей.
Высокая производительность и масштабируемость
M40e построен на проверенной архитектуре Juniper: поддерживает до 8 линейных карт (FPC), обеспечивая суммарную пропускную способность до 40 Гбит/с (в зависимости от конфигурации). Система охлаждения с горячей заменой вентиляторов гарантирует стабильную работу даже при высоких нагрузках.
8 слотов для линейных карт (FPC)
- Гибкость подключения — поддержка различных интерфейсных карт: Fast Ethernet, Gigabit Ethernet, OC-3/STM-1, OC-12/STM-4, OC-48/STM-16 и других.
- Масштабирование — от 8 до 48 портов Gigabit Ethernet или до 96 портов Fast Ethernet на шасси.
- Поддержка PIC — сменные физические интерфейсные модули для адаптации под конкретные задачи.
Модульная архитектура управления
В базовую комплектацию входят: 1 модуль MCS (модуль контроля и коммутации), 1 Routing Engine (RE), 2 PCG (платы контроля питания). Для полноценной работы требуется один модуль SFM (Switching Fabric Module), который обеспечивает коммутацию трафика между линейными картами.
Управление и надёжность
Маршрутизатор Juniper M40e предоставляет полный контроль над сетевым трафиком и высокую доступность благодаря резервированию ключевых компонентов.
Инструменты управления
- Juniper JUNOS CLI — единая командная строка для всех устройств Juniper.
- Web-интерфейс (J-Web) — интуитивное управление через браузер.
- SNMP — интеграция с системами мониторинга.
- Netconf/YANG — программный доступ для автоматизации.
Резервирование и отказоустойчивость
- Горячая замена — линейные карты, блоки питания и вентиляторы заменяются без выключения устройства.
- Поддержка GRES/NSR — бесшовное переключение при сбое Routing Engine.
- Два блока питания AC — работа в режиме N+1.
Безопасность
Фильтрация трафика на основе ACL, защита от DDoS-атак, поддержка BGP Flowspec и шифрование управляющих сессий (SSH, SSL).
Дополнительные возможности и протоколы
Маршрутизация MPLS и L3VPN
Полноценная поддержка MPLS, LDP, RSVP-TE, VPLS, L3VPN и 6PE. Используется для построения магистральных сетей операторов.
Полный стек маршрутизации
OSPF, IS-IS, BGP (включая BGP PIC), RIP, статическая маршрутизация. Поддержка IPv4 и IPv6.
Качество обслуживания (QoS)
Классификация и маркировка трафика, очереди, планировщики, полисинг. Обеспечение SLA для голоса, видео и данных.
Синхронизация и точное время
Поддержка SyncE и IEEE 1588v2 (PTP) для мобильных сетей и финансовых приложений.
Совместимые компоненты и аксессуары
Для полноценной работы Juniper M40e M40eBASE-AC требуется дополнительная установка модулей SFM, линейных карт (FPC) и соответствующих PIC. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Модуль коммутации SFM | Juniper M40e SFM (1 или 2 шт. для избыточности) | Обязателен для работы линейных карт |
| Линейные карты FPC | FPC1, FPC2, FPC3 (все типы). Рекомендуются FPC2 (8 слотов PIC) или FPC3 (4 слота PIC) | Устанавливаются в свободные слоты шасси |
| Физические интерфейсные карты (PIC) | GE-8-PIC-SFPP, GE-4-PIC-SFPP, OC-48/STM-16 PIC, CHOC-12/STM-4 | Выбор зависит от требуемых интерфейсов |
| Процессор маршрутизации (RE) | RE-400, RE-600 (входят в комплект RE-400) | Возможна установка второго RE для резервирования |
| Модуль контроля MCS | Входит в базовую конфигурацию (1 шт.) | Может быть добавлен второй для избыточности |
| Блоки питания AC | 2 x AC PEM (входят в комплект M40eBASE-AC) | Работа в режиме 1+1. Возможна замена на DC |
| Консольный кабель | DB9-RJ45 или USB-консоль (FTDI чип) | Для первоначальной настройки через CLI |
Аналоги Juniper M40e
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | M320 | Более высокая плотность портов, поддержка 10 Гбит/с, используется в качестве головного устройства. |
| Cisco | 7606-S | 6 слотов, поддержка 10 Гбит/с, схожая архитектура, более распространён в корпоративных сетях. |
| Huawei | NE20E-8 | 8 слотов, поддержка MPLS, 100 Гбит/с магистраль, современное решение. |
| Nokia | 7750 SR-12 | 12 слотов, высокая производительность, поддержка IP/MPLS, чаще для операторов. |
| Juniper | MX240 | Современная платформа с поддержкой 100 Гбит/с, до 24 слотов для MIC, более энергоэффективен. |
Рекомендация: При выборе аналога учитывайте требуемое количество слотов, типы интерфейсов и бюджет. Для магистральных сетей операторов подойдут Huawei NE20E или Nokia 7750, для корпоративных магистралей — Cisco 7606 или Juniper MX240.
Кому подойдёт Juniper M40e M40eBASE-AC
Рекомендуется, если вам нужно:
- Построить магистральную сеть оператора связи (ISP/AS).
- Обеспечить агрегацию трафика от нескольких сотен клиентов.
- Использовать MPLS L3VPN, VPLS, 6PE для предоставления услуг.
- Получить отказоустойчивую платформу с горячей заменой компонентов.
- Работать со смешанными интерфейсами от DS3 до OC-48/STM-16.
Вероятно, не подойдёт, если:
- требуется небольшая офисная сеть — избыточно и дорого.
- нужны порты 10 Гбит/с и выше — M40e не поддерживает 10GE, смотрите MX240 или M320.
- не требуется MPLS или операторская маршрутизация.
- важно низкое энергопотребление и компактность.
Конструкция и условия эксплуатации
Металлический корпус, 19 дюймов, 8U
Размеры 445?445?620 мм, вес около 40 кг (полная конфигурация). Монтируется в стандартную 19-дюймовую стойку. Передняя и задняя панели с слотами для карт и модулями.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -40°C до +70°C
- Влажность: 5–85% (без конденсата) при работе
Устойчив к перепадам температур, устанавливается в серверных помещениях с климат-контролем.
Технические характеристики
| Модель | Juniper M40e (M40eBASE-AC) |
| Артикул | M40eBASE-AC |
| Серия | Juniper M-series |
| Тип устройства | Маршрутизатор магистральный / агрегации |
| Количество слотов для линейных карт (FPC) | 8 (до 8 FPC) |
| Модуль управления MCS | 1 (в комплекте, возможен второй) |
| Процессор маршрутизации (RE) | 1 x RE-400 (в комплекте) |
| Платы контроля питания (PCG) | 2 (в комплекте) |
| Модуль коммутации SFM | Не входит, требуется 1 SFM для работы |
| Блоки питания | 2 x AC PEM (в комплекте) |
| Пропускная способность с SFM | до 40 Гбит/с (зависит от конфигурации) |
| Поддержка PIC | До 4 PIC на FPC (в зависимости от типа FPC) |
| Поддержка интерфейсов | FE, GE, OC-3/STM-1, OC-12/STM-4, OC-48/STM-16, DS3, E3, T1/E1 |
| Операционная система | Juniper JUNOS (FreeBSD-based) |
| Маршрутизация | OSPF, IS-IS, BGP, RIP, статическая, MPLS, LDP, RSVP-TE |
| MPLS функции | L3VPN, VPLS, 6PE, L2VPN, MPLS-TE |
| QoS | Классификация, очереди, полисинг, shaping |
| Безопасность | ACL, фильтрация BGP, BGP Flowspec, SSH, SSL, TACACS+, RADIUS |
| Управление | CLI (JUNOS), J-Web, SNMP, Netconf/YANG |
| Резервирование | Горячая замена FPC, PEM, вентиляторов; GRES/NSR для RE |
| Охлаждение | Вентиляторы с горячей заменой (фронтальный доступ) |
| Размеры (Ш?Г?В) | 445 ? 445 ? 620 мм (8U) |
| Вес | около 40 кг (в полной конфигурации) |
| Монтаж в стойку | Да, 19" (8U) |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 5–85% (без конденсата) |
| Напряжение питания | AC 100–240 В, 50/60 Гц (в комплекте 2 блока) |
| Потребляемая мощность | от 800 Вт до 1500 Вт (зависит от конфигурации) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Сколько слотов для линейных карт в Juniper M40e?
8 слотов для FPC (линейных карт). Каждая FPC может содержать до 4 PIC (физических интерфейсных карт) в зависимости от типа FPC.
Входит ли модуль SFM в комплект M40eBASE-AC?
Нет, SFM (Switching Fabric Module) приобретается отдельно. Без него линейные карты не смогут обмениваться данными между собой.
Можно ли установить второй Routing Engine для резервирования?
Да, M40e поддерживает установку второго RE (RE-400 или RE-600) для обеспечения высокой доступности с функцией GRES/NSR.
Какую суммарную пропускную способность может обеспечить M40e?
С установленным SFM пропускная способность может достигать до 40 Гбит/с (в зависимости от набора линейных карт и конфигурации).
Поддерживает ли M40e интерфейсы 10 Гбит/с?
Нет, M40e не поддерживает 10 Гбит/с Ethernet. Для 10GE следует использовать более новые платформы, такие как Juniper MX240 или M320.
Какие блоки питания входят в комплект M40eBASE-AC?
Два блока питания переменного тока (AC PEM) мощностью 2000 Вт каждый, работающие в режиме 1+1.
Можно ли заменить блоки питания на DC-версии?
Да, блоки питания переменного тока можно заменить на DC PEM (например, M40e-DC-PEM), поддерживается горячая замена.
Требуется ли специальное обучение для настройки M40e?
Да, поскольку устройство работает под управлением JUNOS, рекомендуется пройти курсы Juniper (JNCIA-Junos) или иметь опыт работы с JUNOS.
В каких условиях можно эксплуатировать M40e?
Температура от 0°C до +40°C, влажность 5–85% без конденсата. Рекомендуется установка в серверном помещении с кондиционированием.
Какие гарантийные обязательства предоставляет Juniper на M40e?
Стандартная гарантия Juniper на оборудование M-series составляет 1 год (возможно продление). Для уточнения условий обращайтесь к поставщику.
Основные характеристики
M40e Base Unit 8-slot chassis with cooling system, Backplane, 1 MCS, 1 Routing Engine, 2 PCGs, 2 AC Power Entry Modules, Requires 1 SFM
