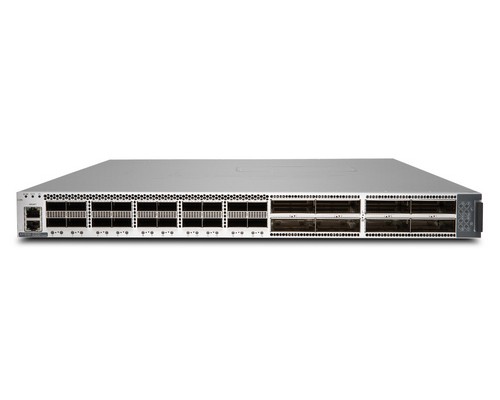

Маршрутизатор Juniper ACX6360 (модель ACX6360-OR-DC) — мощный оптический роутер для транспортных сетей операторов и крупных дата-центров. Оснащён 20 портами QSFP28 (40/100GE) и 8 портами CFP2 (100GE/200GE), что обеспечивает агрегацию до 2,88 Тбит/с. Поддерживает MPLS, Segment Routing, MACsec (лицензия приобретается отдельно) и имеет резервированные блоки питания DC (два блока) и вентиляторы с обдувом спереди назад. Идеальное решение для построения магистральных каналов и сетей 5G/xHaul.
Высокая производительность и масштабируемость
ACX6360 построен на платформе Juniper Junos с коммутационной способностью до 2,88 Тбит/с. Поддерживает до 20 интерфейсов 100GE (QSFP28) и 8 интерфейсов CFP2, каждый из которых может работать в режиме 100GE или 200GE. Это позволяет гибко наращивать пропускную способность по мере роста трафика.
20 портов QSFP28 (100GE/40GE)
- Поддержка 100GBASE-LR4, 100GBASE-SR4, 40GBASE-LR4, 40GBASE-SR4 — любые оптические интерфейсы.
- Разделение на breakout-кабели — до 4×25GE или 4×10GE на порт.
- Поддержка цифровых мониторов (DOM) для контроля параметров оптики.
8 портов CFP2 (100GE/200GE)
Порты CFP2 обеспечивают передачу на скоростях 100GE и 200GE на расстояния до 80 км (DWDM). Идеальны для магистральных соединений между городами или ЦОД.
Управление и безопасность сети
Полноценная поддержка Junos OS: маршрутизация, MPLS, Segment Routing, VPLS, EVPN. Управление через CLI, NETCONF/YANG, Junos Space.
Инструменты управления
- CLI — Junos classic.
- NETCONF/YANG — программное управление SDN.
- SSH / SSL / SNMPv3 — защищённые протоколы.
- Junos Space — оркестрация и мониторинг.
Политики безопасности
- MACsec (802.1AE) — шифрование трафика на физическом уровне.
- ACL — фильтрация IPv4/IPv6, MAC.
- BGP FlowSpec — защита от DDoS.
Гибкая сегментация: VLAN и туннели
Поддержка до 4096 VLAN, MPLS L3VPN, L2VPN, EVPN. Изоляция трафика между клиентами или службами.
Дополнительные возможности и протоколы
MPLS и Segment Routing
Полноценный MPLS LSP, TE, FRR, Segment Routing с поддержкой SR-MPLS и SRv6. Позволяет строить гибкие транспортные сети.
EVPN-VXLAN
Поддержка EVPN для распределённых коммутаций на уровне 2 и 3 через VXLAN.
Синхронизация времени
IEEE 1588v2 (PTP) и SyncE — для 5G, мобильных сетей, точного времени.
MACsec
Аппаратное шифрование на портах (лицензия MACsec Right to Use приобретается отдельно).
Совместимое оборудование и аксессуары
Для работы ACX6360 используйте сертифицированные модули и кабели Juniper. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100GE) | Juniper 100GBASE-LR4 (JNP-QSFP-100GBASE-LR4), 100GBASE-SR4 (JNP-QSFP-100GBASE-SR4), сторонние (FS.com, Flexoptix) | Для портов QSFP28, до 10 км одномод |
| Оптические модули CFP2 (100/200GE) | Juniper CFP2-100GBASE-LR4, CFP2-200GBASE-FR4, DWDM-модули | Для 8 портов CFP2 |
| Консольный кабель | RJ45-RJ45, USB-консоль (FTDI) | Для начальной настройки |
| Патч-корды | LC/LC duplex (одномод/многомод), MPO/MTP для многомода | Длина по необходимости |
| Питание DC | Два модуля DC, вход -48V, 1200 Вт каждый (входят в комплект) | Резервирование 1+1 |
Аналоги Juniper ACX6360-OR-DC
Если модель недоступна или нужно сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | ACX7100-48C | 48x100GE QSFP28, 8x400GE QSFP56, более высокая плотность, поддержка 400GE. |
| Juniper | PTX3000 | 100GE/400GE платформа, до 12 Tбит/с, для крупных магистралей. |
| Nokia | 7950 XRS-M | 20x100GE + 8x100GE/200GE, аналогичная архитектура, MPLS, Segment Routing. |
| Huawei | NE8000 M-X | 20x100GE (QSFP28), 8x100GE/200GE CFP2, поддержка SDN, MACsec. |
| Cisco | ASR 9000 Series (ASR-9903) | 36x100GE QSFP28, несколько портов 400GE, аналогичный функционал. |
| Ericsson | R6000 | 20x100GE + 8xCFP2, оптимизирован для мобильных транспортных сетей. |
Рекомендация: При выборе аналога обратите внимание на поддержку MACsec, количество портов CFP2 и программное обеспечение (JunOS vs Nokia SR vs IOS-XR). Для транспортных сетей 5G также важен функционал синхронизации.
Кому подойдёт Juniper ACX6360-OR-DC
Рекомендуется, если вам нужно:
- Построить магистральный канал для оператора связи или крупного дата-центра.
- Агрегировать трафик 100GE/200GE от нескольких узлов.
- Поддержка MPLS, Segment Routing, EVPN.
- Аппаратное шифрование MACsec.
- Резервируемое питание DC и обдув спереди назад.
Вероятно, не подойдёт, если:
- Вам нужно 1–10GE для офиса — избыточно и дорого.
- Не требуется 100GE или 200GE — достаточно портов 10/25GE.
- Нет опыта работы с Junos и MPLS.
- Требуется поддержка PoE (нет).
- Бюджет ограничен — рассмотрите ACX5448 или стоечные агрегаторы.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×460×44 мм, вес около 8,5 кг. Устанавливается в 19-дюймовую стойку. Два сменных вентилятора с обдувом спереди назад. Два входа питания DC (-48V) с защитой от перенапряжения.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C (кратковременно до +55°C по стандарту NEBS).
- Хранение: от -40°C до +70°C.
- Влажность: 5–95% без конденсата.
Устойчив к перепадам температур, предназначен для установки в серверных, ЦОД, транспортных узлах.
Технические характеристики
| Модель | Juniper ACX6360 Optical Router |
| Артикул | ACX6360-OR-DC |
| ID | 48403 |
| Порты QSFP28 (100GE/40GE) | 20 |
| Порты CFP2 (100GE/200GE) | 8 |
| Скорость CFP2 | 100GE (стандарт) / 200GE (с лицензией) |
| Коммутационная способность | 2,88 Тбит/с |
| Пропускная способность (fullduplex) | 5,76 Тбит/с |
| MAC-адреса | 256 000 |
| VLAN | 4094 |
| Поддержка MACsec | Да, лицензия (MACsec RTU) приобретается отдельно |
| Маршрутизация | MPLS, Segment Routing (SR-MPLS, SRv6), EVPN, VPLS, IP/MPLS |
| Синхронизация | IEEE 1588v2 (PTP), SyncE, NTP |
| Память RAM | 16 ГБ |
| Flash | 2×8 ГБ (mirrored) |
| Питание | DC, два модуля, номинальное -48V, мощность 1200 Вт каждый |
| Охлаждение | Два съёмных вентилятора, обдув спереди назад |
| Температура эксплуатации | 0°C … +45°C (кратковременно +55°C) |
| Температура хранения | -40°C … +70°C |
| Влажность (эксплуатация) | 5% – 85% (без конденсата) |
| Габариты (Ш×Г×В) | 440×460×44 мм |
| Вес | ~8,5 кг |
| Монтаж в стойку | 1U, стандарт 19" |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Какие порты поддерживает ACX6360-OR-DC?
20 портов QSFP28 (100GE/40GE) и 8 портов CFP2 (100GE/200GE). QSFP28 поддерживают breakout до 4×25GE или 4×10GE.
Нужна ли отдельная лицензия для MACsec?
Да, необходим MACsec Right to Use (MTU). Он приобретается отдельно. Аппаратная поддержка MACsec встроена.
Какие типы оптики поддерживаются в портах CFP2?
Cуществуют модули 100GBASE-LR4, 200GBASE-FR4, DWDM (80 км). Необходимо использовать сертифицированные Juniper CFP2.
Можно ли использовать ACX6360 в качестве коммутатора доступа?
Устройство оптимизировано для транспортных сетей и агрегации, не имеет портов 10GE/GE. Для доступа используйте ACX500 или ACX2100.
Поддерживает ли ACX6360 PoE?
Нет, блоки питания DC не предназначены для питания оконечных устройств. PoE не поддерживается.
Какой объём памяти и процессор?
16 ГБ оперативной памяти, 2×8 ГБ flash (зеркалирование), 8-ядерный процессор Intel Xeon D.
Какие протоколы маршрутизации поддерживаются?
OSPF, IS-IS, BGP, MPLS LDP, RSVP-TE, Segment Routing (SR-MPLS, SRv6), EVPN.
Нужно ли специальное обучение для настройки?
Да, требуются знания Junos и MPLS. Juniper предлагает курсы и сертификацию JNCIP-SP.
Поддерживает ли устройство стекирование?
Физическое стекирование не поддерживается. Однако можно объединять несколько ACX6360 через MPLS или EVPN.
Какова типичная область применения ACX6360?
Магистральные транспортные сети операторов, агрегация трафика 5G/xHaul, соединение крупных дата-центров (DCI), сегментные сети с требованиями к MACsec.
Основные характеристики
ACX6360 Optical Router, 20xQSFP28/ QSFP+, 8xCFP2, redundant fans and DC power supplies, front-to-back airflow (MACsec Right to Use must be ordered separately)
