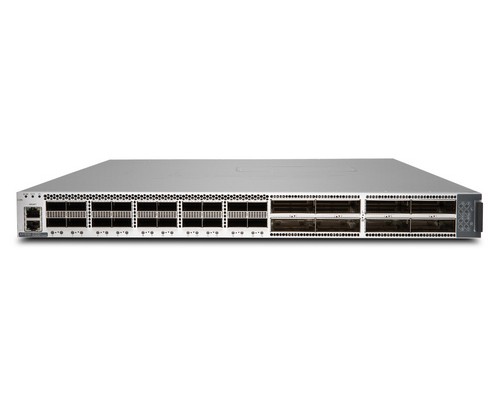

Juniper ACX6360 Optical Router (ACX6360-OR-AC) — высокопроизводительный оптический маршрутизатор для агрегации и транспортных сетей. Оснащён 20 портами QSFP28/QSFP+ (до 100 Гбит/с) и 8 портами CFP2 (до 200 Гбит/с каждый), обеспечивая суммарную пропускную способность до 3,6 Тбит/с. Устройство имеет резервные блоки питания переменного тока и вентиляторы, направление воздушного потока — спереди назад. Поддерживает MPLS, Segment Routing, синхронизацию IEEE 1588v2 / SyncE и расширенную телеметрию. Идеальное решение для операторов связи, ЦОДов и крупных предприятий, требующих масштабируемой оптической агрегации.
Высокая производительность и оптическая агрегация
Маршрутизатор построен на базе проверенной платформы Juniper Junos: коммутационная способность до 3,6 Тбит/с, скорость обработки пакетов — до 2,1 млрд пакетов/с. Обеспечивает неблокируемую работу всех высокоскоростных портов.
20 портов QSFP28/QSFP+ (до 100 Гбит/с)
- Гибкость интерфейсов: каждый порт может работать в режиме 100GE (QSFP28) или 40GE (QSFP+).
- Поддержка оптики: SR4, LR4, ER4, CWDM4, а также прямые медные кабели (DAC) и активные оптические кабели (AOC).
- Агрегация каналов: объединение портов до 400 Гбит/с (LACP / MC-LAG).
8 портов CFP2 (до 200 Гбит/с)
Каждый порт CFP2 поддерживает интерфейсы 200GE (GFP2) и 100GE (CFP2). Используйте оптические трансиверы 200GBASE-LR4/ER4/DR4 для построения магистральных каналов большой дальности.
Управление и безопасность сети
Маршрутизатор работает под управлением Junos OS, предоставляя полный набор функций для транспортных и агрегационных сетей.
Инструменты управления
- Junos CLI — мощная командная строка с возможностью скриптования.
- Junos Space / Contrail — централизованное управление через SDN.
- NETCONF / YANG — программное управление и автоматизация.
- SNMP, syslog, TACACS+, RADIUS — мониторинг и аутентификация.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация на основе IP, портов, протоколов.
- MACsec (опционально) — шифрование на канальном уровне (лицензия Right to Use приобретается отдельно).
- BGP FlowSpec — защита от DDoS-атак.
- Secure Boot — защита загрузки и целостности ПО.
Гибкая сегментация: VLAN и EVPN
Поддержка до 4094 VLAN, а также EVPN для виртуализации L2 и L3 сетей.
Дополнительные возможности и протоколы
MPLS и Segment Routing
Полная поддержка MPLS LSP, RSVP-TE, LDP, Segment Routing (SR-MPLS, SRv6).
Синхронизация времени
IEEE 1588v2 (PTP) и SyncE для точной синхронизации мобильных и финансовых сетей.
Телеметрия и мониторинг
Встроенная потоковая телеметрия, gRPC, направленный сбор данных для анализа производительности.
Отказоустойчивость
Резервные блоки питания и вентиляторы, поддержка неразрывной конфигурации (NSR) и Graceful Restart.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper ACX6360 рекомендуется использовать сертифицированные модули. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули QSFP28 (100GE) | Juniper JNP-QSFP-100GBASE-SR4, LR4, ER4, CWDM4; сторонние (Finisar, FS.com) | Для портов QSFP28 — до 40 км |
| Оптические модули QSFP+ (40GE) | Juniper QSFP-40G-SR4, LR4; совместимые 40G | Обратная совместимость с QSFP28 портами |
| Модули CFP2 (200GE) | Juniper CFP2-200GE-SR10, LR4; сторонние (Finisar, O-net) | Дальность до 40 км (LR4) |
| Патч-корды и пигтейлы | LC/LC duplex, MPO (12/24 волокна) для QSFP; LC/LC для CFP2 | Одномодовые или многомодовые |
| Консольный кабель | DB9-RJ45, USB-Console (FTDI) | Для первоначальной настройки |
| Кабели питания | Входят в комплект (C13-C14, 10А) | Для резервных блоков питания AC |
Аналоги Juniper ACX6360-OR-AC
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | ACX7100-48L | 48x25GE + 8x100GE, менее мощный, но подходит для агрегации нижнего уровня. |
| Juniper | MX204 | 20x10GE/GE + 4x100GE, больше портов 10GE, меньше оптических интерфейсов. |
| Cisco | NCS-5501-SE | 48x25GE + 6x100GE, поддержка 100GE, но нет CFP2 и 200GE. |
| Cisco | NCS-55A1-24H-M | 24x100GE (QSFP28), до 2,4 Тбит/с, без CFP2, выше плотность 100GE. |
| Huawei | NetEngine 8000 M8 | 10x100GE + 4x200GE, аналогичный набор оптики, поддержка Segment Routing. |
| Nokia | 7250 IXR-6 | 6 слотов, до 4,8 Тбит/с, модульная платформа, выше стоимость. |
Рекомендация: При выборе аналога обращайте внимание на плотность 100GE и 200GE портов, поддержку MPLS/Segment Routing и возможность синхронизации. Для оптической агрегации с CFP2 лучшим выбором остаётся ACX6360.
Кому подойдёт Juniper ACX6360-OR-AC
Рекомендуется, если вам нужно:
- Построить транспортную сеть с агрегацией 100GE и 200GE.
- Подключать оптические магистрали большой ёмкости.
- Обеспечить точную синхронизацию (1588v2, SyncE).
- Использовать MPLS, Segment Routing и EVPN.
- Автоматизировать сеть через NETCONF/YANG.
Вероятно, не подойдёт, если:
- Нужны порты 10GE или 1GE — лучше рассмотреть ACX7100 или MX.
- Не требуется поддержка 200GE (CFP2) — достаточно 100GE.
- Бюджет ограничен — есть более доступные модели Juniper.
- Требуется высокая плотность 25GE — посмотрите ACX7100-48L.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 440?470?88 мм, вес 11,2 кг. Крепится в стандартную 19-дюймовую стойку. Резервные вентиляторы с возможностью горячей замены.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата) при работе, до 93% при хранении
Устойчив к условиям телекоммуникационных помещений и ЦОДов.
Технические характеристики
| Модель | Juniper ACX6360-OR-AC |
| Артикул | ACX6360-OR-AC |
| Серия | Juniper ACX6000 |
| Тип устройства | Оптический маршрутизатор (агрегационный) |
| Порты QSFP28/QSFP+ (100GE/40GE) | 20 |
| Порты CFP2 (200GE/100GE) | 8 |
| Коммутационная способность | 3,6 Тбит/с |
| Пропускная способность (пакеты) | 2,1 млрд пакетов/с |
| Таблица MAC-адресов | 256 000 |
| Таблица маршрутизации IPv4 | 1 000 000 |
| Таблица маршрутизации IPv6 | 500 000 |
| Поддержка MPLS | Да (LDP, RSVP-TE, Segment Routing) |
| Поддержка EVPN | Да |
| Синхронизация | IEEE 1588v2, SyncE, GNSS |
| MACsec | Опционально (лицензия Right to Use) |
| ОЗУ | 32 ГБ |
| Flash | 128 ГБ |
| Блоки питания | 2 x AC (резервные, горячая замена) |
| Вентиляторы | 4 (резервные, передне-задний поток) |
| Напряжение питания | AC 100-240В, 50/60 Гц |
| Потребляемая мощность (тип.) | 850 Вт |
| Управление | CLI, NETCONF/YANG, SNMP, Junos Space |
| Тип установки | Стоечное (2U) |
| Размеры (Ш?Г?В) | 440?470?88 мм |
| Вес нетто | 11,2 кг |
| Размеры упаковки (Ш?Г?В) | 600?550?200 мм |
| Диапазон рабочих температур | 0°C … +45°C |
| Диапазон температур хранения | -40°C … +70°C |
| Влажность при эксплуатации | 5% … 90% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Для каких задач предназначен Juniper ACX6360?
Для агрегации и транспортных сетей операторов связи, крупных предприятий, ЦОДов. Обеспечивает высокоскоростное подключение 100GE/200GE, поддержку MPLS, Segment Routing и точную синхронизацию.
Какова максимальная пропускная способность портов CFP2?
Каждый порт CFP2 поддерживает 200GE (200GBASE) или 100GE. Суммарная ёмкость 8 портов — до 1,6 Тбит/с.
Поддерживает ли маршрутизатор стекирование?
Физическое стекирование не поддерживается, но доступны технологии MC-LAG и агрегация каналов (LAG) для повышения отказоустойчивости.
Какие типы оптики используются для QSFP28 и CFP2?
QSFP28: SR4, LR4, ER4, CWDM4, DAC, AOC. CFP2: 200GBASE-LR4, ER4, DR4, а также 100GBASE-LR4.
Можно ли управлять маршрутизатором удалённо?
Да: CLI через SSH/Telnet, NETCONF/YANG, Junos Space, SNMP. Все протоколы поддерживают шифрование.
Поддерживает ли MACsec?
Да, но требует отдельной лицензии (MACsec Right to Use), которая заказывается дополнительно.
Какова коммутационная способность устройства?
3,6 Тбит/с (коммутационная матрица) и 2,1 млрд пакетов/с. Обеспечивает неблокируемую работу всех портов.
В каких условиях можно эксплуатировать ACX6360?
Температура от 0 до +45 °C, влажность 5–90% без конденсата. Подходит для серверных и ЦОДов.
Поддерживает ли маршрутизатор синхронизацию времени?
Да: IEEE 1588v2 (PTP), SyncE, GNSS для точной синхронизации.
Можно ли монтировать устройство в стойку?
Да, это стандартный 19-дюймовый корпус высотой 2U. В комплекте идут крепления.
Основные характеристики
ACX6360 Optical Router, 20xQSFP28/ QSFP+, 8xCFP2, redundant fans and AC power supplies, front-to-back airflow (MACsec Right to Use must be ordered separately)
