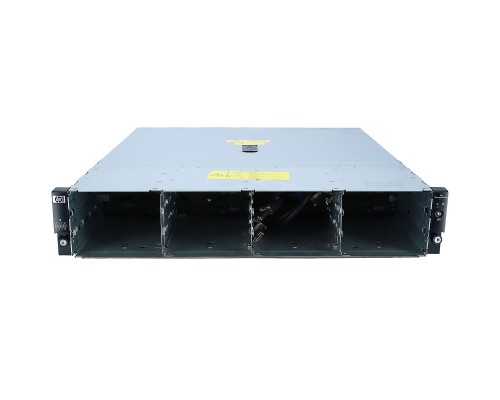

HP M6612 LFF Drive Enclosure (AJ832A) — дисковая полка для систем хранения HP StorageWorks P6300/P6500 с 12 отсеками для жестких дисков формата LFF (3,5 дюйма). Интерфейс SAS 6 Гбит/с, горячая замена, встроенные вентиляторы и металлический корпус. Полностью совместима с массивами P6300/P6500, обеспечивает масштабирование емкости и отказоустойчивость. Надежное решение для расширения хранилища в корпоративных ЦОД.
Масштабирование и производительность
Корзина HP M6612 LFF подключается к контроллерам P6300/P6500 через SAS-интерфейс 6 Гбит/с. Двенадцать отсеков позволяют добавить до 12 накопителей с возможностью горячей замены без остановки сервиса. Поддерживаются диски SAS, SATA и SSD в переходных рамках.
12 отсеков для LFF-дисков (3,5 дюйма)
- Горячая замена — замена накопителей без выключения полки.
- Поддержка дисков ёмкостью до 20+ ТБ каждый (в зависимости от поколения).
- Универсальность — совместимость с SAS и SATA накопителями (с использованием интерпозеров).
Интерфейс SAS 6 Гбит/с
Два SAS-порта для подключения к контроллеру (широкие каналы). Пропускная способность до 6 Гбит/с на линию — достаточно для большинства сценариев хранения данных.
Совместимость и управление
Дисковая полка разработана исключительно для HP P6300/P6500. Подключается напрямую к внешним портам контроллера. Дополнительного софта не требуется — управление осуществляется через интерфейс массива.
Подключение к HP P6300/P6500

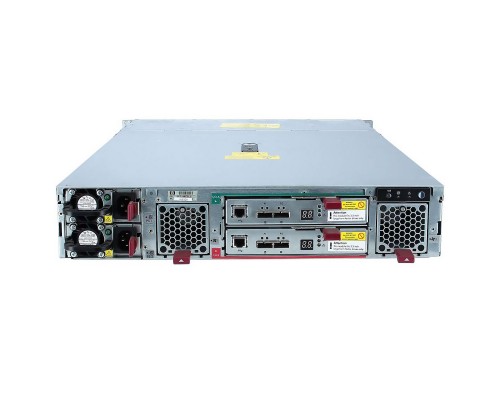

- Внешние SAS-порты — два Mini-SAS (SFF-8088) на задней панели.
- Поддержка цепочек — возможность подключения до 4 полок M6612 к одному контроллеру.
- Автоматическая конфигурация — полка определяется массивом без дополнительных настроек.
Встроенная система охлаждения и питание
- Два вентилятора с возможностью горячей замены (некоторые версии).
- Блоки питания — избыточные, с поддержкой замены в горячем режиме.
- Светодиодная индикация статуса дисков и питания.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 447×480×88 мм, вес 6,5 кг. Стандартный 19-дюймовый корпус высотой 2U. Окрашен в серебристо-чёрный цвет. Предназначен для установки в стойку.
Диапазон рабочих температур
- Эксплуатация: от +5°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 20–80% (без конденсата) при работе, до 95% при хранении
Совместимое оборудование и аксессуары
Для подключения HP M6612 LFF к массиву P6300/P6500 необходимы следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Контроллер / массив | HP StorageWorks P6300 (AJ830A), P6500 (AJ831A) | Только эти модели поддерживают M6612 |
| Кабель SAS (внешний) | HP Mini-SAS SFF-8088, длина 0,5–5 м | Для подключения полки к контроллеру |
| Жёсткие диски LFF 3,5" | HP 146/300/600/900 ГБ SAS 6 Гбит/с; 1/2/4/8/16/20 ТБ SATA (с переходником) | Ёмкость ограничена совместимостью с массивом |
| Интерпозеры (адаптеры) | HP SmartDrive SAS/SATA Carrier (используются штатно) | Обеспечивают горячую замену и мониторинг |
| Крепления для стойки | Входят в комплект (телескопические направляющие) | Стандартная установка в 19" стойку, 2U |
Аналоги HP M6612 LFF (AJ832A)
Если модель недоступна или требуется сравнение, рассмотрите следующие дисковой полки с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HP | HP M6712 LFF (AJ839A) | Аналогичная полка 12xLFF, но для HP P7000/P8000; несовместима с P6300/P6500. |
| Dell | PowerVault MD1200 | 12xLFF, SAS 6 Гбит/с, подключается к контроллерам Dell. Несовместима с HP P6300. |
| Lenovo | ThinkSystem D1200 | 12xLFF, SAS 12 Гбит/с, поддержка горячей замены. Для серверов Lenovo. |
| IBM | IBM System Storage EXP3000 | 12xLFF, SAS 3 Гбит/с, устаревшая модель. Редко встречается. |
Рекомендация: HP M6612 LFF (AJ832A) предназначена исключительно для массивов P6300/P6500. При выборе аналога убедитесь в совместимости с вашей системой хранения. Для новых проектов часто используется HP M6712 или решения на базе SAS JBOD.
Кому подойдёт HP M6612 LFF (AJ832A)
Рекомендуется, если вам нужно:
- Расширить ёмкость HP P6300/P6500 на 12 дополнительных дисков.
- Использовать надёжную проверенную дисковой полку HP.
- Горячая замена дисков без отключения системы.
- Масштабирование до 4 полок на один контроллер.
- Поддержка больших LFF-накопителей (до 20 ТБ и более).
Вероятно, не подойдёт, если:
- У вас не HP P6300/P6500 — полка не будет работать.
- Нужны отсеки для SSD SFF (2,5") — требуется другая полка или переходники.
- Не требуется масштабирование — одного массива достаточно.
- Ищете полку с интерфейсом 12 Гбит/с — M6612 ограничена 6 Гбит/с.
Технические характеристики
| Модель | HP M6612 LFF Drive Enclosure |
| Артикул | AJ832A |
| Тип | Корзина для жестких дисков (JBOD) |
| Форм-фактор | LFF (3,5 дюйма) |
| Количество отсеков | 12 |
| Интерфейс | SAS 6,0 Гбит/с (Mini-SAS SFF-8088) |
| Совместимость | HP StorageWorks P6300/P6500 |
| Горячая замена дисков | Да |
| Поддержка RAID | Зависит от контроллера (P6300/P6500) |
| Подключение | 2 порта Mini-SAS (вход/выход) |
| Охлаждение | Встроенные вентиляторы с горячей заменой |
| Блоки питания | Избыточные, AC 100-240В (модели с одним или двумя БП) |
| Монтаж в стойку | Да, 2U (телескопические направляющие в комплекте) |
| Габариты (Ш×Г×В) | 447 × 480 × 88 мм |
| Вес | 6,5 кг |
| Материал корпуса | Металл (серебристый/черный) |
| Рабочая температура | от +5°C до +40°C |
| Температура хранения | от -20°C до +70°C |
| Относительная влажность (работа) | 20% – 80% (без конденсата) |
| Относительная влажность (хранение) | 5% – 95% (без конденсата) |
| Производитель | HP (Hewlett Packard Enterprise) |
Часто задаваемые вопросы
Совместим ли HP M6612 LFF с другими массивами HP?
Нет, полка M6612 (AJ832A) предназначена только для HP StorageWorks P6300 и P6500. Для других систем используйте HP M6712 или универсальные JBOD.
Какие диски можно устанавливать?
Поддерживаются любые диски LFF 3,5" с интерфейсом SAS или SATA (с использованием штатных переходников HP). Рекомендуется использовать диски HP для полной совместимости.
Сколько полок можно подключить к одному массиву?
К одному контроллеру P6300/P6500 можно подключить до 4 полок M6612, что даёт до 48 дополнительных дисков.
Нужен ли отдельный контроллер для полки?
Нет, полка не имеет встроенного RAID-контроллера. Управление осуществляется через массив P6300/P6500, который отвечает за RAID и конфигурацию.
Поддерживает ли полка горячую замену блоков питания и вентиляторов?
Да, в стандартной комплектации установлены избыточные блоки питания и вентиляторы с возможностью замены в горячем режиме.
Какой тип кабеля нужен для подключения?
Используется кабель Mini-SAS SFF-8088 (внешний). Рекомендуется использовать HP фирменные кабели длиной 0,5–5 метров.
Можно ли использовать диски SATA в M6612?
Да, но через специальные интерпозеры (HP SmartDrive Carrier). Массив P6300/P6500 поддерживает SATA-диски с ограничениями по функциям (например, не работает S.M.A.R.T.).
Какова максимальная ёмкость одной полки?
Максимальная ёмкость зависит от используемых дисков. При установке 20 ТБ SATA дисков полка вмещает до 240 ТБ сырой ёмкости.
Включается ли полка в гарантию массива?
HP M6612 поставляется с отдельной гарантией (обычно 1 год, продлевается). Рекомендуется оформить расширенную поддержку.
Можно ли устанавливать полку в стойку без направляющих?
Да, в комплекте идут телескопические направляющие для монтажа в 19" стойку. Допускается установка на полку, но не рекомендуется для тяжелых конфигураций.
