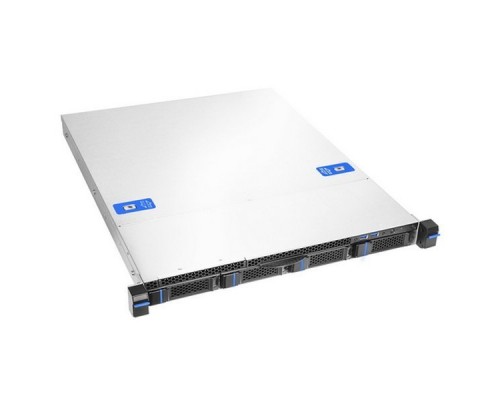

Серверная платформа 1U Chenbro RM14604T3-400L6 (артикул: RM14604H05*13947) — надёжная однопроцессорная стоечная платформа на базе материнской платы Intel S1200SPS с чипсетом Intel C232. Предназначена для установки процессоров Intel Xeon E3-1200 v5/v6 (LGA1151, TDP до 80 Вт) и до 64 ГБ оперативной памяти DDR4 ECC. Оснащена корзиной на 4 горячезаменяемых 3,5" диска, двумя дополнительными 2,5" отсеками и блоком питания Flex ATX 400 Вт. Идеальное решение для создания компактного сервера начального уровня.
Производительность и масштабирование
Платформа построена на проверенной комбинации Intel S1200SPS и чипсета C232, что обеспечивает стабильную работу серверных приложений. Поддержка оперативной памяти DDR4 ECC с частотой 2133 МГц (до 64 ГБ) гарантирует целостность данных.
Процессорный сокет LGA1151
- Поддержка Intel Xeon E3-1200 v5/v6 — до 4 ядер, TDP до 80 Вт.
- Интегрированное графическое ядро — нет необходимости в дискретной видеокарте.
- Чипсет Intel C232 — полный набор серверных функций.
Оперативная память
4 слота DDR4 UDIMM ECC с поддержкой частоты 2133 МГц. Максимальный объём — 64 ГБ (4 модуля по 16 ГБ). ECC-память автоматически исправляет ошибки, что критично для серверов и СХД.
Хранение данных и RAID
Платформа обеспечивает гибкость в организации дискового пространства — от быстрой замены дисков до аппаратного RAID.
Дисковая подсистема
- Горячая замена 3,5" дисков (4 шт.) — через бэкплейн SAS/SATA 12 Гбит/с.
- Внутренние 2,5" отсеки (2 шт.) — для SSD или HDD.
- Поддержка RAID 0, 1, 10, 5 — встроенный контроллер (Intel RSTe).
Контроллер и интерфейсы
6 портов SATA-III на материнской плате плюс бэкплейн с поддержкой SAS/SATA 12G. Этого достаточно для построения RAID-массивов без дополнительных контроллеров.
Сетевые возможности и управление
Платформа оснащена двумя гигабитными контроллерами Intel i210, которые обеспечивают высокую пропускную способность и совместимость.
Сетевые контроллеры
- 2 x Intel i210 (10/100/1000 Mbit) — поддержка разгрузки протоколов, VLAN и групп адаптеров.
- Поддержка агрегации каналов — увеличение пропускной способности и отказоустойчивость.
Передняя и задняя панели
На лицевой панели: кнопки Power, Reset, UID; 2 порта USB 2.0; индикаторы статуса. На задней панели: 2x USB 2.0, 2x USB 3.0, 2x RJ-45, 1x D-Sub (VGA).
Слоты расширения
Один слот PCI Express 3.0 x16 (полноразмерный, FH) и два слота PCI Express 3.0 x8 (фактически x8/x4). Это позволяет установить мощный RAID-контроллер, сетевую карту 10G или GPU для вычислений.
Дополнительные возможности
Система охлаждения
3 вентилятора 40x40x28 мм (средние) и воздуховод (Air Duct) обеспечивают эффективное охлаждение компонентов даже при полной нагрузке. Низкий уровень шума позволяет устанавливать сервер в офисных помещениях.
Управление и мониторинг
Хотя выделенного модуля управления (IPMI) нет, платформа поддерживает опциональные решения для удалённого мониторинга. Базовая диагностика доступна через светодиоды на передней панели.
Блок питания
Блок Flex ATX мощностью 400 Вт (FSP400-60FGGBA) с активным PFC и вентилятором 80 мм. Рассчитан на круглосуточную работу и обеспечивает стабильное питание всех компонентов.
Совместимое оборудование и аксессуары
Для сборки сервера на базе Chenbro RM14604T3-400L6 потребуются процессор, память, диски и опциональные модули. Ниже приведены основные рекомендованные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессор | Intel Xeon E3-1220 v5/v6, E3-1240 v5/v6, E3-1270 v5/v6 | TDP до 80 Вт, сокет LGA1151 |
| Оперативная память | DDR4 UDIMM ECC 2133 МГц (Samsung, Kingston, Micron) | 4 слота, до 64 ГБ |
| 2,5" накопители (диски/SSD) | SATA III, SAS 12G (через бэкплейн) | Для установки в корзину или внутренние отсеки |
| 3,5" накопители | HDD SATA/SAS 12G (до 4 шт.), например Seagate Exos или WD Gold | Горячая замена, поддержка до 22 ТБ на диск |
| Оптический привод | Slim SATA ODD (опционально) | Устанавливается в отсек на лицевой панели |
| RAID-контроллер (опция) | Broadcom 9560-8i, Adaptec 8885Q | Для поддержки RAID 6/60 или увеличения производительности |
| Сетевые карты (опция) | Intel X710-DA2 (2x10G SFP+), Intel I350-T4 (4x1G) | Установка в слот x16 или x8 |
Аналоги серверной платформы Chenbro RM14604T3-400L6
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | CSE-813MT-500CB | Аналогичный шасси 1U, 4x3,5" hot-swap, поддержка Xeon E3, БП 500 Вт. |
| QCT | PowerLeader PL-1102S | 1U, Xeon E3, 4x3,5", 2x Gigabit, до 64 ГБ ОЗУ. |
| Infortrend | GS 1012T | Специализированная платформа для СХД, похожий дизайн, поддержка SAS. |
| ASRock Rack | 1U Xeon E3 Barebone (4x3,5") | Аналогичная конфигурация, часто с более свежим чипсетом C246. |
| Intel | Intel Server System R1000WFR | Официальная платформа Intel на Xeon E3, 4x3,5", два сетевых порта. |
Рекомендация: При выборе аналога обращайте внимание на количество отсеков, мощность БП и возможность установки RAID-контроллера. Для небольших офисных серверов и систем хранения данных Chenbro RM14604T3-400L6 остаётся оптимальным выбором.
Кому подойдёт серверная платформа Chenbro RM14604T3-400L6
Рекомендуется, если вам нужно:
- Собрать компактный 1U сервер для офиса, филиала или небольшой компании.
- Организовать файловое хранилище на 4 диска с горячей заменой.
- Запустить виртуализацию (Hyper-V, VMware) на базе Xeon E3 и ECC-памяти.
- Получить стабильную платформу от проверенного производителя корпусов Chenbro.
- Использовать сервер как основу для СХД начального уровня, веб-сервера или контроллера домена.
Вероятно, не подойдёт, если:
- Вам нужно 8 и более дисков — тогда стоит обратить внимание на 2U корпус (RM22804 и т.п.).
- Планируете установку мощного GPU (блок питания 400 Вт может быть недостаточен).
- Необходимо горячее резервирование (HA) — платформа однопроцессорная, без возможности установки двух блоков питания.
- Требуется поддержка процессоров Intel Xeon Scalable — данная серия рассчитана на Xeon E3.
- Вы ищете готовый сервер с установленным процессором, памятью и дисками — покупается платформа (barebone), комплектующие приобретаются отдельно.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 550 x 438,5 x 43,2 мм. Сталь SGCC толщиной 1,0 мм. Цвет лицевой панели — чёрный. Крепление в стандартную 19-дюймовую стойку (в комплекте).
Система охлаждения
- 3 вентилятора 40x40x28 мм (средние) для обдува процессора, памяти и дисков.
- Пластиковый воздуховод (Air Duct) для направления потока воздуха.
- Автоматическая регулировка скорости вентиляторов (PWM).
Условия эксплуатации
- Рабочая температура: от +10°C до +35°C.
- Влажность: 20–80% (без конденсата).
- Уровень шума: не более 45 дБ (в зависимости от нагрузки).
Платформа устойчива к длительной круглосуточной работе в условиях серверных и офисных помещений.
Технические характеристики
| Модель | Chenbro RM14604T3-400L6 |
| Артикул | RM14604H05*13947 |
| Тип | Серверная платформа (barebone) 1U Rackmount |
| Материнская плата | Intel S1200SPS |
| Чипсет | Intel C232 |
| Процессор | Intel LGA1151 Xeon E3-1200 v5/v6, TDP до 80 Вт |
| Оперативная память | 4 слота DDR4 UDIMM ECC 2133 МГц, до 64 ГБ |
| Накопители | 6 x SATA-III (задняя панель) ; 4 x 3,5" Hot-Swap + 2 x 2,5" Internal |
| Backplane | SAS/SATA 12G |
| RAID | RAID 0, 1, 10, 5 (встроенный) |
| Графика | Интегрированная (Intel HD Graphics) |
| Оптический привод | Slim ODD (опционально) |
| Сетевые контроллеры | 2 x Intel i210 (10/100/1000 Mbit) |
| Передняя панель | 2 x USB 2.0; кнопки Power, Reset, UID; индикаторы |
| Задняя панель | 2 x USB 2.0, 2 x USB 3.0, 1 x D-Sub (VGA), 2 x RJ-45 |
| Слоты расширения | 1 x PCI Express 3.0 x16 (FH), 2 x PCI Express 3.0 x8 (x8/x4) |
| Охлаждение | 3 x 40x40x28 мм Middle Fan, 1 x Air Duct |
| Блок питания | Flex ATX 400 Вт, FSP400-60FGGBA |
| Форм-фактор корпуса | 1U Rackmount |
| Модель корпуса | Chenbro RM14604 |
| Материал корпуса | Сталь SGCC 1,0 мм |
| Габариты (Ш x Г x В) | 550 x 438,5 x 43,2 мм |
| Комплект поставки | MB User"s manual, BB User"s manual, Backplane, Riser Card PCIe x16, Installation CD, набор винтов, набор кабелей |
Часто задаваемые вопросы
Какие процессоры поддерживаются?
Intel Xeon E3-1200 v5 и v6 (LGA1151) с TDP до 80 Вт. Примеры: E3-1220, E3-1240, E3-1270. Установка Core i5/i7 не поддерживается чипсетом C232.
Какой максимальный объём оперативной памяти?
До 64 ГБ (4 модуля DDR4 UDIMM ECC по 16 ГБ). Рекомендуется использовать память с частотой 2133 МГц.
Сколько дисков можно установить?
4 диска 3,5" с горячей заменой и 2 внутренних диска 2,5". Всего 6 накопителей SATA/SAS. Поддерживается RAID 0, 1, 10, 5.
Есть ли поддержка SAS?
Да, бэкплейн поддерживает SAS 12 Гбит/с, поэтому можно устанавливать SAS-диски с соответствующим контроллером или использовать встроенный SATA-контроллер для SATA-дисков.
Какой блок питания установлен?
Flex ATX 400 Вт модели FSP400-60FGGBA. Обеспечивает стабильное питание для процессора Xeon, 4 HDD и дополнительных карт расширения.
Можно ли установить RAID-контроллер или 10G карту?
Да, есть один слот PCIe 3.0 x16 (полноразмерный) и два x8 (x8/x4). В них можно установить любой низкопрофильный контроллер или сетевую карту.
Подходит ли эта платформа для виртуализации?
Да, Xeon E3 с ECC-памятью и поддержка VT-x позволяют запускать Hyper-V, VMware ESXi или KVM. Рекомендуется установить SSD для системы и RAID-массив для виртуальных машин.
Как осуществляется управление без IPMI?
Базовая диагностика через светодиоды на передней панели. При необходимости можно установить внешний KVM-модуль или использовать программные средства удалённого доступа.
Какие аналоги существуют?
Supermicro CSE-813MT-500CB, Intel R1000WFR, ASRock Rack 1U E3. Они имеют схожие характеристики, но отличаются по цене и дополнительным опциям.
Где можно посмотреть комплект поставки?
В комплекте: материнская плата S1200SPS, корпус с бэкплейном, райзер-карта x16, набор винтов и кабелей. Процессор, память и диски приобретаются отдельно.
