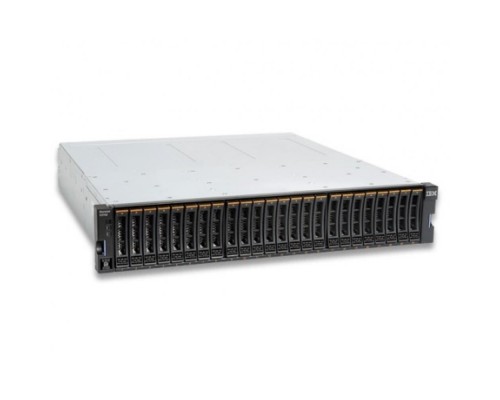

Корпус управления IBM Storwize V3700 Management Chassis 00Y2422 — это базовый элемент для построения системы хранения данных IBM Storwize V3700 (тип 2076). Шасси 2U обеспечивает размещение двух контроллерных модулей, блоков питания и вентиляторов, а также предоставляет интерфейсы для подключения дисковых полок и управления. Корпус рассчитан на установку в 19-дюймовую стойку и поддерживает горячую замену ключевых компонентов. Решение предназначено для средних и крупных предприятий, требующих отказоустойчивого SAN-хранилища.
Конструкция и управление системой хранения
Корпус управления Management Chassis (артикул 00Y2422) объединяет в себе все управляющие компоненты СХД IBM Storwize V3700. Внутри устанавливаются два контроллерных модуля (активный и резервный), обеспечивающие кэширование, репликацию и доступ к данным. Передняя панель оснащена светодиодными индикаторами, портами управления (Ethernet, USB) и консольным портом для диагностики.
Основные характеристики и совместимость
- Форм-фактор: Rack 2U, 19 дюймов.
- Поддерживаемые модули: два контроллера IBM Storwize V3700 (2076), до двух блоков питания (горячая замена) и вентиляторные модули.
- Интерфейсы управления: Ethernet-порт для web-интерфейса и CLI, консольный USB, сервисный порт.
- Питание: 100–240 В перем. тока, 50/60 Гц, резервирование 1+1.
Подключение дисковых полок и расширение
Корпус управления через SAS-интерфейсы подключается к полкам с дисками (Expansion Enclosure). Максимальное количество полок в цепочке зависит от конфигурации — до 9 дополнительных шасси. Это позволяет наращивать емкость до сотен терабайт.
Технические характеристики
| Производитель | IBM |
| Модель / Артикул | Storwize V3700 Management Chassis, 00Y2422 |
| Тип устройства | Корпус управления (контроллерное шасси) для СХД |
| Форм-фактор | 2U, 19 дюймов |
| Количество слотов для контроллеров | 2 (для модулей IBM 2076) |
| Количество блоков питания | 2 (горячая замена, 1+1 резерв) |
| Напряжение питания | 100–240 В перем. тока, 50/60 Гц |
| Тип охлаждения | Активное, 4 вентилятора (горячая замена) |
| Интерфейсы управления | Ethernet 1 GbE, USB console, сервисный порт |
| Индикаторы | Power, Status, Fault, ID |
| Максимальное количество подключаемых дисковых полок | До 9 (в зависимости от прошивки) |
| Рабочая температура | +10 °C до +35 °C |
| Относительная влажность | 20% – 80% без конденсации |
| Габариты (Ш×Г×В) | 483 × 460 × 86 мм |
| Вес (нетто) | ≈ 12–15 кг (без контроллеров и БП) |
| Монтаж в стойку | Да, в комплекте крепления |
| Совместимость | IBM Storwize V3700 (2076) |
| Базовая единица | шт |
| Краткое описание | Корпус управления IBM Storwize V3700 Management Chassis, 00Y2422 |
Совместимые компоненты и аксессуары
Для сборки и эксплуатации Storwize V3700 в корпусе 00Y2422 используются следующие модули и аксессуары.
| Тип компонента | Рекомендуемые модели / артикулы | Примечание |
|---|---|---|
| Контроллерный модуль | IBM 2076‑xxx (например, 2076‑212, 2076‑224) | Устанавливается в слоты шасси, два модуля для отказоустойчивости |
| Блок питания | IBM 00Y2424 (или аналогичный 850W AC) | Горячая замена, резервирование 1+1 |
| Вентиляторный модуль | IBM 00Y2426 (Fan Assembly) | Четыре штуки для полного охлаждения |
| Оптический кабель SAS (для подключения дисковых полок) | IBM 00YL849 (3m), 00YL850 (5m) и др. | Подключаются к задним портам Mini-SAS |
| Дисковая полка расширения | IBM Storwize V3700 Expansion Enclosure (2076‑24F, 2076‑12F) | Подключается к корпусу управления по SAS |
| Кабель управления (консоль) | USB A – USB mini, адаптер RJ45‑DB9 | Для первоначальной настройки |
Аналоги IBM Storwize V3700 Management Chassis 00Y2422
На вторичном рынке или в качестве альтернативы для storwize v3700 могут использоваться следующие шасси:
| Производитель | Модель / Артикул | Ключевые отличия / сходство |
|---|---|---|
| IBM | Storwize V3500 Management Chassis (00Y2419) | Меньше портов, не поддерживает расширение до 9 полок. Более старая версия. |
| IBM | Storwize V5000 Control Enclosure (в форм-факторе 2U) | Следующее поколение, совместимость с дисковыми полками V3700 ограничена. |
| Lenovo | Lenovo Storage V3700 (ту же архитектуру, может быть ребрендинг) | Идентичное шасси, часто одинаковые запчасти (вентиляторы, БП). |
| Dell | PowerVault MD34xx / MD38xx (контроллерное шасси) | Другой бренд, похожая концепция, но интерфейсы SAS не взаимозаменяемы. |
Рекомендация: При замене убедитесь, что корпус поддерживает те же типы контроллеров (2076‑xxx) и блоки питания. Наиболее близкий аналог внутри IBM/Lenovo — Lenovo Storage V3700 Management Chassis.
Кому подойдёт корпус IBM 00Y2422
Рекомендуется, если:
- Требуется построить отказоустойчивое SAN-хранилище для виртуализации (VMware, Hyper‑V).
- Нужна возможность горячей замены контроллеров, БП и вентиляторов.
- Вы планируете использовать дисковые полки IBM V3700 (12 или 24 отсека).
- Требуется корпус для резервного копирования или восстановления старой системы.
- У вас уже есть контроллеры и блоки питания для V3700.
Вероятно, не подойдёт, если:
- Вам нужна готовая система «всё в одном» — тогда лучше приобрести полную СХД.
- Используются контроллеры другого поколения (V5000, V7000) — шасси несовместимо.
- Нет необходимости в резервировании и корпоративных функциях.
- Вы ищете корпус для домашнего NAS — это избыточное и дорогое решение.
Часто задаваемые вопросы
Для чего предназначен корпус управления IBM Storwize V3700 Management Chassis 00Y2422?
Это шасси для размещения управляющих модулей (контроллеров) системы хранения данных IBM Storwize V3700. Обеспечивает питание, охлаждение и связь между модулями, а также подключается к полкам с дисками.
Какие модули совместимы с данным шасси?
Шасси предназначено для установки двух контроллерных модулей IBM Storwize V3700 (тип 2076), а также может содержать вентиляторные модули и блоки питания. Для точного списка совместимости обратитесь к официальной документации IBM.
Подходит ли корпус для монтажа в стойку?
Да, корпус имеет форм-фактор 2U и ширину 19 дюймов, что позволяет устанавливать его в стандартную серверную стойку.
Какие интерфейсы управления доступны на корпусе?
На передней панели расположены порты Ethernet для управления (сервисный порт, порт управления), а также консольный порт USB и индикаторы состояния.
В чём отличие корпуса управления от дисковых полок?
Корпус управления (Management Chassis) содержит контроллеры и управляющую электронику, а дисковые полки (expansion enclosure) содержат только диски и подключаются к корпусу управления.
Поддерживает ли шасси горячую замену компонентов?
Да, блоки питания и вентиляторы можно заменять без выключения системы. Контроллерные модули также поддерживают горячую замену при наличии двух модулей.
Какое напряжение питания требуется для 00Y2422?
Корпус работает от двух источников питания 100–240 В переменного тока, 50/60 Гц. Конкретные параметры указаны на заводской табличке.
Можно ли использовать корпус управления совместно с другими моделями IBM Storwize?
Корпус 00Y2422 предназначен именно для Storwize V3700. Для других моделей (V3500, V5000) требуются иные шасси.
Каковы условия эксплуатации корпуса?
Температура от +10 до +35 °C, влажность от 20 до 80% без конденсации. Рекомендуется установка в вентилируемых серверных помещениях.
Входит ли в комплект поставки корпус с уже установленными модулями?
Обычно корпус поставляется без контроллеров, дисков и дополнительных модулей. Наличие конкретной комплектации уточняйте у продавца.
