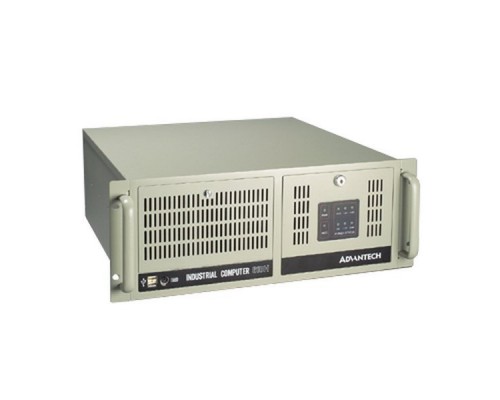

Корпус серверный 4U Rackmount Advantech IPC-610BP-00XHE — промышленный корпус высотой 4U для монтажа в 19-дюймовую стойку. Рассчитан на установку 14-слотовых пассивных backplane и ATX/Mini Redundant блоков питания. Стальной корпус бежевого цвета с фронтальным пылевым фильтром, двумя вентиляторами 92×92 и внешними отсеками 3.5″ и 5.25″. Предназначен для создания надёжных серверных и промышленных систем, где требуется масштабируемость и удобство обслуживания.
Конструкция и вместимость
Корпус изготовлен из стали, лицевая панель также стальная. Габариты 482×177×479 мм (Ш×В×Г) обеспечивают стандартное 4U размещение в стойке. Внутреннее пространство оптимизировано для установки материнских плат формата ATX, MicroATX и Mini-ITX, а также passthrough backplane на 14 слотов.
Установка компонентов
- 14-слотовая backplane — поддержка пассивных плат для промышленных компьютеров.

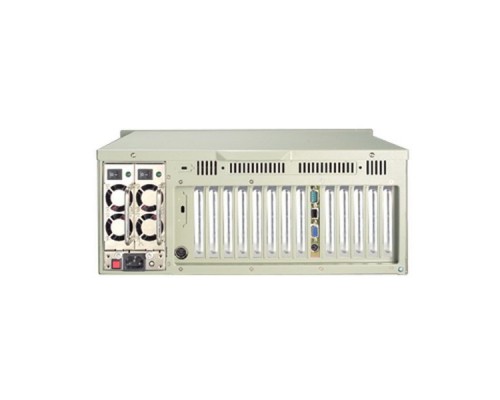

- Блок питания — не входит в комплект, возможна установка стандартного ATX или Mini Redundant (вертикальное расположение в задней части).
- Внешние отсеки: 1 × 3.5″ и 3 × 5.25″ для накопителей, оптических приводов или дополнительных устройств.
- Вентиляция: два фронтальных вентилятора 92×92 мм с пылевым фильтром для защиты от загрязнений.
Организация внутреннего пространства

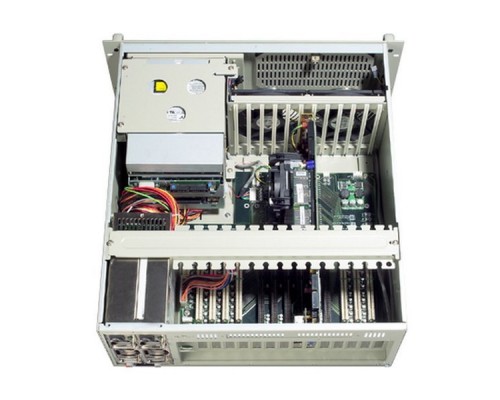

Продуманное расположение отсеков и креплений упрощает сборку и обслуживание системы. Вертикальная установка БП в задней части корпуса освобождает место для длинных плат расширения.
- Управление кабелями — предусмотрены отверстия и стяжки для аккуратной прокладки проводов.
- Замки и фиксаторы — лицевая панель может быть дополнительно защищена от несанкционированного доступа.
- Порт PS/2 на лицевой панели — удобен для подключения клавиатуры/мыши при настройке.
Дополнительные особенности
Интерфейсы и порты
- 2 порта USB 2.0 на лицевой панели — быстрый доступ для подключения периферии.
- Возможность установки до 10 портов (USB/D-Sub/COM) через слоты расширения на лицевой панели.
- Пылевой фильтр — съёмный, легко очищается, продлевает срок службы вентиляторов и компонентов.
Совместимые компоненты
Корпус Advantech IPC-610BP-00XHE совместим с широким спектром промышленных и серверных компонентов. Ниже приведены основные рекомендуемые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Материнские платы | Стандартные ATX, MicroATX, Mini-ITX; промышленные платы Advantech AIMB/PCA серий | При использовании backplane — совместимость с платами формата PICMG 1.3 |
| Блоки питания (ATX) | Стандартные ATX 12V (EPS12V для серверных конфигураций) мощностью от 300 до 1000 Вт | Устанавливается вертикально в задней части корпуса |
| Backplane (пассивные платы) | Advantech PCA-6114BP, PCA-6115BP, PCA-6134BP (14 слотов PCI/ISA/PCIe) | Монтаж по центру корпуса, крепление на стойки |
| Вентиляторы 92×92 мм | Два штатных вентилятора в комплекте (замена на любые стандартные 92 мм) | С пылевым фильтром, возможна замена на более производительные |
| Накопители | SATA/SAS/SSD 2.5″ и 3.5″; оптические приводы 5.25″ | Отсеки без салазок — используйте стандартные винты |
Аналоги серверного корпуса 4U Rackmount
Если модель Advantech IPC-610BP-00XHE недоступна или требуется альтернатива, рассмотрите следующие аналоги с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Advantech | IPC-610BP-00XHE (текущая модель) | Базовая версия, бежевый цвет, 14 слотов, два вентилятора |
| Advantech | IPC-610BP-00XBE (чёрный корпус) | Аналогичен, но в чёрном цвете, подходит для тёмных стоек |
| Advantech | IPC-602BP-00XHE (2U версия) | Меньше высота (2U), 7 слотов backplane, для ограниченного пространства |
| IEI Technology | RACK-4000 (4U) | Аналогичная конструкция, 14 слотов, ATX БП, 2×USB, чёрный/бежевый |
| Giada | G4000 (4U) | Поддержка до 15 слотов, ATX, пылевой фильтр, ниже цена |
| StarTech | 4U Rackmount Chassis (RK4U22) | 10 слотов, ATX, вентиляторы, без backplane, универсальный |
Рекомендация: При выборе аналога обращайте внимание на количество слотов backplane, наличие фильтра и цвет корпуса. Для промышленных задач с 14-слотовыми платами оптимальны модели Advantech IPC-610BP или IEI RACK-4000.
Кому подойдёт Advantech IPC-610BP-00XHE
Рекомендуется, если вам нужно:
- Построить промышленный компьютер с 14 пассивными картами расширения.
- Разместить оборудование в 19-дюймовой стойке высотой 4U.
- Обеспечить пылезащиту с помощью съёмного фильтра.
- Установить стандартный ATX блок питания с возможностью резервирования.
- Быстрый доступ к USB, PS/2 и портам на лицевой панели.
Вероятно, не подойдёт, если:
- Требуется корпус для домашнего ПК — избыточен и дорог.
- Нужна поддержка только 1–2 карт расширения — достаточно Mini-ITX корпуса.
- Важен компактный размер — выберите 2U или 3U.
- Нужны встроенные отсеки для горячей замены HDD — потребуются корпуса с внутр. корзиной.
Конструкция и условия эксплуатации
Материалы и отделка
Корпус полностью стальной, окрашен порошковой краской. Цвет снаружи и внутри — бежевый. Передняя панель также стальная, бежевая. Окно на боковой панели отсутствует, что обеспечивает дополнительную жесткость и экранирование.
Условия монтажа
- Температура эксплуатации: от 0°C до +50°C
- Температура хранения: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Корпус предназначен для использования в серверных, производственных цехах, лабораториях и офисах.
Технические характеристики
| Модель | Advantech IPC-610BP-00XHE |
| Артикул | IPC-610BP-00XHE |
| Форм-фактор корпуса | Rackmount 4U, 19″ |
| Основной цвет корпуса снаружи | Бежевый |
| Основной цвет лицевой панели | Бежевый |
| Основной цвет корпуса внутри | Бежевый |
| Материал корпуса | Сталь |
| Материал лицевой панели | Сталь |
| Наличие блока питания | Не идёт в комплекте; возможность установки ATX или Mini Redundant |
| Месторасположение БП | Вертикальное, в задней части корпуса |
| Установленные вентиляторы | 2 × 92×92 мм фронтальных |
| Пылевой фильтр (фронт) | Да |
| Наличие окна на боковой панели | Нет |
| Внешние слоты 3.5″ | 1 |
| Внешние слоты 5.25″ | 3 |
| USB 2.0 на лицевой панели | 2 |
| Ширина, мм | 482 |
| Высота, мм | 177 |
| Глубина, мм | 479 |
| Особенности | Поддержка 14-слотовых backplane, установка до 10 портов USB/D-Sub/COM, порт PS/2 на лицевой панели |
| Комплект поставки | Инструкция, крепежный комплект |
Часто задаваемые вопросы
Для каких целей предназначен данный корпус?
Для промышленных и серверных систем, требующих установки 14-слотовых пассивных backplane и стандартных ATX блоков питания. Подходит для создания систем управления, телекоммуникационного оборудования и рабочих станций.
Входит ли блок питания в комплект?
Нет, блок питания не входит. Корпус поддерживает установку стандартного ATX или Mini Redundant блока питания с вертикальным расположением в задней части.
Сколько слотов расширения поддерживается?
При использовании подходящей backplane — до 14 слотов (пассивных). Также имеется 3 внешних слота 5.25″ и 1 слот 3.5″ для накопителей.
Какой цвет корпуса?
Корпус полностью бежевый: снаружи, внутри и лицевая панель. Есть также черная версия IPC-610BP-00XBE.
Есть ли пылевой фильтр?
Да, фронтальный съёмный пылевой фильтр легко очищается и защищает внутренние компоненты от загрязнения.
Какие вентиляторы установлены?
Два вентилятора размером 92×92 мм (стандартные, можно заменить на другие 92 мм).
Можно ли установить материнскую плату ATX?
Да, корпус поддерживает установку ATX, MicroATX и Mini-ITX материнских плат. Также возможна установка backplane для промышленных систем.
Какие интерфейсы на лицевой панели?
2 порта USB 2.0, порт PS/2 (для клавиатуры/мыши) и возможность установки до 10 дополнительных портов (USB/D-Sub/COM) через заглушки.
Совместим ли корпус с блоками питания стандарта EPS12V?
Да, он подходит для большинства стандартных ATX и EPS12V блоков питания (форм-фактор 150×86×140 мм).
Какой гарантийный срок?
Стандартная гарантия Advantech — 2 года. Уточняйте у продавца.
