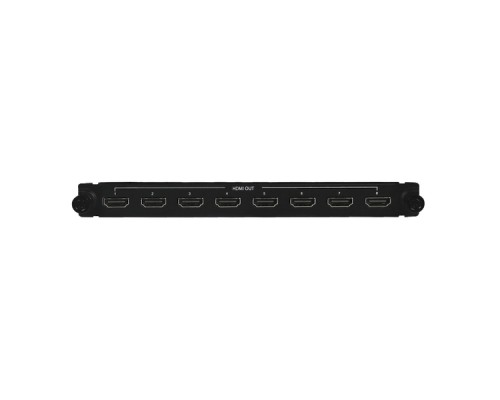

Контроллер видеостены Uniview FB-SC90-08HI-X-NB — профессиональное устройство для построения мультиэкранных систем с разрешением до 8K (7680×4320). Оснащён 8-ядерным процессором ARM Cortex-A53, 4 ГБ DDR4 и 8 портами HDMI 2.0 (вход/выход). Позволяет одновременно обрабатывать до 8 независимых видеопотоков и выводить их на видеостену с частотой 60 Гц. Поддерживает декодирование H.265/H.264, управление через LAN и RS-232, а также протоколы ONVIF и RTSP для интеграции с IP-камерами.
Высокая производительность и обработка 8K
Контроллер построен на мощной ARM-платформе: 8 ядер Cortex-A53, 4 ГБ оперативной памяти и 32 ГБ встроенного накопителя eMMC. Это обеспечивает плавное декодирование и смешивание нескольких потоков 4K, а также работу с одним потоком 8K. Коммутационная способность шины HDMI 2.0 составляет 18 Гбит/с на порт.
8 входов и 8 выходов HDMI 2.0
- Независимые входы/выходы — каждый порт поддерживает видеосигнал до 4K@60 Гц (3840×2160) или 8K@30 Гц.
- Гибкое распределение — можно вывести любой вход на любой выход или сформировать единое полотно из нескольких дисплеев.
- Аппаратное масштабирование — автоматическое приведение разрешения к настройкам видеостены.
Декодирование современных кодеков
Аппаратный декодер поддерживает H.265, H.264, MPEG4 и MJPEG. Это позволяет подключать IP-камеры и медиаплееры напрямую, без внешних устройств. Аудиокодеки G.711, G.726, AAC, PCM обеспечивают синхронный звук.
Управление и интеграция в систему
Контроллер предоставляет администратору полный контроль над видеостеной через LAN и последовательный порт RS-232.
Инструменты управления
- Веб-интерфейс — настройка макетов, выбор источников, обновление ПО.
- RS-232 — интеграция с системами автоматизации (Crestron, AMX).
- Протоколы — TCP/IP, UDP, HTTP, DHCP, DNS, DDNS, NTP, RTSP, ONVIF.
Безопасность и контроль доступа
- Парольная защита — доступ к веб-интерфейсу по логину/паролю.
- Сегментирование зон — ограничение на подключение по IP-адресам.
- Логирование событий — запись действий оператора.
Дополнительные возможности
Создание макетов и сценариев
Поддерживается до 16 пользовательских макетов (шаблонов) с произвольным размером и расположением окон. Переключение между макетами по расписанию или через внешние команды.
Поддержка аудио
Каждый выход HDMI передаёт стереозвук. Возможна синхронизация звука с видео, а также микширование из нескольких источников.
Работа с IP-камерами (ONVIF/RTSP)
Контроллер может сам подключаться к сетевым камерам и декодировать их потоки, выводя на видеостену без дополнительного ПО.
Настройка EDID
Эмуляция EDID на каждом входе и выходе для совместимости с любыми дисплеями и источниками.
Совместимое оборудование и аксессуары
Для корректной работы контроллера Uniview FB-SC90-08HI-X-NB рекомендуется использовать качественные HDMI-кабели и сертифицированные переходники.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| HDMI-кабели (видеовход) | HDMI 2.0, длина до 15 м (для 4K) или до 5 м (для 8K). Бренды: Belkin, Cablexpert, ProSignal | Для стабильной передачи 4K@60Гц / 8K@30Гц |
| HDMI-кабели (видеовыход) | HDMI 2.0, аналогично входам. Для больших расстояний — активные удлинители (HDMI over IP или оптика) | Расстояние до дисплея обычно 3–5 м |
| Удлинители HDMI over IP | AVAccess, EZCast, Kramer (до 100 м по витой паре) | Если видеостена удалена от контроллера |
| Консольный кабель RS-232 | DB9 (female) — клеммник 2-pin. В комплекте не поставляется. | Для подключения к внешним контроллерам |
| Источники видеосигнала | Компьютеры, медиаплееры, IP-камеры (ONVIF), ресиверы | Разрешение не должно превышать 8K@30Гц на порт |
| Крепление в стойку | 1U, стандартные 19". Входят в комплект. | Монтажные уши прилагаются |
Аналоги Uniview FB-SC90-08HI-X-NB
Если данная модель отсутствует на складе или требуется расширенная функциональность, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Uniview | FB-SC60-04HI-X-A1 | Младшая модель: 4 входа/выхода HDMI, процессор 4 ядра, 2 ГБ ОЗУ. Без поддержки ONVIF. |
| Uniview | FB-SC120-16HI-X-NB | Старшая модель: 16 входов/выходов, 8 ГБ ОЗУ, поддержка синхронизации с несколькими стенами. |
| TVOne | CORIOview 4K-MV-84-HDMI | 8 входов+4 выхода HDMI, встроенный процессор масштабирования. Более высокая цена. |
| Matrox | Mura IPX-4K-DVI | 4 входа DVI/HDMI, поддержка внешних кодеков. Узкая специализация для телепроизводства. |
| Vivitek | NovoDS10 | Цифровой проигрыватель с возможностью вывода на 4 дисплея, 2 входа HDMI. Не подходит для больших стен. |
| Lightware | MX-8x8-DH-IBO | Матричный коммутатор 8×8 с поддержкой 4K, но без встроенного декодирования IP-камер. |
Рекомендация: Если нужна интеграция с ONVIF и декодирование H.265, Uniview FB-SC90-08HI-X-NB оптимален. Для простых презентаций подойдут TVOne или Lightware.
Кому подойдёт Uniview FB-SC90-08HI-X-NB
Рекомендуется, если вам нужно:
- Построить видеостену 2×2, 3×3 или 4×2 дисплеев с общим разрешением до 8K.
- Одновременно выводить 6-8 разных видеопотоков (камеры, компьютеры, плееры).
- Использовать IP-камеры с ONVIF/RTSP без дополнительного сервера.
- Управлять контентом через LAN или RS-232 (системы автоматизации).
- Получить компактное решение в форм-факторе 1U для стойки.
Вероятно, не подойдёт, если:
- Требуется всего 1-2 выхода (достаточно простого HDMI-сплиттера).
- Видеостена не нужна (достаточно одного монитора).
- Нужна поддержка 4K выше 60 Гц (выберите модели с HDMI 2.1).
- Необходимо обрабатывать более 8 независимых входов (смотрите FB-SC120).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 440×44×280 мм, вес 3,5 кг. Крепится в стандартную 19-дюймовую стойку. Корпус оснащён вентиляторами для активного охлаждения.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе
Позволяет устанавливать устройство в серверных, аппаратных и производственных помещениях с неполным кондиционированием.
Технические характеристики
| Модель | Uniview FB-SC90-08HI-X-NB |
| Артикул | FB-SC90-08HI-X-NB |
| Тип устройства | Контроллер видеостены |
| Процессор | 8-ядерный ARM Cortex-A53 |
| Оперативная память | 4 ГБ DDR4 |
| Встроенная память | 32 ГБ eMMC |
| Интерфейсы управления | HDMI, RS-232, LAN |
| Поддерживаемые разрешения | до 8K (7680×4320) @30 Гц; 4K (3840×2160) @60 Гц |
| Количество входов | 8xHDMI 2.0 |
| Количество выходов | 8xHDMI 2.0 |
| Частота обновления | 60 Гц (макс.) |
| Поддержка протоколов | TCP/IP, UDP, HTTP, DHCP, DNS, DDNS, NTP, RTSP, ONVIF |
| Поддержка форматов видео | H.265, H.264, MPEG4, MJPEG |
| Поддержка аудиоформатов | G.711, G.726, AAC, PCM |
| Рабочая температура | от -10°C до +55°C |
| Потребляемая мощность | 60 Вт |
| Габариты (ШxВxГ) | 440×44×280 мм |
| Вес | 3,5 кг |
| Монтаж в стойку | Да, 1U |
| Производитель | Uniview |
Часто задаваемые вопросы
Какая максимальная частота обновления выходного сигнала?
60 Гц на каждый выход HDMI 2.0 при разрешении до 8K. При суммарной нагрузке на процессор частота может снижаться, но в стандартных режимах 60 Гц гарантируется.
Можно ли управлять контроллером через мобильное приложение?
Предусмотрено управление через веб-интерфейс (LAN) и RS-232. Мобильное приложение не поставляется, но возможно написание собственного API через HTTP-команды.
Как обновить прошивку устройства?
Прошивка загружается через веб-интерфейс в разделе «Обновление ПО». Поддерживаются файлы .bin или .img. Рекомендуется сохранять резервную копию конфигурации.
Поддерживает ли контроллер поворот изображения на 90°?
Да, в настройках каждой зоны вывода можно задать поворот на 0°, 90°, 180° или 270°. Это полезно для вертикальных видеостен.
Какое максимальное количество источников можно подключить?
Физически 8 входов HDMI 2.0. Однако через сетевые потоки RTSP/ONVIF можно добавить до 64 IP-камер (при достаточной производительности процессора).
Есть ли поддержка HDR10 или Dolby Vision?
Контроллер поддерживает HDR10 (статический метаданные) для видео H.265/H.264. Dolby Vision не сертифицирован.
Можно ли создавать многослойные макеты (PiP, наложение)?
Да, поддерживается «картинка в картинке» (PiP) и наложение текста/изображений на видео. Количество слоёв ограничено аппаратными ресурсами.
Какая гарантийная политика для контроллера?
Стандартная гарантия 2 года от производителя Uniview. Возможно расширение до 5 лет при регистрации на сайте.
Требуется ли дополнительное охлаждение при работе 24/7?
Вентиляторы встроены, устройство рассчитано на круглосуточную работу. Рекомендуется устанавливать в помещении с температурой до +45°C для долговечности.
Совместим ли контроллер с дисплеями других брендов?
Да, любой дисплей с HDMI 2.0 входом. Для корректной работы с видеостеной желательно, чтобы дисплеи поддерживали одинаковые EDID.
