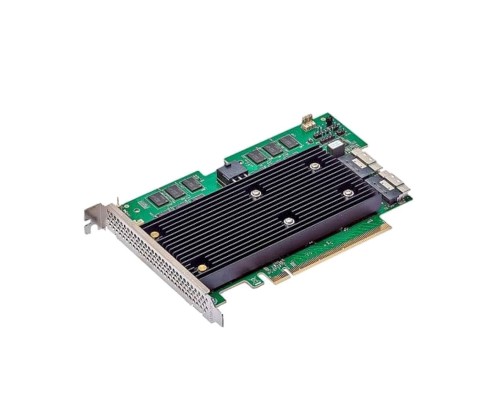

Broadcom 9670W-16i (MegaRAID) (арт. 05-50113-00003 / 03-50113-00002) — высокопроизводительный RAID-контроллер с интерфейсом PCIe 4.0 x16, предназначенный для серверов и систем хранения корпоративного уровня. Обеспечивает подключение до 16 накопителей SAS/SATA/NVMe напрямую и до 240 устройств с использованием экспандеров. Контроллер оснащён 8 ГБ кэш-памяти, поддерживает уровни RAID 0, 1, 5, 6, 10, 50, 60 и обеспечивает пропускную способность до 24000 МБ/с. Идеальное решение для критически важных приложений, баз данных и высоконагруженных систем.
Максимальная производительность и пропускная способность
Контроллер построен на базе процессора SAS4116W и интерфейса PCIe 4.0 x16, что обеспечивает пропускную способность до 24000 МБ/с. 8 ГБ встроенной кэш-памяти позволяют обрабатывать большое количество одновременных операций ввода/вывода.
Поддержка NVMe, SAS и SATA
- NVMe U.2/U.3 — низкая задержка и высокая скорость для самых требовательных задач.
- SAS (12 Гбит/с) — надёжное подключение корпоративных дисков.
- SATA (6 Гбит/с) — совместимость с бюджетными накопителями.
- Возможность одновременного использования разных типов дисков в одном массиве.
2 порта SFF-8654 (x8)
Для подключения накопителей используются два внутренних порта SFF-8654 (x8). Каждый порт обеспечивает скорость до 8 линий PCIe 4.0. Поддерживаются прямые подключения и работа через SAS-экспандеры.
Управление массивами и защита данных
Контроллер предоставляет полный набор функций для создания, мониторинга и защиты RAID-массивов.
Инструменты управления
- MegaRAID Storage Manager (MSM) — графическая утилита для локального и удалённого управления.
- CLI (StorCLI) — командная строка для автоматизации и скриптов.
- Web-интерфейс — управление через браузер (при установке соответствующего ПО).
- Поддержка SGPIO и SES — мониторинг состояния дисков и корзин.
Защита кэша и данных
- Опциональная защита CacheVault — сохранение данных кэша при сбое питания (требуется дополнительный модуль).
- Patrol Read — фоновое сканирование массива для выявления проблем.
- Consistency Check — проверка целостности данных.
- Online Capacity Expansion (OCE) — расширение массива без остановки.
Поддерживаемые уровни RAID
RAID 0, 1, 5, 6, 10, 50, 60. Гибкая конфигурация под любые задачи: от максимальной производительности (RAID 0) до максимальной отказоустойчивости (RAID 6). Возможно создание нескольких массивов на одном контроллере.
Дополнительные возможности и надёжность
Наработка на отказ (MTBF)
MTBF составляет 3000 тыс. часов, что подтверждает высокую надёжность контроллера в круглосуточном режиме работы.
Энергопотребление
Контроллер потребляет всего 28 Вт, что делает его эффективным решением для серверов с высокой плотностью размещения.
Поддержка JBOD
Режим JBOD (Just a Bunch Of Disks) позволяет передавать управление дисками операционной системе, используя контроллер как HBA.
Совместимое оборудование и аксессуары
Для подключения накопителей и расширения функциональности рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| SSD NVMe U.2/U.3 | Intel D7-P5510, Samsung PM9A3, Micron 7450 Pro, Kioxia CM6-V | Высокая производительность, низкая задержка |
| HDD SAS 12 Гбит/с | Seagate Exos X18, WD Gold, Toshiba MG09 | Надёжность для хранения больших объёмов |
| Экспандеры SAS | Broadcom SAS3x36, SAS3x40, Intel RES3FV288 | Для подключения более 16 устройств |
| Кабели SFF-8654 | SFF-8654 (контроллер) → SFF-8639 (диск) или SFF-8654 → 4x SFF-8639 (для NVMe) | Длина до 1 м — оптимально |
| Модуль защиты кэша | Broadcom CacheVault CVPM05 (опционально) | Защита данных при внезапном отключении питания |
Аналоги Broadcom 9670W-16i
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom | 9670W-24i (05-50114-00003) | 24 порта, PCIe 4.0, 8 ГБ кэша, поддержка NVMe |
| Broadcom | 9560-16i (05-50110-00003) | PCIe 3.0, 4 ГБ кэша, без поддержки NVMe |
| Broadcom | 9400-16i (05-25420-00002) | PCIe 3.0, 2 ГБ кэша, SAS/SATA, без NVMe |
| Microchip (Adaptec) | SmartRAID 3168-16i / 3288-16i | PCIe 4.0, 8 ГБ, поддержка NVMe, maxCache |
| Marvell | 88SE1296 (на базе чипа) | OEM-решения, часто встречаются в серверах Dell/HPE |
Рекомендация: Для задач, где критична низкая задержка (базы данных, виртуализация), рекомендуется оставаться на 9670W-16i. Если NVMe не требуется, можно рассмотреть 9560-16i для экономии.
Кому подойдёт Broadcom 9670W-16i
Рекомендуется, если вам нужно:
- Построить высокопроизводительное хранилище на NVMe/SAS для ЦОД или серверной.
- Подключить до 16 накопителей напрямую без дополнительных экспандеров.
- Использовать продвинутые уровни RAID (60) для защиты от множественных сбоев.
- Получить пропускную способность PCIe 4.0 для работы с быстрыми SSD.
- Управлять массивами удалённо через MegaRAID или CLI.
Вероятно, не подойдёт, если:
- Вы используете только SATA HDD и не планируете NVMe — избыточно и дорого.
- Вам нужно подключить более 16 дисков без экспандеров — рассмотрите 9670W-24i.
- Бюджет ограничен — можно обратить внимание на 9560-16i (PCIe 3.0, 4 ГБ).
- Не требуется защита кэша — встроенная батарея отсутствует, нужен опциональный модуль.
Конструкция и условия эксплуатации
Форм-фактор и монтаж
Контроллер выполнен в низкопрофильном форм-факторе MD2. Размеры 167.52×111.15 мм (ширина и глубина). Устанавливается в слот PCIe x16 (физический x16, электрический x16). Рекомендуется обеспечить пассивное охлаждение в корпусе сервера.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата) при работе, до 95% при хранении
Контроллер предназначен для установки в серверы и системы хранения с принудительной вентиляцией.
Технические характеристики
| Модельный ряд | MegaRAID |
| Интерфейс | PCIe x16 |
| Версия интерфейса | 4.0 |
| Поддерживаемые дисковые интерфейсы | SAS/SATA/NVMe |
| Количество устройств с прямым подключением | 16 |
| Количество устройств с концентраторами (экспандерами) | 240 |
| Поддерживаемые уровни RAID | 0, 1, 5, 6, 10, 50, 60 |
| Контроллер (чипсет) | SAS4116W |
| Внутренние порты | 2× SFF-8654 (x8) |
| Пропускная способность интерфейса, МБ/с | 24000 |
| Наработка на отказ (MTBF), тыс. час | 3000 |
| Потребление энергии, Вт | 28 |
| Память, ГБ | 8 |
| Защита Cache | Опционально (CacheVault CVPM05) |
| Вид поставки | RTL (Retail Kit) |
| Ширина, мм | 167.52 |
| Глубина, мм | 111.15 |
| Комплект поставки | Контроллер, документация |
| Производитель | Broadcom |
Часто задаваемые вопросы
Какие типы накопителей поддерживает контроллер?
Контроллер поддерживает SAS (12 Гбит/с), SATA (6 Гбит/с) и NVMe (U.2/U.3) через порты SFF-8654. Все три типа могут использоваться одновременно в разных массивах.
Нужно ли отдельное питание для контроллера?
Нет, контроллер получает питание через слот PCIe (до 75 Вт). Потребление не превышает 28 Вт, поэтому дополнительное питание не требуется.
Поддерживает ли контроллер загрузку с NVMe-диска?
Да, при наличии соответствующей поддержки со стороны материнской платы и UEFI. Рекомендуется проверять совместимость с конкретной системой.
Какой объём кэш-памяти и какого типа?
8 ГБ DDR4-3200. Кэш используется для ускорения операций записи/чтения. Для защиты кэша при сбое питания опционально устанавливается модуль CacheVault.
Совместим ли контроллер с PCIe 3.0?
Да, контроллер совместим с PCIe 3.0, но будет работать на скорости PCIe 3.0. Для полной производительности требуется слот PCIe 4.0.
Поддерживается ли горячая замена дисков?
Да, все диски, подключенные через SAS/SATA/NVMe, поддерживают горячую замену при использовании соответствующих корзин и бэкплейнов.
Можно ли использовать этот контроллер в режиме HBA (JBOD)?
Да, поддерживается режим JBOD, при котором контроллер передаёт управление дисками операционной системе. Переключение производится через утилиты MegaRAID.
Какие операционные системы поддерживаются?
Windows Server, Linux (Red Hat, SUSE, Ubuntu), VMware ESXi, FreeBSD. Актуальные драйверы доступны на сайте Broadcom.
Входит ли в комплект модуль защиты кэша?
Нет, модуль защиты CacheVault приобретается отдельно (арт. CVPM05). Для сохранения кэша при сбое питания рекомендуется его установка.
Какова максимальная длина кабеля SFF-8654?
Для NVMe рекомендуется длина до 1 м для сохранения целостности сигнала. Для SAS допустима длина до 3 м при использовании качественных кабелей.
