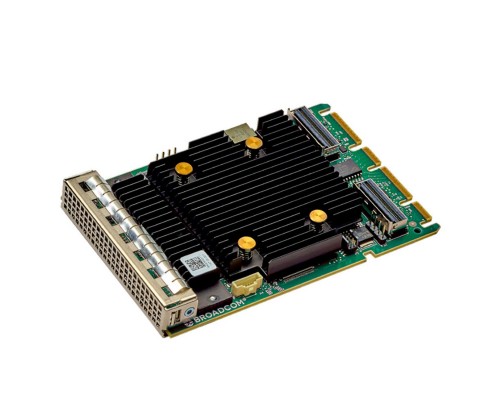

Broadcom (Avago) 9562-16i SGL (артикулы 05-50137-00001 / 03-50137-00001) — высокопроизводительный RAID-контроллер на базе чипа SAS3916 с интерфейсом PCIe 3.0 x8. Поддерживает SAS, SATA и NVMe (триплекс), обеспечивая гибкость при построении систем хранения данных. Оснащён 8 ГБ кэш-памяти с защитой от сбоев питания (CacheVault). Предназначен для серверов корпоративного уровня, где требуются высокая скорость и надёжность при работе с большими массивами данных.
Высокая производительность и надёжность
Контроллер Broadcom 9562-16i построен на проверенной платформе SAS3916: до 12 Гбит/с на каждый порт SAS, поддержка NVMe через PCIe 3.0. Обеспечивает пропускную способность до 6,6 ГБ/с (зависит от конфигурации) и до 1,5 млн IOPS в случайных операциях.
Интерфейс PCIe 3.0 x8 и 16 внутренних линий
- 2 порта SFF-8654 (x8) — каждый порт поддерживает до 8 линий SAS/SATA/NVMe.
- Скорость передачи — до 12 Гбит/с на линию SAS, до 8 ГТ/с на линию NVMe.
- Поддержка NVMe — прямое подключение NVMe-накопителей (U.2/U.3) без потери производительности.
Кэш-память 8 ГБ с защитой CacheVault
- Объём кэша — 8 ГБ DDR4-2133.
- Защита данных — технология CacheVault (flash-память + суперконденсатор) гарантирует сохранность кэша при внезапном отключении питания.
- Автоматическое восстановление — при подаче питания данные из flash переносятся обратно в кэш.
Управление и конфигурация
Контроллер поддерживает полный набор инструментов для настройки и мониторинга RAID-массивов.
Утилиты управления
- MegaRAID Storage Manager (MSM) — графический интерфейс для ОС Windows/Linux/VMware.
- WebBIOS — настройка RAID через BIOS/UEFI при загрузке.
- CLI (StorCLI) — командная строка для автоматизации и скриптов.
- HII (UEFI) — настройка через меню UEFI.
Поддерживаемые уровни RAID
- RAID 0, 1, 5, 6, 10, 50, 60 — полный набор для производительности, отказоустойчивости или их комбинации.
- RAID 0/1 — для максимальной скорости или зеркалирования.
- RAID 5/6 — эффективное использование дискового пространства с защитой от сбоев.
- RAID 50/60 — комбинация полос и чётности для больших массивов.
Безопасность и надёжность
- Шифрование — поддержка SafeStore (шифрование на уровне диска, DDF).
- Secure Boot — проверка цифровой подписи прошивки.
- Online Capacity Expansion (OCE) — расширение массива без остановки.
- Roaming — перемещение дисков между контроллерами без перестройки.
Дополнительные возможности и протоколы
CacheCade и FastPath
CacheCade — использование SSD в качестве дополнительного кэша для ускорения случайных операций. FastPath — оптимизация работы с SSD-массивами для снижения задержек.
Поддержка гибридных массивов
Одновременная работа HDD, SATA SSD, SAS SSD и NVMe-накопителей в рамках одного контроллера. Можно создавать массивы разных типов с разными политиками кэширования.
Hot Spare и автоматическое восстановление
Горячие резервные диски (глобальные или выделенные) автоматически заменяют вышедшие из строя. После замены массив восстанавливается в фоновом режиме.
Совместимое оборудование и аксессуары
Для полноценной работы Broadcom 9562-16i рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели внутренние SAS/NVMe | SFF-8654 (x8) to 2x SFF-8643 (x4) или SFF-8654 (x8) to 2x SFF-8639 (U.2) | Длина до 0,8 м, для подключения бэкплейнов |
| Накопители SAS (12 Гбит/с) | Seagate Exos, WD Gold, Toshiba MG — любые 2.5″/3.5″ SAS3 | До 128 устройств (через экспандер) |
| Накопители SATA (6 Гбит/с) | WD Red Pro, Seagate IronWolf, Samsung 870 EVO | Работают через SAS-экспандер или напрямую |
| NVMe SSD (U.2/U.3) | Intel DC P4510, Samsung PM983, Kioxia CM6 | Подключаются через кабель SFF-8654 to U.2 |
| Экспандеры SAS3 | Broadcom 36-port Expander, HP SmartArray Expander | Для увеличения количества подключаемых дисков |
| Батарейка защиты (CacheVault) | Встроенная (не заменяется отдельно), суперконденсатор + flash | Срок службы ~5 лет, замена через сервисный центр |
Аналоги Broadcom 9562-16i SGL
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom | 9560-16i (SAS3916, 4GB кэш) | Младшая версия с 4 ГБ кэша, без CacheVault (опционально) |
| Broadcom | 9570-16i (SAS3964, PCIe 4.0) | Дороже, PCIe 4.0, двухчиповая архитектура, до 8 ГБ кэша |
| Broadcom | 9361-16i (SAS3008, 1GB кэш) | Бюджетный вариант, без NVMe, PCIe 3.0 x8, 1 ГБ кэша |
| LSI (Avago) | SAS 9305-16i (SAS3408) | HBA без RAID, для JBOD, 8 ГБ опционально (нестандартно) |
| Dell | HBA355i / H745P MX | OEM-версии на базе SAS3916, совместимы только с серверами Dell |
| HP | Smart Array E208i-p | OEM от Broadcom, 8 ГБ кэша, поддержка NVMe, ограниченная гарантия |
Рекомендация: Для новых проектов с NVMe стоит рассматривать 9562-16i как оптимальное соотношение цены и возможностей. Если нужна поддержка PCIe 4.0 — смотрите 9570-16i.
Кому подойдёт Broadcom 9562-16i
Рекомендуется, если вам нужно:
- Построить высокопроизводительное хранилище с RAID 50/60 на SAS SSD.
- Использовать NVMe-накопители в сервере с ограниченным числом линий PCIe.
- Обеспечить защиту кэша при внезапных отключениях питания.
- Создавать массивы из смешанных типов дисков (SAS + SATA + NVMe).
- Получить до 16 линий на одном контроллере без использования экспандеров.
Вероятно, не подойдёт, если:
- Достаточно JBOD или простого HBA (без RAID) — стоит смотреть серию Broadcom 9300/9400.
- Не требуется кэш 8 ГБ или защита CacheVault — можно рассмотреть 9560-16i с 4 ГБ.
- Сервер поддерживает только PCIe 2.0 — производительность будет ограничена.
- Планируется использовать только SATA SSD и нет потребности в NVMe — подойдёт 9361-16i.
Конструкция и условия эксплуатации
Форм-фактор и размеры
Контроллер выполнен в формате MD2 (низкопрофильный), ширина 115 мм, глубина 76 мм. Подходит для установки в стандартные слоты PCIe серверов (1U/2U). В комплекте низкопрофильная планка.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 5–90% (без конденсата) при работе, до 95% при хранении
Потребление: 13 Вт (типичное). Пассивное охлаждение (радиатор) — требуется продув корпуса сервера.
Технические характеристики
| Модель | Broadcom (Avago) 9562-16i SGL |
| Артикул | 05-50137-00001 / 03-50137-00001 |
| Микросхема контроллера | SAS3916 |
| Интерфейс хоста | PCIe 3.0 x8 (совместим с x16) |
| Внутренние порты | 2x SFF-8654 (x8) — до 16 линий |
| Поддержка дисковых интерфейсов | SAS (12 Гбит/с), SATA (6 Гбит/с), NVMe (PCIe 3.0) |
| Поддерживаемые уровни RAID | 0, 1, 5, 6, 10, 50, 60 |
| Объём кэш-памяти | 8 ГБ DDR4-2133 |
| Защита кэша | CacheVault (суперконденсатор + flash NAND) |
| Максимальное количество накопителей | до 128 (с использованием экспандеров) |
| Поддержка дисков SED | SafeStore (шифрование на уровне диска) |
| Управление | MSM, WebBIOS, StorCLI, HII |
| Поддержка ОС | Windows, Linux, VMware ESXi, FreeBSD |
| Потребление, Вт | 13 (типовое) |
| Охлаждение | Пассивное (радиатор) |
| Размеры (Ш?Г?В) | 115?76?20 мм |
| Вес нетто | 120 г |
| Вес брутто | 250 г (с упаковкой) |
| Вид поставки | RTL (Retail) |
| Комплект поставки | Контроллер, документация, низкопрофильная планка |
| Гарантия | 1 год (официальная от дистрибьютора) |
| Производитель | Broadcom Inc. |
Часто задаваемые вопросы
Как подключить NVMe-диски к этому контроллеру?
Используйте кабель SFF-8654 (x8) to 2x SFF-8639 (U.2). Каждый порт SFF-8654 на контроллере поддерживает до 8 линий PCIe, что позволяет подключить 1x NVMe x8 или 2x NVMe x4 через Y-кабель.
Нужно ли устанавливать драйверы для работы контроллера?
Да. Для Windows и Linux необходимы драйверы серии MegaRAID (mpt3sas, megaraid_sas). В VMware ESXi драйвер встроен в образ. Драйверы доступны на сайте Broadcom.
Чем отличается 9562-16i от 9560-16i?
9562 имеет 8 ГБ кэша с CacheVault, а 9560 — 4 ГБ без заводской защиты (опционально). В остальном чипсет и функционал идентичны.
Поддерживается ли горячая замена дисков?
Да, при подключении через бэкплейн с поддержкой горячей замены. Контроллер автоматически обнаруживает новый диск и предлагает добавить его в массив.
Можно ли использовать этот контроллер в сервере Dell или HP?
Технически да, если есть свободный слот PCIe x8. Однако OEM-серверы могут требовать фирменную прошивку. Рекомендуется проверить совместимость на сайте производителя сервера.
Как часто нужно заменять суперконденсатор защиты кэша?
Суперконденсатор рассчитан на весь срок службы контроллера (не менее 5 лет). При неисправности блок заменяется в сервисном центре.
Какой максимальный размер одного тома RAID?
Ограничен ёмкостью используемых дисков. Для RAID 5/6 максимальный размер зависит от количества дисков и их объёма. Файловая система ОС накладывает свои ограничения.
Можно ли подключить больше 16 дисков без экспандера?
Нет, напрямую контроллер поддерживает до 16 устройств (через 2 порта SFF-8654). Для увеличения количества дисков требуется SAS-экспандер (например, Broadcom 36-port).
Поддерживает ли контроллер сквозную передачу (passthrough) для NVMe?
Да, в режиме HBA (JBOD) контроллер может передавать управление NVMe-дисками напрямую в ОС, минуя RAID-функции.
Где скачать прошивку и инструменты управления?
На официальном сайте Broadcom в разделе поддержки (MegaRAID SAS 9562-16i). Рекомендуется использовать последнюю стабильную версию.
