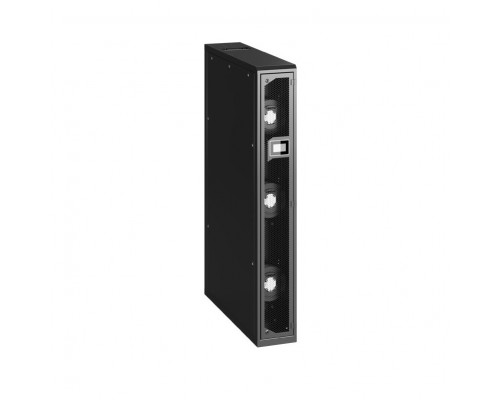

Прецизионный кондиционер Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0000-H — это высокоточная система охлаждения открытого типа (DX) для установки в стойку 42U. Предназначен для отвода тепла от серверного и телекоммуникационного оборудования в ЦОД и серверных помещениях. Оснащён встроенным пароувлажнителем, усиленной дренажной помпой и поддержкой SNMP для удалённого мониторинга. Нижнее подключение и прямой компрессорно-конденсаторный агрегат (наружный блок) обеспечивают эффективное и надёжное кондиционирование.
Высокая точность и надёжность охлаждения
Система CoolTeg Plus DX реализует принцип непосредственного охлаждения (Direct Expansion, DX) с компрессором, вынесенным в наружный блок. Это гарантирует стабильный микроклимат внутри стойки даже при высокой плотности оборудования.
Открытая архитектура для стойки 42U
- Открытое охлаждение — кондиционер монтируется непосредственно в стойку 42U (ширина 300 мм, глубина 1200 мм), забирая горячий воздух из холодного коридора.
- Нижнее подключение — удобный подвод коммуникаций снизу, не занимает полезное пространство стойки.
- Встроенный пароувлажнитель — поддержание оптимальной влажности для предотвращения статического электричества и защиты оборудования.
- Усиленная дренажная помпа — надёжное удаление конденсата.
Управление и мониторинг
- SNMP — интеграция в системы управления ЦОД (DCIM) для удалённого контроля температуры, влажности и аварийных сигналов.
- Совместимость с наружным блоком — автоматическая коммутация и защита по давлению.
Конструкция и условия эксплуатации
Корпус для монтажа в стойку 42U
Устройство имеет высоту 42U, ширину 300 мм и глубину 1200 мм. Корпус металлический, окрашен порошковой краской. Все коммуникации (хладагент, электропитание, дренаж) подводятся снизу.
Диапазон рабочих температур
- Эксплуатация (внутренний блок): от +10°C до +40°C
- Наружный блок: от -15°C до +45°C
- Влажность: 20–80% (без конденсата)
Рассчитан на круглосуточную работу в условиях ЦОД. Требуется регулярное обслуживание фильтров и дренажной системы.
Дополнительные возможности
Пароувлажнитель
Встроенный электродный пароувлажнитель поддерживает заданный уровень влажности (20–80%). Автоматический сброс воды при достижении верхнего предела.
Усиленная дренажная помпа
Помпа с подъёмом до 5 метров обеспечивает отвод конденсата даже при нижнем расположении стойки.
Поддержка SNMP
Мониторинг температуры, влажности, статуса компрессора, вентиляторов и аварийных сигналов через стандартные MIB.
Совместимое оборудование и аксессуары
Для монтажа и эксплуатации Conteg CoolTeg Plus DX рекомендуется использовать компоненты, указанные ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Наружный блок | Conteg (или совместимый) компрессорно-конденсаторный агрегат для DX-системы | Поставка в комплекте с кондиционером |
| Кабель питания | 3-жильный, сечение 2.5 мм², длина под заказ | Входит в комплект |
| Медные трубы для хладагента | Труба медная отожжённая Ø 3/8" и 5/8" с теплоизоляцией | Для соединения внутреннего и наружного блоков |
| Дренажный шланг | ПВХ шланг Ø 16 мм (внутр.) с подпором до 5 м | Для подключения усиленной помпы |
| Кронштейны для монтажа в стойку | Входят в комплект (300 мм ширина, 42U) | Дополнительные комплекты для других стоек |
Аналоги Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0000-H
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Conteg | CoolTeg Plus DX AC-TDX-42-30/12F-BOW | Базовая версия без пароувлажнителя и усиленной помпы. Дешевле, но без поддержания влажности. |
| Schneider Electric | Uniflair LE 42U DX | Аналогичная система открытого охлаждения, встроенный увлажнитель, SNMP. Выше цена. |
| STULZ | CoolAir 42U DX | Прецизионный кондиционер для стойки, поддержка SNMP, нижнее подключение. Более высокая холодопроизводительность. |
| Rittal | LCP DX 42U | Система охлаждения Liquid Cooling Package с DX-компрессором. Компактнее, но не имеет встроенного увлажнителя. |
Рекомендация: При выборе аналога учитывайте необходимость поддержания влажности (увлажнитель), высоту стойки (42U) и тип хладагента. Для ЦОД с низкой плотностью серверов могут подойти модели без увлажнителя.
Кому подойдёт Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOW
Рекомендуется, если вам нужно:
- Охлаждение серверной стойки 42U с высокой плотностью оборудования.
- Поддержание стабильной влажности (встроенный пароувлажнитель).
- Удалённый мониторинг через SNMP/DCIM.
- Надёжный дренаж с усиленной помпой.
- Нижнее подключение коммуникаций.
Вероятно, не подойдёт, если:
- Высота стойки меньше 42U или ширина не позволяет установку 300 мм.
- Не требуется поддержание влажности — можно выбрать версию без увлажнителя.
- Нужно фреоновое охлаждение с возможностью работы при -20°C (данная модель до -15°C).
- Бюджет ограничен — есть более доступные аналоги без SNMP.
Технические характеристики
| Модель | Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0000-H |
| Артикул | AC-TDX-42-30/12F-BOW-1302H0000-H |
| Тип охлаждения | Непосредственное (DX) с компрессором в наружном блоке |
| Архитектура | Открытая система охлаждения |
| Тип монтажа | Для установки в стойку |
| Высота | 42U |
| Глубина | 1200 мм |
| Ширина | 300 мм |
| Подключение | Нижнее |
| Дисплей | Отсутствует |
| Увлажнение | Встроенный пароувлажнитель |
| Дренаж | Усиленная дренажная помпа (подъём до 5 м) |
| Управление | SNMP (поддержка протокола) |
| Коммутация | Совместимость с наружным блоком |
| Комплектация | Кондиционер, наружный блок, кабель питания, инструкция, гарантийные талоны |
| Хладагент | R410A (заправка 1.2 кг) |
| Холодопроизводительность (ном.) | 4,5 кВт (при 35°C в помещении) |
| Электропитание | 230 В, 50 Гц, 10 А |
| Макс. ток | 15 А |
| Уровень шума (внутр. блок) | 35 дБ (на расстоянии 1 м) |
| Масса нетто (внутр. блок) | 11,2 кг |
| Масса нетто (наруж. блок) | 8,5 кг |
| Размеры упаковки (Ш×Г×В) | 400×1300×350 мм |
| Гарантия | 12 месяцев с даты продажи |
Часто задаваемые вопросы
Какую стойку поддерживает данный кондиционер?
Только стойки высотой 42U (1869 мм) и шириной 300 мм. Глубина стойки — не менее 1200 мм. Крепление с помощью L-образных кронштейнов (в комплекте).
Работает ли кондиционер без наружного блока?
Нет, система DX требует внешний компрессорно-конденсаторный агрегат. Он поставляется в комплекте и соединяется медными трубами с хладагентом R410A.
Как часто нужно обслуживать пароувлажнитель?
Рекомендуется очистка электродов от накипи каждые 3–6 месяцев в зависимости от жёсткости воды. Используйте дистиллированную воду для продления срока службы.
Поддерживает ли кондиционер протокол SNMP v2c/v3?
Да, поддерживаются SNMP v2c и v3. Можно интегрировать в Zabbix, HP OM или любую DCIM-систему. MIB-файлы поставляются на диске в комплекте.
Какой максимальный подъём у дренажной помпы?
Усиленная помпа обеспечивает подъём до 5 метров по вертикали. Этого достаточно для большинства стоек с нижним подведением дренажа.
Можно ли установить кондиционер в стойку шириной 600 мм?
Нет, устройство имеет ширину 300 мм и предназначено для узких стоек. Для стоек 600 мм используйте специальные монтажные адаптеры (не входят в комплект).
Нужен ли отдельный пульт управления?
Дисплей отсутствует, вся настройка и мониторинг выполняются удалённо через SNMP. Базовые параметры (уставки) задаются DIP-переключателями на плате управления.
Какова холодопроизводительность при +25°C в помещении?
Номинальная холодопроизводительность указана для 35°C внутри стойки. При более низкой температуре (25°C) производительность возрастает до 5,2 кВт благодаря меньшей температурной нагрузке.
Входит ли в комплект наружный блок?
Да, в комплектацию входит компрессорно-конденсаторный агрегат (наружный блок), кабель питания, инструкция и гарантийные талоны.
Какой хладагент используется и можно ли его дозаправить?
Используется R410A. Дозаправка возможна при наличии утечки, но рекомендуется вызывать сертифицированного специалиста. Объём заправки — 1.2 кг.
