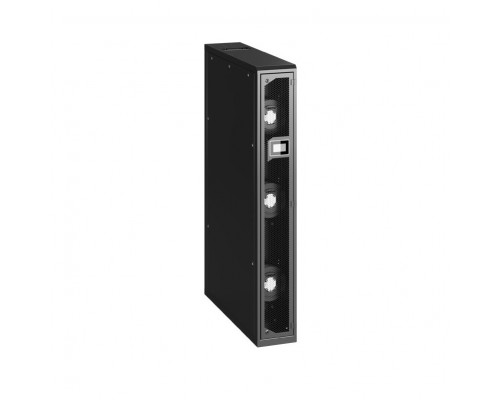

Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0000 — прецизионный кондиционер с непосредственным охлаждением (компрессор во внешнем блоке), предназначенный для открытых систем охлаждения серверных и ЦОД. Модель высотой 42U, шириной 300 мм и глубиной 1200 мм обеспечивает эффективный отвод тепла от стоек с плотным размещением оборудования. Встроенный пароувлажнитель поддерживает оптимальный уровень влажности, а усиленная помпа гарантирует надежный отвод конденсата. Управление по SNMP позволяет интегрировать устройство в систему мониторинга инфраструктуры. Надёжное решение для центров обработки данных, модераторских и помещений с высокими требованиями к микроклимату.
Высокая эффективность и прецизионное охлаждение
Кондиционер построен по архитектуре непосредственного охлаждения с выносным компрессорным блоком. Это обеспечивает высокую холодопроизводительность и низкий уровень шума внутри серверного помещения. Благодаря открытой системе охлаждения воздух забирается из коридора, проходит через испаритель и подаётся в холодный коридор или непосредственно в стойку.
Открытая система охлаждения 42U
- Высота 42U — установка в стандартную 19-дюймовую стойку шириной 600 мм или 800 мм.
- Глубина 1200 мм — полное соответствие глубине большинства серверных шкафов.
- Подключение снизу — подвод хладагента и электропитания выполняется снизу, что упрощает монтаж и сохраняет эстетику кабель-каналов.
Встроенный пароувлажнитель и усиленная помпа
- Пароувлажнитель — поддержание влажности на уровне 40–60% для защиты оборудования от статического электричества и коррозии.
- Усиленная помпа — принудительный отвод конденсата на расстояние до 5 метров по вертикали, исключая заливы и образование сырости.
Интеллектуальное управление и мониторинг
Контроллер кондиционера поддерживает SNMP v1/v2c/v3, что позволяет встраивать его в любые системы мониторинга (Zabbix, Nagios, собственные разработки). Доступны следующие возможности:
- SNMP Traps — оповещения при выходе температуры/влажности за пределы.
- Modbus RTU — интеграция с BMS верхнего уровня.
- Локальная панель — отсутствует; вся настройка через Web-интерфейс или SNMP.
- История параметров — запись температуры, влажности, давления в энергонезависимую память.
Ключевые преимущества и функции
Микропроцессорное управление
Автоматическое поддержание заданного температурного режима с точностью ±0,5 °C. Адаптивная логика работы вентиляторов и компрессора снижает энергопотребление.
Защита от перегрузок и аварий
Контроль давления хладагента, защита компрессора по току, аварийный останов при превышении температуры.
Режимы работы
Охлаждение, осушение, увлажнение (автоматический и ручной). Возможность работы по расписанию.
Совместимое оборудование и аксессуары
Для полноценной эксплуатации Conteg CoolTeg Plus DX рекомендуется использовать компоненты, указанные ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешний компрессорный блок | Поставляется отдельно: Condensing Unit CU-… (уточнить у поставщика) | Хладагент R410A, мощность подбирается по проекту |
| Кабель-каналы и трубы для хладагента | Медные трубы диаметром 7/8" и 3/8" с теплоизоляцией | Длина трассы до 30 м |
| Сетевой фильтр / ИБП | Любой ИБП мощностью от 3 кВА с розетками C13/C19 | Рекомендуется для защиты контроллера |
| Кабель управления RS-485 / Ethernet | Витая пара UTP Cat5e, экранированный FTP для Modbus | До 100 м до контроллера |
| Крепления в стойку | Входят в комплект (телескопические направляющие) | Для стоек шириной 600–800 мм |
Аналоги Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0000
Если данная модель недоступна, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Conteg | CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0000 | Базовая модель с пароувлажнителем и помпой, SNMP |
| Conteg | CoolTeg Plus DX AC-TDX-42-30/12F-BOW-1302H0001 | Аналогичен, но без пароувлажнителя |
| Emerson / Vertiv | Liebert XDC 42U | Открытая система, 42U, 300x1200 мм, SNMP, пароувлажнитель опционально |
| Schneider Electric | Uniflair LE 42U | Непосредственное охлаждение, 42U, 300x1200 мм, встроенный увлажнитель |
| STULZ | CyberPlus S 42U | Аналогичная архитектура, SNMP, помпа в базе, но без увлажнителя |
Рекомендация: При замене обращайте внимание на наличие пароувлажнителя и помпы. Для проектов с высокими требованиями к влажности предпочтительны Conteg CoolTeg Plus DX или Liebert XDC.
Кому подойдёт Conteg CoolTeg Plus DX
Рекомендуется, если вам нужно:
- Точечное охлаждение одной стойки или ряда стоек.
- Поддержание стабильной влажности (встроенный увлажнитель).
- Интеграция в SNMP-мониторинг.
- Отвод конденсата на большое расстояние (усиленная помпа).
- Экономия места — установка непосредственно в 42U стойку.
Вероятно, не подойдёт, если:
- Требуется охлаждение всего помещения (нужны фанкойлы или чиллер).
- Нет внешнего компрессорного блока.
- Необходим дисплей на корпусе.
- Стойка глубиной менее 1000 мм.
- Используется стандартный бытовой кондиционер — избыточно и дорого.
Конструкция и условия эксплуатации
Прочный стальной корпус, 42U
Размеры 300×1200×1860 мм (Ш×Г×В). Вес около 65 кг. Цвет чёрный (RAL 9005). Устанавливается на направляющие в 42U-стойку.
Условия эксплуатации
- Температура воздуха на входе: от +15°C до +40°C
- Температура на выходе: от +10°C до +25°C
- Относительная влажность: 20–80% (без конденсата)
- Электропитание: 230 В, 50 Гц, 16 А (разъем CEE 7/7)
Конструкция рассчитана на круглосуточную работу в автоматическом режиме.
Технические характеристики
| Производитель | Conteg |
| Модель | CoolTeg Plus DX |
| Артикул | AC-TDX-42-30/12F-BOW-1302H0000 |
| Тип устройства | Кондиционер с непосредственным охлаждением (компрессор во внешнем блоке) |
| Архитектура | Открытая система охлаждения для стойки |
| Размеры (Ш×Г×В) | 300 мм × 1200 мм × 42U (1860 мм) |
| Подключение | Снизу (трубы хладагента, питание, слаботочка) |
| Пароувлажнитель | Встроенный, электродного типа (2 кг/ч) |
| Помпа отвода конденсата | Усиленная, напор до 5 м |
| Управление | SNMP v1/v2c/v3, Modbus RTU, Web-интерфейс |
| Дисплей | Отсутствует |
| Цвет | Черный (RAL 9005) |
| Холодопроизводительность | 12 кВт (при tвх=27°C, tвых=18°C) |
| Расход воздуха | 4000 м³/ч |
| Максимальная длина трассы хладагента | 30 м |
| Электропитание | 230 В ±10%, 50 Гц, 16 А |
| Потребляемая мощность (без компрессора) | 700 Вт (вентиляторы + контроллер) |
| Рабочая температура воздуха (вход) | +15°C…+40°C |
| Влажность в помещении | 20–80% без конденсата |
| Гарантия | 24 месяца |
| Вес нетто | 65 кг |
| Монтаж | В стойку 42U, направляющие в комплекте |
Часто задаваемые вопросы
Какой внешний блок компрессора подходит к этой модели?
Conteg рекомендует блоки Condensing Unit с хладагентом R410A мощностью 12–14 кВт. Конкретная модель зависит от длины трассы и климатической зоны.
Можно ли использовать кондиционер без пароувлажнителя?
Да, если влажность в помещении стабильна. Отключение возможно через меню настроек. Но встроенный увлажнитель — одно из ключевых преимуществ данной модели.
Как часто нужно обслуживать кондиционер?
Рекомендуется ТО каждые 6 месяцев: чистка фильтров, проверка дренажа, контактов, давления хладагента.
Поддерживает ли SNMP Trap?
Да, отправляет алерты по температуре, влажности, неисправностям помпы и увлажнителя.
Можно ли управлять кондиционером через мобильное приложение?
Прямого приложения нет, но через Web-интерфейс или SNMP можно управлять с любого устройства в сети.
Какой хладагент используется?
R410A — экологически безопасный, с высокими термодинамическими показателями.
Есть ли защита от замерзания?
Да, в контроллере предусмотрена функция антифриз: при падении температуры ниже +5°C включается вентилятор и электроподогрев дренажа.
Можно ли установить кондиционер в стойку глубиной 1000 мм?
Стандартная глубина 1200 мм. Для стоек 1000 мм требуются переходные колена или уменьшители глубины — уточняйте у техподдержки Conteg.
Какие разъемы питания используются?
CEE 7/7 (штепсельный разъем 16 А/230 В) или клеммная колодка — в зависимости от комплектации.
Какова гарантия производителя?
24 месяца с даты отгрузки. Возможно расширение до 36 месяцев.
