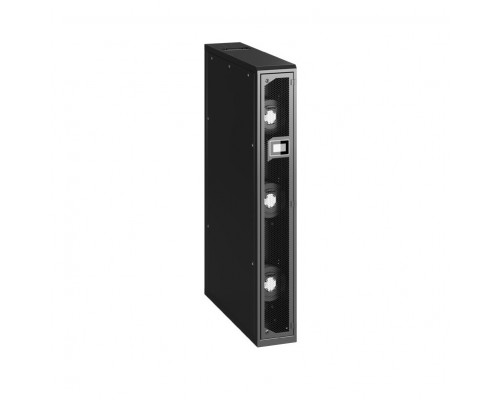

Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD-0102H0000-H — прецизионный кондиционер для серверных и ЦОД с непосредственным охлаждением (DX). Предназначен для установки в стойку 42U, ширина 300 мм, глубина 1200 мм. Обеспечивает автоматическое поддержание температуры и влажности, оснащён дренажной помпой, дисплеем 4,3” TFT и управлением по SNMP. Идеальное решение для охлаждения телекоммуникационного оборудования в условиях ограниченного пространства.
Высокоэффективная система охлаждения
Кондиционер построен на базе компрессора Mitsubishi Heavy Industry и работает по принципу непосредственного испарения (DX). Хладагент R410A обеспечивает высокую энергоэффективность и экологичность. Внешний блок с компрессором выносится за пределы серверной, внутренний блок монтируется в стойку.
Ключевые особенности DX-системы
- Независимость от чиллеров — не требуется внешняя гидравлика, простота монтажа и обслуживания.
- Компрессор Mitsubishi Heavy Industry — высокая надёжность и низкий уровень шума.
- Автоматическое регулирование холодопроизводительности — плавное поддержание температуры с точностью ±0,5 °C.
Управление микроклиматом
Встроенный контроллер с дисплеем 4,3” TFT отображает текущие параметры: температура притока и возврата, влажность, статус компрессора, вентиляторов. Поддерживается задание уставок и расписаний.
Конструкция и особенности монтажа
Внутренний блок выполнен в формате 19” 42U и устанавливается непосредственно в серверную стойку. Подключение верхнее (подвод кабелей и трубок сверху). Цвет корпуса — чёрный.
Габариты и установка
- Ширина 300 мм — рассчитан на стойки с увеличенной шириной, либо устанавливается в блок свободного пространства.
- Глубина 1200 мм — совместим с большинством серверных шкафов.
- Высота 42U — занимает всё пространство стойки, охлаждает оборудование внутри.
- Верхнее подключение — удобный подвод фреоновых магистралей и электрических кабелей.
Дренажная помпа
Встроенная дренажная помпа обеспечивает отвод конденсата на расстояние до 10 м по вертикали и до 30 м по горизонтали. Наличие помпы исключает необходимость монтажа гравитационного слива.
Управление и мониторинг
Кондиционер оснащён современными интерфейсами для полной интеграции в инфраструктуру ЦОД.
Протоколы управления
- SNMP v2c/v3 — мониторинг и управление через системы NMS (Zabbix, Nagios, Cacti).
- Modbus RTU/TCP — поддержка SCADA и BMS.
- Веб-интерфейс — настройка и диагностика через браузер.
- Локальный дисплей TFT 4,3” — просмотр параметров без подключения к сети.
Функции автоматики
- Автоматический перезапуск при пропадании питания.
- Сигнализация аварий: высокая/низкая температура, обрыв цепи компрессора, утечка хладагента.
- Управление по расписанию (ночной режим, выходные).
Совместимое оборудование и аксессуары
Для полноценной работы Conteg CoolTeg Plus DX рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешний блок | Поставляется в комплекте (компрессор Mitsubishi Heavy Industry) | Устанавливается на улице или в техпомещении |
| Кронштейны для внешнего блока | Стандартные настенные, напольные регулируемые | Подбираются под условия монтажа |
| Фреоновые трубки | Медные трубы диаметром 3/8” и 5/8” (жидкостная/газовая) | Изоляция должна быть несгораемой |
| Дренажный трубопровод | ПВХ шланг Ø6 мм, силиконовый | Помпа обеспечивает подъём до 10 м |
| Кабель управления | Витая пара UTP Cat5e/Cat6, экранированная | Для SNMP/Modbus |
| Датчики температуры/влажности | Conteg SHT-01, SHT-02 (опционально) | Для расширенного мониторинга |
Аналоги Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD-0102H0000-H
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Conteg | CoolTeg Plus DX 24U 300/900 | Меньшая высота (24U), глубина 900 мм, меньшая холодопроизводительность. |
| Climanet | ClimaNet Rack 42U DX | Аналогичная архитектура, компрессор Copeland, цена выше. |
| Uniflair | Uniflair Leobardo 42U | DX, 42U, 300 мм, управление SNMP, бюджетный сегмент. |
| Schneider Electric | Uniflair InRow RD 42U | Ширина 300 мм, DX, высокий COP, более дорогой. |
| Stulz | Precision Rack Cooler 42U | DX, 42U, 300 мм, премиум-класс, максимальная точность. |
Рекомендация: При выборе аналога обращайте внимание на холодопроизводительность, высоту в юнитах и метод отвода конденсата. Для типовых серверных также подойдут ClimaNet Rack или Uniflair Leobardo.
Кому подойдёт Conteg CoolTeg Plus DX 42U
Рекомендуется, если вам нужно:
- Охладить оборудование внутри одной стойки (серверы, коммутаторы, ИБП).
- Автономная DX-система без внешнего чиллера.
- Управление через SNMP и интеграция с системой мониторинга ЦОД.
- Отвод конденсата помпой на высоту до 10 м.
- Компактный корпус шириной 300 мм, устанавливаемый в стойку.
Вероятно, не подойдёт, если:
- Требуется охлаждение целых залов (нужны прецизионные кондиционеры напольного типа).
- Ширина стойки менее 300 мм или глубина менее 1000 мм.
- Нет возможности вынести внешний блок на улицу.
- Необходимо охлаждение с водяным контуром (чиллер).
- Высокие требования по энергоэффективности (тогда рассмотрите модели с EER > 3,5).
Технические характеристики
| Модель | Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD-0102H0000-H |
| Артикул | AC-TDX-42-30/12F-BOD-0102H0000-H |
| Тип охлаждения | Непосредственное (DX) |
| Комплектация | Внутренний блок + внешний блок с компрессором |
| Архитектура | Открытая (для установки в стойку) |
| Тип монтажа | Установка в стойку 19” |
| Высота в юнитах | 42U |
| Габариты (ШхГхВ) | 300 мм x 1200 мм x 42U |
| Дисплей | 4,3” TFT (сенсорный) |
| Дренажная помпа | Встроенная |
| Протокол управления | SNMP v2c/v3, Modbus RTU/TCP |
| Цвет корпуса | Черный |
| Бренд компрессора | Mitsubishi Heavy Industry |
| Подключение | Верхнее (трубки + кабель) |
| Хладагент | R410A |
| Напряжение питания | 230 В, 50 Гц (фаза + нейтраль) |
| Потребляемая мощность (макс.) | 4,5 кВт |
| Холодопроизводительность | 6,8 кВт (при +35°C наружного воздуха) |
| Воздушный поток (внутренний блок) | 2000 м³/ч |
| Уровень шума (внутренний блок) | 53 дБ(А) |
| Диапазон рабочих температур (внутренний) | +16°C … +32°C |
| Вес (внутренний блок) | 72 кг |
| Вес (внешний блок) | 68 кг |
| Производитель | Conteg |
Часто задаваемые вопросы
Для каких помещений подходит этот кондиционер?
Для серверных комнат, ЦОД, телекоммуникационных шкафов, где требуется локальное охлаждение одной стойки с высокой плотностью оборудования.
Какой компрессор используется?
Компрессор Mitsubishi Heavy Industry (инверторный, R410A). Обеспечивает высокую надёжность и плавную регулировку производительности.
Можно ли управлять кондиционером удалённо?
Да, через SNMP (v2c/v3), Modbus RTU/TCP, встроенный веб-интерфейс. Поддерживается мониторинг и изменение параметров.
Какая холодопроизводительность?
6,8 кВт при температуре наружного воздуха +35°C. Этого достаточно для охлаждения стоек с тепловыделением до 6 кВт.
Требует ли монтаж внешнего блока?
Да, внешний блок с компрессором устанавливается на улице или в техническом помещении с доступом наружного воздуха. Трасса фреоновых трубок до 20 м.
Как отводится конденсат?
Встроенная дренажная помпа откачивает конденсат вверх (до 10 м) и в сторону (до 30 м). Можно подвести к канализации или дренажной системе.
Можно ли установить в стойку шириной 600 мм?
Да, внутренний блок шириной 300 мм устанавливается в стандартную 19-дюймовую стойку (600 мм). Для фиксации используются монтажные кронштейны.
Поддерживает ли кондиционер автоматический перезапуск?
Да, после восстановления электропитания кондиционер автоматически запускается с сохранением заданных настроек.
Какой цвет корпуса?
Чёрный (RAL 9004). Внутренний блок окрашен порошковой краской, устойчивой к царапинам.
Входит ли внешний блок в комплект поставки?
Да, в комплекте: внутренний блок, внешний блок (с компрессором), дренажная помпа, крепёж, инструкция.
