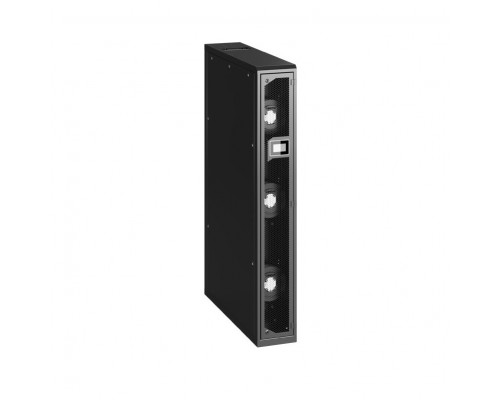

Прецизионный кондиционер Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD-0102H0000 — это высокоточная система охлаждения для ЦОД и серверных помещений. Модель выполнена в открытой архитектуре (для установки в стойку 42U) и работает по принципу непосредственного охлаждения (DX). Внутренний блок с дисплеем 4,3” TFT и внешний блок с компрессором Mitsubishi Heavy Industry обеспечивают холодопроизводительность 30 кВт. Встроенная дренажная помпа и поддержка SNMP делают эксплуатацию удобной и контролируемой. Идеальное решение для охлаждения телекоммуникационного оборудования, серверов и критичной инфраструктуры.
Высокая производительность и надёжность
Кондиционер построен на базе надёжного компрессора Mitsubishi Heavy Industry и оптимизированной системы DX. Холодопроизводительность 30 кВт позволяет эффективно отводить тепло от стоек с высокой плотностью оборудования.
Открытая архитектура и монтаж в стойку
- Высота 42U — блок занимает стандартные 42 юнита в 19-дюймовой стойке.
- Ширина 1200 мм — подходит для широких стоек или установки сбоку от оборудования.
- Глубина 300 мм — компактный размер, не требующий глубоких серверных шкафов.
Компрессор Mitsubishi Heavy Industry
Японский компрессор обеспечивает низкий уровень шума, высокую энергоэффективность и длительный срок службы. Работает в широком диапазоне температур.
Управление и мониторинг
Полный контроль над микроклиматом осуществляется через встроенный сенсорный дисплей и удалённые интерфейсы.
Инструменты управления
- Дисплей 4,3” TFT — цветной сенсорный экран для локального управления, отображения параметров и аварий.
- Карта SNMP — интеграция в системы мониторинга ЦОД (Nagios, Zabbix, собственные решения).
- Веб-интерфейс — настройка через браузер.
Безопасность и автоматика
- Автоматическая диагностика — система самопроверки и оповещения об ошибках.
- Защита по давлению — контроль высокого и низкого давления хладагента.
- Дренажная помпа встроенная — автоматический отвод конденсата без необходимости внешнего слива.
Дополнительные возможности
DX охлаждение (непосредственное)
Хладагент R410A циркулирует между внутренним и внешним блоками, обеспечивая эффективный отвод тепла без промежуточных теплоносителей. Минимальные потери энергии.
Подключение сверху
Все коммуникации (электрика, дренаж, хладагент) подводятся сверху — упрощает монтаж в ряд стоек и не мешает прокладке кабелей.
Открытая архитектура
Блок не требует герметичного шкафа — монтируется непосредственно в стойку, обеспечивая охлаждение установленного в ней оборудования.
Совместимое оборудование и аксессуары
Для полноценной работы системы рекомендуется использовать оригинальные или сертифицированные компоненты Conteg.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешний блок (сплит-система) | Входит в комплект поставки (AC-TDX-42-30/12F-BOD), подключается по фреоновой трассе | Длина трассы до 30 м, перепад высот до 15 м |
| Дренажная система | Встроенная помпа (напор до 5 м), дополнительно гибкий шланг 1/2" | Для отвода конденсата в канализацию |
| Интерфейсные кабели | Ethernet (RJ-45) для SNMP, USB для обновления прошивки | Подключается к локальной сети |
| Крепления в стойку | Входят в комплект (направляющие и уголки для 19” профиля) | Монтируется на лицевые и задние стойки |
| Датчики температуры/влажности | Опциональные внешние датчики (подключаются к SNMP) | Для контроля микроклимата в разных точках ряда |
Аналоги Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Conteg | CoolTeg Plus DX AC-TDX-42-20/12F | Аналогичная архитектура, но холодопроизводительность 20 кВт. Для менее нагруженных стоек. |
| Conteg | CoolTeg Plus CW AC-TCW-42-30 | Модель с водяным охлаждением (чиллер). Требует централизованного контура, но тише. |
| Schneider Electric | Uniflair Direct Expansion 30 кВт | Аналогичная DX-система, монтаж в стойку, поддержка SNMP. Выше цена. |
| Vertiv (Emerson) | Liebert XDC 30 кВт | Прецизионное охлаждение, высокая точность, больше сервисная сеть. |
| Rittal | LCP DX 30 кВт | Немецкое качество, модульная конструкция, но сложнее монтаж. |
Рекомендация: При выборе аналога обращайте внимание на холодопроизводительность, высоту в юнитах и интерфейсы управления. Для небольших ЦОД с 1–2 стойками модель AC-TDX-42-30/12F-BOD оптимальна по соотношению цена/функции.
Кому подойдёт Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD
Рекомендуется, если вам нужно:
- Охлаждать серверную стойку с тепловыделением до 30 кВт.
- Готовое решение «всё в одном» — внутренний + внешний блок.
- Монтировать кондиционер непосредственно в 19-дюймовую стойку.
- Удалённый мониторинг по SNMP и удобный сенсорный дисплей.
- Автоматический отвод конденсата без внешнего дренажа.
Вероятно, не подойдёт, если:
- Требуется охлаждение большой площади (отдельная комната) — тогда нужен фреонный или чиллерный блок.
- Высота стойки менее 42U (например, 24U) — модель не поместится.
- Система водяного охлаждения уже есть — тогда рассматривайте CW серию.
- Бюджет ограничен — можно посмотреть альтернативы других брендов.
Конструкция и условия эксплуатации
Металлический корпус, чёрный цвет
Корпус выполнен из стали с порошковым покрытием, цвет чёрный. Габариты 1200×1867×300 мм (Ш×В×Г), вес ~80 кг. Монтируется в 19-дюймовую стойку с помощью направляющих.
Диапазон рабочих температур
- Эксплуатация: от +10°C до +45°C (внутренний блок), внешний блок до -15°C
- Хранение: от -20°C до +60°C
- Влажность: 20–80% (без конденсата)
Подходит для круглосуточной работы в серверных, ЦОД, телекоммуникационных центрах.
Технические характеристики
| Модель | Conteg CoolTeg Plus DX AC-TDX-42-30/12F-BOD-0102H0000 |
| Артикул | AC-TDX-42-30/12F-BOD-0102H0000 |
| Тип охлаждения | Непосредственное (DX) |
| Архитектура | Открытая (для установки в стойку) |
| Комплектация | Внутренний блок + внешний блок с компрессором |
| Бренд компрессора | Mitsubishi Heavy Industry |
| Тип монтажа | Для установки в стойку 19" |
| Высота в юнитах | 42U |
| Габариты (Ш×В×Г) | 1200 × 42U × 300 мм (42U = 1867 мм) |
| Холодопроизводительность | 30 кВт |
| Хладагент | R410A |
| Интерфейс управления | Дисплей 4,3” TFT |
| Дополнительный интерфейс | Карта SNMP |
| Дренажная система | Встроенная дренажная помпа |
| Направление подключения | Сверху |
| Цвет корпуса | Черный |
| Назначение | Охлаждение серверных помещений, ЦОД, телекоммуникационного оборудования |
| Питание | 230 В / 50 Гц |
| Максимальный ток | 16 А |
| Вес нетто | ~80 кг |
| Размеры упаковки (Ш×Г×В) | 1300×400×2000 мм |
| Диапазон температур при эксплуатации (внутренний блок) | от +10°C до +45°C |
| Диапазон температур при эксплуатации (внешний блок) | от -15°C до +45°C |
| Диапазон температур при хранении | от -20°C до +60°C |
| Относительная влажность при эксплуатации | 20–80% |
| Производитель | Conteg (Германия) |
Часто задаваемые вопросы
Нужен ли внешний блок для этой модели?
Да, внешний блок с компрессором входит в комплект. Он подключается к внутреннему блоку фреоновой трассой.
Можно ли устанавливать кондиционер в стойку с серверами?
Да, открытая архитектура позволяет монтировать блок непосредственно в стойку 19" высотой 42U. Охлаждение направлено на оборудование.
Как отводится конденсат?
Встроенная дренажная помпа автоматически откачивает конденсат. Необходимо подключить шланг (входит в комплект) к канализации или дренажной магистрали.
Поддерживает ли кондиционер SNMP?
Да, в комплекте идёт карта SNMP. Вы сможете контролировать температуру, влажность, аварии через систему мониторинга ЦОД.
Какой срок службы компрессора?
Компрессор Mitsubishi Heavy Industry рассчитан на 10+ лет непрерывной работы при соблюдении условий эксплуатации.
Можно ли использовать кондиционер в помещении без окон?
Да, внешний блок выносится на улицу (или в технический канал). Подключение сверху упрощает прокладку трассы.
Какой уровень шума у внутреннего блока?
Уровень шума ~55 дБ — сопоставим с шумом серверного оборудования. Допускается размещение в одном помещении.
Какая гарантия на оборудование?
Стандартная гарантия производителя — 24 месяца. Возможно расширение на коммерческих условиях.
Нужна ли отдельная розетка для питания?
Да, требуется выделенная линия 230 В, 16 А с защитой автоматом. Рекомендуется подключение через ИБП для защиты от скачков.
Сложно ли монтировать кондиционер в стойку?
В комплекте есть подробная инструкция и крепления. Монтаж занимает 2–3 часа силами двух человек. Рекомендуется вызвать специалиста для подключения фреоновой трассы.
