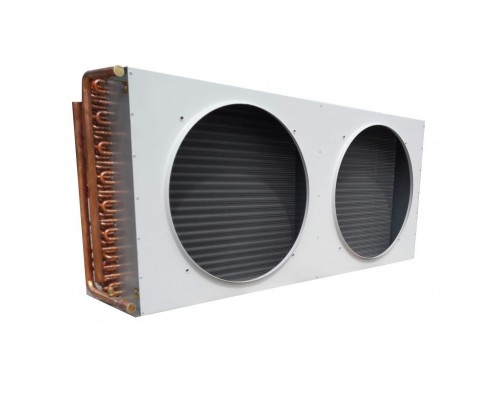

Конденсатор воздушного охлаждения Liebert HPA HCR51/1/0/0/G/G — высокоэффективный теплообменник для систем прецизионного кондиционирования. Обеспечивает отвод тепла от холодильного контура чиллеров и фреоновых систем. Оснащён бесступенчатой регулировкой вентиляторов, что позволяет точно поддерживать давление конденсации и снижать энергопотребление. Комплектуется отсечными клапанами для сервисного обслуживания. Надёжное решение для ЦОД, телекоммуникационных центров и промышленных объектов.
Высокая эффективность и надёжность охлаждения
Конденсатор Liebert HPA HCR51/1/0/0/G/G построен на базе современных микроканальных теплообменников и низкошумных вентиляторов EC. Расчётная тепловая мощность соответствует требованиям систем средней и большой производительности.
Бесступенчатая регулировка вентиляторов
- EC-вентиляторы с бесступенчатым управлением — плавное изменение скорости вращения от 0 до 100%.
- Поддержание оптимального давления конденсации — автоматическая адаптация к внешней температуре.
- Экономия электроэнергии — до 30% по сравнению с двухскоростными вентиляторами.
Комплект отсечных клапанов
В стандартную поставку входят отсечные клапаны на жидкой и газовой линиях. Это позволяет проводить сервисное обслуживание без слива хладагента из всей системы.
Управление и мониторинг
Конденсатор может работать как автономно, так и в составе системы Liebert. Предусмотрена интеграция с контроллерами верхнего уровня.
Способы управления
- Встроенный микропроцессорный контроллер — управление по давлению конденсации или температуре.
- Сигналы 0-10 В / 4-20 мА — дистанционное задание скорости от внешнего контроллера.
- Modbus RTU — интеграция в систему мониторинга здания (BMS).
Функции безопасности
- Контроль аварийных параметров — защита по высокому/низкому давлению, температуре.
- Автоматический перезапуск после восстановления питания.
- Диагностика неисправностей — светодиодная индикация и аварийный выход.
Дополнительные возможности
Микроканальные теплообменники
Алюминиевые микроканальные теплообменники обладают высокой коррозионной стойкостью и меньшим внутренним объёмом хладагента по сравнению с медно-алюминиевыми.
Низкий уровень шума
Специальная форма лопастей вентиляторов и аэродинамический корпус обеспечивают комфортный акустический фон.
Защита от коррозии
Теплообменник имеет покрытие Heresite, корпус — порошковая окраска RAL 7024.
Совместимое оборудование и аксессуары
Для корректной работы конденсатора рекомендуется использовать следующие компоненты и расходные материалы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Чиллер / фреоновая установка | Liebert HPA, Liebert PCW, Liebert XDC | Совместимость по хладагенту R410A |
| Отсечные клапаны (запасные) | Ball valve 7/8" (жидкость), 1-1/8" (газ) | Входят в комплект, но могут потребоваться при модернизации |
| Кабель управления | Экранированный 4x1,5 мм² для сигналов 0-10 В / Modbus | Максимальная длина 100 м |
| Крепёжные комплекты | Анкерные болты M12, виброопоры | Для установки на фундамент или крышу |
| Защитная решётка | Опционально, заказывается отдельно | Предотвращает попадание крупных предметов |
Аналоги конденсатора Liebert HPA HCR51/1/0/0/G/G
Если данная модель недоступна, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Liebert (Vertiv) | HPC51/1/0/0/G/G | Аналогичная мощность, но без отсечных клапанов в базовой комплектации. |
| Liebert (Vertiv) | HCR61/1/0/0/G/G | Большая площадь теплообмена, увеличенная производительность. |
| Emerson / Copeland | VCC-050-1 | Близкая холодопроизводительность, бесступенчатые вентиляторы, другой производитель. |
| Güntner | GFH 045.1B | Микроканальный теплообменник, EC-вентиляторы, алюминиевый корпус. |
| Küba | KCH 051 EC | Бесступенчатая регулировка, отсечные клапаны опционально. |
Рекомендация: При подборе аналога обращайте внимание на тип хладагента, присоединительные размеры, наличие отсечных клапанов и способ регулировки.
Кому подойдёт конденсатор Liebert HPA HCR51/1/0/0/G/G
Рекомендуется, если вам нужно:
- Организовать отвод тепла от прецизионного кондиционера в ЦОД или серверной.
- Получить плавную регулировку производительности для экономии энергии.
- Упростить сервисное обслуживание за счёт встроенных отсечных клапанов.
- Использовать надёжное решение от Liebert (Vertiv) с гарантией.
- Интегрировать конденсатор в систему BMS по Modbus.
Вероятно, не подойдёт, если:
- Требуется конденсатор для бытового кондиционера — избыточно и дорого.
- Необходимо высокое давление (выше 30 бар) — нужно уточнить у производителя.
- Отсечные клапаны не нужны — можно рассмотреть HPC51 без клапанов.
- Планируется установка внутри помещения — конденсатор предназначен для наружной установки.
Конструкция и условия эксплуатации
Корпус из оцинкованной стали с порошковым покрытием
Габариты (Д×Ш×В): 1500×800×850 мм, вес нетто 95 кг. Устанавливается на горизонтальную поверхность (фундамент, кровля) с помощью виброопор.
Транспортная упаковка
- Картонная коробка на палете.
- Дополнительная защита: деревянная конструкция (обрешётка).
- Габариты упаковки: 1600×900×1000 мм.
Диапазон рабочих температур
- Эксплуатация: от -30°C до +45°C.
- Хранение: от -40°C до +60°C.
- Степень защиты: IP54.
Технические характеристики
| Тип | Конденсатор воздушного охлаждения |
| Модель | Liebert HPA HCR51/1/0/0/G/G |
| Артикул | HCR51/1/0/0/G/G |
| Регулировка скорости вентиляторов | Бесступенчатая (EC-вентиляторы, 0-10 В / Modbus) |
| Комплектация | Кит отсечных клапанов (жидкость + газ) |
| Теплообменник | Микроканальный, алюминий, покрытие Heresite |
| Хладагент | R410A |
| Максимальная тепловая нагрузка | 51 кВт (при ΔT=15°C, +35°C окружающей среды) |
| Количество вентиляторов | 2 |
| Диаметр вентилятора | 800 мм |
| Суммарный расход воздуха | 18000 м³/ч |
| Уровень звукового давления (10 м) | 55 дБ(А) на max скорости |
| Подключение жидкостной линии | 7/8" (22,2 мм) – пайка под фланец |
| Подключение газовой линии | 1-1/8" (28,6 мм) – пайка под фланец |
| Напряжение питания вентиляторов | 400 В, 3 фазы, 50/60 Гц |
| Потребляемая мощность (max) | 2,2 кВт |
| Степень защиты корпуса | IP54 |
| Материал корпуса | Оцинкованная сталь, порошковая окраска RAL 7024 |
| Габариты (Д×Ш×В) | 1500×800×850 мм |
| Вес нетто | 95 кг |
| Транспортная упаковка | Картонная коробка на палете |
| Дополнительная защита упаковки | Деревянная конструкция |
| Габариты упаковки (Д×Ш×В) | 1600×900×1000 мм |
| Вес брутто | 115 кг |
| Диапазон рабочих температур | -30°C … +45°C |
| Диапазон температур хранения | -40°C … +60°C |
| Производитель | Liebert (Vertiv) |
Часто задаваемые вопросы
Как работает бесступенчатая регулировка вентиляторов?
Вентиляторы EC получают сигнал 0-10 В или Modbus от контроллера, который ориентируется на давление конденсации. При снижении температуры окружающей среды скорость уменьшается, что экономит энергию и снижает шум.
Какие хладагенты поддерживает модель HCR51/1/0/0/G/G?
Стандартно рассчитана на R410A. Возможна адаптация под R407C, R134a – уточняйте при заказе.
Входит ли в комплект монтажный набор?
В базовой поставке: конденсатор, отсечные клапаны (приварные), паспорт. Крепёж (виброопоры, анкера) заказывается отдельно.
Можно ли установить конденсатор на крыше без дополнительной защиты?
Да, степень защиты IP54 позволяет эксплуатировать под открытым небом. Рекомендуется обеспечить свободный приток воздуха и устойчивое основание.
Как подключить конденсатор к системе мониторинга?
Используйте интерфейс Modbus RTU (RS-485) или аналоговые сигналы 0-10 В / 4-20 мА. Подробная схема в руководстве по эксплуатации.
Какое масло используется в компрессорах для этой модели?
Конденсатор не содержит компрессора. Для холодильного контура рекомендуется полиэфирное масло (POE) для R410A.
Каков межсервисный интервал?
Рекомендуется проводить осмотр и чистку теплообменника не реже 2 раз в год. Проверка работы вентиляторов и клапанов – 1 раз в год.
Можно ли заказать конденсатор без отсечных клапанов?
Да, существует версия HPC51/1/0/0/G/G без клапанов. Уточняйте у менеджеров.
Какая гарантия на изделие?
Гарантия Liebert (Vertiv) – 2 года с даты отгрузки. Возможно продление до 5 лет при подписании сервисного контракта.
Какие сертификаты имеет конденсатор?
Изделие сертифицировано по CE, EAC, соответствует директивам RoHS. Имеет протокол испытаний на холодопроизводительность.
