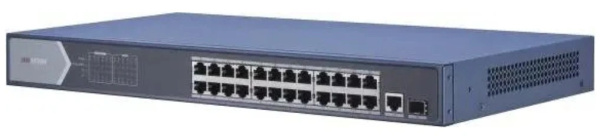

HIKVISION DS-3E0526P-E — неуправляемый коммутатор для систем видеонаблюдения с 24 портами Fast Ethernet (10/100 Мбит/с) с поддержкой PoE+ (802.3af/at), 1 гигабитным аплинк-портом RJ-45 и 1 оптическим портом SFP 1 Гбит/с. Суммарный бюджет PoE составляет 270 Вт, что позволяет одновременно питать до 24 IP-камер видеонаблюдения. Два аплинка (медный и оптический) обеспечивают гибкое подключение к видеорегистратору (NVR), серверу или вышестоящему коммутатору — по меди на расстояния до 100 м или по оптике до 20 км. Работает по принципу «подключил и забыл» — не требует настройки и оптимизирован для средних и крупных систем IP-видеонаблюдения.
Надёжная коммутация для систем видеонаблюдения
Коммутатор обеспечивает стабильную передачу данных для IP-камер с битрейтом до 100 Мбит/с. 24 порта Fast Ethernet с PoE+ покрывают потребности средних и крупных систем видеонаблюдения, а два гигабитных аплинка (медный и оптический) позволяют организовать высокоскоростное подключение к ядру сети без «бутылочного горлышка».
24 порта Fast Ethernet с PoE+
- Скорость 10/100 Мбит/с — достаточно для IP-камер с разрешением до 4K (битрейт до 20–30 Мбит/с).
- Суммарный бюджет PoE 270 Вт — питание до 24 IP-камер одновременно (в зависимости от потребляемой мощности).
- Поддержка стандартов 802.3af/at — автоматическое определение мощности подключаемого устройства и подача нужного напряжения (до 30 Вт на порт).
- Защита от перегрузок — интеллектуальное распределение мощности, автоматическое отключение при коротком замыкании.
- Дальность передачи до 250 м — расширенный режим (Extend) для подключения удалённых камер видеонаблюдения.
1 гигабитный аплинк-порт RJ-45
Порт 10/100/1000Base-T обеспечивает скорость до 1 Гбит/с для подключения к видеорегистратору (NVR), серверу или вышестоящему коммутатору по витой паре на расстояния до 100 м. Гигабитная скорость исключает «бутылочное горлышко» при одновременной передаче видеопотоков со всех 24 камер.
1 оптический порт SFP 1 Гбит/с
Порт SFP позволяет подключать оптические модули для организации магистральных каналов на расстояния до 20 км (в зависимости от установленного трансивера). Идеально для соединения между зданиями, этажами или подключения к вышестоящему коммутатору на большом расстоянии. Поддерживаются одномодовые и многомодовые оптические модули.
Оптимизация под системы видеонаблюдения
Коммутатор HIKVISION DS-3E0526P-E специально разработан для работы с IP-камерами HIKVISION и другим PoE-оборудованием, что обеспечивает максимальную совместимость и стабильность видеопотоков.
Plug-and-Play
- Не требует настройки — просто подключите камеры и начните работу.
- Автоматическое определение PoE — коммутатор сам определяет стандарт (af/at) и мощность устройства.
- Совместимость с HIKVISION — оптимизирован для работы с IP-камерами, видеорегистраторами и domofon-системами HIKVISION.
Надёжная передача видео
- Store-and-forward — проверка целостности каждого кадра перед передачей, исключение повреждённых пакетов.
- Flow Control (IEEE 802.3x) — предотвращение потерь пакетов при пиковых нагрузках.
- Буферизация пакетов — сглаживание пиковых нагрузок от камер.
Защита от внешних воздействий
Металлический корпус обеспечивает защиту от электромагнитных помех (EMI) и механических воздействий. Встроенная грозозащита портов (6 кВ) предохраняет оборудование от скачков напряжения и грозовых разрядов — критично для уличных камер.
Дополнительные возможности
Режим Extend (удлинение линии до 250 м)
Переключение в режим Extend позволяет передавать PoE-сигнал и данные на расстояния до 250 м по витой паре (скорость снижается до 10 Мбит/с). Полезно для подключения удалённых камер видеонаблюдения без установки дополнительных повторителей. Активируется DIP-переключателем на корпусе.
Режим VLAN (изоляция портов)
Аппаратная изоляция портов 1–24 друг от друга — трафик может идти только через аплинк-порты. Это предотвращает широковещательные штормы и повышает безопасность сети видеонаблюдения. Также увеличивает дальность передачи до 250 м.
Smart PoE — интеллектуальное управление питанием
- Автоматическое распределение мощности — коммутатор сам определяет потребности каждой камеры.
- Приоритизация портов — при превышении бюджета PoE питание отключается на портах с низким приоритетом.
- Автоматическая перезагрузка — если камера «зависла», коммутатор автоматически перезагружает порт PoE.
- Защита от короткого замыкания — мгновенное отключение неисправного порта.
Защита от петель
Встроенная функция loopback detection автоматически обнаруживает и блокирует петли в сети, предотвращая широковещательные штормы и выход оборудования из строя.
Гибкость аплинков
Два аплинк-порта обеспечивают максимальную гибкость подключения:
- Медный RJ-45 — гигабитное подключение на расстояния до 100 м.
- Оптический SFP — подключение на расстояния до 20 км (в зависимости от трансивера).
Индикация состояния
LED-индикаторы на передней панели показывают статус каждого порта, наличие соединения, скорость и активность PoE. Быстрая диагностика проблем без специального оборудования.
Совместимое оборудование и аксессуары
Для полноценной работы HIKVISION DS-3E0526P-E рекомендуется использовать следующее оборудование.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| IP-камеры HIKVISION | DS-2CD1xxx, DS-2CD2xxx, DS-2CD3xxx серии (PoE, до 11 Вт) | Полная совместимость, оптимальное потребление |
| IP-камеры сторонних производителей | Dahua, Uniview, TP-Link с поддержкой 802.3af/at | Совместимость со стандартом PoE |
| Видеорегистраторы NVR | HIKVISION DS-7600/7700/7800 серии, Dahua NVR4xxx/NVR5xxx | Подключение через гигабитный аплинк-порт |
| Оптические модули SFP 1G | HIKVISION DS-3Sxxx, а также совместимые (Finisar, FS.com) | Многомодовые до 550 м, одномодовые до 20 км |
| VoIP-телефоны | Yealink, Grandstream, Cisco с поддержкой PoE | Питание и передача данных по одному кабелю |
| Патч-корды и кабели | Cat5e / Cat6 UTP/FTP, медные (неCCA) для PoE, LC/LC duplex (оптика) | Рекомендуется медный кабель для надёжной передачи PoE |
| Крепления для стойки | Уши для монтажа в 19" стойку (в комплекте) | Стандартный монтаж 1U |
| Блок питания | Встроенный БП AC 100–240 В (в комплекте) | Не требует внешнего адаптера |
Аналоги HIKVISION DS-3E0526P-E
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HIKVISION | DS-3E0518P-E(M) | 16 портов 10/100M PoE + 2 GE SFP, бюджет 250 Вт. Меньше портов, но больше оптических аплинков. |
| HIKVISION | DS-3E0126P-E(M) | 24 порта 10/100M PoE + 2 GE, бюджет 250 Вт. Серия 01 — базовая, без SFP. |
| HIKVISION | DS-3E1526P-SI | 24 порта 10/100M PoE + 2 GE SFP, бюджет 400 Вт. Больше мощности PoE. |
| Dahua | PFS3018-24ET-240 | 24 порта 10/100M PoE + 2 GE SFP, бюджет 240 Вт. Прямой конкурент. |
| TP-Link | TL-SF1024P | 24 порта 10/100M PoE (130 Вт), без SFP. Более бюджетный вариант. |
| D-Link | DES-1026MPV2 | 24 порта 10/100M PoE + 2 комбо GE, бюджет 250 Вт. Комбо-порты для гибкости. |
| Uniview | UPO3326C-SI | 24 порта 10/100M PoE + 2 GE SFP, бюджет 250 Вт. Аналог от Uniview. |
| Mercusys | MS1024PS | 24 порта 10/100M PoE (190 Вт), без SFP. Бюджетный аналог. |
Рекомендация: При выборе аналога обращайте внимание на бюджет PoE, наличие SFP-порта и совместимость с вашим оборудованием. Для систем видеонаблюдения HIKVISION оптимально использовать родные коммутаторы — они обеспечивают максимальную совместимость и стабильность работы.
Кому подойдёт HIKVISION DS-3E0526P-E
Рекомендуется, если вам нужно:
- Построить среднюю или крупную систему видеонаблюдения на 16–24 IP-камеры с питанием PoE.
- Получить простое решение «подключил и забыл» без настройки.
- Питать IP-камеры HIKVISION с общим бюджетом до 270 Вт.
- Организовать передачу видео на расстояния до 250 м (режим Extend).
- Изолировать порты камер друг от друга (режим VLAN).
- Использовать гибкое подключение аплинков (медь или оптика).
- Получить надёжное решение для офиса, магазина, склада, предприятия.
- Монтировать коммутатор в 19" стойку.
Вероятно, не подойдёт, если:
- Требуется управляемый коммутатор с VLAN, ACL, QoS — нужен smart- или managed-коммутатор.
- Нужно больше 24 портов PoE — рассмотрите модели на 48 портов.
- Камеры потребляют больше 11 Вт каждая — бюджет 270 Вт будет недостаточен для 24 камер.
- Нужны гигабитные порты для всех устройств — модели с 24 x GE PoE (DGS-1210 и аналоги).
- PoE не требуется — есть более бюджетные модели без питания.
- Требуется промышленное исполнение (расширенный температурный диапазон).
- Нужны порты 10 Гбит/с — требуется коммутатор с SFP+.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Прочный металлический корпус обеспечивает защиту от электромагнитных помех и механических воздействий. Стандартные размеры позволяют установить коммутатор в 19-дюймовую стойку (уши крепления в комплекте). Встроенный блок питания — не требует внешнего адаптера.
Активное охлаждение
Встроенный вентилятор с интеллектуальным управлением скоростью обеспечивает эффективное охлаждение при полной PoE-нагрузке. Уровень шума — средний, рекомендуется установка в техническое помещение или шкаф.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата)
Коммутатор предназначен для установки в помещениях, технических шкафах, серверных. Может работать в неотапливаемых помещениях при условии отсутствия конденсата.
Технические характеристики
| Модель | HIKVISION DS-3E0526P-E |
| Артикул | DS-3E0526P-E |
| Серия | HIKVISION Network Switch |
| Тип коммутатора | Неуправляемый (Unmanaged) |
| Порты Fast Ethernet PoE | 24 x 10/100Base-T RJ-45 |
| Аплинк-порт RJ-45 | 1 x 10/100/1000Base-T RJ-45 (Gigabit) |
| Оптический порт | 1 x SFP 1000Base-X |
| Количество портов PoE | 24 порта (все Fast Ethernet) |
| Бюджет PoE | 270 Вт (суммарный) |
| Мощность на порт PoE | До 30 Вт на порт (802.3at) |
| Поддержка PoE-стандартов | IEEE 802.3af, 802.3at |
| Smart PoE | Да (приоритизация, перезагрузка, защита) |
| Коммутационная способность | 8,8 Гбит/с |
| Производительность (MPPS) | 6,55 млн пакетов/с |
| Таблица MAC-адресов | 8000 MAC-адресов |
| Буферизация пакетов | 512 Кб |
| Метод коммутации | Store-and-forward |
| Flow Control | IEEE 802.3x |
| Режим Extend | Да (до 250 м) |
| Режим VLAN (изоляция портов) | Да (аппаратный) |
| Защита от петель | Loopback detection |
| Грозозащита | 6 кВ на всех портах |
| LED-индикация | Power, Link/Act, PoE на каждый порт |
| Питание | AC 100–240 В, 50/60 Гц, встроенный БП |
| Потребляемая мощность (без PoE) | До 15 Вт |
| Максимальная потребляемая мощность | До 285 Вт (с PoE-нагрузкой) |
| Тип охлаждения | Активное (вентилятор) |
| Размеры (Ш x Г x В) | 440 x 220 x 44 мм |
| Вес нетто | 2,8 кг |
| Монтаж | 19" стойка (1U, крепления в комплекте) |
| Диапазон рабочих температур | от -10°C до +55°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность | 10–90% (без конденсата) |
| Сертификация | CE, FCC, RoHS, EAC |
| Гарантия | Стандартная гарантия производителя |
| Производитель | HIKVISION |
Часто задаваемые вопросы
Для каких задач подходит HIKVISION DS-3E0526P-E?
Идеален для средних и крупных систем видеонаблюдения на базе IP-камер HIKVISION: офисы, магазины, склады, предприятия, учебные заведения. Подходит для подключения 16–24 камер с общим бюджетом PoE до 270 Вт.
Какой максимальный бюджет PoE и сколько камер можно подключить?
Суммарный бюджет 270 Вт. Позволяет подключить, например, 24 камеры по 11 Вт, или 18 камер по 15 Вт, или комбинацию устройств. Если суммарная мощность превышает 270 Вт, Smart PoE автоматически отключит порты с низким приоритетом.
Нужна ли настройка коммутатора?
Нет, это неуправляемый коммутатор. Он работает по принципу «подключил и забыл» — все параметры устанавливаются автоматически. Режимы Extend и VLAN переключаются DIP-переключателем на корпусе.
Поддерживает ли коммутатор VLAN?
Поддерживается аппаратная изоляция портов (режим VLAN) — порты 1–24 изолированы друг от друга и могут обмениваться трафиком только через аплинк-порты. Это не полноценный 802.1Q VLAN (для него нужен управляемый коммутатор), но достаточно для базовой сегментации сети видеонаблюдения.
Какие аплинк-порты используются и какова их скорость?
Два аплинк-порта: 1 x 10/100/1000Base-T RJ-45 (медь, до 1 Гбит/с) и 1 x SFP 1000Base-X (оптика, до 1 Гбит/с). Можно использовать оба одновременно для подключения к разным сегментам сети или резервирования.
Что такое режим Extend и когда его использовать?
Режим Extend позволяет передавать PoE-сигнал и данные на расстояния до 250 м по витой паре (скорость снижается до 10 Мбит/с). Полезно для подключения удалённых камер видеонаблюдения. Активируется DIP-переключателем на корпусе.
Что такое Smart PoE и зачем он нужен?
Smart PoE — набор интеллектуальных функций управления питанием: приоритизация портов при превышении бюджета, автоматическая перезагрузка «зависших» камер, защита от короткого замыкания. Повышает надёжность системы видеонаблюдения.
Какова коммутационная способность устройства?
8,8 Гбит/с (коммутационная матрица) и 6,55 млн пакетов/с. Этого достаточно для неблокируемой работы всех 24 портов 100M и 2 гигабитных аплинков одновременно.
В каких условиях можно эксплуатировать коммутатор?
Температура от -10 до +55 °C, влажность 10–90% без конденсата. Предназначен для помещений, технических шкафов, серверных. Может работать в неотапливаемых помещениях при отсутствии конденсата.
Есть ли защита от грозы и помех?
Да, все порты имеют грозозащиту 6 кВ. Металлический корпус обеспечивает защиту от электромагнитных помех (EMI). Это критично для уличных камер и объектов с высоким уровнем помех.
Совместим ли коммутатор с камерами других производителей?
Да, коммутатор поддерживает стандарты 802.3af/at и совместим с любыми PoE-устройствами: IP-камерами Dahua, Uniview, TP-Link, VoIP-телефонами Yealink, Grandstream и другими. Однако оптимальная совместимость достигается с камерами HIKVISION.
Как осуществляется охлаждение?
Активное охлаждение — встроенный вентилятор с интеллектуальным управлением скоростью. Обеспечивает эффективное охлаждение при полной PoE-нагрузке. Уровень шума — средний, рекомендуется установка в техническое помещение.
Можно ли монтировать коммутатор в стойку?
Да, это стандартный 19-дюймовый корпус высотой 1U. В комплекте идут крепления для установки в стойку.
Какие оптические модули поддерживаются?
Порт SFP поддерживает стандартные оптические модули 1000Base-X: многомодовые (SX, до 550 м), одномодовые (LX, EX, ZX, до 120 км), а также медные SFP (1000Base-T, до 100 м). Рекомендуются оригинальные модули HIKVISION или совместимые (Finisar, FS.com).
Чем отличается от модели DS-3E0518P-E(M)?
DS-3E0526P-E имеет 24 порта 100M PoE + 1 GE RJ-45 + 1 SFP, бюджет 270 Вт. DS-3E0518P-E(M) имеет 16 портов 100M PoE + 2 GE SFP, бюджет 250 Вт. Если нужно больше портов PoE — выбирайте DS-3E0526P-E. Если нужно больше оптических аплинков — DS-3E0518P-E(M).
