Juniper QFX5200-64Q-DC-AFO — высокопроизводительный коммутатор для ЦОД и крупных корпоративных сетей. Оснащён 64 портами QSFP+ (40 Гбит/с) / 32 портами QSFP28 (100 Гбит/с) с фронтальным охлаждением и двумя блоками питания постоянного тока (DC). Обеспечивает плотность 100G на уровне ToR/Leaf/Spine, поддерживает виртуализацию сети (VXLAN, EVPN) и продвинутую телеметрию Junos OS.
Максимальная плотность 40G/100G для ЦОД
Коммутатор построен на платформе Juniper QFX5200 с коммутационной способностью 3.2 Тбит/с и пропускной способностью до 2.4 Тбит/с в дуплексе. Обеспечивает неблокируемую работу всех портов при любых сценариях трафика.

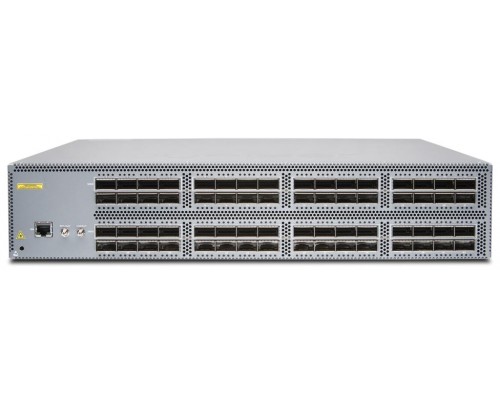

64 порта QSFP+ / 32 порта QSFP28
- Гибкая конфигурация портов — каждый порт может работать как QSFP28 (100 Гбит/с) или QSFP+ (40 Гбит/с) в зависимости от используемого трансивера.
- Поддержка разветвления (breakout) — один порт 40G можно разделить на 4 порта 10G с помощью специальных кабелей (QSFP+ breakout).
- Совместимость с оптикой 100G и 40G — используйте модули SR4, LR4, CWDM4, PSM4 (100G) и стандартные QSFP+ 40G.
Система охлаждения с фронтальным забором (AFO)
Маркировка AFO (Air Flow Out) означает, что холодный воздух забирается спереди, а горячий выбрасывается сзади. Оптимально для установки в стойке с холодным/горячим коридором.
Управление и функциональность L2/L3
Полный набор протоколов маршрутизации (OSPF, BGP, IS-IS) и виртуализации сети (VXLAN, EVPN, MPLS). Безопасность на уровне ACL, фильтрации MAC, Port Security.
Инструменты управления
- Junos OS CLI — единая командная строка Juniper.
- J-Web — веб-интерфейс для базовых настроек.
- Junos Space / Contrail Network — централизованное управление и оркестрация.
- NETCONF/YANG — автоматизация через Ansible, Salt, Puppet.
Протоколы и стандарты
- VXLAN, EVPN, MPLS — виртуализация и сегментация сетей ЦОД.
- ACL, CoS, Firewall Filters — гранулярное управление трафиком.
- sFlow, J-Flow, Port Mirroring — мониторинг и телеметрия.
Дополнительные возможности и протоколы
Виртуальный Chassis (VC) / Virtual Chassis Fabric (VCF)
Объединение до 10 коммутаторов QFX5200 в единую логическую систему с общей плоскостью управления. Упрощает эксплуатацию и обеспечивает отказоустойчивость.
Поддержка SDN и автоматизации
Интеграция с контроллерами SDN (Cisco APIC, VMware NSX, OpenStack) через протоколы OpenFlow, OVSDB и NETCONF.
Энергонезависимая память и резервирование

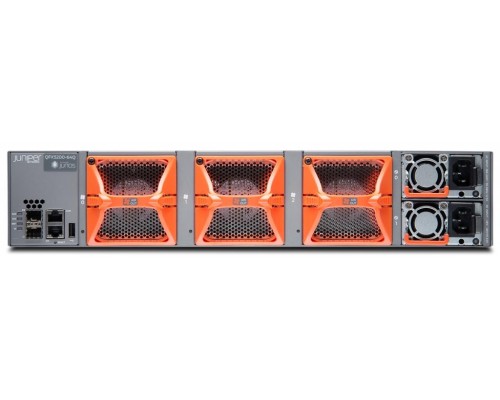

Два съёмных блока питания постоянного тока (DC) с возможностью горячей замены. Резервированные вентиляторы (N+1) с возможностью замены без отключения питания.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper QFX5200-64Q-DC-AFO рекомендуется использовать оригинальные оптические модули и кабели Juniper, а также проверенные совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| 100G QSFP28 модули | Juniper QSFP28-100G-SR4, QSFP28-100G-LR4, QSFP28-100G-CWDM4 | SR4 до 100 м, LR4 до 10 км, CWDM4 до 2 км |
| 40G QSFP+ модули | Juniper QSFP-40G-SR4, QSFP-40G-LR4, QSFP-40G-CR4 (DAC copper) | SR4 до 150 м, LR4 до 10 км, DAC до 7 м |
| Кабели breakout (40G->4x10G) | Juniper QSFP-4SFP10G-CU1M (медь), QSFP-4SFP10G-SR4 (оптика) | Позволяет подключить 4 устройства 10G к одному QSFP порту |
| Консольный кабель | Juniper J-CONSOLE (USB-C -> RJ-45), стандартный DB9-RJ45 | Для первоначальной настройки через CLI |
| Патч-корды (оптика/медь) | Многомодовые OM3/OM4 (LC дуплекс), одномодовые OS2 | Длина подбирается под топологию сети |
| Крепления для стойки | Входят в комплект (стандартные 19", 1U) | Дополнительно можно заказать удлинённые направляющие (X-00-001A) |
Аналоги Juniper QFX5200-64Q-DC-AFO
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | QFX5110-48S-4Q | 48 портов 10G, 4 порта 40G, меньшая плотность 100G. Бюджетный вариант для небольших ЦОД. |
| Juniper | EX9200-32XS | L2/L3 сервисный коммутатор с поддержкой 40G и 100G, но предназначен для сетей операторов связи. |
| Cisco | Nexus 93180YC-FX3 | 48x10G/25G, 6x100G QSFP28, поддержка VXLAN/EVPN. Меньшая плотность 100G. |
| Huawei | CE6860-48S6C-EI | 48x10G/25G, 6x100G, поддержка SDN, более низкая цена. Меньше портов 100G. |
| Arista | 7280CR-48 | 48x40G/100G, более высокая плотность, поддержка EOS. Конкурент на рынке ЦОД. |
| Brocade (Broadcom) | VDX 8770-64Q | 64 порта 40G, поддержка VCS Fabric, но устаревшая платформа. |
Рекомендация: Для задач построения сверхплотных сетей 100G ToR/Leaf лучше всего подойдут QFX5200 или Arista 7280CR. Если требуется меньше портов 100G — Cisco Nexus 93180YC-FX3 или Huawei CE6860.
Кому подойдёт Juniper QFX5200-64Q-DC-AFO
Рекомендуется, если вам нужно:
- Построить ядро ЦОД с плотностью 100G (до 32 портов QSFP28).
- Использовать коммутацию 40G с возможностью разветвления на 10G.
- Реализовать EVPN-VXLAN для виртуализации сети (сегментация, микросервисы).
- Автоматизировать управление через Ansible/Terraform (Junos OS).
- Получить низкую задержку (<1 мкс) для приложений HPC и финансового сектора.
Вероятно, не подойдёт, если:
- Вам нужно лишь несколько портов 10G для небольшого офиса — избыточно и дорого.
- PoE или питание по Ethernet не поддерживается (только DC питание).
- Не требуются протоколы L3 (BGP, OSPF) — можно рассмотреть неуправляемые коммутаторы.
- Бюджет ограничен — тогда смотрите на QFX5110 или Huawei CE6860.
- Нужна поддержка стекирования через физические кабели — QFX5200 поддерживает Virtual Chassis, но не физическое стекирование.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 442 x 406 x 44 мм, вес 8.3 кг (с двумя блоками питания). Крепится в стандартную 19-дюймовую стойку. Вентиляторы (4+1) с возможностью горячей замены.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (кратковременно до +55°C)
- Хранение: от -40°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, предназначен для установки в ЦОД и серверных с контролируемым микроклиматом.
Технические характеристики
| Модель | Juniper QFX5200-64Q-DC-AFO |
| Артикул | QFX5200-64Q-DC-AFO |
| ID | 43579 |
| Серия | QFX5200 |
| Уровень коммутатора | L2/L3 (оснащён Junos OS) |
| Порты 100G QSFP28 | 32 (каждый порт работает как QSFP28 или QSFP+) |
| Порты 40G QSFP+ | 64 (в режиме breakout или независимые QSFP+) |
| Коммутационная способность | 3.2 Тбит/с |
| Пропускная способность (дуплекс) | 2.4 Тбит/с |
| Таблица MAC-адресов | 128 000 |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, VXLAN, EVPN |
| Память FLASH | 16 ГБ (eUSB) |
| Объем ОЗУ | 4 ГБ DDR4 |
| Гарантия | Juniper Enhanced Warranty (2, 3, 5 лет по выбору) |
| Тип питания | DC (постоянный ток), дублированные блоки (DC -40 .. -72 В) |
| Потребляемая мощность (типовая) | ~450 Вт |
| Охлаждение | Фронтальное (AFO) — холодный воздух спереди, горячий сзади |
| Тип установки | Стоечное (1U) |
| Порты консольные | RJ-45, USB-C (дополнительно) |
| Поддержка разветвления (breakout) | Да (40G->4x10G, 100G->4x25G) |
| Виртуальный Chassis | Да (до 10 устройств) |
| Протоколы маршрутизации | OSPF, BGP, IS-IS, RIP, статические маршруты |
| IGMP Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP, PVST+ |
| ACL (IPv4/IPv6) | Да |
| Фильтрация MAC-адресов | Да |
| DHCP Snooping / DAI | Да |
| Управление | CLI (Junos OS), J-Web, NETCONF, YANG |
| Размеры (Ш × Г × В) | 442 × 406 × 44 мм |
| Вес нетто | 8300 г (с двумя БП) |
| Размеры упаковки (Ш × Г × В) | 600 × 500 × 150 мм |
| Монтаж в стойку | Да, 1U (в комплекте направляющие) |
| Диапазон температур при эксплуатации | 0°C до +40°C |
| Диапазон температур при хранении | -40°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Какое основное назначение коммутатора QFX5200-64Q?
Это коммутатор для центров обработки данных (ЦОД) уровня ToR (Top-of-Rack) или Leaf/Spine. Поддерживает 100G и 40G, виртуализацию VXLAN/EVPN, автоматизацию. Идеален для высоконагруженных приложений, облачных инфраструктур и HPC.
Сколько портов 100G и 40G можно использовать одновременно?
Коммутатор поддерживает 32 порта QSFP28, каждый из которых может работать как 100G (QSFP28) или как 40G (QSFP+). В режиме breakout один порт 40G можно разделить на 4 порта 10G (используя специальные кабели). Таким образом, вы можете получить до 64 портов 40G (в режиме QSFP+) или комбинировать 100G и 40G.
Поддерживает ли коммутатор питание PoE?
Нет, QFX5200-64Q-DC-AFO не поддерживает PoE. Он предназначен для сред ЦОД, где питание устройств (PoE) не требуется. Коммутатор питается от DC-источников (постоянный ток).
Какие типы оптических модулей совместимы?
Оригинальные Juniper QSFP28 (100G): SR4, LR4, CWDM4, PSM4, а также QSFP+ (40G): SR4, LR4, CR4 (медный DAC). Поддерживаются совместимые модули от Finisar, FS.com, Flexoptix при условии соответствия стандартам MSA.
Можно ли управлять коммутатором удаленно?
Да: через CLI (SSH), веб-интерфейс J-Web, NETCONF/YANG, а также через системы управления Juniper Space или сторонние (Ansible, Puppet). Поддерживается шифрование (SSH, SSL).
Поддерживает ли коммутатор стекирование?
Да, в виде Virtual Chassis (VC) и Virtual Chassis Fabric (VCF) до 10 устройств. Это логическое объединение с единой конфигурацией. Физического стекирования через кабели нет — используются порты QSFP28 для соединения.
Какова пропускная способность матрицы?
Коммутационная способность 3.2 Тбит/с, пропускная способность в дуплексе 2.4 Тбит/с. Гарантирует неблокируемую работу всех портов при полной нагрузке.
В каких условиях можно эксплуатировать коммутатор?
Температура от 0°C до +40°C (кратковременно до +55°C), влажность 10–90% без конденсата. Требуется ЦОД или серверная с системой кондиционирования.
Какие функции безопасности доступны?
ACL (IPv4/IPv6), фильтрация MAC-адресов, защищённые протоколы управления (SSH, SSL), DHCP Snooping, DAI (Dynamic ARP Inspection), защита от подмены MAC-адресов, BCP38 (anti-spoofing).
Можно ли монтировать коммутатор в стойку?
Да, это стандартный 19-дюймовый корпус высотой 1U. В комплекте идут направляющие для установки в стойку. Вес с блоками питания 8.3 кг, поэтому рекомендуется использовать дополнительную опорную полку для тяжёлого оборудования.
Основные характеристики
QFX5200 (hardware only software services sold separately), 64 QSFP+/32 QSFP28 ports, redundant fans, 2 DC power supplies, front-to-back airflow
