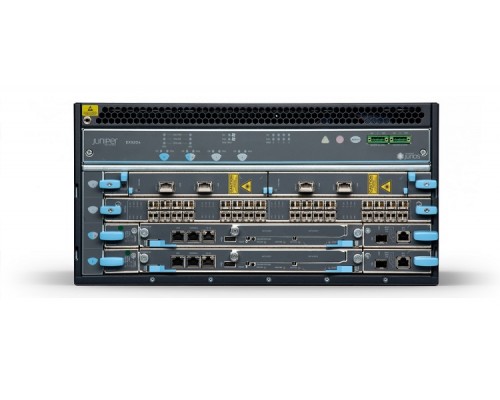

Juniper EX9214 (EX9214-RED3B-DC) — модульное шасси для ядра и агрегации корпоративных сетей. 14 слотов для линейных карт, резервированные коммутационные фабрики (SF2) и маршрутизирующие процессоры (RE2), питание от DC. Обеспечивает высокую плотность портов (до 384 портов 10GbE или 96 портов 40GbE/100GbE), поддержку виртуализации VCF (Virtual Chassis Fabric) и полный набор L2/L3 протоколов. Надёжное масштабируемое решение для крупных предприятий, дата-центров и операторов связи.
Мощная модульная архитектура
Шасси EX9214 разработано для обеспечения высокой доступности и производительности до 19,2 Тбит/с (при использовании SF2). Резервирование всех ключевых компонентов (питание, охлаждение, фабрика, управление) исключает единые точки отказа.
14 слотов для линейных карт (FPC)
- Гибкость установки – поддерживаются карты серий EX9200 (10GbE, 40GbE, 100GbE) и MIC (модульные интерфейсные карты).
- Высокая плотность – возможность одновременного использования оптики любой скорости в каждом слоте.
- Горячая замена – замена линейных карт без остановки сети.
Резервированные коммутационные фабрики (SF2)
- Два модуля SF2 обеспечивают общую ёмкость до 19,2 Тбит/с.
- Работа в активном/активном режиме с балансировкой трафика.
Два маршрутизирующих процессора RE2
Процессоры RE2 (Routing Engine 2) работают в паре active/hot-standby, обеспечивают быстрое восстановление при сбое. Каждый RE2 оснащён 8‑ядерным CPU, до 32 ГБ ОЗУ и 256 ГБ SSD.
Управление и безопасность сети
Система работает под управлением Junos OS, предоставляя богатые возможности для администрирования и защиты.
Инструменты управления
- CLI Junos – единый командный интерфейс для всех устройств Juniper.
- Web-интерфейс (J-Web) – графическое управление и мониторинг.
- Junos Space – централизованное управление сетью.
- Netconf/YANG – поддержка программно-конфигурируемых сетей (SDN).
Политики безопасности
- Firewall Filters – ACL на основе IP, MAC, портов, протоколов.
- MACsec – шифрование на канальном уровне.
- DHCP Snooping, Dynamic ARP Inspection – защита от атак внутри сети.
- RADIUS/TACACS+ – аутентификация администраторов.
Сегментация: VLAN и виртуализация
До 4094 VLAN (802.1Q), поддержка VRF‑Lite, Virtual Chassis Fabric (до 10 шасси в одной логической системе).
Дополнительные возможности и протоколы
Агрегация каналов (LACP / MC-LAG)
Объединение портов с активным/активным режимом, включая мультишассий MC‑LAG (multichassis link aggregation).
IGMP / MLD Snooping и PIM
Оптимизация многоадресного трафика для IPTV, видеонаблюдения, конференций.
Протоколы маршрутизации
Полная поддержка OSPF, IS‑IS, BGP (включая EVPN‑VXLAN для фреймов). Возможность выступить в роли пограничного маршрутизатора (L3) при установке соответствующих лицензий.
Питание DC
Резервированные DC‑блоки питания (до 4 штук), работа в режиме N+N или N+1. Входное напряжение –48 В.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper EX9214 рекомендуется использовать сертифицированные модули. Основные совместимые позиции указаны ниже.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Линейные карты (FPC) для EX9200 | EX9200‑32XS (32×10GbE), EX9200‑40F (40×1GbE), EX9200‑4QS (4×40GbE), EX9200‑8C (8×100GbE) | Горячая замена, до 384 портов 10GbE на шасси |
| Оптические модули QSFP+/QSFP28 | JNP‑QSFP‑40G‑LR4, JNP‑QSFP‑100G‑LR4 | Для портов 40/100GbE |
| SFP+/SFP28 (10/25GbE) | JNP‑SFP+-LR‑10G, JNP‑SFP‑1G‑LX | Используются с соответствующими линейными картами |
| Модули фабрики SF2 | EX9200‑SF2 (входят в комплект поставки EX9214‑RED3B‑DC) | Резервирование без снижения производительности |
| Маршрутизирующие процессоры RE2 | EX9200‑RE2 (входят в комплект) | Active/hot‑standby |
| Блоки питания DC | JPSU‑920‑DC (90A, –48 В) | Резервирование N+N, горячая замена |
| Консольный кабель | DB9‑RJ45, USB‑Console (например, с FTDI) | Для первоначальной настройки |
Аналоги Juniper EX9214 (EX9214-RED3B-DC)
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с похожей архитектурой.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | EX9204 (4‑слотовое шасси) | Меньше слотов (4), ниже производительность, подходит для меньших сетей. |
| Cisco | Catalyst 9500‑48Y4C (шасси не модульное) | Фиксированная конфигурация, меньше возможностей расширения, но ниже цена. |
| Huawei | CE16808 (8 слотов) | Меньше слотов, но поддержка 400GbE, собственная ОС VRP. |
| Juniper | QFX10008 (8 слотов, для ЦОД) | Оптимизирован для дата-центров, поддержка VXLAN, EVPN, 100GbE/400GbE. |
| Nokia | 7750 SR‑7 | Модульное шасси, поддержка IP/MPLS, чаще используется у операторов. |
Рекомендация: EX9214 лучше всего подходит для построения гибкой магистрали с возможностью постепенного наращивания портов. Если требуется максимальная плотность 100GbE для ЦОД, рассмотрите QFX10008.
Кому подойдёт Juniper EX9214 (EX9214-RED3B-DC)
Рекомендуется, если вам нужно:
- Построить отказоустойчивое ядро сети (99,999% аптайм).
- Подключать сотни гигабитных/десятигигабитных устройств.
- Использовать технологии виртуализации (VCF, EVPN-VXLAN).
- Работать в среде постоянного тока (DC).
- Масштабировать портовую ёмкость без замены шасси.
- Централизованное управление через Junos OS.
Вероятно, не подойдёт, если:
- Требуется компактное решение для небольшого офиса.
- Нужны только базовые L2 функции и 8‑12 портов.
- Нет возможности обеспечить электропитание DC (тогда выбирайте AC‑версию EX9214‑RED3B‑AC).
- Бюджет ограничен – рассмотрите фиксированные свитчи EX4300 или EX3400.
- Не требуется резервирование фабрики и RE2.
Конструкция и условия эксплуатации
Металлическое шасси, 19", 10U
Размеры 442×790×441 мм (с креплениями), вес около 54 кг в полностью загруженной конфигурации. Для монтажа требуется усиленная стойка. Охлаждение – вентиляторное, модули охлаждения (FAN) горячезаменяемые.
Диапазон рабочих температур
- Эксплуатация: от -10°C до +65°C
- Хранение: от -40°C до +70°C
- Влажность: от 10% до 90% (без конденсата) при работе, до 95% при хранении
Шасси предназначено для установки в серверных, ЦОД, телекоммуникационных узлах с контролируемым климатом.
Технические характеристики
| Модель | Juniper EX9214 (EX9214-RED3B-DC) |
| Артикул | EX9214-RED3B-DC |
| Серия | EX9200 |
| Уровень коммутатора | L2/L3 (в зависимости от установленных лицензий) |
| Операционная система | Junos OS |
| Слоты для линейных карт | 14 (FPC) |
| Слоты для фабрики | 2 (SF2, предустановлены) |
| Маршрутизирующие процессоры | 2 (RE2, предустановлены) |
| Коммутационная ёмкость (SF2) | 19,2 Тбит/с |
| Таблица MAC‑адресов | До 512 000 (зависит от линейных карт) |
| Максимальный VLAN ID | 4094 |
| Память RE2 (ОЗУ) | 32 ГБ DDR4 |
| Накопитель RE2 | 256 ГБ SSD |
| Тип питания | DC –48 В (от -40 до -72 В) |
| Максимальная потребляемая мощность | около 7000 Вт (полная комплектация) |
| Охлаждение | 6 модулей FAN (горячая замена) |
| Гарантия | Juniper Limited Warranty, расширение до 24/7 по контракту |
| Тип установки | Стоечное (19", 10U) |
| Консольный порт | RJ-45, USB (micro‑AB) |
| Интерфейсы управления | 2x GE (out-of-band), 1x RJ‑45 консоль |
| Агрегация каналов (LACP) | Да, включая MC‑LAG |
| Многоадресная рассылка | IGMP v1/v2/v3, MLD v1/v2, PIM SM/SSM |
| Протоколы маршрутизации | OSPF, IS‑IS, BGP (4+4), RIPv2, статические |
| Поддержка EVPN-VXLAN | Да (требуется лицензия Advanced) |
| Virtual Chassis Fabric | Да, до 10 шасси |
| MACsec | Да (на некоторых линейных картах) |
| Firewall Filters | IPv4/IPv6, MPLS |
| DHCP Snooping / DAI | Да |
| Поддержка SNMP | v1/v2c/v3 |
| Размеры (Ш×Г×В) | 442 × 790 × 441 мм |
| Вес (без карт) | около 38 кг |
| Рабочая температура | от -10°C до +65°C |
| Влажность при эксплуатации | 10–90% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Сколько слотов для линейных карт в EX9214?
14 слотов (горизонтальное расположение). В каждом слоте может быть установлена одна линейная карта серии EX9200.
Какова максимальная пропускная способность шасси?
При использовании модулей SF2 – до 19,2 Тбит/с. Фабрика работает в активном/активном режиме.
Какое питание используется в комплектации -DC?
Постоянный ток (–48 В). Предустановлены два блока питания (JPSU-920-DC) с возможностью установки ещё двух для резервирования (N+N).
Поддерживает ли EX9214 Virtual Chassis?
Да, Virtual Chassis Fabric (VCF) позволяет объединить до 10 устройств EX9214 в единую логическую систему. Требуется лицензия Advanced.
Какие типы оптических модулей поддерживаются?
Всё зависит от установленных линейных карт. Поддерживаются SFP, SFP+, QSFP+, QSFP28, а также CFP (на некоторых картах). Рекомендуется использовать оригинальные Juniper Optics или сторонние, совместимые по протоколу.
Можно ли использовать EX9214 как маршрутизатор?
Да, при установке соответствующей лицензии Advanced можно включить полную поддержку L3 (OSPF, BGP, статические маршруты, VRF, MPLS). Базовая лицензия включает только L2 и статический маршрут.
Какой объём памяти у маршрутизирующего процессора RE2?
32 ГБ оперативной памяти и 256 ГБ SSD. Этого достаточно для больших таблиц маршрутизации (до 2 млн префиксов BGP).
Какие есть варианты резервирования?
Полное резервирование: два RE2 (active/hot‑standby), два модуля фабрики (актив/актив), до 4 блоков питания (N+N), N+1 или N+N для вентиляторов (6 модулей).
Требуется ли специальное обучение для настройки?
Желательно знакомство с командной строкой Junos (CLI). Juniper предоставляет бесплатные онлайн‑курсы (Junos OS Fundamentals). Для сложных конфигураций рекомендуется сертификация JNCIA‑Junos.
Как заменить неисправный модуль фабрики или процессор?
Все модули (SF2, RE2, блоки питания, вентиляторы) поддерживают горячую замену (hot‑swap). Замена не требует выключения шасси и не нарушает передачу трафика при наличии резервирования.
Основные характеристики
14-SLOT REDUNDANT SYSTEM. SF2. RE2. DC
