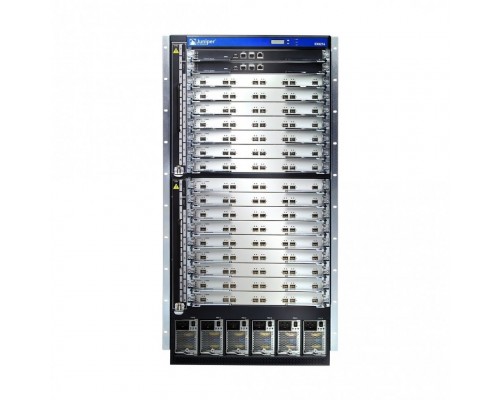

Juniper EX8216 (арт. EX8216-REDUND-AC2) — мощный коммутатор уровня ядра с 16 слотами для линейных карт, совокупной пропускной способностью до 1.92 Тбит/с на слот и поддержкой портов 10 Гбит/с (SFP+) и 40 Гбит/с (QSFP+). Ориентирован на построение отказоустойчивых магистралей в крупных предприятиях, ЦОД, кампусных сетях и у провайдеров услуг. Работает под управлением Junos OS, обеспечивая полный набор функций L2/L3, MPLS, VPLS и продвинутую безопасность.
Производительность и масштабируемость ядра сети
Шасси EX8216 рассчитано на 16 линейных карт, каждая из которых может развивать до 1.92 Тбит/с. Коммутационная матрица без блокировок позволяет обрабатывать трафик на линейной скорости для всех портов.
16 слотов для линейных карт
- Гибкая комплектация: карты 10GE, 40GE, комбинированные, карты с PoE++ (до 60 Вт).
- Поддержка QSFP+ и SFP+ — используйте оптику 40GBASE-SR4/LR4 и 10GBASE-SR/LR.
- Высокая плотность портов: до 384 портов 10GE или 96 портов 40GE на шасси.
1.92 Тбит/с на слот
Совокупная пропускная способность коммутатора достигает 30.72 Тбит/с, что делает EX8216 идеальным выбором для агрегации трафика от тысяч пользователей и устройств.
Управление и интеллектуальные сервисы
Полнофункциональная Junos OS предоставляет богатые возможности автоматизации, мониторинга и безопасности.
Инструменты управления
- CLI (Junos) — единый интерфейс командной строки для всех устройств Juniper.
- Web-интерфейс (J-Web) — удобная графическая оболочка.
- Junos Space — централизованное управление, оркестрация и аналитика.
- SNMP, NETCONF, REST API — интеграция в существующие системы.
Продвинутая безопасность
- ACL (IPv4/IPv6) — фильтрация на основе 5-tuple.
- MACsec — шифрование трафика на канальном уровне.
- DHCP Snooping, Dynamic ARP Inspection — защита от подмены адресов.
Виртуализация и сегментация
До 4096 VLAN (802.1Q), VXLAN для сетей наложений, MPLS L2VPN/L3VPN — гибкая изоляция трафика и построение арендованных сетей.
Отказоустойчивость и резервирование
Двойные блоки питания AC
Модель EX8216-REDUND-AC2 оснащена двумя блоками переменного тока с автоматическим переключением. Горячая замена без остановки работы.
Резервирование вентиляторов
Встроенная система охлаждения с N+1 вентиляторами. Поддерживается горячая замена, что гарантирует непрерывную работу при отказе одного из вентиляторов.
Протоколы высокой доступности
- Virtual Chassis — объединение нескольких шасси в одну логическую систему.
- Graceful Routing Engine Switchover — бесшовное переключение на резервный процессор.
- BFD, VRRP, MC-LAG — быстрое обнаружение отказов и балансировка.
Совместимые трансиверы и аксессуары
Для полноценной работы EX8216 используйте проверенные оптические модули. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ (10 Гбит/с) | Juniper Networks JNP-SFP-10GBASE-SR (многомод), JNP-SFP-10GBASE-LR (одномод), а также совместимые (Finisar, FS.com) | До 10 км (LR), до 300 м (SR) |
| Оптические модули QSFP+ (40 Гбит/с) | Juniper JNP-QSFP-40GBASE-SR4 (MMF), QSFP-40GBASE-LR4 (SMF) | Для 40GE портов — до 10 км |
| Медные трансиверы SFP+ 10GBASE-T | Juniper JNP-SFP-10GBASE-T, сторонние (10Gtek, Flexoptix) | До 30 м по Cat6a/Cat7 |
| Консольный кабель | USB‑C к RJ45, RS232 (DB9) к RJ45 | Для первоначальной настройки через CLI |
| Патч-корды оптические | LC/LC duplex (SMF или MMF), MTP/MPO (для 40GBASE-SR4) | Длина подбирается под топологию |
| Крепления в стойку | Входят в комплект (19″, 16U) | Дополнительно: направляющие, кабель-менеджменты |
Аналоги Juniper EX8216
При выборе альтернативы учитывайте количество слотов, пропускную способность и возможности управления.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | EX9214 | 14 слотов, до 1.92 Тбит/с на слот, поддержка 100GE (с опред. картами). Масштабируемость чуть ниже |
| Juniper | QFX10016 | 16 слотов, до 3.2 Тбит/с на слот, поддержка 100GE, VXLAN, EVPN, более высокая стоимость |
| Cisco | Nexus 7009 | 9 слотов, скорость до 5.2 Тбит/с на шасси, MPLS, VXLAN, ACI. Меньше слотов, выше плотность |
| Huawei | CloudEngine 16816 | 16 слотов, до 4.8 Тбит/с на слот, 100GE, поддержка SRv6, конкурентная цена |
| Nokia | 1830 PSS-16 | Транспортная платформа, поддержка OTN, SDH, пакетной коммутации. Отличается ориентацией на транспорт |
| Arista | 7308A | 8 слотов, до 2.4 Тбит/с на слот, 100GE, EOS, автоматизация. Меньше слотов, но выше плотность 100GE |
Рекомендация: EX8216 оптимален, когда требуется 16 слотов с высокой пропускной способностью на слот, глубокие буферы и зрелая Junos OS. Для более высоких требований к 100GE рассмотрите QFX10016.
Кому подойдёт Juniper EX8216
Рекомендуется, если:
- Требуется ядро корпоративной сети или ЦОД с высокой плотностью портов 10G/40G.
- Необходима отказоустойчивость на уровне платформы (резервирование питания, охлаждения, маршрутизаторов).
- Нужна поддержка MPLS, VPLS, VXLAN для построения арендованных сетей.
- Планируется централизованное управление через Junos Space.
- Важна экосистема Juniper с опытом использования Junos OS.
Вероятно, не подойдёт, если:
- Требуется до 48 портов — избыточно, лучше взять EX4300 или EX4650.
- Нужны порты 100GE — смотрите серии QFX10000 или EX9251.
- Бюджет ограничен — цена шасси и лицензий высока.
- Нет опыта работы с Junos — кривая обучения может быть крутой.
- Планируется установка в помещении с ограничением по глубине (шасси 16U).
Конструкция и условия эксплуатации
Мощное шасси 16U
Размеры 440 × 780 × 623 мм (Ш×Г×В), устанавливается в 19″ стойку, занимает 16 юнитов. Все компоненты (блоки питания, вентиляторы, линейные карты) горячезаменяемы.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата)
Рекомендуется установка в серверных с климат-контролем.
Технические характеристики
| Модель | Juniper EX8216 (арт. EX8216-REDUND-AC2) |
| Артикул | EX8216-REDUND-AC2 |
| Тип устройства | Коммутатор уровня ядра |
| Количество слотов | 16 (под линейные карты) |
| Скорость на порт | 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) |
| Пропускная способность на слот | До 1.92 Тбит/с |
| Совокупная пропускная способность | До 30.72 Тбит/с |
| Управление | CLI, Web, SNMP, Junos Space, NETCONF, REST API |
| Питание | 2 блока переменного тока (AC) с резервированием |
| Система охлаждения | N+1 вентиляторов, горячая замена |
| Поддерживаемые трансиверы | SFP+, QSFP+ (приобретаются отдельно) |
| ОС | Junos OS |
| Безопасность | ACL, VLAN, MACsec, аутентификация 802.1X |
| Энергоэффективность | Оптимизация энергопотребления портов |
| Габариты (Ш×Г×В) | 440 × 780 × 623 мм (16U) |
| Вес | ≈ 90 кг (полная конфигурация) |
| Монтаж в стойку | Да, 19″ |
| Диапазон рабочих температур | от 0°C до +40°C |
| Диапазон температур хранения | от -40°C до +70°C |
| Относительная влажность | 5–90% (без конденсата) |
| Производитель | Juniper Networks |
| Гарантия | Стандартная Juniper (1 год), расширение доступно |
Часто задаваемые вопросы
Какие линейные карты поддерживает EX8216?
Совместимы карты серий EX8200: 10GBASE, 40GBASE, комбинированные (10G/40G), карты с PoE++, и карты для MPLS. Полный список в документации Juniper.
Сколько портов можно разместить в шасси?
До 384 портов 10GE (с картами 24×10GE) или до 96 портов 40GE (с картами 6×40GE). Возможна комбинация, но не более 16 карт суммарно.
Как обеспечивается отказоустойчивость?
Резервирование блоков питания (2 AC), вентиляторов (N+1), возможность установки второго процессорного модуля (Routing Engine) для бесшовного переключения.
Поддерживает ли EX8216 Virtual Chassis?
Да, до 4 шасси EX8216 можно объединить в единую логическую систему Virtual Chassis, увеличив плотность портов и обеспечив единую точку управления.
Можно ли использовать порты 10 Гбит/с и 40 Гбит/с одновременно?
Да. Используйте соответствующие линейные карты — некоторые карты имеют комбинированные порты (например, 6×40GE или 24×10GE). Трансиверы подбираются под тип оптики.
Какое ПО требуется для управления?
На коммутаторе предустановлена Junos OS (базовая лицензия). Для Junos Space требуется отдельная установка на сервер. Web-интерфейс J-Web доступен через браузер.
Какие существуют схемы резервирования питания?
Модель EX8216-REDUND-AC2 поставляется с двумя AC блоками. Можно подключить каждый к разным источникам (A/B) для полной изоляции.
Требуется ли лицензия для активации MPLS или VPLS?
Базовый функционал L2 и L3 включен. Для MPLS, VPLS, MVPN требуется лицензия Junos Advanced Feature (JUN‑AF). Уточните у поставщика.
Какой максимальный вес полностью загруженного шасси?
Приблизительно 90–100 кг. Убедитесь, что стойка рассчитана на такую нагрузку, используйте опорные полки.
Где скачать документацию и прошивки?
На портале Juniper Support Portal. Для доступа требуется учётная запись и контракт на поддержку (J‑Support).
Основные характеристики
Redundant EX8216 2kW AC system configuration 16-slot chassis with passive midplane and 2x fan trays, 2x routing engines, 8x switch fabric modules, 6x 2000W AC PSUs with power cords, and all necessary blank panels
