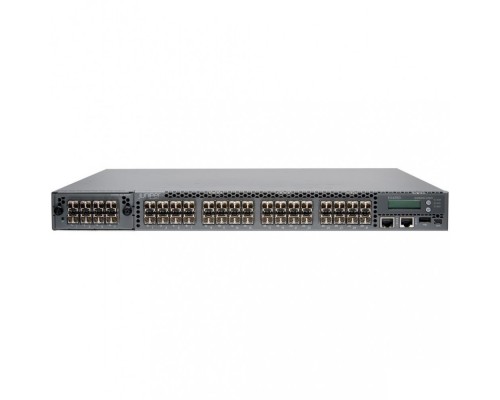

Juniper EX4550-32F (арт. EX4550-32F-DC-AFO) — 32-портовый управляемый коммутатор агрегации и ядра ЦОД с портами 1/10G SFP+. Оснащён встроенным блоком питания 650 Вт DC и схемой охлаждения «port‑side to PSU‑side» (воздух всасывается спереди и выходит сзади). Коммутатор предназначен для высокопроизводительных сетей предприятий, ЦОД и операторов связи. Оптические модули приобретаются отдельно.
Высокая производительность и масштабируемость сети
Коммутатор Juniper EX4550-32F построен на архитектуре Junos с неблокирующей коммутационной способностью до 640 Гбит/с. Все 32 порта могут одновременно работать на скорости 10 Гбит/с, обеспечивая пропускную способность до 320 Гбит/с двунаправленного трафика.
32 порта SFP+ 1/10G
- Поддержка скоростей 1 Гбит/с и 10 Гбит/с — универсальность для подключения как старых, так и новых устройств.
- Возможность использования медных SFP+ (10GBase-T) при подключении на расстояние до 30 метров.
- Встроенная технология Virtual Chassis — объединение до 10 коммутаторов в единую логическую систему с общим управлением.
Питание DC и схема охлаждения
Модель EX4550-32F-DC-AFO питается от источника постоянного тока (номинально -48 В). Конструкция с направлением воздушного потока от лицевой панели к блоку питания оптимизирована для установки в ряды оборудования «холодный коридор» — «горячий коридор».
Управление и безопасность сети
Коммутатор работает под управлением Junos OS, которая предоставляет единый интерфейс CLI, а также графические средства управления Juniper Network Director и Web‑интерфейс J‑Web.
Инструменты управления
- CLI — мощный командный интерфейс Junos с поддержкой скриптов и автоматизации.
- J‑Web — встроенный веб‑интерфейс для настройки и мониторинга.
- NETCONF / Junos XML API — программное управление через API.
- SSH / SNMPv3 — защищённое удалённое администрирование.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика на основе IP-адресов, протоколов и портов.
- Мак‑фильтрация и аутентификация 802.1X — контроль доступа на уровне портов.
- DHCP Snooping и Dynamic ARP Inspection — защита от подмены адресов.
Гибкая сегментация: VLAN
До 4096 VLAN 802.1Q. Поддержка Q‑in‑Q для изоляции клиентов операторского класса.
Дополнительные возможности и протоколы
Маршрутизация L2/L3
Статическая маршрутизация, OSPF, BGP (начиная с определённых лицензий). EX4550‑32F является полноценным converged switch: работает как L2-коммутатор и как L3-маршрутизатор.
Multicast и IGMP/MLD Snooping
Оптимизация доставки многоадресного трафика для IPTV, видеоконференций и других приложений.
Virtual Chassis (VC)
Стекирование через порты VCP (выделенные или обычные SFP+). Единая конфигурация, управление и резервирование до 10 блоков.
Протоколы высокой доступности
VRRP, OSPF graceful restart, BFD — обеспечивают минимальное время восстановления при сбоях.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper EX4550-32F рекомендуется использовать сертифицированные Juniper или качественные совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Juniper SFP‑1GE‑SX, SFP‑1GE‑LX; совместимые — Finisar, FS.com, по спецификации MSA | Для портов 1G. Длина до 10 км (LX) |
| Оптические модули SFP+ (10 Гбит/с) | Juniper QSFP‑10G‑SR, QSFP‑10G‑LR; совместимые — Intel, Cisco SFP‑10G‑SR | Используются в портах 10G. Длина до 10–40 км |
| Медные трансиверы 10GBase-T | Juniper SFP‑10G‑T, сторонние (10Gtek, Flexoptix) | Для витой пары Cat6a/Cat7, до 30 м |
| Пассивный DAC‑кабель SFP+ | Juniper SFP‑10G‑DAC‑1M…10M, совместимые от FS.com, ProLabs | Для коротких соединений между коммутаторами (до 7 м) |
| Консольный кабель | DB9‑RJ45, USB‑консоль (например, на чипе FTDI) | Для первоначальной настройки через CLI |
| Источник питания DC | Любой стандартный источник -48В, 650 Вт (например, Juniper PS‑650‑DC) | Обеспечивает питание коммутатора |
Аналоги Juniper EX4550-32F
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | EX4600-40F | 40 портов 1/10G SFP+, поддержка Virtual Chassis, DC или AC питание, выше производительность (до 1.28 Tbps) |
| Juniper | EX4300-32F | 32 порта 1/10G SFP+, AC питание, стекирование, но ниже коммутационная способность (480 Гбит/с), без DC опции |
| Cisco | Nexus 93180YC-FX | 48 портов 1/10G Base-T + 4x25G SFP28, более современная платформа, но выше цена |
| Arista | 7050SX-64 | 48 портов 10G SFP++ 4x40G QSFP+, полностью L2/L3, отличная для ЦОД |
| Huawei | CE5855-48T4S2Q-EI | 48 портов 1/10G Base-T + 4x10G SFP+ + 2x40G, поддержка VxLAN, но AC питание |
| Dell | S4048-ON | 48 портов 10G SFP+, 2x40G QSFP+, DC опция, близок по возможностям |
Рекомендация: Для сетей ЦОД и агрегации, где требуется DC-питание и обратный воздушный поток (port‑side to PSU‑side), Juniper EX4550‑32F является одним из оптимальных решений. В качестве аналога можно рассмотреть EX4600, если нужно больше портов и выше производительность.
Кому подойдёт Juniper EX4550-32F
Рекомендуется, если вам нужно:
- Построить сеть ядра ЦОД или агрегации с 32 портами 10G.
- Использовать питание постоянного тока (‑48 В) в телекоммуникационном окружении.
- Организовать отказоустойчивый Virtual Chassis без дополнительных модулей.
- Управлять сетью с помощью единой Junos OS.
- Разместить коммутатор в стойке с воздушным потоком «спереди назад».
Вероятно, не подойдёт, если:
- Требуется питание PoE (у модели нет поддержки PoE).
- Нужно более 32 портов 10G в одном устройстве.
- Необходимо питание от переменного тока без внешнего преобразователя.
- Ищете бюджетное решение для небольшого офиса (EX2300/EX3400 дешевле).
- Важна поддержка VxLAN, EVPN (лучше выбрать EX4600 или QFX).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 442?406?44 мм (Ш?Г?В), вес около 9 кг. Монтируется в стандартную 19-дюймовую стойку.
Диапазон рабочих температур
- Эксплуатация: от 0°C до 40°C
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата) при работе
Устойчив к вибрациям, предназначен для серверных и телекоммуникационных помещений.
Технические характеристики
| Модель | Juniper EX4550-32F |
| Артикул | EX4550-32F-DC-AFO |
| ID | 42821 |
| Тип устройства | Управляемый коммутатор уровня L2/L3 (Converged Switch) |
| Количество портов 1/10G SFP+ | 32 |
| Поддержка PoE | Нет |
| Коммутационная способность | 640 Гбит/с (полнодуплексная) |
| Скорость передачи пакетов | ~476 Mpps |
| Поддержка VLAN | Да, до 4096 (802.1Q) |
| Поддержка Q-in-Q | Да |
| Статическая маршрутизация | Да |
| Динамическая маршрутизация | OSPF, BGP (лицензия) |
| Списки контроля доступа (ACL) | Да (IPv4/IPv6) |
| Virtual Chassis | Да, до 10 устройств |
| VRRP | Да |
| Multicast | IGMP/MLD snooping, PIM |
| Управление | CLI (Junos), J‑Web, NETCONF, SNMP |
| Безопасность | 802.1X, MACsec, DHCP snooping, DAI |
| Тип блока питания | Встроенный DC, 650 Вт |
| Напряжение питания | -48 В постоянного тока |
| Схема воздушного потока | Port‑Side to PSU‑Side (воздух спереди назад) |
| Материал корпуса | Металл |
| Размеры (Ш?Г?В) | 442?406?44 мм |
| Вес нетто | 9000 г |
| Монтаж в стойку | Да, 1U (19") |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность | 5–90% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Какие оптические модули совместимы с Juniper EX4550-32F?
Официально поддерживаются модули Juniper Networks SFP и SFP+ 1G/10G. Также работоспособны качественные совместимые трансиверы (Finisar, Cisco, FS.com) при условии корректной настройки port-type.
Какова реальная пропускная способность коммутатора?
Коммутационная способность в полнодуплексном режиме достигает 640 Гбит/с. Этого достаточно для одновременной работы всех 32 портов на скорости 10 Гбит/с без блокировок.
Можно ли использовать внешний AC/DC преобразователь для питания?
Модель EX4550-32F-DC-AFO имеет встроенный блок питания 650 Вт DC. Для переменного тока необходим внешний AC‑DC преобразователь, подходящий по напряжению (обычно -48 В).
Поддерживает ли коммутатор Virtual Chassis (стекирование)?
Да. Технология Virtual Chassis позволяет объединять до 10 коммутаторов EX4550 в единую логическую систему, упрощая управление и повышая отказоустойчивость.
Есть ли встроенная поддержка PoE?
Нет, EX4550-32F не поддерживает PoE ни на одном из портов. Это полностью оптическое решение для магистральных и агрегирующих сегментов.
Сколько VLAN можно создать на этом коммутаторе?
Поддерживается до 4096 VLAN 802.1Q, что достаточно для сегментации крупных корпоративных сетей и сетей ЦОД.
Какая операционная система используется?
Работает под управлением Junos OS – единой операционной системы Juniper, обеспечивающей богатую функциональность L2/L3, автоматизацию и безопасность.
В каких условиях можно эксплуатировать коммутатор?
Рабочий диапазон температур от 0°C до 40°C, влажность 5–90% без конденсата. Рекомендуется установка в серверных или телекоммуникационных стойках с контролем климата.
Требуется ли консольный кабель для первоначальной настройки?
Да, для первой настройки используется консольный порт RJ45 (RS‑232) или Mini‑USB. Кабель DB9‑RJ45 или USB‑конвертер приобретаются отдельно.
Можно ли монтировать коммутатор в стойку?
Да, корпус имеет высоту 1U и ширину 19 дюймов. Крепления для установки в стойку входят в комплект поставки.
Основные характеристики
EX 4550, 32-port 1/10G SFP+, Converged switch, 650W DC PS, Built in Port Side to PSU side air flow (optics sold separately)
