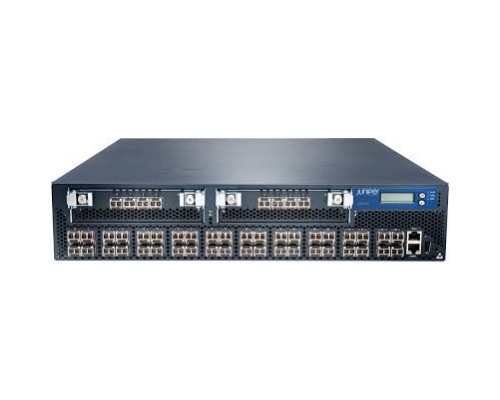

Juniper EX4500-40F (арт. EX4500-40F-DC-C) — высокопроизводительный L2/L3 коммутатор для центров обработки данных и корпоративных сетей. Оснащён 40 портами SFP+ (1/10 Гбит/с), блоком питания DC 1200 Вт с воздушным потоком спереди назад (оптические модули приобретаются отдельно). Идеальное решение для агрегации трафика, подключения серверов и построения ядра средней сети. Поддерживает JunOS, Virtual Chassis, ACL, глубокую сегментацию VLAN и полный набор протоколов маршрутизации.
Высокая производительность и низкая задержка
Коммутатор Juniper EX4500-40F обеспечивает коммутационную способность до 1,28 Тбит/с и пропускную способность до 960 миллионов пакетов в секунду (Mpps). Это гарантирует неблокируемую работу всех 40 портов 10 Gigabit одновременно.
40 портов SFP+ с гибкостью 1/10 Гбит/с
- Универсальные порты: каждый порт SFP+ поддерживает скорости 1 Гбит/с (для совместимости с устаревшим оборудованием) и 10 Гбит/с.
- Поддержка медных и оптических трансиверов — 10GBase‑SR, LR, LRM, 1GBase‑T, а также DAC-кабели (пассивные/активные).
- Питание 1200 Вт DC: резервирование, если установить два блока (коммутатор поставляется с одним).
Архитектура для дата‑центров
Коммутатор построен на базе ASIC Juniper Trio и поддерживает Virtual Chassis — объединение до 10 устройств в единую логическую коммутационную фабрику. Это упрощает управление и увеличивает масштабируемость.
Управление и безопасность сети
Полнофункциональный L2/L3 коммутатор под управлением JunOS предлагает богатые возможности настройки и защиты.
Инструменты управления
- CLI JunOS — мощная командная строка с поддержкой скриптов.
- J-Web — графический интерфейс через браузер.
- SSH, SSL, NetConf, SNMP — защищённое удалённое управление и мониторинг.
Политики безопасности
- ACL (IPv4/IPv6) — фильтрация трафика на 2-3 уровнях.
- MAC‑ограничения и DHCP snooping — защита от атак.
- Storm control — подавление штормов (broadcast/multicast).
Сегментация: VLAN
До 4096 виртуальных сетей 802.1Q позволяют изолировать трафик гостевого Wi‑Fi, серверных сегментов, управления и ОТ‑сетей.
Дополнительные возможности и протоколы
Агрегация каналов (LACP / IEEE 802.3ad)
Объединение до 8 портов в логическую магистраль; балансировка нагрузки и резервирование.
IGMP / MLD Snooping
Оптимизация группового трафика (IPTV, видеоконференции, IoT).
Протоколы дерева (STP, RSTP, MSTP, VSTP)
Эффективная защита от петель в топологии сети.
Виртуальная маршрутизация (VRF‑lite)
Сегментация маршрутизации без дополнительного оборудования.
Совместимое оборудование и аксессуары
Для полноценной работы Juniper EX4500-40F используйте сертифицированные или совместимые оптические модули, кабели и аксессуары.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические SFP+ (10 Гбит/с) | Juniper SFP‑10GE‑SR, SFP‑10GE‑LR, SFP‑10GE‑ER; совместимые (Finisar, FS.com, Prolabs) | Многомод до 300 м, одномод до 10-40 км |
| Оптические SFP (1 Гбит/с) | Juniper SFP‑1GE‑SX, SFP‑1GE‑LX; сторонние SFP | Совместимость по скорости снижается, если порт не настроен на 1G |
| DAC (Direct Attach Copper) кабели | Пассивные SFP+ DAC 1-5 м; активные до 10 м | Экономия при внутристоечных соединениях |
| Консольный кабель | USB‑тип A → RJ45 (консольный порт Mini‑USB или DB9) | Для первоначальной настройки |
| Блок питания DC | Juniper PWR‑EX‑1200‑DC (входит в комплект; возможен второй для резерва) | Выходная мощность 1200 Вт, вход –48 В DC |
Аналоги Juniper EX4500-40F (DC)
При выборе альтернативы обратите внимание на количество портов 10G, возможность DC питания и поддержку стекирования.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | EX4550-40F (AC) | Та же платформа, но AC питание; нет поддержки DC. |
| Juniper | EX4600 (40 портов 10G + 4 порта 40G) | Более высокая коммутационная способность, 10G/40G, поддержка Virtual Chassis, AC/DC. |
| Cisco | Nexus 3172PQ | 48 портов 10G + 6 портов 40G, L2/L3, NX‑OS. Для ЦОД, дороже. |
| Arista | 7050SX-64 (48x10G, 4x40G) | Аналогичная плотность 10G, EOS, кулер передний-задний. |
| Huawei | CE5850‑48T4S2Q | 48x1G + 4x10G SFP+ + 2x40G, DC питание, L2/L3. |
Рекомендация: Если требуется резервирование по питанию (AC+DC) или 40G аплинк, рассмотрите Juniper EX4600 или Arista 7050SX. Для бюджетной альтернативы подойдёт Huawei CE5850.
Кому подойдёт Juniper EX4500-40F
Рекомендуется, если вам нужно:
- 40 портов 10G для подключения серверов или коммутаторов доступа.
- DC питание (‑48 В) в условиях дата‑центра или промышленной стойки.
- Объединение нескольких коммутаторов в Virtual Chassis для единого управления.
- Поддержка полной L3 (OSPF, BGP, VRRP) и сегментация VRF.
- Низкая задержка и высокая плотность на 1U.
Вероятно, не подойдёт, если:
- Вам требуется PoE (эта модель не поддерживает питание по кабелю).
- Нужны порты 100G или 40G — рассмотрите EX4600 или QFX.
- Бюджет ограничен, можно посмотреть на refurbished EX4550.
- Необходимо неблокируемое 10G на всех портах при входящем трафике (до 960 Mpps — достаточно для 40 портов).
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 441 мм (ширина) × 368 мм (глубина) × 44 мм (высота). Вес ~8,2 кг. Устанавливается в стандартную 19‑дюймовую стойку. Вентиляторная система с воздушным потоком от передней к задней панели (front‑to‑back) — оптимально для холодных коридоров.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Коммутатор предназначен для установки в серверных и ЦОД с контролируемой средой.
Технические характеристики
| Модель | Juniper EX4500-40F |
| Артикул | EX4500-40F-DC-C |
| Серия | Juniper EX4500 |
| Уровень коммутатора | L2/L3 (Advanced Feature License) |
| Порты 1/10G SFP+ | 40 |
| Слоты расширения | 1 (опционально 2×40G QSFP+ или 8×10G SFP+) |
| Таблица MAC адресов | 128 000 MAC |
| Максимальный VLAN ID | 4096 |
| Протоколы VLAN | 802.1Q, Private VLAN |
| Память FLASH | 2 Гб |
| Объем ОЗУ | 4 Гб |
| Гарантия | Ограниченная пожизненная (Enhanced Lifetime) |
| Тип питания | DC -48 В |
| Потребляемая мощность | 350 Вт (типовое), 600 Вт макс |
| Коммутационная способность | 1,28 Тбит/с |
| Пропускная способность (Mpps) | 960 Mpps |
| Тип установки | Стоечное (1U) |
| Консольные порты | Mini‑USB, RJ45 (RS‑232) |
| Поддержка J‑Web / CLI / NetConf | Да |
| Virtual Chassis | До 10 устройств |
| Агрегация каналов (LACP) | Да, до 8 портов в группе |
| IGMP/MLD Snooping | Да |
| Spanning Tree Protocol | STP, RSTP, MSTP, VSTP |
| ACL (IPv4/IPv6) | Да |
| MAC filter, DHCP snooping | Да |
| Поддержка IPv6 | Да |
| Поддерживаемые трансиверы | SFP+ (10G/1G); SFP (1G); DAC (пассивные/активные) |
| Размеры (Ш×Г×В) | 441×368×44 мм |
| Вес нетто | 8,2 кг |
| Монтаж в стойку | Да, 1U (комплект крепежа входит) |
| Температура эксплуатации | от 0°C до +40°C |
| Температура хранения | от -20°C до +70°C |
| Влажность | 10–90% (без конденсата) |
| Производитель | Juniper Networks |
Часто задаваемые вопросы
Для каких задач предназначен Juniper EX4500-40F?
Основное применение — агрегация 10G-серверов, ядро сети среднего предприятия, ЦОД и научные кластеры. Поддерживает все современные L2/L3 протоколы.
Какой блок питания установлен и можно ли установить второй?
Коммутатор поставляется с одним блоком питания DC 1200 Вт. Слот для второго блока присутствует (опция резервирования). Для работы требуется источник –48 В DC.
Поддерживается ли стекирование (Virtual Chassis)?
Да, EX4500 поддерживает Virtual Chassis — до 10 устройств объединяются в единую коммутационную фабрику с общим управлением.
Какие оптические модули можно использовать?
Стандартные SFP+ 10G (SR, LR, LRM и совместимые) и SFP 1G. Также пассивные/активные медные DAC-кабели. Рекомендуется использовать оптику Juniper или проверенных сторонних производителей (FS.com, Finisar).
Можно ли управлять коммутатором через веб-интерфейс?
Да, через J‑Web — встроенный web‑сервер. Также доступны CLI (SSH), NetConf, SNMP и REST API.
Сколько VLAN можно создать?
До 4096 VLAN 802.1Q. Поддерживаются Private VLAN и VXLAN (опционально).
Какова коммутационная способность?
1,28 Тбит/с (полный дуплекс) при 40 портах 10G. Пропускная способность — 960 Mpps. Этого достаточно для неблокируемого трафика.
Требуется ли лицензия для полной функциональности?
Базовая L2-функциональность включена. Для L3 (OSPF, BGP) и расширенных функций требуется лицензия Advanced Feature License (в некоторых конфигурациях может быть предустановлена).
Коммутатор шумный?
Уровень шума около 65 дБ при типовой нагрузке. Вентиляторы с регулировкой скорости, но для офиса использовать не рекомендуется — он предназначен для серверных помещений.
Можно ли монтировать в стойку?
Да, стандартное 19-дюймовое шасси высотой 1U. Крепления входят в комплект. Воздушный поток спереди назад (front‑to‑back) соответствует горячим/холодным коридорам.
Основные характеристики
EX 4500, 40-port 1/10G SFP+ Converged Switch, 1200W DC PS, front to back airflow (optics sold separately)
