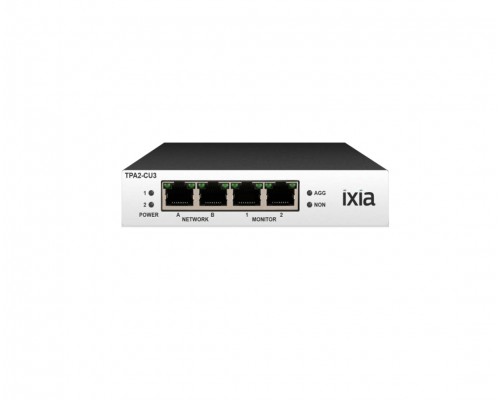

IXIA TPA2-CU3 — сетевой TAP (Test Access Point) с функцией агрегации трафика, рассчитанный на работу с медными линиями RJ45 на скоростях 10/100/1000 Мбит/с. Устройство включается в разрыв линии в прозрачном режиме и передаёт полную копию трафика на порты мониторинга, не прерывая работу сети. Переключаемый режим агрегации позволяет собирать трафик с двух направлений (или двух линий) в один поток и подавать его на анализатор, систему IDS/IPS или сетевой регистратор. Компактный пассивно-прозрачный форм-фактор делает его удобным решением для корпоративных сетей, центров обработки данных и сегментов с повышенными требованиями к безопасности.
Назначение и принцип работы
TAP устанавливается между двумя сетевыми устройствами — например, между коммутатором и маршрутизатором, или между коммутатором и сервером. Весь трафик проходит через устройство без задержек и потерь, а его копия отдаётся на порты мониторинга. Такой подход выгодно отличается от зеркалирования портов (SPAN) на коммутаторе: TAP не создаёт дополнительной нагрузки на коммутатор и не зависит от его настроек и производительности.
4 медных порта RJ45
- 2 входных порта — включение в разрыв контролируемой линии.
- 2 выходных порта — выдача копии трафика на анализаторы и системы мониторинга.
- Скорости 10/100/1000 Мбит/с — автосогласование с подключённым оборудованием.
Прозрачный режим Inline
Устройство не является адресуемым узлом сети, не имеет MAC/IP-адреса в контролируемой линии и не влияет на логику обмена пакетами. Мониторинг ведётся «изнутри» линии, поэтому в поле зрения анализатора попадает весь трафик, включая служебный и ошибочный.
Режимы работы: Inline и агрегация
Режим работы выбирается переключателем на корпусе — не требуется консоль, драйверы или программное обеспечение.
Inline (прозрачный режим)
Оба направления линии выдаются раздельно: трафик от устройства A к B идёт на один порт мониторинга, обратный поток — на другой. Такой вариант удобен, когда анализатор имеет два сетевых интерфейса и умеет сопоставлять оба направления.
Aggregation (агрегация трафика)
Потоки обоих направлений объединяются в один выходной канал. Режим удобен для анализаторов и систем регистрации с одним портом захвата, а также для подачи трафика на IDS/IPS, работающие с единым потоком.
Переключаемый режим
Смена режима выполняется аппаратно, что позволяет оперативно перестраивать схему мониторинга под конкретную задачу без замены оборудования.
Мониторинг, защита и контроль сети
Основная задача устройства — обеспечить полную видимость трафика для средств анализа и безопасности.
- Мониторинг в реальном времени — поток передаётся на анализатор без буферизации и задержек.
- Защита сети — данные подаются на IDS/IPS и системы предотвращения вторжений для обнаружения атак.
- Совместимость с системами анализа — работает с большинством анализаторов протоколов и платформ мониторинга.
- Подключение анализаторов — Wireshark, Sniffer и другие инструменты захвата и разбора трафика.
Совместимое оборудование и аксессуары
Для развёртывания TAP достаточно стандартных сетевых аксессуаров и анализатора трафика. Ниже приведены типовые совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Патч-корды | Cat5e / Cat6 UTP или FTP, разъёмы RJ45 (Hyperline PC-LPM-UTP-RJ45-RJ45-C6-1M, Cabeus PC-C6-UTP-2M) | Длина подбирается под топологию, рекомендовано до 100 м на сегмент |
| Анализаторы трафика | Wireshark, Sniffer, Colasoft Capsa 11 Professional (CPS-PRO-11), SolarWinds NPM (NPM-SL-250), PRTG 500 (PRTG-500) | Любое ПО с поддержкой захвата пакетов на сетевой карте |
| Системы безопасности | IDS/IPS, SIEM и сетевые регистраторы с медным портом захвата — Cisco Firepower 1140 (FPR1140-NGFW-K9), Fortinet FortiGate 100F (FG-100F) | Трафик подаётся в режиме агрегации или раздельно по направлениям |
| Сетевые карты мониторинга | Серверные NIC 10/100/1000Base-T с поддержкой promiscuous mode — Intel I350-T2 (I350T2V2), Intel X550-T2 (X550T2), BROADCOM BCM5719 (BCM95719A3043G) | Для серверов сбора и хранения трафика |
| Питание | Внешний адаптер питания из комплекта (12 В, 1 А, MEAN WELL GST25A12-P1J) | Энергопотребление устройства низкое |
| Монтаж | Настольное размещение или крепление на полку/лоток (Rack Solutions 1UKIT-109) | Компактный корпус, дополнительных креплений не требуется |
Аналоги IXIA TPA2-CU3
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Keysight (IXIA) | TPA2-CU3 | Базовая модель с медными RJ45 10/100/1000 и переключаемой агрегацией |
| Garland Technology | C1G-AGG-TAP | Аналогичный медный TAP с агрегацией, расширенный набор вариантов корпуса и питания |
| Profitap | PROFILER-TAP-1G-CU | Медный агрегирующий TAP с прозрачным режимом, компактное исполнение |
| Gigamon | GTP-A-TX | Модульная архитектура, поддержка агрегации и фильтрации, более дорогой сегмент |
| Network Critical | SNA-TAP-1G-CU | Агрегация и прозрачный режим, ориентирован на ЦОД |
| Datacom Systems | DS-1000BT-BP | Медный TAP с агрегацией и поддержкой обхода при отключении питания |
Рекомендация: при выборе аналога обращайте внимание на поддержку скоростей 10/100/1000, наличие переключаемого режима агрегации и совместимость с вашим анализатором. Для стандартных задач мониторинга и защиты медной линии достаточно решения класса IXIA TPA2-CU3.
Кому подойдёт IXIA TPA2-CU3
Рекомендуется, если вам нужно:
- Получать полную копию трафика без настройки зеркалирования на коммутаторе.
- Контролировать медную линию 10/100/1000 Мбит/с в разрыв.
- Подавать оба направления линии на один анализатор (режим агрегации).
- Подключить IDS/IPS или систему регистрации трафика в корпоративной сети.
- Компактное решение для монтажа в стойку, шкаф или на рабочую поверхность.
Вероятно, не подойдёт, если:
- Контролируемая линия работает на 10 Гбит/с — нужен TAP с SFP+ портами.
- Требуется оптический интерфейс — для оптоволокна применяются соответствующие модели TAP.
- Достаточно пассивного разветвителя без агрегации — тогда TAP избыточен.
- Нужна фильтрация, сжатие или буферизация трафика — требуются платформы класса сетевого пакетного брокера.
Конструкция и условия эксплуатации
Компактный корпус
Габариты 150 ? 100 ? 30 мм, вес 500 г. Устройство занимает минимум места и не требует монтажных аксессуаров.
Диапазон рабочих температур
- Эксплуатация: от 0 °C до +40 °C
- Питание: внешний адаптер питания, низкое энергопотребление
Подходит для серверных, аппаратных, монтажных шкафов и офисных технических помещений с нормальным температурным режимом.
Технические характеристики
| Модель | IXIA TPA2-CU3 |
| Серия | TPA2 |
| Тип устройства | Inline Network TAP с функцией агрегации |
| Поддерживаемые скорости | 10/100/1000 Мбит/с |
| Интерфейсы | Медные порты RJ45 |
| Режимы работы | Inline (прозрачный режим), Aggregation (агрегация трафика) |
| Количество портов | 4 порта (2 входных, 2 выходных) |
| Агрегация трафика | Переключаемый режим агрегации для мониторинга |
| Питание | Внешний адаптер питания |
| Функции | Прозрачный режим (Inline), агрегация трафика, мониторинг в реальном времени, защита сети, переключаемый режим |
| Назначение | Мониторинг сетевого трафика без прерывания работы сети |
| Применение | Корпоративные сети, центры обработки данных, сети с высокими требованиями к безопасности |
| Совместимость | Совместим с большинством систем мониторинга и анализа трафика |
| Подключение анализаторов | Wireshark, Sniffer и другие |
| Энергопотребление | Низкое |
| Конструкция | Компактный корпус |
| Габариты | 150 ? 100 ? 30 мм |
| Вес нетто | 500 г |
| Рабочая температура | 0 °C до +40 °C |
| Производитель | IXIA (Keysight Technologies) |
Часто задаваемые вопросы
Вносит ли TAP изменения в проходящий трафик?
Нет. Устройство работает пассивно-прозрачно: пакеты передаются между входными и выходными портами без изменения содержимого, а на порты мониторинга отдаётся их копия.
Что произойдёт, если отключится питание TAP?
Устройство получает питание от внешнего адаптера, поэтому для корректной работы линии адаптер должен быть подключён постоянно. Рекомендуется предусмотреть питание от ИБП, если контролируемый сегмент критичен.
Нужно ли настраивать коммутатор для установки TAP?
Нет. Устройство включается в разрыв кабеля и не требует настройки зеркалирования портов, конфигурации VLAN или изменения параметров коммутатора.
Сколько портов захвата доступно анализатору?
Зависит от режима: в прозрачном режиме каждое направление линии выдаётся на отдельный выходной порт, а в режиме агрегации оба направления объединяются в один поток на одном порту.
Можно ли использовать TAP для линий 10 Гбит/с?
Нет. Модель TPA2-CU3 рассчитана на медные линии 10/100/1000 Мбит/с. Для 10-гигабитных линий требуется TAP с соответствующими интерфейсами, например SFP+.
Нужны ли драйверы или специальное ПО для работы устройства?
Драйверы не требуются. TAP не является управляемым устройством и не имеет программной консоли — достаточно подключить порты мониторинга к анализатору с подходящим ПО, например Wireshark.
Можно ли одновременно вести мониторинг и использовать систему защиты?
Да, при наличии достаточного числа портов захвата. Один выход можно направить на IDS/IPS, а второй — на сервер сбора трафика или систему регистрации.
Обеспечивает ли устройство питание PoE для подключённого оборудования?
Нет. TAP передаёт только данные; питание PoE для камер, точек доступа и телефонов обеспечивают коммутаторы или инжекторы, установленные в сети.
Влияет ли установка TAP на скорость линии?
Устройство рассчитано на скорости до 1 Гбит/с и обеспечивает сквозную передачу трафика без снижения пропускной способности линии.
Как проверить, что копия трафика поступает корректно?
Достаточно подключить порт мониторинга к ноутбуку или серверу с анализатором и запустить захват пакетов. Если пакеты видны в обоих направлениях, устройство установлено правильно.
