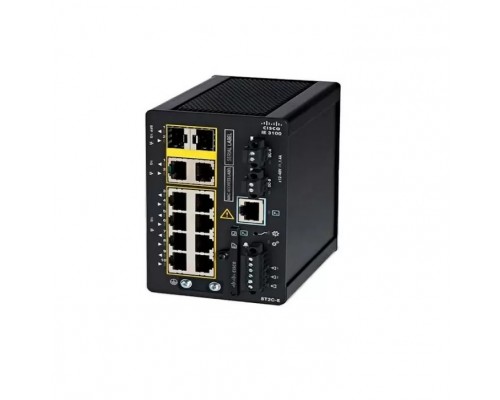

Cisco IE-3100-8T4S-E — управляемый L2 индустриальный коммутатор с 8 портами Gigabit Ethernet (медные RJ-45) и 4 портами SFP (1 Гбит/с). Предназначен для эксплуатации в жёстких условиях: на производстве, в транспортных системах, энергетике и на складах. Компактный корпус (127×110×76 мм) позволяет устанавливать устройство на DIN-рейку, в шкафы управления и ограниченные пространства. Поддерживает VLAN, QoS, IGMP snooping, статическую маршрутизацию, VRRP, аутентификацию RADIUS/TACACS+ и полный набор промышленных протоколов управления (SNMP, NETCONF, RESTCONF, Modbus). Идеальное решение для создания отказоустойчивых сетей на объектах с суровыми условиями среды.
Высокая производительность и надёжность
Коммутатор построен на промышленной платформе Cisco: коммутационная способность достаточна для неблокируемой обработки трафика на всех портах. Адресная таблица размером 8000 MAC-адресов обеспечивает работу в сетях среднего размера.
8 портов Gigabit Ethernet (Copper)
- Медные порты 10/100/1000Base-T — подключение оконечных устройств (камеры, датчики, контроллеры, рабочие станции).
- Поддержка QoS — приоритизация трафика для критичных приложений (голос, видео, управление).
- Защита от электромагнитных помех — промышленный дизайн с усиленной изоляцией.
4 порта SFP для гигабитного аплинка
Четыре порта SFP работают на скорости 1 Гбит/с каждый. Используйте медные (1000Base-T) или оптические трансиверы для организации магистральных каналов, подключения к ядру сети или резервирования.
Управление и безопасность сети
Управляемый L2 коммутатор предоставляет администратору полный контроль над трафиком, сегментацией и защитой периметра.
Инструменты управления
- CLI — классическая командная строка.
- Web-интерфейс (HTTP/HTTPS) — удобное графическое управление.
- SSH/Telnet — удалённый доступ с шифрованием.
- SNMP v1/v2/v3, RMON — мониторинг и интеграция в системы управления.
- NETCONF/RESTCONF, YANG, Modbus — для программного управления и промышленной автоматизации.
Политики безопасности
- Аутентификация — SSH, RADIUS, TACACS+ для централизованного контроля доступа.
- 802.1X — контроль доступа на основе портов.
- ACL (IPv4/IPv6) — фильтрация трафика.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей (802.1Q) с поддержкой GVRP для автоматического распространения VLAN. Изолируйте технологические сегменты, гостевой доступ и управляющий трафик.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов в логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping (v2/v3)
Оптимизация группового трафика (видеонаблюдение, multicast-потоки) — снижение нагрузки на сеть.
Spanning Tree (STP, RSTP, MSTP)
Защита от петель, обеспечение резервных путей.
VRRP
Резервирование шлюза для отказоустойчивости сети.
Статическая IP-маршрутизация
Базовая маршрутизация между VLAN без необходимости вышестоящего роутера.
Quality of Service (QoS)
Приоритизация трафика на основе DSCP, CoS для гарантии качества критичных сервисов.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco IE-3100-8T4S-E рекомендуется использовать сертифицированные промышленные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Cisco GLC-SX-MM (многомод), GLC-LH-SM (одномод), GLC-T (медный), а также индустриальные SFP (расширенный температурный диапазон) | Для подключения к портам SFP — до 10 км (одномод) или 100 м (медь) |
| Консольный кабель | DB9-RJ45, USB-console (FTDI чип) | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) — промышленные, с усиленной оболочкой | Длина подбирается под топологию сети |
| Крепления для монтажа | DIN-рейка (в комплекте), дополнительно набор для настенного крепления (опционально) | Стандартная DIN-рейка 35 мм |
| Блок питания | Внешний блок питания DC (в комплекте) — 12–48 В, 1.5 A | Для резервирования можно использовать второй источник |
Аналоги Cisco IE-3100-8T4S-E
Если модель недоступна или требуется сравнение, рассмотрите альтернативы от Cisco и других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | IE-3000-8T4S-E | Предыдущее поколение, аналогичный портовый состав, но без поддержки NETCONF/RESTCONF. |
| Cisco | IE-4000-8T4S-E | 8 GE + 4 SFP, расширенная функциональность L2/L3, поддержка PoE (опционально), выше цена. |
| Cisco | IE-5000-8S4S-E | 8 GE + 4 SFP, полноценная маршрутизация L3, более мощный процессор, для ядра промышленной сети. |
| Moxa | Moxa EDS-408A-4SFP | 8 портов Fast Ethernet + 4 SFP, более низкая производительность, но компактный размер и бюджетная цена. |
| Siemens | SCALANCE XB-200 | 8 GE + 4 SFP, поддержка PROFINET, работа в системах автоматизации Siemens. |
| Hirschmann (Belden) | RSP 20-8-4SFP | 8 GE + 4 SFP, расширенный температурный диапазон (-40...+70°C), поддержка PRP/HSR для резервирования. |
Рекомендация: При выборе аналога обращайте внимание на количество портов SFP, диапазон рабочих температур, наличие консольного порта и поддерживаемые протоколы управления (NETCONF, Modbus). Для большинства промышленных сценариев IE-3100-8T4S-E является оптимальным балансом цены и функциональности.
Кому подойдёт Cisco IE-3100-8T4S-E
Рекомендуется, если вам нужно:
- Построить или модернизировать промышленную сеть с 8+ устройствами (контроллеры, датчики, камеры).
- Обеспечить гигабитные аплинки по оптике или меди.
- Управлять трафиком через VLAN, QoS, IGMP snooping.
- Интегрировать коммутатор в промышленные системы управления (Modbus, NETCONF, SNMP).
- Установить оборудование в шкаф управления на DIN-рейку в условиях вибрации и перепадов температур.
Вероятно, не подойдёт, если:
- Требуется питание PoE для подключения камер или телефонов (модель без PoE).
- Необходимы порты 10 Гбит/с (SFP+) — обратите внимание на Cisco IE-3400 или IE-5000.
- Нужно более 8 медных портов — рассмотрите IE-3100-16T4S-E.
- Сеть небольшого офиса без жёстких условий — достаточно неуправляемого или офисного коммутатора.
Конструкция и условия эксплуатации
Компактный металлический корпус, DIN-рейка
Размеры 127×110×76 мм, вес около 0,8 кг. Монтаж на стандартную DIN-рейку 35 мм — идеально для шкафов управления. Конструкция защищена от пыли и влаги (IP30).
Диапазон рабочих температур
- Эксплуатация: от -40°C до +70°C
- Хранение: от -40°C до +85°C
- Влажность: 5–95% (без конденсата)
Устойчив к вибрации, ударам и электромагнитным помехам (промышленный стандарт IEC 61850-3, IEEE 1613).
Технические характеристики
| Тип устройства | Коммутатор |
| Производитель | Cisco |
| Модель | Cisco IE-3100-8T4S-E |
| Артикул | IE-3100-8T4S-E |
| Тип коммутатора | Управляемый L2 |
| Тип портов для основного подключения | GE Copper (RJ-45) |
| Количество портов для основного подключения | 8 |
| Тип Uplink портов | GE SFP |
| Количество Uplink портов | 4 |
| Размер адресной таблицы | 8000 MAC-адресов |
| Максимальное количество VLAN | 4094 (802.1Q) |
| Поддержка Quality of Service (QoS) | Да |
| Поддержка IGMP snooping | Да (v2, v3) |
| Протоколы резервирования | STP, RSTP, MSTP, VRRP |
| Агрегация каналов (LACP) | Да |
| Статическая IP-маршрутизация | Да |
| Аутентификация | SSH, RADIUS, TACACS+, 802.1X |
| Протоколы управления | SNMP v1/v2/v3, RMON, Telnet, HTTP, HTTPS, TFTP, NETCONF, RESTCONF, Modbus, NTP, ICMP, DHCP, IPv4/IPv6, YANG, Syslog, MIB |
| GARP VLAN Registration (GVRP) | Да |
| Стандарты сети | IEEE 802.3u, 802.3z, 802.1d, 802.1q, 802.3ab, 802.1p, 802.3ad, 802.1w, 802.1x, 802.1s, 802.3a, 802.1ab (LLDP), IEEE 1588v2 |
| Индустриальное исполнение | Да |
| Тип питания | DC 12–48 В, внешний блок питания в комплекте |
| Порты консольные | RJ-45 |
| Размеры (Ш×Г×В) | 127 × 110 × 76 мм |
| Вес нетто | ~0,8 кг |
| Монтаж | DIN-рейка 35 мм |
| Диапазон температур при эксплуатации | от -40°C до +70°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 5–95% (без конденсата) |
| Степень защиты корпуса | IP30 |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
Часто задаваемые вопросы
Какие SFP-модули поддерживаются?
Поддерживаются стандартные модули 1000BASE‑SX (многомод), 1000BASE‑LX (одномод) и 1000BASE‑T (медный). Для промышленных условий рекомендуются SFP с расширенным температурным диапазоном (‑40…+85 °C).
Можно ли устанавливать коммутатор в условиях вибрации?
Да, он соответствует промышленным стандартам IEC 61850‑3 и IEEE 1613, устойчив к вибрации, ударам и электромагнитным помехам. Рекомендуется для установки на подвижных объектах (транспорт, станки).
Поддерживает ли коммутатор PoE?
Нет, модель IE‑3100‑8T4S‑E не имеет встроенного PoE. Для питания устройств через Ethernet используйте внешние инжекторы или модель IE‑3100‑8P4S‑E (с PoE).
Как осуществляется первоначальная настройка?
Через консольный порт (RJ‑45) с помощью терминальной программы (скорость 115200 бод). Также можно использовать Telnet/SSH после назначения IP-адреса через CLI.
Какие протоколы управления доступны для SCADA?
Поддерживаются Modbus (TCP/RTU), SNMP v1/v2/v3, NETCONF, RESTCONF, а также Syslog. Коммутатор легко интегрируется в системы промышленной автоматизации.
Можно ли резервировать питание?
Да, коммутатор имеет два разъёма для питания DC (12–48 В). Можно подключить два независимых источника для резервирования.
Поддерживается ли VLAN 802.1Q и GVRP?
Да, до 4094 VLAN с автоматическим распространением через GVRP. Сегментация трафика между технологическими процессами и управляющими сетями.
Как обеспечить отказоустойчивость сети?
Используйте агрегацию каналов (LACP), резервирование шлюза VRRP и протоколы Spanning Tree (RSTP/MSTP). Для кольцевых топологий можно настроить Resilient Ethernet Protocol (REP) — поддерживается.
Какова гарантия на коммутатор?
Cisco предоставляет пожизненную гарантию (Enhanced Limited Lifetime Hardware Warranty) с заменой оборудования в течение 10 рабочих дней.
В каких шкафах можно устанавливать?
Благодаря компактным размерам (127×110×76 мм) и креплению на DIN-рейку, коммутатор помещается в любые стандартные электрощиты, шкафы автоматики и терминальные боксы.
