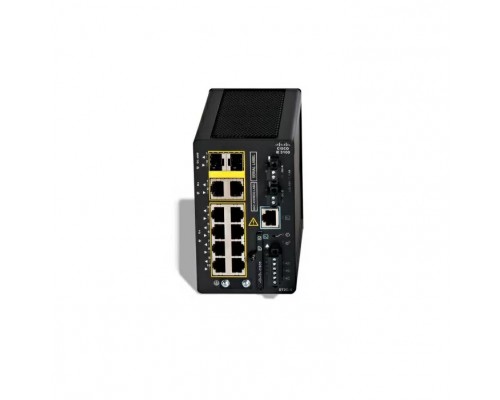

Cisco IE-3100-8P2C-E — управляемый L2 коммутатор промышленного исполнения с 8 портами Gigabit Ethernet (PoE+, бюджет 240 Вт) и 2 портами SFP (1 Гбит/с). Разработан для эксплуатации в жёстких условиях: широкий диапазон температур, устойчивость к вибрациям и пыли. Обеспечивает питание IP-камер, точек доступа и датчиков напрямую через кабель, а гигабитные аплинки подходят для подключения к ядру сети. Поддерживает до 4094 VLAN, ACL, IGMP, QoS, SNMP, SSH/SSL и протоколы промышленной автоматизации (Modbus, PROFINET). Надёжное решение для промышленных сетей, транспортных систем и распределённых объектов.
Высокая производительность и промышленная надёжность
Коммутатор построен на проверенной платформе Cisco с коммутационной способностью до 56 Гбит/с. Обеспечивает неблокируемую работу всех портов с низкой задержкой, что критично для промышленных приложений реального времени.
8 портов Gigabit Ethernet с PoE+
- Бюджет питания 240 Вт по стандартам 802.3af/at — питайте до 8 устройств (в зависимости от потребляемой мощности).
- Автоматическое управление питанием — приоритизация портов и защита от перегрузок.
- Совместимость с любыми PoE-устройствами — IP-камеры, точки доступа, датчики, тонкие клиенты.
2 порта SFP для гигабитного аплинка
Два порта SFP работают на скорости 1 Гбит/с каждый. Используйте медные или оптические трансиверы для организации магистральных каналов или подключения к серверам.
Управление и безопасность сети
Управляемый промышленный коммутатор L2 предоставляет администратору полный контроль над сетевым трафиком и защитой периметра.
Инструменты управления
- CLI — классическая командная строка для тонкой настройки.
- Web-интерфейс (HTTP/HTTPS) — интуитивное управление через браузер.
- SSH / SSL / Telnet — удалённый доступ с шифрованием.
- SNMP v1/v2/v3, RMON, NETCONF, RESTCONF, YANG — интеграция в системы мониторинга и управления.
- Modbus, PROFINET — поддержка промышленных протоколов для SCADA и АСУ ТП.
Политики безопасности
- ACL (Access Control Lists) — фильтрация трафика по IP, MAC, портам.
- Фильтрация MAC-адресов — белые/чёрные списки устройств.
- DHCP Snooping — защита от атак DHCP-серверов.
- 802.1X, RADIUS, TACACS+ — аутентификация и авторизация пользователей.
Гибкая сегментация: VLAN
До 4094 виртуальных сетей (802.1Q) позволяют изолировать технологические сегменты, гостевой Wi-Fi, IP-видеонаблюдение и VoIP-трафик без дополнительного оборудования.
Дополнительные возможности и протоколы
Агрегация каналов (LACP)
Объединение нескольких портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
IGMP Snooping (v2/v3)
Оптимизация доставки группового трафика (IPTV, видеоконференции, промышленное видео) — снижение нагрузки на сеть.
Spanning Tree Protocol (STP, RSTP, MSTP)
Защита от петель в сети и обеспечение резервных путей.
Quality of Service (QoS)
Приоритизация трафика для гарантии пропускной способности критичным приложениям (голос, видео, управление).
VRRP и статическая IP-маршрутизация
Обеспечение отказоустойчивости шлюза и маршрутизация между VLAN.
GVRP и IEEE 1588v2 (PTP)
Автоматическое распределение VLAN и точная синхронизация времени для промышленных систем.
Совместимое оборудование и аксессуары
Для полноценной работы Cisco IE-3100-8P2C-E рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP (1 Гбит/с) | Cisco GLC-SX-MM (многомод), GLC-LH-SM (одномод), а также совместимые промышленные (ADVA, Flexoptix) | Для подключения к портам SFP — до 10 км |
| Медные трансиверы SFP 1000Base-T | Cisco GLC-T, промышленные (10Gtek, Flexoptix) | Для подключения по витой паре Cat5e/Cat6 на расстояние до 100 м |
| Консольный кабель | DB9-RJ45, USB-console (FTDI чип) | Для первоначальной настройки через CLI |
| Патч-корды и коммутационные шнуры | Cat5e/Cat6 UTP/FTP, LC/LC duplex (оптика) | Длина подбирается под топологию сети |
| Крепления для DIN-рейки | Входят в комплект (35 мм DIN-рейка) | Дополнительно можно заказать монтажный комплект для стены |
| Источники питания (внешние) | Cisco PWR-IE50W-AC, PWR-IE65W-AC, PWR-IE170W-AC | Для резервирования питания (коммутатор поддерживает 2 источника) |
Аналоги Cisco IE-3100-8P2C-E
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от Cisco и других производителей с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | IE-3100-8P2C-W | Та же платформа, но с поддержкой WAN-интерфейсов (5G/LTE). Для удалённых объектов. |
| Cisco | IE-3400-8P2S-E | 8 PoE+ (240 Вт), 2x SFP, более высокая производительность, поддержка L3, стекирование. |
| Hirschmann (Belden) | BRS30-8TX-PLUS | 8 PoE+ (240 Вт), 2x SFP, промышленный L2, поддержка PRP/HSR. Европейский бренд. |
| Siemens | SCALANCE XB-200-8P-L2 | 8 PoE+ (240 Вт), 2x SFP, промышленный L2, поддержка PROFINET, более высокая цена. |
| Moxa | EDS-510A-8PoE-2SFP | 8 PoE+ (240 Вт), 2x SFP, L2 управление, поддержка IEC 61850. Бюджетный аналог. |
| TP-Link | TL-SG3428XMP (промышленный) | 8 PoE+ (240 Вт), 2x SFP, L2/L3, статический роутинг, более низкая цена, но менее надёжный. |
Рекомендация: При выборе аналога обращайте внимание на бюджет PoE, количество SFP портов, промышленные сертификаты (IP30, IEC 61850) и поддержку протоколов реального времени (PROFINET, PTP). Для задач промышленной автоматизации также подойдут Hirschmann BRS30 или Siemens SCALANCE.
Кому подойдёт Cisco IE-3100-8P2C-E
Рекомендуется, если вам нужно:
- Построить промышленную сеть с 4–8 PoE-устройствами (камеры, датчики, точки доступа).
- Получить гигабитные аплинки для подключения к ядру сети или серверам.
- Управлять трафиком через VLAN, ACL, QoS, IGMP, агрегацию каналов.
- Надёжное решение от Cisco с промышленным исполнением (IP30, -40...+75°C).
- Интеграция в SCADA/АСУ ТП через Modbus, PROFINET, SNMP, NETCONF.
Вероятно, не подойдёт, если:
- Вам нужно 1–2 порта для дома — избыточно и дорого.
- PoE не требуется — есть более бюджетные модели без питания (IE-3100-8P2C).
- Не нужны L2-функции (VLAN, ACL, управление) — достаточно неуправляемого свитча.
- Требуются порты 10 Гбит/с (SFP+) — тогда смотрите в сторону Cisco IE-3400 или Siemens SCALANCE.
Конструкция и условия эксплуатации
Металлический корпус, IP30
Размеры 76,2?127?129 мм, вес 1,2 кг. Крепится на 35 мм DIN-рейку (в комплекте). Компактный и прочный корпус для установки в шкафах управления, на производстве и в транспортных средствах.
Диапазон рабочих температур
- Эксплуатация: от -40°C до +75°C (промышленный диапазон)
- Хранение: от -40°C до +85°C
- Влажность: 10–95% (без конденсата) при работе, до 95% при хранении
- Степень защиты: IP30 (защита от пыли и посторонних предметов)
Устойчив к перепадам температур, вибрациям (MIL-STD-810G) и электромагнитным помехам (IEC 61850-3, IEEE 1613). Может устанавливаться в серверных, на производстве, в транспортных средствах и на открытых площадках (в защищённом шкафу).
Технические характеристики
| Модель | Cisco IE-3100-8P2C-E |
| Артикул | IE-3100-8P2C-E |
| Серия | Cisco Industrial Ethernet 3100 |
| Уровень коммутатора | 2 уровень (L2) с поддержкой статической IP-маршрутизации |
| Тип Cisco IOS | Industrial Ethernet IOS |
| Порты доступа Ethernet | 8 x GE RJ-45 (10/100/1000Base-T) |
| Универсальные порты Ethernet | 2 x SFP (1 Гбит/с) |
| Таблица MAC адресов | 8000 MAC адресов |
| Максимальный VLAN ID | 4094 |
| Протоколы VLAN | 802.1Q, GVRP |
| Память FLASH | 256 Мб |
| Объем ОЗУ | 512 Мб |
| Гарантия | Cisco Enhanced Limited Lifetime Hardware Warranty |
| Тип питания | AC/DC 100-240В (внешний блок питания), резервирование 2 источника |
| Коммутация Мпакетов/с (MPPS) | 41,67 MPPS |
| Матрица коммутации | 56 Гбит/с |
| Тип установки | DIN-рейка (35 мм), настенный монтаж (опционально) |
| Порты консольные | RJ-45 |
| Порты питания PoE | 8 PoE+ |
| Мощность PoE | 240 Вт |
| Поддержка PoE стандартов | IEEE 802.3af/at |
| Агрегация каналов (LACP) | Да |
| IGMP Snooping | Да (v2/v3) |
| Spanning Tree Protocol | STP, RSTP, MSTP |
| ACL (IPv4/IPv6) | Да |
| Фильтрация MAC-адресов | Да |
| DHCP Snooping | Да |
| VRRP | Да |
| Статическая IP-маршрутизация | Да |
| QoS | Да |
| Протоколы управления | SNMP v1/v2/v3, RMON, Telnet, HTTP/HTTPS, TFTP, NETCONF, RESTCONF, Modbus, NTP, ICMP, DHCP, IPv4, IPv6, YANG, системный журнал, MIB |
| Аутентификация | SSH, RADIUS, TACACS+, 802.1X |
| Стандарты сети | IEEE 802.3u, 802.3z, 802.1d, 802.1q, 802.3ab, 802.1p, 802.3ad (LACP), 802.1w, 802.1x, 802.1s, 802.3a, 802.1ab (LLDP), IEEE 1588v2 |
| Промышленное исполнение | Да (IP30, -40...+75°C, MIL-STD-810G, IEC 61850-3, IEEE 1613) |
| Размеры (Ш?Г?В) | 76,2?127?129 мм |
| Вес нетто | 1200 г |
| Размеры упаковки (Ш?Г?В) | 200?200?100 мм |
| Монтаж в стойку | Нет (только DIN-рейка) |
| Диапазон температур при эксплуатации | от -40°C до +75°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Относительная влажность при эксплуатации | 10–95% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Cisco |
Часто задаваемые вопросы
Для каких задач подходит Cisco IE-3100-8P2C-E?
Промышленные сети, транспортные системы (железная дорога, метро), производственные цеха, системы видеонаблюдения на объектах, нефтегазовая отрасль, энергетика. 8 портов PoE+ и 2 SFP аплинка закрывают 80% сценариев промышленной автоматизации.
Какой максимальный бюджет PoE?
240 Вт по стандартам 802.3af/at. Позволяет подключить, например, 8 камер по 30 Вт или 16 устройств по 15 Вт (при правильном распределении). Есть защита от перегрузки.
Поддерживает ли коммутатор стекирование?
Нет, физическое стекирование не поддерживается. Однако доступна агрегация каналов (LACP) для объединения портов и повышения отказоустойчивости, а также VRRP для резервирования шлюза.
Какие порты используются для аплинка и какова их скорость?
2 порта SFP со скоростью 1 Гбит/с каждый. Можно использовать медь (GLC-T) или оптику (GLC-SX-MM/LX).
Можно ли управлять коммутатором удаленно?
Да: CLI (через консоль или SSH), Web-интерфейс (HTTP/HTTPS), Telnet, SNMP, NETCONF, RESTCONF. Все протоколы удалённого доступа поддерживают шифрование (SSH/SSL).
Поддерживает ли коммутатор VLAN и сколько их можно создать?
Да, до 4094 VLAN (802.1Q) с поддержкой GVRP. Сегментируйте сеть на технологические участки, гостевой доступ, видеонаблюдение.
Какова коммутационная способность устройства?
56 Гбит/с (коммутационная матрица) и 41,67 млн пакетов/с. Этого достаточно для неблокируемой работы всех портов.
В каких условиях можно эксплуатировать коммутатор?
Температура от -40 до +75 °C, влажность 10–95% без конденсата, степень защиты IP30. Подходит для неотапливаемых помещений, наружных шкафов, производственных цехов.
Поддерживает ли коммутатор функции безопасности?
ACL (IPv4/IPv6), фильтрация по MAC-адресам, защищённые протоколы управления (SSH, SSL), DHCP Snooping, 802.1X, RADIUS, TACACS+. Обеспечивает защиту промышленных сетей от несанкционированного доступа.
Можно ли монтировать коммутатор в стойку?
Нет, коммутатор предназначен для монтажа на 35 мм DIN-рейку. Для установки в 19-дюймовую стойку требуется дополнительный адаптер (опционально).
