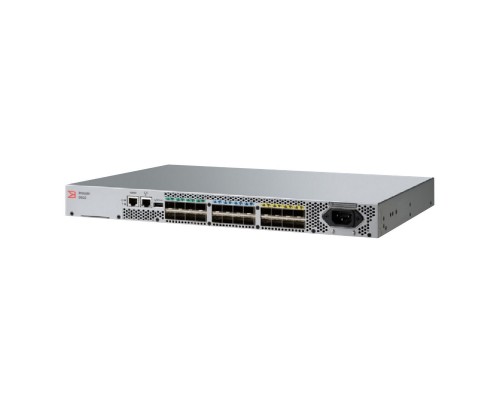

Коммутатор Brocade G610 24 порта 16Gb FC Enterprise Bundle (BR-G610-24-16G_NR) — мощный 24-портовый Fibre Channel коммутатор, предназначенный для построения высокопроизводительных сетей хранения данных (SAN). Каждый порт поддерживает скорость 16 Гбит/с, а комплектация Enterprise SW Bundle включает лицензии на ISL Trunking, Fabric Vision и Extended Fabric. Коммутатор идеально подходит для средних и крупных дата-центров, где требуются надёжность, масштабируемость и расширенные возможности мониторинга. Поставляется с одним блоком питания, рельсы не входят в комплект.
Высокая производительность и пропускная способность
Brocade G610 обеспечивает неблокируемую архитектуру с совокупной пропускной способностью до 192 Гбит/с (полудуплекс) и до 384 Гбит/с полнодуплекс. Коммутационная матрица обрабатывает до 142,9 млн кадров в секунду. 24 лицензированных порта 16Gb FC полностью готовы к подключению устройств хранения, серверов и других элементов SAN.
16Gb FC порты с поддержкой SFP+
- 24 порта 16 Гбит/с с автоматическим согласованием скорости до 4/8/16 Гбит/с.
- Тип трансиверов — 16Gb SWL SFP+ (коротковолновая оптика) для многомодового оптического кабеля.
- Поддержка ISL Trunking — объединение до 8 портов в один логический канал для увеличения пропускной способности и отказоустойчивости.
Передовые возможности Enterprise Bundle
В комплект поставки входит ПО Enterprise SW Bundle, которое включает:
- Fabric Vision — расширенный мониторинг и диагностика Fabric (мониторинг производительности, анализ задержек, прогнозирование отказов).
- Extended Fabric — поддержка длинных линков и оптимизация работы через WAN.
- ISL Trunking — агрегация портов для увеличения пропускной способности.
Управление и безопасность сети хранения
Коммутатор Brocade G610 предоставляет полный контроль над SAN, гибкие механизмы изоляции трафика и защиты данных.
Инструменты управления
- CLI (Fabric OS) — мощный интерфейс командной строки для настройки и автоматизации.
- Web-интерфейс — интуитивное управление через браузер (Brocade Network Advisor).
- SSH, SNMP v3 — защищённый удалённый доступ и мониторинг.
- API (REST) — для интеграции с системами управления.
Безопасность Fabric
- Zoning — изоляция трафика между инициаторами и таргетами (WWN/Port zone).
- ACL (Access Control Lists) — фильтрация на уровне портов Fabric.
- DH-CHAP — аутентификация устройств в Fabric.
- Secure Fabric OS — защита от несанкционированного доступа.
Расширенные функции Fabric
Поддержка Virtual Fabrics (VF) для физического разделения SAN, а также FICON для мэйнфреймов (опционально).
Совместимое оборудование и аксессуары
Для полноценной работы Brocade G610 рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 16 Гбит/с | Brocade XBR-000119 (16Gb SWL), XBR-000120 (16Gb LW), а также совместимые сторонние (FS.com, ProLabs) | Многомодовый OM3/OM4 до 100 м, одномодовый до 10 км |
| Оптические кабели | LC/LC duplex, многомодовый OM3/OM4 (50/125 мкм), одномодовый OS2 | Длина подбирается под топологию |
| Консольный кабель | DB9 – RJ45 (null-modem) | Для первоначальной настройки через CLI |
| Блоки питания (резервный) | Brocade G610 PSU (модель: XBR-000112) | Второй блок питания опционален для избыточности |
| Рельсы для монтажа в стойку | Brocade Rail Kit (XBR-RACK-100) | В данном артикуле рельсы не входят, приобретаются отдельно |
Аналоги Brocade G610 24-port 16Gb FC
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Brocade | G620 (BR-G620-24-16G-NR) | Аналогичный портовый состав, но с поддержкой Gen 6 (32 Гбит/с), обратная совместимость с 16 Гбит/с. |
| Cisco | MDS 9148S (DS-C9148S-DPMx-48P-K9) | 48 портов 16 Гбит/с, модульная конструкция, более высокая цена. |
| QLogic (Marvell) | QLogic 5800V (SB5800V-SANBPC-24F) | 24 порта 16 Гбит/с, поддержка FlexPort, бюджетный конкурент. |
| Huawei | OceanStor SNS2624 (24×16Gb FC) | 24 порта 16Gb, интегрированное управление, поддержка Extended Fabric. |
| Dell EMC | Dell EMC PowerSwitch S5048F-ON (FC 16Gb) | 48 портов 16Gb, поддержка FCoE, универсальное решение. |
| Brocade (Ruckus) | ICX 7650-48ZP (Ethernet+FC) | Гибридный коммутатор для конвергентных сетей, 24 порта FC. |
Рекомендация: Выбор аналога зависит от требуемой скорости (16/32 Гбит/с), бюджета и экосистемы вендора. Для средних SAN с высокой надёжностью также подойдёт QLogic 5800V.
Кому подойдёт Brocade G610 24 порта 16Gb FC
Рекомендуется, если вам нужно:
- Построить или расширить Fibre Channel SAN на 24 порта 16 Гбит/с.
- Использовать расширенные возможности Fabric (Trunking, Fabric Vision, Extended Fabric).
- Получить надёжное решение от Brocade (Ruckus) с проверенной экосистемой.
- Подключить серверы, СХД (NetApp, Dell EMC, HPE) через стандартные 16Gb SFP+.
- Управлять SAN через CLI, Web или REST API.
Вероятно, не подойдёт, если:
- Вам нужны порты 32 Гбит/с или 64 Гбит/с — смотрите Brocade G620/G720.
- Требуется больше 24 портов — обратите внимание на G610-48 или G620-48.
- Необходима поддержка FCoE или Ethernet — рассмотрите конвергентные решения.
- Бюджет ограничен — можно рассмотреть QLogic 5800V.
- Требуется второй блок питания в комплекте — здесь один PSU, второй докупается.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры (Ш?Г?В): 428.8 × 43.9 × 434 мм, вес 7,8 кг. Крепится в стандартную 19-дюймовую стойку (рельсы приобретаются отдельно). Вентиляторная система охлаждения с низким уровнем шума, воздушный поток спереди назад.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -25°C до +70°C
- Влажность: 10–85% (без конденсата) при работе, 5–95% при хранении
Устойчив к перепадам температур, рекомендуется устанавливать в серверных помещениях с контролем климата.
Технические характеристики
| Модель | Brocade G610 24-port FC Switch |
| Артикул | BR-G610-24-16G_NR |
| Количество портов | 24 |
| Тип портов | 16Gb Fibre Channel (автоматическое согласование 4/8/16 Гбит/с) |
| Лицензированные порты | 24 (все активны, дополнительная лицензия не требуется) |
| Тип трансиверов | 16Gb SWL SFP+ (коротковолновые, многомод) |
| Комплектация | Enterprise SW Bundle (ISL Trunking, Fabric Vision, Extended Fabric) |
| Возможность обновления FOS | Not upgradable (фиксированная версия Fabric OS) |
| Блок питания | 1× блок питания (второй опционален) |
| Комплектация рельсами | БЕЗ РЕЛЬС (рельсы заказываются отдельно) |
| Коммутационная матрица (полнодуплекс) | 384 Гбит/с |
| Пропускная способность (полудуплекс) | 192 Гбит/с |
| Скорость обработки кадров | 142,9 млн кадров/с |
| Поддерживаемые стандарты FC | FC-PH-3, FC-FS-2, FC-GS-5, FC-LS-2 |
| Максимальное количество доменов в Fabric | 239 |
| Поддержка Virtual Fabrics (VF) | Да |
| Количество логических коммутаторов | До 8 |
| Zoning | WWN, Port, LUN, Mixed (Smart Zoning) |
| Управление | CLI (Fabric OS), Web GUI, SNMP v1/v3, SSH, REST API |
| Размеры (Ш?Г?В) | 428,8 × 434 × 43,9 мм (1U) |
| Вес нетто | 7,8 кг |
| Размеры упаковки (Ш?Г?В) | 550 × 550 × 150 мм |
| Монтаж в стойку | Да, 19 дюймов (необходимы рельсы) |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -25°C до +70°C |
| Относительная влажность при эксплуатации | 10–85% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Brocade (Ruckus Networks, a CommScope company) |
| Страна производства | Китай / Тайвань (в зависимости от партии) |
Часто задаваемые вопросы
Какие функции входят в Enterprise Bundle?
В комплект включены лицензии на ISL Trunking (агрегация до 8 портов), Fabric Vision (расширенный мониторинг и диагностика) и Extended Fabric (поддержка каналов большой дальности и оптимизация WAN). Дополнительная оплата не требуется.
Можно ли обновить версию Fabric OS на этой модели?
Нет, данный артикул поставляется с фиксированной версией FOS (Not upgradable). Обновление прошивки невозможно. При необходимости обновления FOS следует выбирать модель с индексом "U" (upgradable).
Сколько блоков питания входит в комплект?
Поставляется один блок питания. Второй блок питания можно приобрести отдельно для обеспечения резервирования. Рельсы для монтажа в стойку не входят (заказываются отдельно).
Какие оптические модули поддерживаются?
Поддерживаются SFP+ 16 Гбит/с: Brocade XBR-000119 (SWL для многомода) и XBR-000120 (LW для одномода). Также совместимы сертифицированные модули других производителей (FS.com, ProLabs).
Можно ли использовать коммутатор в сети с Cisco MDS?
Да, возможна интероперабельность через стандартные Fibre Channel протоколы (FC-SW-2, FC-SW-5). Однако рекомендуется использовать один вендор для упрощения управления и полной поддержки всех функций.
Поддерживает ли коммутатор Virtual Fabrics?
Да, G610 поддерживает Virtual Fabrics (VF), что позволяет логически разделить физический коммутатор на несколько виртуальных изолированных Fabrics.
Какова максимальная длина кабеля для 16 Гбит/с?
При использовании многомодового кабеля OM3 — до 100 метров, OM4 — до 150 метров. Для одномодового (LW) — до 10 км, в зависимости от SFP+.
Входит ли в комплект консольный кабель?
Нет, консольный кабель (DB9-RJ45 null-modem) не входит в стандартную поставку. Его необходимо приобрести отдельно для первоначальной настройки через CLI.
Можно ли подключить устройства хранения других производителей?
Да, коммутатор полностью совместим с любыми стандартными FC-устройствами: NetApp, Dell EMC, HPE, IBM, Pure Storage, Hitachi и т.д.
Какие варианты управления доступны?
CLI (Fabric OS через SSH или консоль), Web-интерфейс (Brocade Network Advisor), SNMP v1/v3, REST API. Поддерживается AAA (RADIUS, TACACS+).
