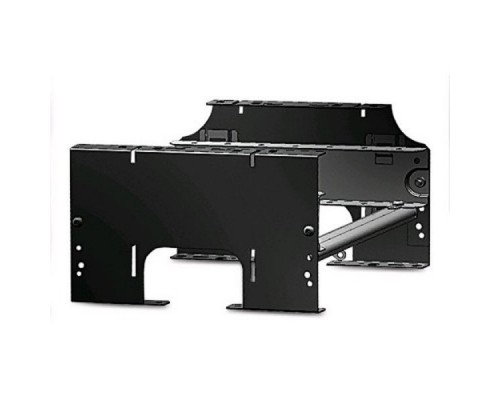

Кабельный желоб с открытым дном AR8580 (ширина 300 мм) — надёжное решение для прокладки силовых, слаботочных и контрольных кабелей в промышленных и коммерческих помещениях. Открытое дно обеспечивает свободную вентиляцию и отвод тепла, а оцинкованная сталь гарантирует долговечность и коррозионную стойкость. Желоб идеально подходит для организации кабельных трасс в серверных, цехах, офисах и торговых центрах.
Высокая несущая способность и вентиляция
Желоб AR8580 изготавливается из оцинкованной стали толщиной 1,0 мм, что обеспечивает высокую механическую прочность и устойчивость к деформации. Открытое дно (перфорация 60% площади) способствует естественному охлаждению кабелей и препятствует накоплению пыли.
Преимущества открытого дна
- Эффективный теплоотвод — снижение температуры внутри лотка на 15-20% по сравнению с глухим дном.
- Быстрый визуальный контроль — возможность осматривать кабели без снятия крышки.
- Снижение веса конструкции — экономия на крепеже и подвесах.
Прочные материалы и покрытие
Оцинкованная сталь толщиной 1,0 мм выдерживает распределённую нагрузку до 300 кг/м (при пролёте 2 м). Покрытие цинком (средняя толщина 20 мкм) защищает от коррозии внутри помещений с нормальной влажностью.
Особенности конструкции и монтажа
Желоб AR8580 разработан для быстрого и удобного монтажа кабельных трасс любой конфигурации.
Геометрия и соединители
- Боковые стенки высотой 50 мм — стандартная высота для большинства инженерных систем.
- Соединительные планки (коннекторы) входящие в комплект — позволяют стыковать отрезки без дополнительных аксессуаров.
- Возможность резки под любой размер обычной ножовкой по металлу или УШМ.
Подвесная система
Желоб комплектуется монтажными отверстиями на боковых стенках для крепления к подвесным трапам, консолям или оцинкованной ленте. Шаг отверстий – 50 мм, что даёт широкие возможности выбора подвеса.
Совместимые аксессуары и дополнительное оборудование
Для полноценной кабельной трассы на основе AR8580 рекомендуется использовать следующие комплектующие.
| Тип аксессуара | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Крышка сплошная (перфорированная или глухая) | AR8580-COVER (ширина 300 мм, длина 2000 мм) | Для дополнительной защиты от пыли и механических повреждений |
| Соединительная планка (коннектор) | AR8580-JOIN — усиленная оцинкованная сталь 1,5 мм | Для стыковки двух отрезков желоба |
| Подвес (траверса) | AR8580-HANGER 300 — оцинкованный швеллер, комплект с резьбовыми шпильками | Для крепления к потолку или металлоконструкциям |
| Уголок горизонтальный (поворот) | AR8580-90-L — 90° горизонтальный переход, ширина 300 мм | Для обхода препятствий |
| Разделительная перегородка (вертикальная) | AR8580-DIVIDER 50 — высота 50 мм, оцинкованная сталь | Для разделения силовых и слаботочных линий в одном лотке |
| Концевая заглушка | AR8580-END — пластиковая/металлическая | Для закрытия торцов желоба |
Аналоги кабельного желоба AR8580
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы от других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| DKC | JLK-300.50 (лоток лестничный оцинкованный) | Аналогичная ширина 300 мм, высота 50 мм, открытое дно. Толщина стали 1,0-1,2 мм. |
| Legrand | KRL 300-50 (кабельный лоток) | Перфорированное дно, оцинкованная сталь 1,0 мм. Максимальная нагрузка 250 кг/м. |
| IEK | КЖ-300-50-2000 (кабельный желоб оцинкованный) | Та же конструкция, толщина 0,8 мм – нагрузка ниже, цена меньше. |
| Энергомера | ЖОП-300х50 (желоб открытый перфорированный) | Аналог, толщина 1,0 мм, оцинковка, возможность заказа разных длин. |
| Ostek | OST-300.50.2000 | Бюджетный вариант с толщиной 0,8 мм, подходит для лёгких нагрузок. |
Рекомендация: При выборе аналога обращайте внимание на толщину стали (влияет на нагрузку) и качество оцинковки. Для ответственных объектов (ЦОД, производство) предпочтительна толщина 1,0-1,2 мм.
Кому подойдёт кабельный желоб AR8580
Рекомендуется, если вам нужно:
- Организовать кабельные трассы в серверных, офисах, торговых залах.
- Улучшить отвод тепла от кабелей (источники питания, инверторы).
- Быстро смонтировать трассу с возможностью лёгкого доступа к кабелям.
- Прокладывать смешанные линии: силовые, слаботочные, контрольные.
- Обеспечить долговечность – оцинкованная сталь не ржавеет внутри помещений.
Вероятно, не подойдёт, если:
- Требуется полная герметичность (внешняя прокладка, под землёй) – нужны закрытые лотки с глухой крышкой.
- Нужен лоток малой высоты (20-30 мм) – для одного-двух кабелей.
- Материал должен быть нержавеющим (агрессивная среда) – подойдёт нержавейка.
- Необходима нагрузка более 300 кг/м – выбирайте усиленный желоб с толщиной 1,5 мм.
- Ограничен бюджет – можно рассмотреть аналоги из более тонкой стали (0,8 мм).
Конструкция и условия эксплуатации
Детали конструкции
Желоб AR8580 состоит из оцинкованного стального профиля с открытым дном (перфорированное дно с квадратными отверстиями 5x5 мм, шаг 10 мм). Боковые стенки высотой 50 мм имеют бортики для фиксации кабелей. Длина секции – 2000 мм. Поставляется в сборе (нет необходимости в отдельной сборке).
Условия эксплуатации
- Температура эксплуатации: от -40°C до +80°C.
- Допустимая влажность: до 95% при +25°C (без конденсата).
- Степень защиты IP20 (без крышки), с крышкой – IP40.
- Не использовать на открытом воздухе без дополнительного антикоррозийного покрытия.
Технические характеристики
| Модель / Артикул | AR8580 |
| Бренд | AR8580 |
| Тип изделия | Кабельный желоб (кабельный лоток) с открытым дном |
| Ширина | 300 мм |
| Высота боковой стенки | 50 мм |
| Длина секции | 2000 мм |
| Толщина стали | 1,0 мм |
| Материал | Оцинкованная сталь (цинковое покрытие 20 мкм) |
| Тип дна | Открытое (перфорированное), доля перфорации ~60% |
| Максимальная распределённая нагрузка | 300 кг/м (при пролёте 2 м) |
| Максимальная нагрузка на подвес | 50 кг на точку крепления |
| Шаг монтажных отверстий | 50 мм |
| Вес секции (2 м) | 4,2 кг |
| Степень защиты без крышки | IP20 |
| Диапазон температур эксплуатации | от -40°C до +80°C |
| Влажность эксплуатации | до 95% (без конденсата) |
| Совместимые аксессуары | крышки, соединительные планки, подвесы, уголки, заглушки |
| Цвет | Оцинкованный (серебристый) |
| Гарантия | 2 года |
Часто задаваемые вопросы
Из какого материала сделан желоб AR8580?
Из оцинкованной стали толщиной 1,0 мм. Оцинковка защищает от коррозии при эксплуатации в сухих и влажных помещениях (без атмосферных осадков).
Что входит в комплект поставки?
Сам желоб (длина 2 м) + соединительная планка для стыковки. Крышка и подвесы приобретаются отдельно.
Какую нагрузку выдерживает желоб?
Распределённая нагрузка – до 300 кг/м при пролёте 2 м. Точечная нагрузка на подвес – до 50 кг.
Нужна ли крышка для желоба?
Крышка не обязательна, если желоб находится в зоне, куда не попадает пыль и влага (серверные, офисные фальшполы). В цехах и складских помещениях рекомендуется устанавливать крышки для защиты от загрязнений.
Можно ли резать желоб под свой размер?
Да, желоб легко режется болгаркой или ножовкой по металлу. Рекомендуется после резки обработать край цинковым спреем.
Как крепится желоб к потолку?
Через подвесные траверсы (кронштейны) или оцинкованную ленту. В боковых стенках предусмотрены отверстия под шпильки М8 или М10.
Можно ли использовать желоб на улице?
Только под навесом или в условиях отсутствия прямого контакта с атмосферными осадками. Для открытых площадок рекомендуется нержавеющая сталь или дополнительная лакокрасочная защита.
Какие аксессуары нужны для монтажа?
Для полной трассы: соединительные планки (входят), подвесы, уголки (если поворот), крышка (по желанию).
Чем отличается открытое дно от глухого?
Открытое дно обеспечивает вентиляцию и видимость кабелей. Глухой желоб защищает от пыли и используется, где требуется максимальная защита.
Подходит ли желоб для прокладки силовых кабелей 0,4 кВ?
Да, желоб подходит для силовых кабелей с напряжением до 1 кВ. При необходимости используйте разделительные перегородки для отделения слаботочных линий.
