Кабельный ввод Conteg DP-KP-KAR4D-H — герметичный ввод с двойной щеткой, предназначенный для шкафов серии ROF. Обеспечивает аккуратную и пылезащищенную прокладку кабелей через отверстие 300×100 мм. Конструкция состоит из двух частей, что упрощает монтаж и демонтаж. Двойная щетка эффективно закрывает зазор вокруг кабелей любого диаметра, предотвращая проникновение пыли, грязи и мелких частиц.
Конструкция и преимущества

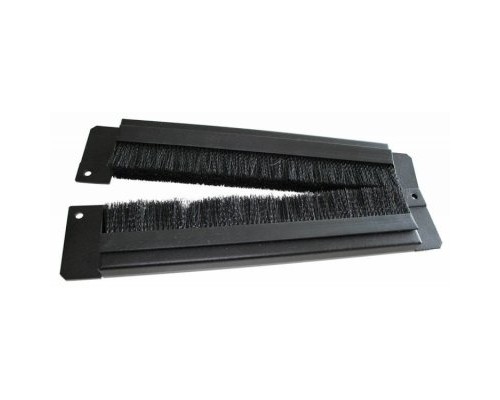

Кабельный ввод Conteg DP-KP-KAR4D-H представляет собой сборную рамку из высококачественной стали с порошковым покрытием, оснащенную двумя щеточными уплотнителями. Щетки из полиэстерового волокна плотно охватывают кабели, обеспечивая степень защиты IP54. Ввод монтируется в стенку шкафа с проемом 300x100 мм, фиксируется винтами. Двухчастная конструкция позволяет заводить кабель без необходимости пропускать через него весь пучок.
Двойная щетка – двойная защита
- Плотное прилегание – щетки адаптируются к любому количеству и диаметру кабелей.
- Высокая степень защиты – IP54 от пыли и брызг.
- Устойчивость к износу – полиэстер не теряет упругость со временем.
Простота монтажа
Две симметричные половины ввода скрепляются винтами. Для установки достаточно просверлить отверстие 300×100 мм в стенке шкафа, вставить половины и затянуть крепеж. Демонтаж так же прост — нет необходимости разрезать кабели.
Область применения
Ввод DP-KP-KAR4D-H используется в телекоммуникационных и электрощитовых шкафах, серверных стойках, системах автоматизации и распределительных щитах. Идеально подходит для прокладки жгутов проводов в местах, где требуется герметизация и аккуратный внешний вид.
Совместимость и аксессуары
Ввод разработан для шкафов Conteg серии ROF, но может быть установлен в любой корпус с подходящим вырезом. Рекомендуемые аксессуары для монтажа:
| Тип | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шкафы серии ROF | Conteg ROF всех модификаций | Отверстие 300×100 мм готово |
| Крепежные винты | M6 с шестигранной головкой (в комплекте) | Нержавеющая сталь |
| Уплотнительная лента | Conteg DP-SEAL (опционально) | Для дополнительной герметизации |
| Заглушки для неиспользуемых щеток | Conteg DP-BLANK-KAR4D | Если щетки не используются |
Аналоги Conteg DP-KP-KAR4D-H
Если данная модель недоступна, можно рассмотреть альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Conteg | DP-KP-KAR4D-S (одинарная щетка) | Та же рамка, но одна щетка, степень защиты IP40 |
| Rittal | 3421.100 | Аналог для шкафов TS/SE, размер 300×100 мм, одна щетка |
| Schneider Electric | NSYCC1020 | Кабельный ввод с щетками, 300x100 мм, сталь |
| FIBOX | CPB-3010-2B | Пластиковый корпус, двойная щетка, но для настенных шкафов |
Рекомендация: Если требуется высокая степень защиты (IP65), обратите внимание на аналоги с резиновыми уплотнителями. Для стандартных условий Conteg DP-KP-KAR4D-H — оптимальное решение.
Кому подойдёт Conteg DP-KP-KAR4D-H
Рекомендуется, если:
- Необходимо организовать кабельный ввод в шкафу ROF с вырезом 300×100 мм.
- Требуется защита от пыли и брызг (IP54).
- Часто добавляете/меняете кабели – двухчастная конструкция упрощает доступ.
- Цените качество Conteg и надежность крепления.
Вероятно, не подойдёт, если:
- Отверстие в шкафу имеет другие размеры (например, 200×50 мм).
- Требуется герметизация IP65 и выше (нужны резиновые уплотнители).
- Нужен ввод для большого количества толстых бронированных кабелей (щетки могут пропускать пыль).
- Шкаф не имеет металлической стенки (например, пластиковый корпус).
Конструкция и условия эксплуатации
Материалы и исполнение
- Рамка: сталь с порошковой окраской RAL 7035 (светло-серый).
- Щетки: полиэстер, черный цвет.
- Крепежные винты: сталь с антикоррозийным покрытием.
Условия окружающей среды
- Температура эксплуатации: от -40°C до +70°C.
- Влажность: до 95% (без конденсата).
- Степень защиты: IP54 (в сборе с кабелями).
Устойчив к воздействию масел, солей и ультрафиолета (при установке внутри помещений). Для агрессивных сред рекомендуется дополнительная защитная окраска.
Технические характеристики
| Модель | Conteg DP-KP-KAR4D-H |
| Артикул | DP-KP-KAR4D-H |
| Производитель | CONTEG |
| Тип | Кабельный ввод с двойной щеткой |
| Количество частей | 2 |
| Размер отверстия | 300 × 100 мм |
| Материал рамки | Сталь с порошковым покрытием RAL 7035 |
| Материал щеток | Полиэстер |
| Степень защиты (с кабелями) | IP54 |
| Цвет | Серый (RAL 7035) |
| Комплектация | 2 половинки, 4 винта M6 |
| Вес нетто | 0,75 кг |
| Габариты (Ш×Г×В) | 330×110×40 мм |
| Температура эксплуатации | -40°C … +70°C |
| Температура хранения | -50°C … +80°C |
| Сертификаты | CE, RoHS |
Часто задаваемые вопросы
Для каких шкафов подходит этот ввод?
Разработан специально для шкафов Conteg серии ROF с вырезом 300×100 мм. Может быть установлен в любые корпуса из листовой стали толщиной 1–3 мм при наличии аналогичного проема.
Какую степень защиты обеспечивает?
IP54 – защита от пыли в опасных количествах и брызг воды с любого направления. При полном заполнении щеток степень может повышаться до IP55 при условии плотного прилегания.
Можно ли использовать для ввода силовых кабелей большого сечения?
Да, щетки пластичны и пропускают кабели до 30 мм диаметром. Однако для прокладки бронированных кабелей с острыми краями рекомендуется использовать защитные насадки.
Как монтировать ввод, если кабель уже подключен?
Двухчастная конструкция позволяет разъединить половины вокруг кабеля, не отключая его. Достаточно снять крепежные винты, развести части и установить их по обе стороны кабеля.
Входит ли в комплект крепеж?
Да, в комплекте 4 винта M6 с шестигранной головкой и шайбами. Дополнительно нужно подготовить отверстия в шкафу.
Как очищать щетки от пыли?
Щетки легко очищаются пылесосом с мягкой щеткой или сжатым воздухом. Не рекомендуется использовать абразивные средства.
Подходит ли для использования на улице?
Да, если шкаф защищен от прямого попадания воды. При установке снаружи здания рекомендуется навес или дополнительное уплотнение стыков силиконовым герметиком.
Можно ли заказать ввод с другой шириной отверстия?
В ассортименте Conteg есть модели для отверстий 100×50, 200×100, 300×100, 400×200 мм. Уточните артикулы под ваши размеры.
Какой цвет рамки?
Стандартно – светло-серый RAL 7035. По спецзаказу возможно окрашивание в другие цвета RAL.
Совместим ли с кабельными вводами других производителей?
Физически может быть установлен на любой корпус с вырезом 300×100 мм. Однако крепежные отверстия у Conteg стандартизированы (расстояние между центрами 280 мм, диаметр 6,5 мм).
