Кабель витая пара WRline FTP Cat.5e 4x2x0.5 PE черный F/UTP (WR-FTP-4P-C5E-PE-BK) — медный кабель для построения структурированных кабельных систем (СКС) категории 5e. Предназначен для прокладки локальных вычислительных сетей (ЛВС) внутри помещений(офисы, дата-центры). Экранирование фольгой (F/UTP) обеспечивает защиту от внешних электромагнитных помех. Оболочка из чёрного полиэтилена (PE) устойчива к ультрафиолету и механическим воздействиям, что позволяет использовать кабель как внутри, так и снаружи зданий. Коммутация по 4 парам обеспечивает скорость передачи до 1000 Мбит/с (Gigabit Ethernet).
Особенности конструкции и область применения
Кабель выполнен по стандарту F/UTP: каждая пара не имеет индивидуального экрана, а общий внешний экран из алюминиевой фольги защищает сигнал от наводок. Токопроводящие жилы — медные, однопроволочные диаметром 0,51 мм (24 AWG) с изоляцией из полиэтилена высокой плотности (HDPE). Внешняя оболочка из полиэтилена (PE) придаёт кабелю устойчивость к влаге, перепадам температур и УФ-излучению.
Назначение
- Прокладка ЛВС в офисах, серверных, производственных помещениях.
- Использование в системах видеонаблюдения, телефонии, Wi-Fi-сетях.
- Подходит для наружной прокладки (черная PE-оболочка защищает от солнца и влаги).
Преимущества
- Экранирование F/UTP — снижает уровень электромагнитных помех, стабильная передача данных рядом с силовыми кабелями.
- Материал оболочки PE — повышенная стойкость к атмосферным воздействиям, возможность прокладки на улице в защитных коробах или кабель-каналах.
- Медь BC — электролитическая отожжённая медь обеспечивает низкое сопротивление и долговечность.
- Соответствие категории 5e — поддержка Gigabit Ethernet (1000BASE-T) на расстоянии до 100 метров.
Технические характеристики
| Производитель | WRline |
| Модель | WR-FTP-4P-C5E-PE-BK |
| Тип оборудования | Витая пара |
| Категория | кат.5e |
| Количество пар | 4 |
| Тип жилы | однопроволочная (solid) |
| Диаметр жилы | 0,51 мм (24 AWG) |
| Экранирование | Общий экран из фольги (F/UTP) |
| Материал проводника | медь электролитическая отожженная (BC) |
| Материал оболочки | PE (полиэтилен) |
| Цвет оболочки | Чёрный |

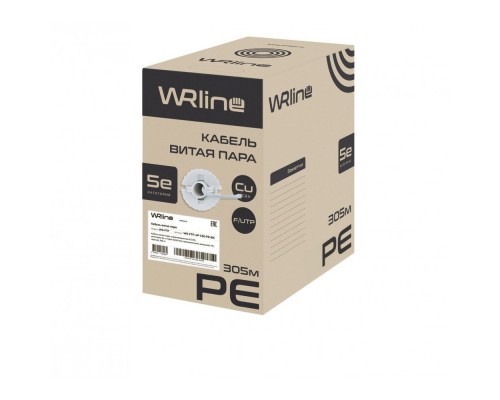

| Длина в бухте | 305 м |
| Наличие несущего троса | Нет |
| Вес бухты (нетто) | 13,2 кг |
| Соответствие стандартам | ISO/IEC 11801, TIA-568-C.2 |
| Назначение | Прокладка ЛВС (внутри/снаружи помещений) |
| Огнестойкость | Согласно стандарта (PVC по запросу) |
| Размеры упаковки | 220×420×420 мм |
| Гарантия | 1 год |
| Part Number | WR-FTP-4P-C5E-PE-BK |
Совместимые коннекторы и инструменты
Для монтажа кабеля рекомендуется использовать качественные компоненты, обеспечивающие надёжный контакт и сохранение категории 5e.
| Тип аксессуара | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| RJ45 коннекторы (8P8C) | WRline RJ45 Cat.5e экранированные (FTP) для одножильного кабеля | Для оконечивания 4 пар |
| Розетки и патч-панели | WRline Keystone Jack Cat.5e FTP, патч-панели 19" 24 порта FTP | Для организации рабочих мест и коммутации |
| Инструмент для заделки | Обжимные клещи для RJ45 (8P8C) с матрицей для экранированных вилок | Рекомендуется использовать усилие обжима 3–5 кг |
| Кабельные тестеры | LAN тестеры с поддержкой экранированных линий (Fluke, TRENDnet) | Для проверки целостности и соответствия категории |
| Кабель-каналы и гофра | ПВХ/ПЭ гофра диаметром 16–25 мм | Для дополнительной механической защиты при наружной прокладке |
Аналоги кабеля WRline WR-FTP-4P-C5E-PE-BK
Если данная модель недоступна, рассмотрите следующие варианты с близкими характеристиками.
| Производитель | Модель | Ключевые отличия |
|---|---|---|
| Hyperline | FTP 4 пары PE (для наружной прокладки) | Аналогичная конструкция, кат.5e, PE оболочка, чёрный |
| Legrand | CAT5e FTP PE (чёрный) | Экранирование фольгой, одножильный, 305 м |
| DKC | STP 5e PE (FTP) | Чёрная оболочка, медные жилы, 305 м, категория 5e |
| REXANT | FTP Cat.5e PE (чёрный) | Бюджетный сегмент, те же характеристики, возможны отличия в толщине изоляции |
Кому подойдёт этот кабель
Рекомендуется, если вам нужно:
- Проложить сеть в офисе или на производстве с возможными электромагнитными помехами.
- Использовать кабель на улице (в кабельных лотках или под навесом).
- Обеспечить скорость до 1 Гбит/с на расстояние до 100 метров.
- Надёжное экранирование для защиты сигнала.
Вероятно, не подойдёт, если:
- Требуется кабель категории 6 или 6A (для частот 250/500 МГц).
- Нужна многожильная конструкция для частых перегибов.
- Оболочка должна быть негорючей (LSZH) – следует выбирать кабель LSZH.
- Необходима защита от электромагнитных помех с двойным экраном (S/FTP).
Конструкция и условия эксплуатации
Конструктивные особенности

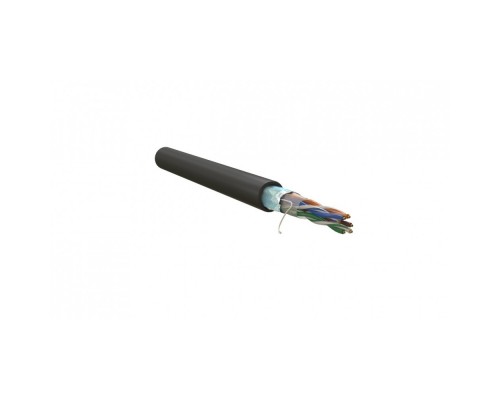

Кабель имеет 4 скрученные пары медных однопроволочных жил диаметром 0,51 мм. Каждая пара имеет свой шаг скрутки для снижения перекрёстных наводок. Поверх пар наложен общий экран из алюминиевой фольги и дренажный проводник для заземления. Внешняя оболочка из полиэтилена (PE) черного цвета толщиной около 0,6 мм.
Условия эксплуатации
- Температура эксплуатации: -30°C до +70°C.
- Температура монтажа: не ниже -10°C.
- Влажность: до 85% без конденсата.
- Радиус изгиба при прокладке: не менее 8 диаметров кабеля (рекомендуется 40 мм).
Кабель пригоден для прокладки в кабель-каналах, на лотках, под штукатуркой (внутри помещений) и в защитных коробах на улице. Не предназначен для подвеса на тросе без дополнительной поддержки.
Часто задаваемые вопросы
Для чего нужен экранированный кабель F/UTP?
Экран из фольги защищает передаваемый сигнал от внешних электромагнитных помех (например, от силовых кабелей, электродвигателей). Это повышает стабильность сети в промышленных зонах и серверных.
Можно ли использовать этот кабель на улице?
Да, оболочка PE (полиэтилен) устойчива к ультрафиолету, влаге и перепадам температур. Кабель подходит для наружной прокладки при условии защиты от прямых солнечных лучей и механических повреждений (в коробах или трубах).
В чём отличие однопроволочной (solid) жилы от многопроволочной (stranded)?
Однопроволочная жила (solid) применяется для стационарной прокладки в стенах, лотках, кабель-каналах — она дешевле и имеет лучшее сопротивление. Многопроволочная используется для патч-кордов, где требуется гибкость.
Какую скорость поддерживает кабель категории 5e?
Категория 5e официально поддерживает Gigabit Ethernet (1000BASE-T) на расстоянии до 100 метров. Также возможна работа 10/100 Мбит/с.
Какой коннектор нужен для этого кабеля?
Рекомендуются экранированные RJ45 коннекторы (8P8C) для одножильного кабеля с металлическим корпусом, чтобы обеспечить заземление экрана. Неэкранированные коннекторы не раскроют защиту.
Как производится заземление экрана?
Экран заземляется через дренажный провод (полоску фольги) и металлический корпус коннектора RJ45, который соединяется с заземлённой патч-панелью или оборудованием. Важно, чтобы вся линия была заземлена с одной стороны.
Какой радиус изгиба при монтаже?
Минимальный радиус изгиба — 4 внешних диаметра кабеля (около 20 мм), но для сохранения характеристик рекомендуется не менее 8 диаметров (40 мм).
Сколько весит бухта 305 м?
Вес нетто указан 13,2 кг. Брутто с упаковкой может составлять около 14,5 кг.
Есть ли у кабеля огнестойкость?
Кабель соответствует общим стандартам пожарной безопасности. Если требуется повышенная огнестойкость (LSZH), следует выбирать версию с оболочкой LSZH.
Можно ли использовать кабель для видеонаблюдения?
Да, кабель подходит для передачи видеосигнала по витой паре (аналоговое HD-TVI/AHD или IP-камеры) при соблюдении расстояний и установке соответствующих коннекторов.
