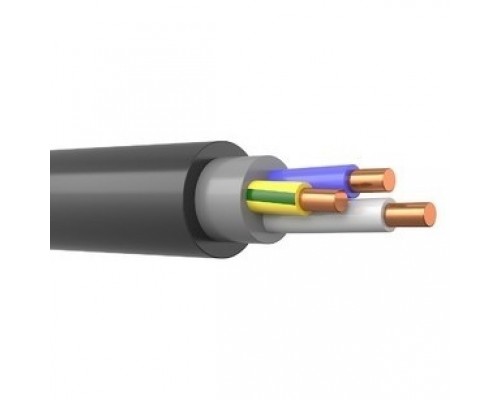

Кабель силовой ВВГнг-LS 3х2.5 (медь, 660В, 100м) — силовой кабель с медными однопроволочными жилами, изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением. Предназначен для стационарной прокладки в сетях переменного напряжения до 660 В частотой 50 Гц. Три жилы сечением 2,5 мм² каждая обеспечивают передачу мощности до 5,5 кВт (при 380В) и до 3 кВт (при 220В). Кабель соответствует ГОСТ 31996-2012 и ГОСТ 31565-2012, срок службы — 30 лет.
Конструкция и пожарная безопасность
Кабель ВВГнг-LS 3х2.5 — один из самых востребованных в бытовых и промышленных сетях благодаря оптимальному соотношению цены, надёжности и безопасности. Токопроводящие жилы — медные однопроволочные круглые, сечением 2,5 мм² каждая, что позволяет выдерживать длительную токовую нагрузку до 25 А в нормальных условиях и до 30 А в кратковременном режиме.
Изоляция и оболочка
- Материал изоляции жил — ПВХ пластикат пониженной пожароопасности с низким дымо- и газовыделением (нг-LS).
- Материал внешней оболочки — ПВХ пониженной пожарной опасности (нг-LS), устойчивый к распространению горения при одиночной прокладке.
- Цвет оболочки — чёрный. Расцветка жил: белый, синий, жёлто-зелёный (заземление).
Устойчивость к внешним воздействиям
- Диапазон рабочих температур — от -50°C до +50°C, монтаж возможен до -15°C.
- Длительно допустимая температура нагрева жил — 70°C, номинальная токовая нагрузка при 25°C — 25 А.
- Минимальный радиус изгиба — 7,5 наружных диаметров (около 75 мм для данного сечения).
- Стойкость к УФ — нет, кабель предназначен для внутренней прокладки или в защищённых от солнца местах.
Монтаж и эксплуатация
Кабель ВВГнг-LS 3х2.5 используется для стационарной прокладки в сухих и влажных помещениях, кабельных каналах, лотках, трубах, а также в земле (при условии дополнительной механической защиты). Благодаря низкому дымо- и газовыделению подходит для трасс, проходящих через коридоры эвакуации, детские учреждения, больницы.
Рекомендации по прокладке
- При прокладке в жгутах или пучках учитывать снижение допустимой нагрузки (коэффициент 0,8–0,9).
- Не допускать перегрева выше 70°C — сечение 2,5 мм² рассчитано на длительные токи до 25 А.
- Обеспечить защиту от УФ-излучения при наружной прокладке (кабель не стоек к ультрафиолету).
- Минимальный радиус изгиба не менее 7,5 наружных диаметров (≈7,5×10 мм = 75 мм).
Совместимость с оборудованием
- Автоматические выключатели с номиналом 16 А или 20 А (для защиты от перегрузок).
- Розетки и выключатели для внутренней установки, рассчитанные на сечение жил до 2,5 мм².
- Соединительные гильзы и клеммники для медных жил сечением 2,5 мм².
Рекомендуемые аксессуары для монтажа
Для качественного и безопасного монтажа кабеля ВВГнг-LS 3х2.5 используйте проверенные компоненты:
| Тип аксессуара | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Наконечники и гильзы | НШВИ 2,5; ГМЛ 2,5; НКИ 2,5 | Для оконцевания медных жил |
| Кабельные стяжки | Нейлоновые 2,5×100 мм, с UV-стабилизацией для внутренних работ | Для фиксации на лотках/каналах |
| Трубы гофрированные | ПВХ или ПНД, диаметр 16–20 мм | Для дополнительной механической защиты |
| Клеммы соединительные | Wago 221-413, 224-101 (2,5 мм²) | Для ответвлений и соединений |
| Кабельные каналы | Электротехнические короба 40×25 мм или 60×40 мм | Для открытой прокладки в помещениях |
Аналоги кабеля ВВГнг-LS 3х2.5
Если данная модель отсутствует на складе или требуется другая степень пожарной безопасности, рассмотрите следующие альтернативы:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Энергокабель | ВВГнг-FRLS 3х2.5 | Аналог с огнестойкостью (FRLS) — сохраняет работоспособность при пожаре 90 мин. |
| Подольсккабель | ВВГнг-LS 3х2,5 (ПК) | Полное соответствие ГОСТ, допуски по весу и наружному диаметру. |
| Москабель | ВВГнг-LS 3х2.5 (МК) | Цвет изоляции по заказу, скрутка жил повышенной плотности. |
| Nexans | NYM 3x2,5 | Импортный аналог (Германия), медные жилы, ПВХ оболочка, не распространяет горение. Цена выше. |
| Севкабель | ВВГпнг-LS 3х2.5 | Плоский кабель (ВВГп) — удобен при прокладке под штукатурку. |
| Любое ТМ (Томсккабель, Элка-Кабель) | ВВГнг-LS 3х2.5 | Различаются диаметром оболочки и допусками — проверяйте совместимость с кабельными вводами. |
Рекомендация: При выборе аналога обращайте внимание на категорию пожарной безопасности (нг-LS, нг-FRLS, нг-…), сечение и материал жилы. Для помещений с повышенными требованиями к безопасности выбирайте огнестойкие версии (FRLS).
Кому подойдёт кабель ВВГнг-LS 3х2.5
Рекомендуется, если вам нужно:
- Проложить силовую линию для розеток и освещения в квартире/доме (группы до 16 А).
- Подключить электрическую плиту, варочную панель, стиральную машину, кондиционер.
- Выполнить питание бытовых щитков и вводных устройств.
- Обеспечить пожарную безопасность в местах с массовым пребыванием людей.
- Проложить кабель в кабельных каналах, гильзах, трубах, под штукатуркой.
Вероятно, не подойдёт, если:
- Требуется кабель для наружной прокладки на солнце — нужна стойкость к УФ.
- Необходимо питать мощный трёхфазный двигатель — требуется более крупное сечение.
- Планируется монтаж в земле без дополнительной брони — используйте ВБбШв.
- Требуется огнестойкий кабель (FRLS) для систем пожаротушения и аварийных цепей.
- Необходим плоский кабель для точечной разводки под штукатурку — выберите ВВГп.
Конструкция и условия эксплуатации
Медные однопроволочные жилы круглой формы
Сечение 2,5 мм² на каждую жилу — стандарт для розеточных групп и освещения. Изоляция ПВХ нг-LS снижает образование дыма при пожаре. Внешняя оболочка чёрного цвета.
Условия монтажа
- Температура при монтаже: до -15°C без предварительного подогрева.
- Рабочая температура: -50°C … +50°C.
- Наружный диаметр ≈ 10 мм (зависит от завода-изготовителя).
- Вес бухты 100 м: 18 кг (приведён средний фактический вес).
Кабель соответствует ГОСТ 31996-2012 и ГОСТ 31565-2012, что подтверждает безопасность и долговечность.
Технические характеристики
| Производитель | NoName (производство Россия) |
| Модель | ВВГнг-LS 3х2,5 |
| Тип оборудования | Кабель силовой |
| Количество жил | 3 |
| Сечение жилы, мм² | 2.5 |
| Номинальное напряжение, В | 660 (мин/макс) |
| Материал изоляции | ПВХ пластикат пониженной пожароопасности с низким дымо-газовыделением |
| Материал оболочки | ПВХ пониженной пожарной опасности с низким дымо-газовыделением |
| Наличие защитного покрова | Нет |
| Наличие экрана | Нет |
| Конструкция жилы | Однопроволочная (монолитная) |
| Форма жилы | Круглая |
| Материал жилы | Медь |
| Минимальный радиус изгиба | 7.5 наружных диаметров |
| Температура эксплуатации | от -50 до +50 °C |
| Температура монтажа | до -15 °C |
| Длительно допустимая температура нагрева | 70 °C |
| Сфера применения | Для стационарной прокладки |
| Цвет оболочки | Чёрный |
| Расцветка жил | Белый, синий, жёлто-зелёный |
| Длина кабеля, м | 100 |
| Вес бухты (средний), кг | 18 |
| Гарантийный срок эксплуатации (лет) | 3 |
| Срок службы (лет) | 30 |
| Нормативный документ | ГОСТ 31996-2012 и ГОСТ 31565-2012 |
| Страна производства | Россия |
| Стойкость к ультрафиолету | Нет |
| Артикул (partNumber) | ВВГнг LS 3х2,5 кр |
| Размеры упаковки (Д×Ш×В), см | 34×11×11 |
| Масса упаковки, кг | 9.000 |
Часто задаваемые вопросы
Почему выбран ВВГнг-LS, а не обычный ВВГ?
ВВГнг-LS при горении выделяет значительно меньше дыма (LS — Low Smoke) и не поддерживает горение при одиночной прокладке. Обязателен для монтажа в общественных зданиях, коридорах эвакуации, детских и медицинских учреждениях.
Какую мощность можно подключить на кабель 3х2,5 мм²?
При напряжении 220 В (одна фаза) — до 3,5 кВт (15-16 А, длительно). При трёхфазном включении (380 В) — до 5,5 кВт. Для точного расчёта учитывайте длину линии и способ прокладки.
Можно ли использовать кабель для подключения электроплиты?
Да, если мощность плиты не превышает 5 кВт (при однофазном включении). Для более мощных плит (7-10 кВт) используйте сечение 4 или 6 мм².
Кабель подходит для скрытой проводки под штукатуркой?
Да, ВВГнг-LS предназначен для стационарной прокладки в штукатурке, каналах и трубах. Убедитесь, что нет повреждений изоляции при затягивании.
Как соединять кабель между собой?
Рекомендуется использовать клеммные колодки Wago 221-413, гильзы ГСИ или обжимные наконечники НШВИ. Скрутка ПВХ изоляции запрещена ПУЭ.
Какой автомат ставить на кабель 3х2,5 мм²?
Для защиты от перегрузок обычно выбирают автомат на 16 А (характеристика C). Допускается 20 А, если кабель проложен открыто и нет снижения нагрузочной способности.
Что означает маркировка «нг-LS»?
«нг» — не распространяет горение при одиночной прокладке; «LS» — Low Smoke (низкое дымообразование). Такие кабели применяются в местах с повышенными требованиями к безопасности.
Какова реальная длина кабеля в бухте?
Заявленная длина 100 метров. По ГОСТ допускается отклонение -0,5% (до 0,5 м). Фактическая длина может незначительно отличаться в зависимости от завода.
Можно ли кабель прокладывать на улице?
Только в защищённых от солнца местах (в трубах, под навесом). Без УФ-защиты оболочка разрушается за 1-2 сезона. Для улицы применяйте кабель с усиленной оболочкой (например, ВВГнг-LS с защитой от УФ).
Почему вес бухты 18 кг, а в характеристиках написано 9 кг?
Вес 18 кг указан для бухты вместе с упаковкой и кабельной катушкой. Вес нетто (только кабель) ≈ 9 кг. В таблице приведён «масса упаковки» — 9 кг — это вес нетто самого кабеля (с округлением).
