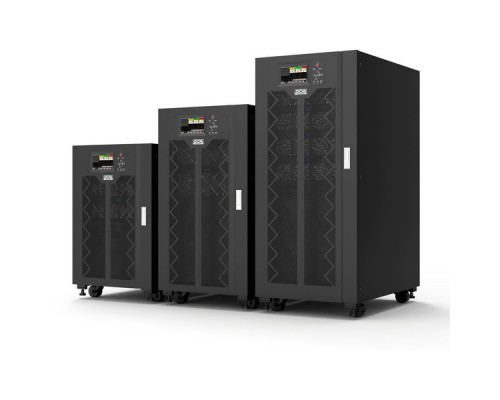

Источник бесперебойного питания Powercom Vanguard-II-33 VGD-II-180M33 — трёхфазный онлайн-ИБП мощностью 180 кВА / 180 кВт с коэффициентом мощности 1,0. Построен по модульной архитектуре: 6 силовых модулей по 30 кВт (VGD-II-PM30M) в одном шкафу. Бестрансформаторная IGBT-топология обеспечивает КПД до 96% в режиме двойного преобразования и до 99% в режиме высокой эффективности. Предназначен для защиты критичного оборудования ЦОД, промышленных объектов, медицинских учреждений и коммерческой инфраструктуры.
Максимальная надёжность и эффективность
ИБП Powercom Vanguard II 180M33 реализует технологию онлайн (двойного преобразования) с бестрансформаторным IGBT-инвертором. Это гарантирует стабильное выходное напряжение чистого синуса с THDv менее 1% при линейной нагрузке и менее 6% при нелинейной. Входной коэффициент мощности превышает 0,99, а THDi менее 3% — ИБП не создаёт помех в питающей сети.
Модульная конструкция 6×30 кВт
- 6 горячезаменяемых силовых модулей — каждый мощностью 30 кВт, объединённых в одном шкафу.
- Масштабирование без остановки — добавление или замена модулей производится «на ходу».
- Резервирование N+1 — при выходе одного модуля из строя нагрузка автоматически распределяется.
Высокий КПД и энергосбережение
В режиме двойного преобразования КПД превышает 96%, в режиме работы от батарей — также более 96%. Режим высокой эффективности (bypass) позволяет достичь КПД >99%, что существенно снижает затраты на электроэнергию.
Интеллектуальное управление и мониторинг
ИБП оснащён современными средствами контроля и удалённого администрирования.
Сенсорный экран и интерфейсы
- Сенсорный ЖК-дисплей — наглядное отображение параметров, событий и графиков.
- RS232, RS485, USB — для локального подключения.
- Слот для SNMP-адаптера — опционально устанавливается карта сетевого управления.
- Сухие контакты — для интеграции с внешними системами мониторинга.
Диагностика и оповещение
- Автоматическое тестирование батарей и компонентов.
- Журнал событий и аварийных сообщений.
- Удалённое управление через SNMP и программное обеспечение PowerPanel.
Дополнительные возможности и защита
Работа от батарей (Cold Start)
Запуск ИБП от батарей без наличия входного напряжения — для аварийного питания.
Функция плавного старта
Исключает броски тока при включении, продлевая срок службы компонентов.
Температурная компенсация заряда
Автоматическая корректировка напряжения заряда батарей в зависимости от температуры окружающей среды — увеличивает срок службы АКБ.
Параллельная работа
До 5 ИБП в параллельной системе обеспечивают суммарную мощность до 900 кВА с горячим резервированием.
Совместимое оборудование и аксессуары
Для полноценной работы и расширения функциональности Powercom VGD-II-180M33 рекомендуется использовать сертифицированные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Силовые модули 30 кВт | VGD-II-PM30M | Горячезаменяемые, 3U, 34 кг каждый |
| Внешние батарейные шкафы | Powercom VGD-II-BB, VGD-II-BB-xxx (под заказ) | Напряжение 480 VDC, ёмкость подбирается под нагрузку |
| SNMP-адаптер | Powercom SNMP-карта (опционально) | Для удалённого мониторинга по сети |
| Кабели и разъёмы | Силовые кабели 5-жильные (3Ph+N+PE), сечение под нагрузку | Входят в комплект поставки |
| Крепёжные комплекты | Не требуются (напольная установка) | — |
Аналоги Powercom Vanguard-II-33 VGD-II-180M33
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Powercom | Vanguard II VGD-II-150M33 | Аналогичная платформа, 150 кВт, меньше модулей |
| Powercom | Vanguard II VGD-II-210M33 | 210 кВт, 7 модулей по 30 кВт, та же линейка |
| APC by Schneider | Symmetra PX 160/160 kW | Модульная архитектура, масштабирование до 160 кВт, КПД >96% |
| Eaton | 93PS 150 кВт / 93PS 200 кВт | Онлайн-ИБП, модульный, IGBT, параллельная работа |
| Delta | Modulon DPH 150/180 кВт | Модульный, до 180 кВт, КПД до 97%, параллельное резервирование |
Рекомендация: При выборе аналога обращайте внимание на возможность горячей замены модулей, КПД в различных режимах, входной THDi и поддержку параллельной работы. Powercom VGD-II-180M33 предлагает оптимальное соотношение цены и надёжности для средних и крупных ЦОД.
Кому подойдёт Powercom Vanguard-II-33 VGD-II-180M33
Рекомендуется, если вам нужно:
- Надёжное питание для ЦОД, серверных или промышленного оборудования.
- Мощность 180 кВт с возможностью масштабирования до 900 кВт в параллель.
- Горячая замена модулей без отключения нагрузки.
- КПД >96% и режим высокой эффективности >99%.
- Удалённый мониторинг и управление (SNMP, RS232, USB).
Вероятно, не подойдёт, если:
- Требуется мощность менее 30 кВт — есть компактные модели.
- Нужна установка в стойку 19″ — этот ИБП напольный.
- Необходима встроенная батарея — VGD-II-180M33 использует внешние батарейные шкафы.
- Бюджет ограничен — стоит рассмотреть ИБП меньшей мощности или другие бренды.
Конструкция и условия эксплуатации
Напольный шкаф, IP20
Размеры 600×1100×1600 мм, вес 178 кг. Фронтальный доступ для обслуживания. Все разъёмы и элементы управления расположены спереди. Колёсная база для перемещения.
Рабочие условия
- Температура эксплуатации: от 0°C до +40°C
- Относительная влажность: 0–95% (без конденсации)
- Высота над уровнем моря: до 1000 м без снижения мощности, далее –1% на каждые 100 м до 2000 м
Устойчив к электростатическим разрядам и электромагнитным помехам (EN 50091-2).
Технические характеристики
| Модель | VGD-II-180M33 |
| Артикул | VGD-II-180M33 |
| Серия | Powercom Vanguard-II-33 |
| Топология | Онлайн (двойное преобразование) |
| Форм-фактор | Напольная установка |
| Силовой модуль | VGD-II-PM30M |
| Количество силовых модулей | 6 × 30 кВт |
| Мощность (ВА / Вт) | 180 000 / 180 000 |
| Коэффициент мощности | 1.0 |
| Входное напряжение | 220/380, 230/400, 240/415 (3Ph+N+PE) |
| Диапазон входного напряжения (полная нагрузка) | 304–478 В (фаза-фаза) |
| Диапазон входного напряжения (частичная нагрузка) | 228–478 В (фаза-фаза), линейное снижение мощности |
| Входная частота | 50 / 60 Гц |
| Диапазон частоты | от 40 до 70 Гц |
| Входной коэффициент мощности (полная нагрузка) | <0.99 |
| КНИ входного тока THDi (линейная нагрузка) | <3% |
| Топология инвертора | Бестрансформаторная, IGBT |
| Выходное напряжение | 220/380, 230/400, 240/415 (3Ph+N+PE) |
| Выходная частота | 50 / 60 Гц |
| Крест-фактор | 3:1 |
| КНИ выходного напряжения THDv (линейная нагрузка) | <1% |
| THDv (нелинейная нагрузка) | <6% (согласно IEC/EN62040-3) |
| Перегрузка инвертора | 100–110% : 60 мин; 110–125% : 10 мин; 125–150% : 1 мин; >150% : 200 мс |
| КПД в режиме двойного преобразования | >96% |
| КПД в режиме работы от батарей | >96% |
| КПД в режиме высокой эффективности | >99% |
| Тип батарей | VRLA (внешние) |
| Напряжение батарейной батареи | 480 VDC |
| Максимальный зарядный ток (на модуль) | 9.6 А |
| Мощность зарядного устройства | до 20% от мощности ИБП |
| Способ заряда | Плавающий с температурной компенсацией |
| Запуск от батарей (Cold Start) | Да |
| Функция плавного старта | Да |
| Масштабируемость на уровне кабинета | Да (6×30 кВт) |
| Масштабируемость на уровне системы | Да (параллельная работа до 5 ИБП) |
| Максимальная мощность параллельной системы | 900 кВА |
| Дисплей | Сенсорный ЖК |
| Интерфейсы | RS232, RS485, USB, сухие контакты, слот для SNMP |
| Уровень шума (100% нагрузка) | 65 дБ |
| Уровень шума (45% нагрузка) | 62 дБ |
| Степень защиты оболочки | IP20 |
| Размеры кабинета (Ш×Г×В) | 600 × 1100 × 1600 мм |
| Вес кабинета | 178 кг |
| Высота модуля | 3U |
| Размеры модуля (Ш×Г×В) | 460 × 790 × 134 мм |
| Вес модуля | 34 кг |
| Диапазон рабочих температур | 0 … +40 °C |
| Отн. влажность при эксплуатации | 0 – 95% (без конденсации) |
| Высота над уровнем моря (без снижения мощности) | <1000 м |
| Диапазон температур хранения | –40 … +70 °C |
| Производитель | Powercom |
Часто задаваемые вопросы
Какие задачи решает ИБП Powercom VGD-II-180M33?
Предназначен для защиты критичного оборудования: ЦОД, серверные, медицинские аппараты, промышленные контроллеры, телекоммуникационные узлы. Обеспечивает стабильное питание 180 кВт с возможностью масштабирования.
Сколько силовых модулей входит в комплект?
6 модулей по 30 кВт каждый (суммарно 180 кВт). Все модули горячезаменяемые. При необходимости можно работать с одним резервным модулем (N+1).
Можно ли подключать внешние батареи?
Да, ИБП использует внешние батарейные шкафы напряжением 480 VDC. Внутренние батареи не предусмотрены. Это позволяет гибко выбирать ёмкость под требуемое время автономии.
Поддерживает ли ИБП параллельную работу?
Да, до 5 ИБП в параллельной системе, суммарная мощность до 900 кВА. Возможно резервирование N+1 или N+X.
Как осуществляется мониторинг и управление?
Через сенсорный экран на корпусе, а также удалённо по RS232, RS485, USB, сухим контактам. Опционально устанавливается SNMP-карта для интеграции в сеть.
Какой КПД в разных режимах?
В режиме двойного преобразования >96%, в режиме работы от батарей >96%, в режиме высокой эффективности (bypass) >99%.
Возможен ли запуск ИБП без входного напряжения?
Да, функция Cold Start позволяет включить ИБП от батарей при отсутствии входной сети.
Каков уровень шума при работе?
При 100% нагрузке — 65 дБ, при 45% нагрузке — 62 дБ. Установка в отдельном техническом помещении рекомендуется.
Какие габариты и вес?
Шкаф 600×1100×1600 мм, вес 178 кг. Каждый силовой модуль 3U — 460×790×134 мм, вес 34 кг.
Какая степень защиты корпуса?
IP20 — защита от попадания твердых предметов размером более 12 мм, не защищает от влаги. Подходит для установки в чистых, сухих помещениях.
