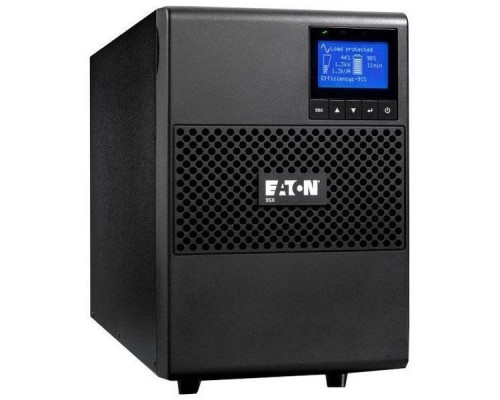

Eaton 9SX 700i (артикул 9SX700I) — источник бесперебойного питания с онлайн-топологией (двойное преобразование) мощностью 700 ВА / 630 Вт. Обеспечивает чистую синусоиду, стабилизацию напряжения и защиту от всех видов помех и перебоев. Благодаря технологии online ИБП мгновенно переключается на аккумуляторы при пропадании сети, не создавая задержки. Корпус чёрного цвета, предназначен для установки в стойку 19" (2U) или использования как напольный. Идеален для серверного оборудования, сетевых устройств, медицинской аппаратуры и критичных нагрузок.
Онлайн-топология и стабильное питание
Eaton 9SX 700i использует технологию двойного преобразования (online): входное переменное напряжение преобразуется в постоянное, которое затем инвертируется обратно в чистую синусоиду. Это полностью изолирует нагрузку от скачков, шумов, просадок и искажений сети.
Выходная мощность 630 Вт (700 ВА)
- Мощность 700 ВА / 630 Вт — рассчитана на современные серверы, коммутаторы, рабочие станции.
- Чистая синусоида на выходе — поддерживает любое оборудование с активным PFC, чувствительную электронику.
- Расширенный диапазон входного напряжения (без перехода на батарею) — от 140 до 300 В, экономит ресурс аккумуляторов.
Интеллектуальное управление аккумуляторами
Встроенные свинцово-кислотные герметичные батареи (12 В / 9 А·ч) обеспечивают типовое время работы при полной нагрузке около 5–7 минут. При подключении дополнительных батарейных модулей (EBM) время автономии можно увеличить до нескольких часов. ИБП поддерживает горячую замену батарей.
Управление и контроль
Полный мониторинг и настройка через LCD-дисплей, ПО Eaton Intelligent Power Manager (IPM) и опциональные SNMP-карты.
Интерактивный LCD-дисплей
- Многоязычный интерфейс — отображение состояния, параметров сети и батарей.
- Настройка параметров (выходного напряжения, чувствительности, режимов экономии).
- Журнал событий — просмотр последних аварий и переключений.
Программное обеспечение и мониторинг
- Eaton Intelligent Power Manager (IPM) — мониторинг, автоматическое выключение ОС, управление нагрузкой.
- Поддержка SNMP (с опциональной картой) — интеграция с системами управления ИТ-инфраструктурой.
- USB, RS-232 порты — прямое подключение к серверу или ПК.
Защита и безопасность
Автоматический байпас (при перегрузке или неисправности), защита от глубокого разряда батарей, защита от короткого замыкания и импульсных перенапряжений (встроенный фильтр).
Дополнительные функции и аксессуары
Горячая замена батарей
Модуль батарей заменяется без отключения ИБП от нагрузки — оборудование продолжает питаться от сети через байпас или инвертор.
Возможность подключения внешних батарейных модулей (EBM)
До 4 дополнительных модулей Eaton 9SX EBM 24V — для увеличения времени автономии до нескольких часов в зависимости от нагрузки.
Режимы работы
- Online (двойное преобразование) — максимальная защита.
- High Efficiency (экономичный) — КПД до 98% при низких нагрузках.
- Converter mode — стабилизация частоты и напряжения.
Выходные розетки
8 розеток IEC C13 (на задней панели) с возможностью отключения отдельных групп (выходные группы могут программироваться).
Совместимые аксессуары и модули
Для максимальной гибкости Eaton 9SX 700i поддерживает широкий спектр опциональных устройств.
| Тип аксессуара | Модель / спецификация | Назначение |
|---|---|---|
| Внешний батарейный модуль (EBM) | 9SX EBM 24V (арт. 9SXEBM24) | Увеличение времени автономии до 4 дополнительных модулей |
| SNMP/Web-карта | Network Card-MS (арт. NETWORK-MS) | Удалённый мониторинг по SNMP, email-оповещения |
| Коммуникационные интерфейсы | USB-кабель, RS-232 (в комплекте), релейный контакт | Прямое управление и аварийные сигналы |
| Кабели питания | IEC C13 – CEE 7/7 (Schuko), C13 – IEC C14, C13 – NEMA | Подключение к разным розеткам (входит 1 кабель) |
| Комплект для монтажа в стойку | Входит в комплект (крепёжные уголки, винты) | Установка в 19" стойку высотой 2U |
Аналоги Eaton 9SX 700i
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Eaton | 9SX 1000i (1000 ВА / 900 Вт) | Более высокая мощность, большее время работы при той же нагрузке, аналогичный форм-фактор. |
| Eaton | 5SC 700i (700 ВА / 500 Вт) | Линейно-интерактивная топология, дешевле, меньше защита. |
| APC | SRC1000XLI (1000 ВА / 900 Вт) | Онлайн ИБП с аналогичными функциями, большая мощность, но дороже. |
| APC | SM700I (700 ВА / 500 Вт) | Smart-UPS онлайн, меньше мощность, чистая синусоида. |
| Tripp Lite | SU700XL (700 ВА / 600 Вт) | Онлайн, возможность подключения дополнительных батарей, цена ниже. |
| PowerWalker | VFI 1000 T (1000 ВА / 900 Вт) | Онлайн, увеличенная мощность, встроенный SNMP, бюджетная цена. |
Рекомендация: При выборе аналога обращайте внимание на выходную мощность, топологию (только онлайн обеспечивает полную защиту) и возможность установки дополнительных батарейных модулей. Eaton 9SX 700i выгодно отличается высоким КПД и управлением через LCD.
Кому подойдёт Eaton 9SX 700i
Рекомендуется, если вам нужно:
- Защитить критическое оборудование: серверы, сетевые хранилища, медицинские приборы.
- Получить непрерывное питание с нулевым временем переключения (онлайн).
- Управлять питанием удалённо через ПО или SNMP.
- Увеличивать время автономии внешними батарейными модулями.
- Разместить ИБП в стойку 19" (компактный 2U).
Вероятно, не подойдёт, если:
- Необходима мощность выше 700 ВА — рассмотрите Eaton 9SX 1000i или 1500i.
- Нет требований к чистой синусоиде (дешёвые блоки питания) — можно использовать линейно-интерактивный ИБП (Eaton 5SC).
- Бюджет ограничен, и онлайн-топология не оправдана (офисная техника без серверов).
- Нужно питать оборудование с большим пусковым током (лазерные принтеры) — лучше взять ИБП с большим запасом мощности.
Конструкция и условия эксплуатации
Корпус 2U, монтаж в стойку или отдельностоящий
Размеры 440×440×86 мм, вес 27 кг (с батареями). Металлический корпус чёрного цвета, съёмные боковые панели для обслуживания. Вентилятор с регулировкой скорости (низкий уровень шума).
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (рекомендуется 20–25°C для максимального срока службы батарей).
- Хранение: от -20°C до +50°C (батареи отсоединены).
- Влажность: 5–95% (без конденсата).
Может устанавливаться в серверных, дата-центрах, офисах и производственных помещениях с контролируемым климатом.
Технические характеристики
| Модель | Eaton 9SX 700i |
| Артикул | 9SX700I |
| Вендор | EATON |
| Тип ИБП | Online (двойное преобразование) |
| Серия | 9SX |
| Мощность (ВА) | 700 ВА |
| Мощность (Вт) | 630 Вт |
| Форм-фактор | 19" стойка 2U / напольный |
| Выходное напряжение | 220/230/240 В (настраивается) |
| Частота | 50/60 Гц (автовыбор или настройка) |
| Форма выходного сигнала | Чистая синусоида |
| Время переключения | 0 мс (онлайн) |
| Тип батарей | Свинцово-кислотные герметичные, 12 В / 9 А·ч |
| Количество батарей | 2 шт. внутренние |
| Горячая замена батарей | Да |
| Внешние батарейные модули | До 4 шт. (9SX EBM 24V) |
| Выходные разъёмы | 8× IEC C13 |
| Интерфейсы | USB, RS-232, релейный контакт, слот для SNMP-карты |
| LCD дисплей | Да (многоязычный) |
| КПД в режиме онлайн | до 98% (режим High Efficiency) |
| Входной диапазон (без батареи) | 140–300 В (50% нагрузки) / 180–280 В (100% нагрузки) |
| Защита | Автоматический байпас, от перенапряжений, от короткого замыкания, защита от глубокого разряда |
| Уровень шума | < 45 дБ (на расстоянии 1 м) |
| Размеры (Ш×Г×В) | 440×440×86 мм |
| Вес нетто | 27 кг |
| Цвет корпуса | чёрный |
| Срок гарантии | 24 мес. |
| Условия эксплуатации | 0..+40°C, влажность 5–95% |
| Условия хранения | -20..+50°C |
| Сертификаты | CE, IEC 62040-1, IEC 62040-2 |
Часто задаваемые вопросы
Как подключить Eaton 9SX 700i к серверу?
Используйте входящий в комплект USB-кабель (или RS-232). Установите ПО Eaton Intelligent Power Manager – оно автоматически распознаёт ИБП и позволяет настроить автоматическое завершение работы ОС.
Можно ли заменять батареи без отключения оборудования?
Да, ИБП поддерживает горячую замену. Снимите переднюю панель, извлеките модуль батарей (ИБП продолжает работать от сети через встроенный байпас). Установите новый модуль.
Сколько дополнительных батарейных модулей можно подключить?
До 4 модулей 9SX EBM 24V (арт. 9SXEBM24). Они подключаются по цепочке через специальный кабель – время автономии возрастает примерно на 30–40 минут на каждый модуль при полной нагрузке.
Поддерживает ли ИБП защиту от скачков напряжения и импульсных помех?
Да, встроенный EMI/RFI фильтр подавляет импульсные помехи. Онлайн-топология дополнительно стабилизирует и очищает синусоиду.
Какой максимальный входной ток у этого ИБП?
При полной нагрузке входной ток составляет около 6 А при 230 В. Для подключения используйте кабель с сечением провода не менее 1,5 мм².
Работает ли Eaton 9SX 700i с генератором?
Да, благодаря широкому диапазону входного напряжения (140–300 В) и допустимым отклонениям частоты (±5%) ИБП корректно работает с большинством генераторов. Рекомендуется настроить чувствительность.
Можно ли удалённо управлять питанием розеток?
Да, с помощью опциональной SNMP/Web-карты (Network Card-MS) вы можете отключать отдельные группы розеток через веб-интерфейс или по расписанию. Группы розеток настраиваются через ПО.
На сколько времени хватит батарей при нагрузке 300 Вт?
Приблизительно 12–15 минут. При подключении одного внешнего EBM время увеличится до 30–40 минут. Точные данные можно получить из калькулятора времени работы на сайте Eaton.
Используются ли в ИБП стандартные батареи?
Внутренние батареи – свинцово-кислотные AGM 12 В / 9 А·ч, нестандартного форм-фактора. Заменяются строго на оригинальные модули Eaton (арт. 9SX700I-KIT).
Какой уровень шума у ИБП?
Около 45 дБ (измерено на расстоянии 1 м) – сравним с тихим разговором или работой обычного офисного кондиционера. Вентилятор регулирует скорость в зависимости от температуры.
