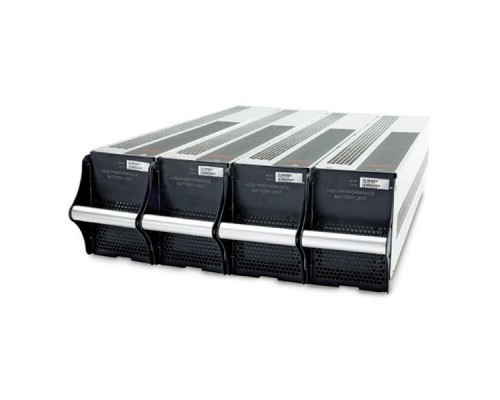

APC Symmetra PX SYBT9-B4 — высокопроизводительный батарейный модуль для ИБП серии Symmetra PX мощностью до 160 кВт. Разработан для обеспечения резервного питания критических нагрузок в центрах обработки данных, телекоммуникационных узлах и крупных промышленных объектах. Модуль включает современные литий-ионные аккумуляторы, обеспечивающие длительный срок службы, высокую плотность энергии и снижение требований к обслуживанию. Артикул SYBT9-B4, производитель APC, гарантия 24 месяца.
Высокая эффективность и надёжность
Батарейный модуль SYBT9-B4 использует передовую аккумуляторную технологию, которая обеспечивает стабильную работу в широком диапазоне условий. Модуль оптимизирован для параллельной работы в конфигурациях с избыточностью N+1, что позволяет гарантировать бесперебойное питание даже при отказе одного из элементов.
Ключевые особенности
- Литий-ионные аккумуляторы — высокая энергоёмкость, долгий цикл жизни, отсутствие эффекта памяти.
- Модульная конструкция — простая установка и замена «горячим» способом без отключения ИБП.
- Встроенная система управления батареями (BMS) — мониторинг состояния каждой ячейки, защита от перегрева и глубокого разряда.
Совместимость и интеграция
Модуль полностью совместим с ИБП APC Symmetra PX 160 кВт и может использоваться как в новых установках, так и для модернизации существующих систем. Возможно объединение до 10 батарейных модулей в один массив для увеличения времени автономной работы.
Безопасность и мониторинг
Встроенная BMS обеспечивает автоматическое выравнивание заряда, защиту от короткого замыкания и перегрузки. Модуль передаёт диагностическую информацию на контроллер ИБП через цифровую шину, что позволяет удалённо контролировать состояние батарейной системы.
- Защита от глубокого разряда — продлевает срок службы аккумуляторов.
- Компенсация температуры — автоматическая корректировка напряжения заряда при изменении температуры окружающей среды.
- Интеграция с APC NetBotz и StruxureWare — централизованный мониторинг через систему управления зданием.
Совместимое оборудование и аксессуары
Для работы с SYBT9-B4 рекомендуется использовать штатные компоненты APC Symmetra PX. Ниже приведены основные сопутствующие позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| ИБП Symmetra PX | APC Symmetra PX 160 кВт (SY160K160H, SY160K160H-PHC и др.) | Базовая платформа для установки модуля |
| Дополнительные батарейные модули | APC SYBT9-B4 (тот же тип, до 10 шт. в параллель) | Увеличение времени автономии |
| Кабель подключения к ИБП | Входит в комплект поставки модуля (DC-шина) | Для горячей замены |
| Системы мониторинга | APC NetBotz Rack Monitor 450, APC Network Management Card | Удалённое управление и оповещение |
| Инструменты для монтажа | Комплект винтов и направляющих (включён в ИБП) | Дополнительно не требуется |
Аналоги APC Symmetra PX SYBT9-B4
Если модель недоступна или требуется альтернатива с похожими характеристиками, рассмотрите следующие варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| APC | SYBT9-B3 (предыдущая версия) | Меньшая ёмкость, свинцово-кислотные батареи (VRLA), более длительное время заряда |
| APC | Symmetra PX Battery Pack SYBT9-B5 | Увеличенная ёмкость, совместимость с теми же ИБП, более высокая цена |
| Eaton | Eaton 9PX Battery Pack (EBM48V) | Для ИБП Eaton 9PX, литий-ионный, меньший форм-фактор, не подходит для Symmetra PX |
| Schneider Electric | Galaxy VS Battery Cabinet (GVSBATxx) | Для ИБП Galaxy VS, литий-ионные, аналогичная философия, но другой разъём и протокол |
| Vertiv | Vertiv Liebert Precision Battery Rack (LBR-Li-48) | Для ИБП Liebert, масштабируемая архитектура, совместимость с Symmetra PX только через конвертер |
Рекомендация: При замене батарей в Symmetra PX 160 кВт предпочтительно использовать оригинальные модули APC SYBT9-B4 для гарантии совместимости и сохранения гарантии на ИБП. Альтернативные модели требуют дополнительной проверки механических и электрических интерфейсов.
Кому подойдёт APC Symmetra PX SYBT9-B4
Рекомендуется, если вам необходимо:
- Обеспечить резервное питание ЦОД, серверной или промышленного оборудования на базе ИБП Symmetra PX (160 кВт).
- Заменить старые свинцово-кислотные аккумуляторы на современные литий-ионные с большим сроком службы.
- Увеличить время автономии существующей системы с возможностью горячей замены.
- Получить встроенный мониторинг состояния батарей и удалённое управление.
- Снизить затраты на обслуживание: литий-ионные модули не требуют долива воды и имеют меньший саморазряд.
Вероятно, не подойдёт, если:
- ИБП не относится к серии Symmetra PX (необходима проверка совместимости).
- Требуется батарейный модуль для ИБП малой мощности (до 10 кВт) – есть более компактные решения.
- Вы ищете самое дешёвое решение – литий-ионные модули дороже свинцово-кислотных аналогов.
- Нет потребности в высокой плотности энергии и длительном сроке жизни (например, временное резервирование на 1-2 года).
Конструкция и условия эксплуатации
Модульное исполнение, 2U
Размеры 430?600?88 мм (2U), вес около 35 кг. Корпус из стали с порошковой окраской, передняя панель с вентиляционными отверстиями и индикацией состояния. Устанавливается в специальные отсеки ИБП Symmetra PX без дополнительных креплений.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (рекомендуемый оптимум +20…+25°C)
- Хранение: от -15°C до +50°C
- Влажность: 5–95% без конденсации
Литий-ионные аккумуляторы менее чувствительны к перепадам температур, чем свинцово-кислотные, но для максимального срока службы рекомендуется поддерживать стабильный климат в серверной.
Технические характеристики
| Модель | APC Symmetra PX SYBT9-B4 |
| Артикул | SYBT9-B4 |
| Вендор | APC (Schneider Electric) |
| Для моделей ИБП | Symmetra PX 160 кВт |
| Тип аккумуляторов | Литий-ионный (LiFePO₄) |
| Ёмкость (энергия) | 9,6 кВт·ч (при номинальном напряжении 240 В DC) |
| Номинальное напряжение | 240 В постоянного тока |
| Максимальный ток заряда | 40 А |
| Максимальный ток разряда | 60 А (кратковременный до 80 А) |
| Количество параллельных модулей | до 10 шт. на одну шину ИБП |
| Система управления BMS | Встроенная, с CAN-интерфейсом для связи с ИБП |
| Защиты | От короткого замыкания, перегрева, глубокого разряда, переполюсовки |
| Индикация | 3 светодиода: работа/заряд/ошибка |
| Габариты (Ш?Г?В) | 430?600?88 мм (2U) |
| Вес нетто | 35 кг |
| Размер упаковки (Ш?Г?В) | 520?700?200 мм |
| Вес брутто | 40 кг |
| Класс защиты корпуса | IP20 |
| Срок гарантии | 24 месяца |
| Диапазон рабочих температур | 0…+40°C |
| Диапазон температур хранения | -15…+50°C |
| Относительная влажность при эксплуатации | 5–95% |
| Производитель | APC / Schneider Electric |
| Страна происхождения | США / Венгрия (зависит от партии) |
Часто задаваемые вопросы
Для каких именно ИБП подходит SYBT9-B4?
Модуль совместим с ИБП APC Symmetra PX мощностью 100, 150, 160 кВт, которые имеют соответствующий отсек для батарейного модуля. Убедитесь, что в спецификации вашего ИБП указана поддержка SYBT9-B4.
Можно ли заменять модуль «горячим» способом (без выключения ИБП)?
Да, конструкция предусматривает горячее подключение/отключение. ИБП продолжает работать от других модулей или сети, пока вы заменяете неисправный блок.
Какое время автономии даёт один модуль?
Время зависит от нагрузки. Например, при нагрузке 30 кВт один модуль (9,6 кВт·ч) обеспечит около 12-15 минут работы. Для увеличения времени подключайте дополнительные модули параллельно.
Нужно ли специальное обучение для замены?
Нет, замена аналогична замене стандартного батарейного блока: открутить винты, вынуть старый, вставить новый. Подробная инструкция вложена в комплект.
Поддерживает ли модуль связь с системой мониторинга?
Да, через цифровую шину CAN модуль передаёт данные о напряжении, температуре, уровне заряда на контроллер ИБП. Информация доступна через интерфейсы ИБП (SNMP, веб-интерфейс).
Какой срок службы литий-ионных аккумуляторов?
При эксплуатации в рекомендованном температурном режиме и стандартных циклах заряд/разряд – 10-15 лет, что в 2-3 раза дольше, чем у свинцово-кислотных.
Входит ли модуль в гарантию на ИБП?
Гарантия на модуль составляет 24 месяца с момента покупки. При установке в ИБП, находящийся на гарантии, гарантийные условия не ухудшаются.
Можно ли устанавливать модули разного номинала?
Рекомендуется использовать только одинаковые модули SYBT9-B4 в одном массиве. Смешивание с другими типами (например, SYBT9-B3) не поддерживается из-за разных протоколов BMS.
Какой вес одного модуля? Требуется ли специальная тележка для установки?
Вес – 35 кг. Установка в стойку ИБП обычно выполняется вручную двумя людьми. Для перемещения на большие расстояния рекомендуется использовать тележку для серверного оборудования.
Есть ли у модуля защита от перегрузки?
Да, BMS автоматически отключает модуль при превышении допустимого тока разряда или при критических температурах. После остывания или снятия перегрузки модуль восстанавливает работу.
