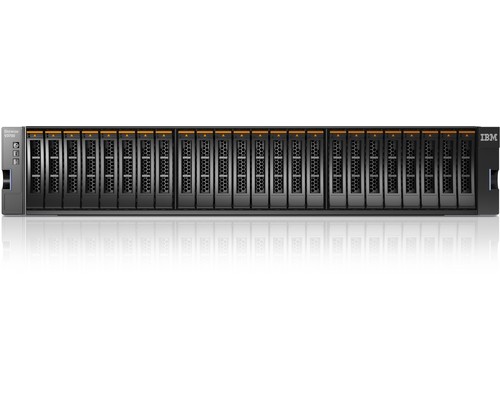

Дисковая полка расширения IBM Storwize V3700 2.5" 24 диска SAS RAID 0,1,5,6 (арт. 6099SEU) — высокопроизводительная система хранения данных начального уровня, предназначенная для расширения ёмкости существующего массива Storwize V3700 или построения автономной дисковой полки. Поддерживает до 24 накопителей Serial Attached SCSI (SAS) форм-фактора 2.5 дюйма, обеспечивая максимальный объём до 28,8 ТБ. Реализована поддержка уровней RAID 0, 1, 5, 6, что позволяет гибко балансировать между производительностью и отказоустойчивостью. Корпус высотой 2U монтируется в стандартную 19-дюймовую стойку, оснащён двумя резервируемыми блоками питания 405 Вт. Идеальное решение для виртуализации, баз данных, файловых серверов и сред с интенсивным вводом-выводом.
Высокая ёмкость и надёжность хранения
Дисковая полка IBM Storwize V3700 6099SEU обеспечивает до 28,8 ТБ полезного пространства при установке 24 накопителей SAS 1,2 ТБ. Поддерживаются как жёсткие диски (HDD), так и твердотельные накопители (SSD) с интерфейсом SAS 12 Гбит/с. Благодаря архитектуре без единой точки отказа и резервированным компонентам (блоки питания, вентиляторы) система гарантирует непрерывную работу критических приложений.
24 отсека для накопителей 2.5" SAS
- Горячая замена дисков — замена неисправного накопителя без остановки системы.
- Поддержка HDD и SSD — позволяет создавать многоуровневые пулы хранения (tiering) для оптимизации производительности.
- Интерфейс SAS 12 Гбит/с — высокая пропускная способность для работы с большими объёмами данных.
Гибкие уровни RAID
Поддерживаются RAID 0 (чередование), RAID 1 (зеркало), RAID 5 (одинарная чётность) и RAID 6 (двойная чётность). Это позволяет выбрать оптимальное сочетание скорости и защиты данных для конкретной задачи. Например, RAID 5/6 рекомендуется для хранения баз данных, а RAID 1 — для критически важных систем.
Управление и подключение
Дисковая полка интегрируется в существующую инфраструктуру через интерфейс iSCSI или прямое SAS-подключение к контроллеру Storwize V3700. Управление осуществляется через фирменное программное обеспечение IBM.
Инструменты управления
- IBM Storage Manager — централизованное управление массивами, мониторинг состояния и настройка RAID.
- Web-интерфейс — удобное администрирование через браузер.
- CLI — командная строка для автоматизации и тонкой настройки.
- Поддержка SNMP — интеграция с системами мониторинга.
Протоколы подключения
- iSCSI — подключение по IP-сети, простота развёртывания.
- SAS 12 Гбит/с — прямое подключение к контроллеру для максимальной производительности.
Безопасность данных
Поддержка уровней RAID с чётностью, горячие резервные диски (hot spare), функция автоматического восстановления (rebuild) после замены диска. Возможность шифрования данных на уровне накопителей (SED).
Дополнительные возможности и архитектура
Резервирование компонентов
Два блока питания 405 Вт с возможностью горячей замены, резервированные вентиляторы. Это обеспечивает бесперебойную работу даже при отказе одного из элементов.
Поддержка дисков разных производителей
Совместимость с накопителями IBM, а также сертифицированными дисками сторонних вендоров (Seagate, Western Digital, Toshiba) при условии соответствия спецификациям SAS.
Управление энергопотреблением
Функции MAID (Massive Array of Idle Disks) позволяют снижать энергопотребление, отключая неиспользуемые диски.
Совместимое оборудование и аксессуары
Для корректной работы IBM Storwize V3700 6099SEU рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Жёсткие диски SAS 2.5" | IBM 1.2TB 10K SAS, 900GB 10K SAS, 600GB 15K SAS; Seagate Exos 7E10; WD Gold 2.5" SAS | Обязательно с интерфейсом SAS 12 Гбит/с |
| Твердотельные накопители SAS 2.5" | IBM 400GB/800GB SAS SSD; Samsung PM1653; Kioxia CM6-V | Для кэширования и высокопроизводительных пулов |
| Кабели SAS (внешние) | IBM Cable SAS 0.5m/1m/3m (мини-SAS HD — мини-SAS HD) | Для подключения к контроллеру Storwize V3700 |
| Оптические модули SFP+ (для iSCSI) | Cisco SFP-10G-SR, Intel FTLX8571D3BCV, IBM 49Y4244 | При использовании iSCSI через 10GbE |
| Блоки питания (запасные) | IBM 405W AC FRU 00YJ246 (взаимозаменяемые) | Горячая замена, для резервирования |
| Крепления для стойки | Входят в комплект (19", 2U) | Дополнительные полки и кабель-менеджмент заказываются отдельно |
Аналоги IBM Storwize V3700 6099SEU
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| IBM | Storwize V3700 6099S2U (22 диска, 3.5") | Меньшая плотность, поддержка 3,5" дисков, до 60 ТБ, аналогичный функционал. |
| DELL | PowerVault ME4024 (24x2.5" SAS) | 24 диска 2.5", SAS 12 Гбит/с, RAID 0/1/5/6, iSCSI, два контроллера, бюджетный конкурент. |
| HPE | StoreVirtual 4330 (20x2.5" SAS) | 20 дисков, iSCSI, software-defined, поддержка RAID 5/6/10, виртуализация. |
| Lenovo | ThinkSystem DE240S (24x2.5" SAS) | 24 диска 2.5", SAS 12 Гбит/с, два активных контроллера, RAID 0/1/5/6/10, iSCSI. |
| NetApp | E-Series EF280 (24x2.5" SAS) | 24 диска 2.5", высокая производительность, двойной контроллер, RAID 5/6, поддержка SSD. |
| Fujitsu | ETERNUS JX40 (24x2.5" SAS) | 24 отсека, SAS 12 Гбит/с, два контроллера, RAID 0/1/5/6/10, iSCSI. |
Рекомендация: При выборе аналога обращайте внимание на количество контроллеров, уровни RAID, тип интерфейса (iSCSI / SAS) и максимальную ёмкость. Для виртуализации и СУБД предпочтительны модели с двумя активными контроллерами (DELL ME4024, Lenovo DE240S).
Кому подойдёт IBM Storwize V3700 6099SEU
Рекомендуется, если вам нужно:
- Расширить существующую систему хранения Storwize V3700.
- Построить отказоустойчивый массив с RAID 5/6 для баз данных или файловых серверов.
- Использовать 24 диска 2.5" в компактном корпусе 2U.
- Гарантированная совместимость с IBM-экосистемой и поддержка.
- Горячая замена дисков и блоков питания для минимального простоя.
Вероятно, не подойдёт, если:
- Требуется массив с интерфейсом FC (Fibre Channel) — эта модель поддерживает только iSCSI и SAS.
- Необходимо более 24 дисков в одном корпусе — обратите внимание на Storwize V5000.
- Бюджет очень ограничен — можно рассмотреть DELL PowerVault ME4022 (24x3.5").
- Не нужны уровни RAID — достаточно простой дисковой полки без контроллера.
Конструкция и условия эксплуатации
Металлический корпус 2U
Размеры 483?556?87 мм, вес 17,8 кг (без дисков). Монтируется в стандартную 19-дюймовую стойку. Вентиляторная система охлаждения с низким уровнем шума, резервированные вентиляторы.
Диапазон рабочих температур
- Эксплуатация: от +10°C до +35°C
- Хранение: от -10°C до +50°C
- Относительная влажность при работе: 10–90% (без конденсата)
- Относительная влажность при хранении: 20–80% (без конденсата)
Предназначена для установки в серверных помещениях с контролируемым климатом. Соответствует стандартам качества IBM.
Технические характеристики
| Модель | IBM Storwize V3700 6099SEU |
| Артикул | 6099SEU |
| Тип устройства | Дисковая полка расширения (JBOD) |
| Форм-фактор | 2U, стоечное исполнение (19") |
| Количество отсеков для дисков | 24 (с горячей заменой) |
| Форм-фактор накопителей | 2.5 дюйма |
| Тип поддерживаемых накопителей | HDD & SSD (SAS 12 Гбит/с) |
| Максимальный объём хранения | 28,8 ТБ (при использовании дисков 1,2 ТБ) |
| Поддерживаемые уровни RAID | 0, 1, 5, 6 |
| Интерфейс подключения | SAS 12 Гбит/с (mini-SAS HD), iSCSI (опционально) |
| Количество блоков питания | 2 (горячая замена, резервирование) |
| Мощность одного блока питания | 405 Вт |
| Входящее напряжение | 100–240 В AC, 50–60 Гц |
| Охлаждение | 2 резервируемых вентилятора с горячей заменой |
| Габариты (Ш x Г x В) | 483 x 556 x 87 мм |
| Вес нетто (без дисков) | 17,8 кг |
| Диапазон температур эксплуатации | +10°C до +35°C |
| Диапазон температур хранения | -10°C до +50°C |
| Влажность при эксплуатации | 10–90% (без конденсата) |
| Влажность при хранении | 20–80% (без конденсата) |
| Производитель | IBM |
Часто задаваемые вопросы
Для каких задач используется IBM Storwize V3700 6099SEU?
Для расширения ёмкости СХД Storwize V3700, а также в качестве автономной дисковой полки для хранения резервных копий, архивов, видео, баз данных и виртуальных машин. Подходит для среднего и крупного бизнеса.
Какие уровни RAID поддерживаются?
Поддерживаются RAID 0, 1, 5, 6. Рекомендуется использовать RAID 5 или 6 для отказоустойчивости, RAID 0 только для некритичных данных. RAID 1 используется для зеркалирования.
Можно ли установить диски сторонних производителей?
Да, при условии, что они соответствуют спецификациям SAS 12 Гбит/с и имеют сертификацию IBM или совместимы по прошивке. Рекомендуется использовать диски из списка совместимости IBM.
Как подключается полка к Storwize V3700?
Через интерфейс mini-SAS HD с помощью внешних SAS-кабелей. Подключение возможно к одному или двум контроллерам для отказоустойчивости.
Нужен ли отдельный контроллер?
Полка поставляется без контроллера — она предназначена для подключения к контроллеру Storwize V3700 (или аналогичному). Если у вас нет Storwize V3700, потребуется приобрести контроллерный модуль отдельно.
Сколько дисков можно установить одновременно?
До 24 накопителей форм-фактора 2.5" с интерфейсом SAS. Все диски поддерживают горячую замену.
Какая общая ёмкость максимальна?
Максимальный объём хранения составляет 28,8 ТБ при установке 24 дисков по 1,2 ТБ. При использовании SSD большей ёмкости (например, 1,92 ТБ) общий объём может быть увеличен.
Какие условия эксплуатации?
Температура от +10 до +35 °C, влажность 10–90% без конденсата. Устанавливается в серверных стойках с вентиляцией.
Поддерживает ли полка iSCSI?
Да, опционально через дополнительный контроллер iSCSI. Базовая версия использует SAS-подключение.
Можно ли монтировать полку в стойку?
Да, это стандартный 19-дюймовый корпус высотой 2U. Крепления входят в комплект.
