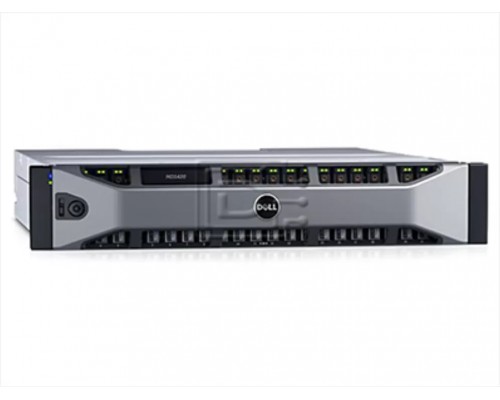

Дисковая полка расширения Dell Compellent SC220 (артикул Dell Compellent SC220) — это 24-дисковое SAS-хранилище формата 2.5 дюйма, предназначенное для масштабирования систем хранения данных Dell Compellent SC4020 и других совместимых контроллеров. Обеспечивает горячее подключение до 24 накопителей SAS (6 Гбит/с) с поддержкой смешанных конфигураций SSD, HDD 10K/15K RPM, что позволяет гибко наращивать ёмкость, производительность и уровень надёжности без остановки сервиса. Полка оснащена дублированными модулями управления (IOM) и источниками питания, гарантируя отказоустойчивость корпоративного уровня.
Архитектура и производительность
SC220 спроектирована для работы в составе флэш- и гибридных сред. Два модуля ввода-вывода (SAS 6 Гбит/с) обеспечивают подключение к активным контроллерам СХД по схеме dual-path, что гарантирует высокую пропускную способность и отказоустойчивость. Каждая полка может быть расширена до 24 дисков, а в цепочке допускается до 10 полок (последовательное подключение через SAS).
Поддерживаемые накопители
- SSD (eMLC, RI) — для высокопроизводительных и кэширующих пулов.
- SAS HDD 10K RPM — оптимальный баланс ёмкости и скорости.
- SAS HDD 15K RPM — максимальная производительность на традиционных дисках.
- NL-SAS HDD — для высокоёмких архивов и резервного копирования (по спецификации Dell Compellent).
Общая максимальная сырая ёмкость полки (на 24 диска по 2.5″) — до 76,8 ТБ при использовании дисков 3,2 ТБ, что позволяет строить системы хранения до нескольких петабайт в связке с контроллером SC4020.
Управление и мониторинг
Полка не требует отдельной конфигурации — все настройки и мониторинг выполняются централизованно через интерфейс управления СХД Dell Compellent (SC4020). Поддерживаются:
- Автоматическое обнаружение полки при подключении (plug-and-play).
- Мониторинг состояния дисков, температуры, вентиляторов и блоков питания через Storage Center (SCOS).
- Горячая замена дисков без отключения системы.
- Обновление прошивки IOM через контроллер без остановки сервиса.
- Интеграция с Dell OpenManage для централизованного управления парком оборудования.
Надёжность и отказоустойчивость
Дублированные компоненты
Два модуля IOM (SAS), два блока питания с горячей заменой (800 Вт, 80+ Platinum), 4 вентилятора. Любой единичный отказ не останавливает работу — данные остаются доступными через второй путь.
Защита данных на уровне полки
Поддержка RAID 0/1/5/6/10 (настраивается на контроллере SC4020). Поддержка Dell Compellent Advanced Disk Cloning (Remote Instant Replay) для создания мгновенных копий.
Кабели и подключение
Подключение к контроллеру SC4020 выполняется с помощью SAS-кабелей высокой плотности (mini-SAS HD SFF-8644). Рекомендуется использовать кабели не длиннее 5 метров для обеспечения сигнала 6 Гбит/с.
Совместимое оборудование и аксессуары
Для полноценной работы Dell Compellent SC220 рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Контроллеры СХД | Dell Compellent SC4020, SCv2000, SCv3000 (с соответствующим SAS-модулем) | Полка оптимизирована для SC4020 |
| Накопители SAS 2.5″ | Dell Enterprise Plus SSD (800 ГБ – 3,84 ТБ), Dell 10K/15K SAS HDD (300 ГБ – 2,4 ТБ), NL-SAS (1 ТБ – 2 ТБ) | Требуются диски с прошивкой Dell |
| SAS кабели | mini-SAS HD (SFF-8644) – mini-SAS HD (SFF-8644), 1м / 3м / 5м | Подключаются к модулям IOM полки и контроллеру |
| Опциональные направляющие | Dell ReadyRails (входят в комплект для установки в 19″ стойку) | Дополнительные кабель-менеджмент (арт. 770-BCDC) |
| Источники бесперебойного питания | Dell UPS 1500VA / 1920VA / 2700VA (для защиты всей цепочки) | Рекомендуется для промышленных ЦОД |
Аналоги Dell Compellent SC220
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожим дизайном — 24 отсека 2.5″, SAS 6 Гбит/с.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | PowerVault MD1200 (12x3.5″) + MD1220 (24x2.5″) | Аналогичная SAS-полка, но без интеграции с Compellent OS; управляется через MD Storage Manager. |
| Dell | PowerVault ME4012 (12x3.5″) / ME4024 (24x2.5″) | Новая серия, поддержка 12 Гбит/с SAS, но другая экосистема (не Compellent). |
| HPE | HPE D3610 (25x2.5″ SAS/SATA) | 25 отсеков, 12 Гбит/с SAS, совместимость с HPE 3PAR и Nimble. Подходит для мультивендорных сред. |
| Huawei | Huawei 2200 V3 (25x2.5″ SAS) | 25 отсеков, до 12 Гбит/с SAS, поддержка смешанных дисков, но привязка к контроллерам Huawei. |
| IBM / Lenovo | ThinkSystem DE4000H (24×2.5″ SAS) | 24 отсека, 12 Гбит/с SAS, dual IOM, интеграция с Lenovo Storage. |
| NetApp | NetApp DS224C (24×2.5″ SAS) | 24 отсека, 12 Гбит/с SAS, для контроллеров NetApp AFF/FAS. Дороже, но с расширенной гарантией. |
Рекомендация: Если у вас уже есть контроллер Dell Compellent SC4020, SC220 — оптимальный выбор по интеграции и цене. Для мультивендорных систем обратите внимание на HPE D3610 или Lenovo DE4000H.
Кому подойдёт Dell Compellent SC220
Рекомендуется, если вам нужно:
- Увеличить ёмкость СХД Dell SC4020 до десятков/сотен терабайт.
- Создать гибридную среду (SSD + HDD) с тирингом и автоматическим кэшированием.
- Обеспечить отказоустойчивость на уровне шасси (dual IOM, dual PSU).
- Использовать централизованное управление через Storage Center.
- Горячую замену дисков без остановки приложений.
Вероятно, не подойдёт, если:
- Нет контроллера Dell Compellent (SC4020/SCv2000/SCv3000) — полка не работает без него.
- Требуются 3.5-дюймовые диски — рассмотрите PowerVault MD1200 или ME4012.
- Нужна поддержка SATA — полка оптимизирована под SAS; SATA-диски могут не поддерживаться.
- Бюджет ограничен и нужна простая полка DAS — обратите внимание на Dell PowerVault MD1220.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры: 482 мм (ширина) × 644 мм (глубина) × 86 мм (высота). Вес без дисков ~12,5 кг, с полным комплектом — до 22 кг. Устанавливается в 19-дюймовую стойку с помощью направляющих (входят в комплект).
Диапазон рабочих температур
- Эксплуатация: от +10°C до +35°C (при градиенте не более 20°C/час).
- Хранение: от -40°C до +65°C.
- Влажность при работе: 20% – 80% (без конденсата).
Допускается установка в серверных помещениях с системой кондиционирования. Уровень шума — до 55 дБ (штатные вентиляторы).
Технические характеристики
| Модель | Dell Compellent SC220 (арт. SC220) |
| Базовая единица | шт |
| Производитель | Dell |
| Краткое описание | Дисковая полка расширения Dell 24-Bay 2.5" SAS Storage (для СХД Dell SC4020). |
| Форм-фактор | 2U, для 19″ стойки |
| Количество отсеков | 24 × 2.5″ |
| Тип накопителей | SAS 6 Гбит/с (SSD, HDD 10K/15K, NL-SAS) |
| Максимальная сырая ёмкость | до 76,8 ТБ (24×3,2 ТБ) |
| Интерфейс подключения | mini-SAS HD (SFF-8644) ×4 (2 активных + 2 для каскадирования) |
| Модули ввода-вывода (IOM) | 2 (дублированные, с возможностью каскадирования) |
| Блоки питания | 2 × 800 Вт, 80+ Platinum, горячая замена |
| Вентиляторы | 4 × 60 мм, с горячей заменой |
| Поддержка смешанных дисков | Да (SSD+HDD в одной полке) |
| Поддержка RAID | 0/1/5/6/10 (на уровне контроллера SC4020) |
| Управление | Через Storage Center (SCOS) / OpenManage |
| Горячая замена дисков | Да, с автоматическим опознаванием |
| Дополнительные функции | Dual-path, круговое каскадирование, Auto-tiering (через SC4020) |
| Размеры (Ш×Г×В) | 482 × 644 × 86 мм |
| Вес нетто | 12,5 кг (без дисков) |
| Размеры упаковки (Ш×Г×В) | 560×750×180 мм |
| Комплектация | Полка, направляющие (ReadyRails), кабель питания C13-C14 (2 шт.), документация |
| Гарантия | 3 года (аппаратная), продление до 5 лет по сервис-контракту |
| Диапазон рабочих температур | +10°C … +35°C |
| Влажность при эксплуатации | 20% – 80% (без конденсата) |
| Максимальное количество полок в цепочке | 10 (рекомендуется не более 7 для оптимальной производительности) |
Часто задаваемые вопросы
С какими контроллерами совместима SC220?
Основное назначение — расширение Dell Compellent SC4020. Также возможна работа с SCv2000, SCv3000 (с поддержкой SAS 6Gb). Для старых серий SC8000, SC5020 требуются дополнительные модули расширения.
Можно ли использовать диски сторонних вендоров?
Официально Dell поддерживает только диски с прошивкой Dell (Enterprise Plus, OEM HGST/Seagate). Использование несертифицированных дисков может привести к отсутствию гарантии и некорректной работе мониторинга. Рекомендуется приобретать диски под артикулом Dell для данной полки.
Какова максимальная длина SAS-кабеля?
Для обеспечения скорости 6 Гбит/с — до 5 метров (кабель mini-SAS HD SFF-8644). Для большей длины используйте активные кабели или оптические адаптеры (до 50 м).
Поддерживает ли полка горячее подключение (без отключения питания)?
Да, полка полностью поддерживает горячее подключение к работающему контроллеру (при последовательном добавлении). Замена дисков, вентиляторов, блоков питания — без остановки системы.
Можно ли подключить SC220 к серверу напрямую, без СХД?
Нет. Полка не содержит RAID-контроллера и не поддерживает прямое подключение к серверу (JBOD). Она предназначена исключительно для совместной работы с контроллером Dell Compellent.
Какие инструменты мониторинга полки существуют?
Встроенный веб-интерфейс Storage Center, Dell OpenManage Enterprise, а также CLI-доступ через SCOS. Все критичные события (отказ диска, превышение температуры) отправляются на SNMP-ловушки.
В чём отличие SC220 от PowerVault MD1220?
SC220 — часть экосистемы Dell Compellent, управляется через Storage Center, поддерживает тиринг и кэширование на стороне контроллера. MD1220 — универсальная SAS-полка для прямого подключения к серверам (JBOD) или СХД PowerVault, имеет собственное ПО управления.
Как обновить прошивку IOM?
Через интерфейс Storage Center: раздел "Hardware" → SC220 → "Firmware Update". Процесс автоматический, полка остаётся доступной через второй модуль. Рекомендуется выполнять во время наименьшей нагрузки.
Какая максимальная ёмкость одной полки?
При использовании дисков 3,2 ТБ (Dell 3.2TB SAS SSD) — 76,8 ТБ сырой ёмкости. С HDD 2,4 ТБ 10K — 57,6 ТБ. Реальная полезная ёмкость зависит от RAID и режима (tiered storage).
Какие гарантийные условия?
Стандартная гарантия — 3 года (аппаратная, с заменой в рабочее время). Доступно расширение до 5 лет с сервисом NBD (следующий рабочий день) или 4h (4 часа) через Dell ProSupport.
