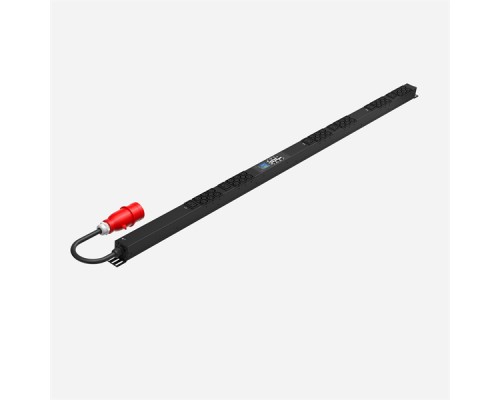

SmartWatt PDU P-series 0U-MI-3P16A-SMB-36C13-6C19-S-2M-IEC309 — профессиональный блок распределения питания 0U для монтажа в вертикальной стойке. Устройство рассчитано на 3-фазное входное напряжение 200-240/346-415 В переменного тока и входной ток до 16 А на фазу. Оснащено 42 выходными розетками: 36x IEC C13 и 6x IEC C19, что позволяет подключать до 42 единиц серверного и сетевого оборудования. Вход — разъем IEC60309 (3 фазы + N + PE), длина кабеля 2 метра. Цвет черный, вес 6,1 кг. Идеально подходит для оснащения ЦОД и серверных комнат, где требуется компактное и надежное распределение питания.
Высокая мощность и трёхфазное питание
Блок питания SmartWatt PDU P-series обеспечивает до 16 А на фазу при трёхфазном подключении, что даёт возможность подключать мощное оборудование без риска перегрузки. Суммарная мощность может достигать 11 кВА.
42 розетки для плотного размещения
- 36 розеток C13 для стандартных блоков питания серверов, мониторов, ИБП.
- 6 розеток C19 для мощного оборудования (крупные серверы, ИБП, стоечные UPS).
- Универсальность подключения — все розетки с защитными шторками.
Надёжное входное соединение IEC60309
Разъём IEC60309 (3P+N+PE) обеспечивает безопасное и фиксированное соединение, устойчивое к вибрациям и случайному отключению. Длина кабеля 2 метра позволяет удобно подключить PDU к источнику питания в стойке.
Безопасность и защита оборудования
SmartWatt PDU P-series оснащён функциями защиты, предотвращающими аварии и повреждение подключённого оборудования.
Защита от перегрузки
- Автоматический выключатель на каждой фазе (3 шт.) с возможностью ручного перезапуска.
- Индикация нагрузки — светодиоды на лицевой панели показывают состояние фаз.
Корпус и монтаж
- Металлический корпус чёрного цвета, степень защиты IP20.
- Вертикальный монтаж 0U — крепление на задние стойки 19" без потери горизонтальных юнитов.
- Длина кабеля 2 м с фиксатором для предотвращения выпадения.
Цветовая маркировка
Группы розеток C13 промаркированы по фазам для равномерного распределения нагрузки.
Дополнительные возможности и аксессуары
Удобство обслуживания
Все розетки расположены на одной стороне, что упрощает подключение и замену кабелей. Кабель ввода зафиксирован, исключая случайное выдёргивание.
Совместимость с широким спектром оборудования
PDU поддерживает стандартные разъёмы IEC C13 и IEC C19, используемые в большинстве серверов, ИБП, сетевых коммутаторов и другого ИТ-оборудования.
Компактные размеры
Устройство занимает место в вертикальном пространстве стойки (0U), не затрагивая установку оборудования в юнитах.
Совместимые компоненты и аксессуары
Для эффективной работы с SmartWatt PDU P-series рекомендуется использовать сертифицированные кабели и переходники. Ниже приведены основные позиции.
| Тип аксессуара | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели питания C13 — C14 | 2–3 м, 10A/16A, SCHUKO / IEC | Для подключения оборудования к C13-розеткам |
| Кабели питания C19 — C20 | 2–3 м, 16A, вилка IEC60309 | Для мощных устройств (C19-розетки) |
| ИБП / источники бесперебойного питания | APC Smart-UPS, Eaton 9PX, Tripp Lite (3-фазные) | Для резервного питания всей стойки |
| Крепёжные комплекты для 0U | Винты M6, квадратные гайки, нейлоновые стяжки | Для фиксации PDU в стойке |
| Удлинители и адаптеры IEC60309 | IEC60309 — IEC60309 (удлинитель), IEC60309 — IEC C19 | Для нестандартного расположения розеток |
Аналоги SmartWatt PDU P-series 0U-MI-3P16A-SMB-36C13-6C19-S-2M-IEC309
Если данная модель отсутствует или требуется сравнение с другими PDU, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| SmartWatt | 0U-MI-3P16A-SMB-36C13-6C19-S-2M-IEC309 | Оригинальная модель (артикул как в описании) |
| APC | APC APDU3X36C13-6C19 | 36x C13 + 6x C19, 3 фазы, 16A, 0U, длина кабеля 2.5 м, цена выше |
| Eaton | Eaton ePDU G3 0U-3P-16A-36C13-6C19 | Аналогичный портовый состав, поддержка мониторинга, выше бюджет |
| Tripp Lite | Tripp Lite PDU3XV6G20B | 24x C13 + 12x C19, 3 фазы, 16A, цена ниже, но меньше C13 розеток |
| CyberPower | CyberPower PDU42001 | 28x C13 + 4x C19, 3 фазы, 16A, форма 0U, бюджетный вариант |
| Legrand | Legrand PDU 3F-16A-36C13-6C19 | Аналогичные параметры, цвет чёрный, используется в ЦОД |
Рекомендация: При выборе аналога обращайте внимание на количество розеток C19, тип входного разъёма и максимальный ток на фазу. Для большинства серверных стоек достаточно 16A/фазу, а 36x C13 + 6x C19 является оптимальным соотношением.
Кому подойдёт SmartWatt PDU P-series 0U-MI-3P16A-SMG-36C13-6C19-S-2M-IEC309
Рекомендуется, если вы:
- Обустраиваете серверную стойку с большим количеством оборудования (до 42 блоков питания).
- Используете трёхфазное питание (200-240/346-415 В) в ЦОД или на предприятии.
- Нуждаетесь в надёжном и компактном PDU формата 0U.
- Требуется равномерное распределение нагрузки по фазам.
- Предпочитаете качество и безопасность от проверенного бренда.
Вероятно, не подойдёт, если:
- Требуется однофазное питание (до 230 В) — достаточно модели с меньшим числом фаз.
- Нужно менее 10 розеток — избыточно и дорого.
- Обязательно наличие мониторинга (IP) — эта модель без встроенного сетевого интерфейса.
- Стойка уже занята, и для вертикального PDU нет места.
Конструкция и условия эксплуатации
Металлический корпус, 0U
Размеры: высота 1650 мм (в зависимости от количества розеток), ширина 56 мм, глубина 44 мм. Вес 6,1 кг. Крепится на задние стойки 19" с помощью специальных винтов.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Устойчив к нагрузкам в типовых серверных и ЦОД с системой кондиционирования.
Технические характеристики
| Артикул | 0U-MI-3P16A-SMB-36C13-6C19-S-2M-IEC309 |
| Тип оборудования | Блок распределения питания (PDU), 0U, вертикальный |
| Входное напряжение | 200-240 В / 346-415 В переменного тока, 3 фазы |
| Максимальный входной ток на фазу | 16 А |
| Частота | 50/60 Гц |
| Входной разъём | IEC60309 (3P+N+PE) |
| Выходные разъёмы | 36x IEC C13 + 6x IEC C19 |
| Номинальный выходной ток | 16 А (на фазу) |
| Защита | Автоматические выключатели (3 шт., по одному на фазу) |
| Длина кабеля | 2 м |
| Цвет | Черный |
| Материал корпуса | Металл (сталь с покрытием) |
| Способ монтажа | Вертикальный 0U (на задние стойки 19") |
| Вес нетто | 6,1 кг |
| Размеры (В×Ш×Г) | 1650 × 56 × 44 мм (приблизительно) |
| Степень защиты | IP20 |
| Температура эксплуатации | 0…+45°C |
| Температура хранения | -20…+70°C |
| Относительная влажность | 10–90% (без конденсата) |
| Сертификация | CE, RoHS |
| Производитель | SmartWatt |
Часто задаваемые вопросы
Для каких задач используется SmartWatt PDU P-series?
Для распределения питания в серверных стойках, ЦОД, телекоммуникационных шкафах. Обеспечивает подключение до 42 устройств с разъёмами C13 и C19.
Какое входное напряжение поддерживает PDU?
Трёхфазное напряжение 200-240 В (фаза-фаза) или 346-415 В (фаза-нейтраль). Автоматически определяется тип подключения.
Какой максимальный ток на фазу?
16 А на каждую фазу. Суммарная мощность не должна превышать 11 кВА (при 230 В фаза-нейтраль).
Какой тип входного разъёма?
IEC60309 (3P+N+PE) — 5-контактный разъём, фиксирующийся поворотом в гнезде. Обеспечивает надёжный контакт.
Можно ли закрепить PDU в стойку без дополнительных инструментов?
Да, в комплекте идут винты и крепления для вертикального монтажа 0U. Подходит для стандартных 19-дюймовых стоек.
Есть ли защита от перегрузки?
Да, на каждой фазе установлен автоматический выключатель с ручным сбросом. При превышении тока он отключает фазу.
Поддерживает ли PDU мониторинг и удалённое управление?
Нет, эта модель без сетевого интерфейса (без IP-мониторинга). Доступны аналоги SmartWatt с функцией мониторинга (серия M).
Какие розетки используются и сколько их?
Всего 42 розетки: 36 шт. типа IEC C13 и 6 шт. типа IEC C19. C13 обычно для устройств до 10 А, C19 — для мощных до 16 А.
Какой вес и цвет PDU?
Вес без упаковки 6,1 кг. Цвет корпуса — чёрный (RAL 9005).
Какова длина кабеля и где находится входной разъём?
Длина кабеля 2 метра. Разъём IEC60309 расположен в нижней части PDU для удобного подключения к ИБП или источнику питания.
