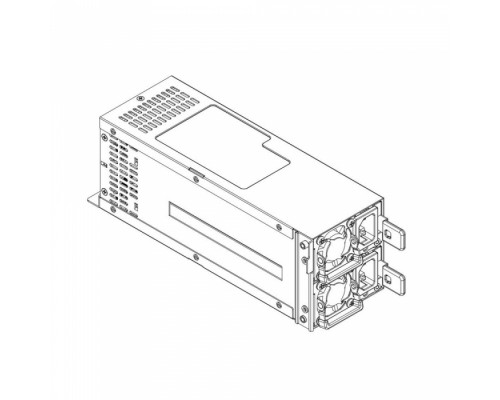

Блок питания 2U 1600 Вт 80+ Platinum Active PFC 91% 2x40мм ACD CR1600 (GP-RM238-P) — промышленный серверный блок питания с номинальной мощностью 1600 Вт, выполненный в форм-факторе 2U. Обеспечивает горячую замену, активную коррекцию мощности (PFC) с КПД до 91% и соответствует стандарту 80 PLUS Platinum. Оснащён двумя вентиляторами 40 мм, имеет полный набор защит (OCP, OVP, OPP, OTP, SCP) и подходит для установки в серверные стойки, системы хранения данных и мощные рабочие станции. Надёжное решение для критичных инфраструктур с круглосуточной нагрузкой.
Высокая эффективность и стабильность
Блок питания построен на современной платформе с активным PFC (коэффициент мощности не менее 0.98). КПД 91% в широком диапазоне нагрузки снижает потери энергии и нагрев корпуса. Сертификат 80 PLUS Platinum гарантирует минимальное энергопотребление в режиме простоя и под нагрузкой.
1600 Вт номинальной мощности
- Линия +12В — до 132 А (1584 Вт) для питания процессоров, видеокарт и серверных компонентов.
- Линии +3.3 В и +5 В — по 25 А каждая для периферии и накопителей.
- Стабильные напряжения при колебаниях сети 100-240 В.
Активная коррекция мощности (PFC)
Коэффициент мощности не менее 0.98 снижает реактивную нагрузку на ИБП и электропроводку. Это особенно важно в серверных и дата-центрах с большим количеством источников питания.
Совместимость и интерфейсы подключения
Блок питания ACD CR1600 (GP-RM238-P) оснащён необходимым набором разъёмов для сборки высокопроизводительных серверов и рабочих станций.
Основные разъёмы
- 20+4 pin — для материнских плат ATX / серверных плат.
- 2 × 4+4 pin CPU — питание процессоров (например, двухпроцессорные конфигурации или мощные односокетные системы).
- 2 × 6+2 PCI-E — для видеокарт и графических ускорителей.
Периферия и накопители
- 6 × SATA (15 pin) — для SSD/HDD и оптических приводов.
- 8 × Molex (4 pin EIDE) — для старых накопителей, дополнительных вентиляторов или контроллеров.
- 1 × Floppy (4 pin) — для редких случаев или совместимости с устаревшим оборудованием.
Два блока в комплекте
Модель поставляется сразу с двумя блоками питания (артикул GP-RM238-P для двух модулей). Каждый блок рассчитан на 1600 Вт, поддерживает горячую замену и имеет независимый индикатор состояния. Идеально для резервирования 1+1.
Система охлаждения и защиты
Два вентилятора 40 мм
Блок оснащён двумя высокооборотистыми вентиляторами диаметром 40 мм, обеспечивающими интенсивный отвод тепла при компактных габаритах 2U. Автоматическое управление скоростью вентиляторов снижает шум в режиме малой нагрузки.
Полный комплекс защит
- OCP — защита от сверхтоков по линиям.
- OVP — защита от перенапряжения.
- OPP — защита от перегрузки по мощности.
- OTP — защита от перегрева.
- SCP — защита от короткого замыкания.
Время удержания (hold up time) не менее 10 мс при нагрузке 70% гарантирует корректное завершение работы при кратковременных пропаданиях питания.
Аналоги блока питания ACD CR1600 (GP-RM238-P)
Если данная модель отсутствует на складе или требуется альтернатива с похожими характеристиками, рассмотрите следующие блоки питания:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ACD | CR1800 (GP-RM242-P) | Аналогичная конструкция, мощность 1800 Вт, КПД 96%, 80+ Titanium. Дороже. |
| Seasonic | SSP-1600UD | 1600 Вт, 2U, 80+ Titanium, активный PFC, один вентилятор 80 мм, горячая замена. |
| Super Flower | SF-1600F14HP | 1600 Вт, 80+ Platinum, 2U, два вентилятора 40 мм, полный набор защит. |
| Corsair | CX1600P | 1600 Вт, 80+ Platinum, ATX (не 2U!), один вентилятор 135 мм, без горячей замены. |
| Fractal Design | FP-1600PT | 1600 Вт, 80+ Platinum, 2U, двойные вентиляторы 40 мм, модульные кабели. |
Рекомендация: При выборе аналога обращайте внимание на форм-фактор (2U), поддержку горячей замены и количество блоков в комплекте. Для резервирования 1+1 идеально подходят модели с двумя модулями.
Кому подойдёт ACD CR1600 (GP-RM238-P)
Рекомендуется, если вам нужно:
- Собрать отказоустойчивый сервер с резервированием питания 1+1.
- Питать оборудование в серверной стойке (2U, высота 84 мм).
- Обеспечить стабильное питание мощных компонентов (1600 Вт по +12 В).
- Снизить потери энергии благодаря 80+ Platinum и активному PFC.
- Получить полную защиту сети (OCP, OVP, OPP, OTP, SCP).
Вероятно, не подойдёт, если:
- Вам нужен блок для обычного домашнего ПК — форм-фактор 2U не влезет в стандартный корпус.
- Достаточно одного блока без резервирования — есть более бюджетные одиночные модели.
- Не требуется горячая замена — можно рассмотреть ATX-версии.
- Мощность 1600 Вт избыточна для вашей конфигурации.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 77.5?84?225 мм, вес одного блока около 1.2 кг. Крепится в стандартную 19-дюймовую стойку (2U). Цвет — серый. Выключатель отсутствует — включение происходит при подаче питания или по сигналу от материнской платы.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Среднее время безотказной работы (MTBF) — 160 000 часов. Устойчив к перепадам температур, может устанавливаться в серверных, на телекоммуникационных стойках и в производственных помещениях.
Технические характеристики
| Модель | ACD CR1600 (GP-RM238-P) |
| Артикул | GP-RM238-P / ACD CR1600 |
| Форм-фактор | 2U |
| Номинальная мощность, Вт | 1600 |
| Тип PFC | Активный |
| Минимальное значение PFC | 0.98 |
| КПД, % | 91 |
| Соответствие 80 PLUS | Platinum |
| Система охлаждения | Два вентилятора 40 мм |
| Ток по линии +3.3 В, А | 25 |
| Ток по линии +5 В, А | 25 |
| Ток по 1-й линии +12 В, А | 132 |
| Максимальная мощность по линиям 12 В, Вт | 1584 |
| Ток по линии -12 В, А | 0.5 |
| Ток по линии +5 VSB, А | 3 |
| Тип разъёма для материнской платы | 20+4 pin |
| Разъёмы 4+4 pin CPU, шт | 2 |
| Разъёмы 6+2 PCI-E, шт | 2 |
| Разъёмы 15 pin SATA, шт | 6 |
| Разъёмы 4 pin EIDE (Molex), шт | 8 |
| Разъёмы 4 pin (Floppy), шт | 1 |
| Количество блоков питания в комплекте | 2 |
| Диапазон входного напряжения, В | 100–240 |
| MTBF (среднее время безотказной работы), тыс. часов | 160 |
| Наличие выключателя | Нет |
| Возможность горячей замены | Да |
| Индикатор состояния БП | Да |
| Hold up time, мс (при нагрузке 70%) | 10 |
| Защита: OCP / OPP / OTP / OVP / SCP | Да |
| Цвет | Серый |
| Ширина, мм | 77.5 |
| Высота, мм | 84 |
| Глубина, мм | 225 |
| Вид поставки | OEM |
| Комплект поставки | Инструкция, блок питания (2 шт.), крепежный комплект |
| Производитель | ACD |
Часто задаваемые вопросы
Какие серверы и системы поддерживает этот блок?
Подходит для любых 2U-корпусов с поддержкой горячей замены блоков питания. Используется в серверах, СХД, сетевых коммутаторах высокого уровня. Разъём 20+4 pin совместим с современными ATX и серверными платами.
Можно ли использовать только один блок из двух?
Да, каждый блок работает независимо. Рекомендуется подключать оба для резервирования 1+1. Если один блок выйдет из строя, второй продолжает питать систему без прерывания.
Какое охлаждение используется и какой уровень шума?
Два вентилятора 40 мм с автоматической регулировкой оборотов. На малой нагрузке шум минимален. При полной нагрузке уровень шума может быть значительным, что типично для серверного оборудования.
Поддерживает ли блок питание двух процессоров и двух видеокарт?
Да: два разъёма 4+4 pin CPU и два 6+2 PCI-E позволяют собрать двухпроцессорную систему или конфигурацию с двумя мощными видеокартами. Суммарная мощность по +12 В составляет 1584 Вт.
Что такое hold up time 10 мс при 70% нагрузки?
Это означает, что при кратковременном пропадании питания (до 10 мс) блок продолжает выдавать стабильные напряжения при нагрузке 70% от номинала. Это защищает сервер от сбоев при микро-отключениях.
Какие защитные функции реализованы?
Полный набор: OCP (защита от сверхтока), OVP (от перенапряжения), OPP (от перегрузки), OTP (от перегрева), SCP (от короткого замыкания). Это гарантирует безопасность подключенного оборудования.
Требуется ли специальная материнская плата для горячей замены?
Для горячей замены необходима поддержка со стороны корпуса (2U-шасси) и материнской платы (сигнал PWR_OK, управление через шину). Обычно серверные платы имеют соответствующие разъемы и логику.
Какие габариты и вес одного блока?
Один блок имеет размеры 77.5?84?225 мм, вес около 1.2 кг. Корпус металлический, цвет серый.
Можно ли заказать дополнительный крепежный комплект?
В комплекте идёт один крепежный комплект на два блока. Если требуется дополнительный, его можно приобрести отдельно. Рекомендуем уточнять наличие у поставщика.
Как расшифровывается артикул GP-RM238-P?
GP-RM238-P — внутренний код производителя ACD. CR1600 — торговая марка. Расшифровка: GP = General Purpose, RM = Redundant Module, 238 = внутренний номер модели, P = Platinum.
