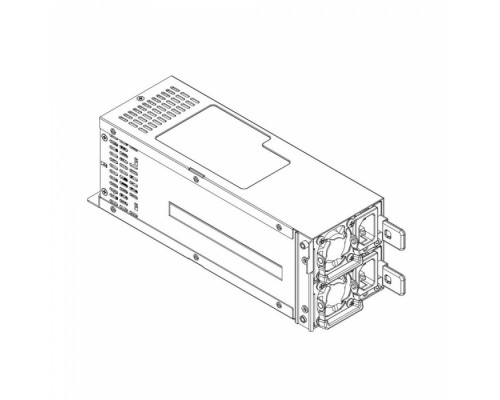

Блок питания 550Вт ACD CR0550 Redundant 2U 80+ Platinum (GP-RM238-P) — резервированный блок питания для серверных шасси и систем хранения данных. Обеспечивает суммарную мощность до 550 Вт, имеет сертификат 80 PLUS Platinum (КПД до 91%) и активный PFC. Два вентилятора диаметром 40 мм, «горячая» замена, полный набор защит: от перенапряжения, перегрузки, короткого замыкания и перегрева. Идеальное решение для критичных к отказоустойчивости инфраструктур.
Высокая эффективность и надёжность
Блок питания ACD CR0550 построен на современной топологии и соответствует стандарту 80 PLUS Platinum. Благодаря КПД до 91% снижаются тепловыделение и эксплуатационные расходы. Активный PFC с коэффициентом мощности 0.98 обеспечивает стабильную работу в сетях 100–240 В.
Резервирование и горячая замена
- Форм-фактор Redundant 2U — два независимых блока в одном корпусе для обеспечения бесперебойного питания.
- Возможность горячей замены (Hot Swap) — замена неисправного блока без выключения оборудования.
- Индикация состояния — светодиодные индикаторы для контроля работоспособности каждого модуля.
- Среднее время безотказной работы (MTBF) 160 000 часов — высокая надёжность для круглосуточной работы.
Линии питания и разъёмы
- Мощные линии +12 В: 1 линия 45 А (540 Вт) для питания процессоров, видеокарт и накопителей.
- Разъёмы: 20+4 pin MB, 2×4+4 pin CPU, 2×6+2 pin PCI-E, 6×SATA, 8×Molex, 1×FDD.
- Стабилизированные линии 3,3 В и 5 В — по 25 А каждая, для питания периферии.
Управление и система защит
Блок питания оснащён полным набором аппаратных защит, обеспечивающих безопасность серверного оборудования.
Защитные функции
- OCP (защита от сверхтоков) — отключает питание при превышении тока по линиям.
- OPP (защита от перегрузки) — предотвращает повреждение при превышении суммарной мощности.
- OTP (защита от перегрева) — отключает блок при критической температуре.
- OVP (защита от перенапряжения) — срабатывает при выходе напряжения за допустимые пределы.
- SCP (защита от короткого замыкания) — мгновенное отключение при КЗ.
Hold-up time
Время удержания выходных напряжений при пропадании входа — не менее 10 мс при 100% нагрузке, что позволяет корректно завершить работу системы.
Конструктивные особенности
Система охлаждения
Два высокооборотных вентилятора 40 мм обеспечивают активное охлаждение силовых элементов. Ориентация воздушного потока — от передней панели к задней, типичная для серверных корзин.
Поддержка стандартов
- 80 PLUS Platinum (КПД до 91%)
- АКТИВНЫЙ PFC (PF > 0.98)
- Соответствие стандартам безопасности и электромагнитной совместимости
Совместимое оборудование и аксессуары
Блок питания ACD CR0550 (GP-RM238-P) предназначен для использования в серверных шасси форм-фактора 2U Redundant. Ниже приведены типы совместимых компонентов.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверные корзины и шасси 2U | GP-RM238-P, ACD RC2U-550-R, аналоги с поддержкой Redundant 2U | Убедитесь в совместимости разъёмов и креплений |
| Материнские платы и серверные платформы | Поддержка 20+4 pin MB, 2×4+4 pin CPU, 2×6+2 pin PCI-E | Совместимость с большинством dual-socket серверов |
| Системы хранения и RAID-контроллеры | Разъёмы SATA (6 шт.) и Molex (8 шт.) для питания дисков | Подходит для корзин с 6 и более дисками |
Аналоги блока питания ACD CR0550 (GP-RM238-P)
Если рассматриваемая модель недоступна, можно рассмотреть альтернативы со схожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ACD | CR0550 (GP-RM238-P) | Базовая модель, 550 Вт, Platinum, 2U Redundant |
| ACD | CR0700 (GP-RM238-P) | Увеличенная мощность 700 Вт, остальные параметры аналогичны |
| FSP | FSP550-2U | 550 Вт, 80+ Gold, 2U Redundant, форм-фактор аналогичен |
| Seasonic | SSR-550RD | 550 Вт, 80+ Platinum, 2U Redundant, MTBF 150 000 ч |
| Super Flower | SF-550R14A | 550 Вт, 80+ Gold, пассивно-активное охлаждение, цена ниже |
| Часофф | CRPS550H | 550 Вт, 80+ Platinum, сертифицирован для Huawei, частичная совместимость |
Рекомендация: При выборе аналога учитывайте мощность, КПД, наличие защит и типы разъёмов, особенно количество CPU и PCI-E коннекторов.
Кому подойдёт ACD CR0550 (GP-RM238-P)
Рекомендуется, если:
- Требуется отказоустойчивое резервированное питание для серверов 2U.
- Нужна высокая эффективность — Platinum с КПД до 91%.
- Важна возможность горячей замены блоков без простоя.
- Используются мощные компоненты (до 540 Вт по линии +12 В).
- Необходим полный набор защит (OCP, OVP, OTP, SCP).
Вероятно, не подойдёт, если:
- Нужен блок питания для обычного ПК (форм-фактор ATX) — избыточен и не поместится.
- Требуется мощность менее 300 Вт — есть более дешёвые варианты.
- Используется в шасси 1U — корпус 2U не подойдёт.
- Не нужна резервированность — достаточно одного нерезервированного модуля.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 77,5×84×225 мм, цвет серый. Крепежный комплект и инструкция входят в комплект поставки (OEM).
Условия эксплуатации
- Диапазон входного напряжения: 100–240 В (автовыбор).
- Hold-up time: 10 мс при 100% нагрузке.
- Температурный режим: стандартный серверный (от 0°C до +50°C).
Предназначен для установки в стойку, серверные помещения и ЦОД.
Технические характеристики
| Модель | ACD CR0550 (GP-RM238-P) |
| Артикул | ACD CR0550 |
| Форм-фактор | Redundant 2U |
| Номинальная мощность, Вт | 550 |
| Тип PFC | Активный |
| Минимальное значение PFC | 0,98 |
| КПД, % | 91 |
| Система охлаждения | Два вентилятора |
| Диаметр вентилятора, мм | 40 |
| Соответствие стандартам 80PLUS | 80PLUS Platinum |
| Ток по линии +3,3 В, А | 25 |
| Ток по линии +5 В, А | 25 |
| Ток по линии +12 В (1-я линия), А | 45 |
| Максимальная мощность по линиям +12 В, Вт | 540 |
| Ток по линии -12 В, А | 0,5 |
| Ток по линии +5 В Standby, А | 3 |
| Тип разъема для материнской платы | 20+4 pin |
| Разъемы 4+4 pin CPU, шт | 2 |
| Разъемы 6+2 pin PCI-E, шт | 2 |
| Разъемы 15 pin SATA, шт | 6 |
| Разъемы 4 pin IDE (Molex), шт | 8 |
| Разъемы 4 pin (Floppy), шт | 1 |
| Количество блоков питания | 2 (резервированный модуль) |
| Диапазон входного напряжения, В | 100…240 |
| MTBF, тыс. часов | 160 |
| Наличие выключателя | Нет |
| Возможность горячей замены | Да |
| Индикатор состояния БП | Да |
| Hold-up time, мс | 10 |
| Hold-up time при нагрузке, % | 100 |
| OCP (защита от сверхтоков) | Да |
| OPP (защита от перегрузки) | Да |
| OTP (защита от повышения температуры) | Да |
| OVP (защита от повышения напряжения) | Да |
| SCP (защита от короткого замыкания) | Да |
| Цвет | Серый |
| Ширина, мм | 77,5 |
| Высота, мм | 84 |
| Глубина, мм | 225 |
| Вид поставки | OEM |
| Комплект поставки | Инструкция, блок питания, крепежный комплект |
Часто задаваемые вопросы
Для какого форм-фактора предназначен блок?
Redundant 2U — два независимых блока в одном корпусе высотой 84 мм (2U). Подходит для установки в серверные шасси 2U с поддержкой резервирования.
Какую суммарную мощность выдаёт блок?
Номинальная мощность 550 Вт (максимальная по линии +12 В — 540 Вт). Два модуля работают в режиме нагрузки/резерва.
Можно ли заменить блок без выключения сервера?
Да, поддерживается горячая замена (Hot Swap). Один из блоков можно извлечь и заменить, пока второй обеспечивает питание.
Какой КПД и сертификат 80 PLUS?
КПД до 91%, сертификат 80 PLUS Platinum. Это означает снижение тепловыделения и экономию электроэнергии.
Какие защиты реализованы?
OCP, OPP, OTP, OVP, SCP — полный набор для защиты сервера от коротких замыканий, перегрузок, перенапряжения и перегрева.
Совместим ли с материнскими платами Supermicro, Gigabyte, ASRock?
Да, благодаря универсальным разъёмам 20+4 pin, 2×4+4 pin CPU и 2×6+2 pin PCI-E блок подходит для большинства серверных плат.
Сколько разъёмов для питания дисков предусмотрено?
6 разъёмов SATA, 8 разъёмов Molex (IDE), 1 Floppy. Этого достаточно для корзин с 6 дисками и дополнительной периферией.
Какое среднее время безотказной работы?
MTBF составляет 160 000 часов (более 18 лет). Показатель рассчитан для номинальной нагрузки и стандартных условий.
Нужен ли мне специальный кабель питания?
Стандартный кабель C13-C14 (IEC) для серверных блоков. В комплект не входит, приобретается отдельно.
Как узнать, что блок исправен?
На каждом модуле есть светодиодный индикатор состояния — зелёный (работа), красный (ошибка) или не горит (выключен).
